Versi	Tanggal	Diubah	Diverifikasi	Disetujui	Konten yang Diubah
V1.0	2020-04-09	Chen JinLing	Li BinBin	Huang GuoXin	Edisi Pertama

1. Latar Belakang

Karena DC Power Supply (kode: 5380180033) yang didistribusikan ke Service Center terbatas pada tegangan maksimum hingga 4,5V, tetapi model Super VOOC memerlukan daya startup yang lebih tinggi, maka daya startup tertentu perlu dijamin dengan meningkatkan arus selama proses pengaktifan ponsel. Tetapi ketika arus di dalam DC Power Supply yang diatur meningkat, akan ada keadaan dimana perpindahan saluran menjadi tidak stabil, yang membuat tegangan output juga menjadi tidak stabil, serta ada kemungkinan bahwa tegangan output diturunkan di bawah tegangan startup, yang mengakibatkan  daya startup menjadi tidak stabil. Dokumen ini dibuat untuk memberikan solusi atas masalah yang terjadi di atas.

2. Ruang Lingkup yang Berlaku

Model dengan pengisian daya Super VOOC (termasuk 50W / 65W) untuk diuji apakah terjadi kebocoran listrik pada motherboard.

3. Objek yang Berlaku

Teknisi Service Center

4. Konten

Lihat penggunaan perlengkapan booster 5,5 8V dengan merujuk pada dokumen "Panduan Pemakaian Alat Perbaikan Perangkat Keras di Service Center_V1.0" dan sambungkan DC Power Supply - 8V Booster - BTB Kabel Penghubung Baterai 8 V - Adaptor - Motherboard untuk dilakukan uji kebocoran. Selama proses pengujian berlangsung, ponsel harus dimatikan karena jika ponsel dihidupkan, antarmuka OPPO akan terhubung langsung dengan kegagalan daya.

Jika peristiwa probabilitas kecil di atas terjadi di Service Center, hal ini dapat ditangani dengan merujuk pada skema penanganan berikut:
1) Nyalakan dua saluran dari tegangan yang diatur pada saat yang sama, pengaturan input tidak boleh berubah (4V 3.2A);

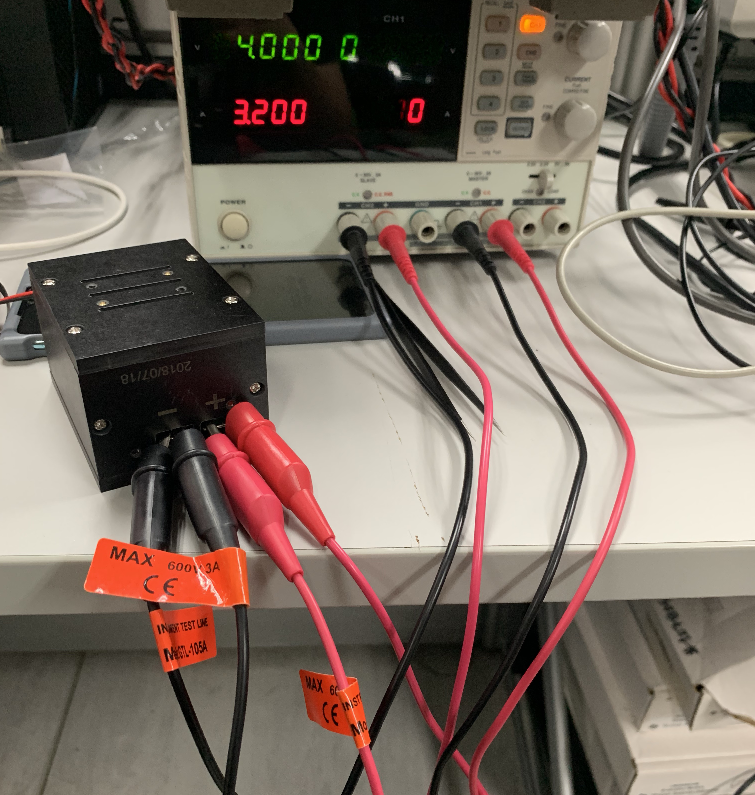

2) Jepit dua klem positif / negatif ke kutub positif dan negatif pada 8V Booster secara bersamaan (lihat Gambar 4.1) untuk mencapai saluran paralel eksternal 1 (CH1) dan saluran 2 (CH2) ke ujung terminal input (hal ini dapat mengurangi fluktuasi arus dan daya startup dapat berjalan dengan lancar);
3) Jaga agar koneksi port lain dari ponsel agar tidak berubah, lalu lakukan uji.


                                                  Gambar 4.1
