Persiapan

1

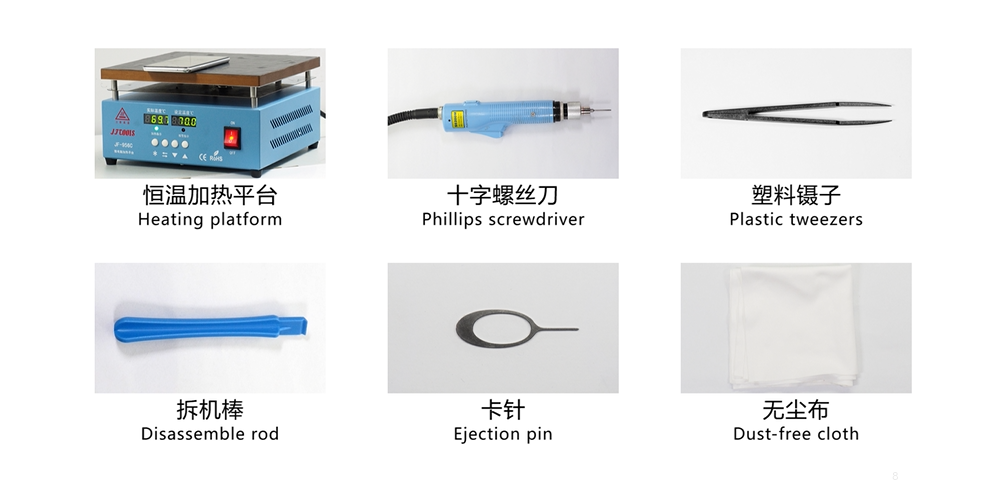

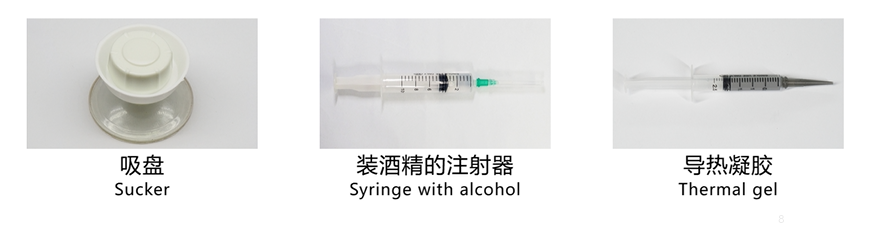

1. Alat yang dibutuhkan: Gelang ESD (sarung tangan ESD), obeng listrik (ujung +), heater, jarum suntik 2,5 ml (kepala plastik biru), pinset plastik datar, film pelindung berviskositas rendah, kain bebas debu, pin ejector, pick, lembar pembongkaran, gel termal dll.

1

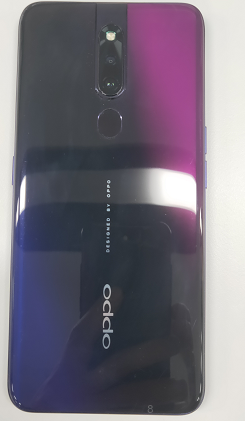

1. Matikan ponsel sebelum pembongkaran (Metode: Tekan lama tombol daya lalu slide layar);

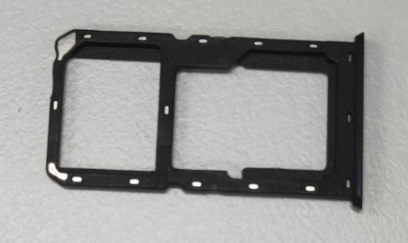

2. Lepaskan dudukan kartu SIM;

2

1. Kemudian letakkan pada heater dengan sisi belakang menghadap ke bawah. Berhati-hatilah untuk tidak meletakkan kamera pada heater. Persyaratan: suhu heater yaitu 70 °C-80 °C selama 5-10 menit

2. Setelah penutup baterai dilepas, pita double-sided pada penutup baterai harus dilepas (perekat yang tersisa). Jika sulit dilepaskan, gunakan etanol untuk membersihkannya.

Melepas penutup bawah

3

1. Gunakan obeng listrik + untuk melepas sekrup penutup bawah remove the bottom cover dengan jumlah 22

2. Gunakan pick untuk melepas braket kamera depan + belakang, dan BTB kamera depan + belakang, lepas lembar grafit kotak suara dan busa kotak suara

3. Bungkus pick dengan kain dust-free dan angkat penutup belakang dari sisi sudut penutup belakang. Dan masukkan pick ke atas sepanjang sisi penutup untuk membongkar penutup belakang. Angkat penutup bawah dari sudut atas dudukan kartu dengan pick, dan geser ke atas untuk membongkar pengait sisi atas. Goyangkan penutup belakang dari sisi ke sisi untuk melepaskan penutup.

4. Lepaskan FPC sensor sidik jari,lalu bersihkan residu perekat

5. Lepas BTB kerangka

 Perhatian: Gunakan film pelindung untuk melapisi kamera belakang setelah dilepas.

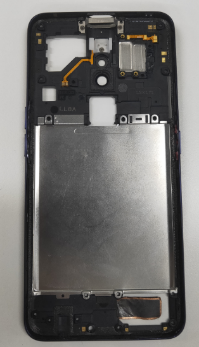

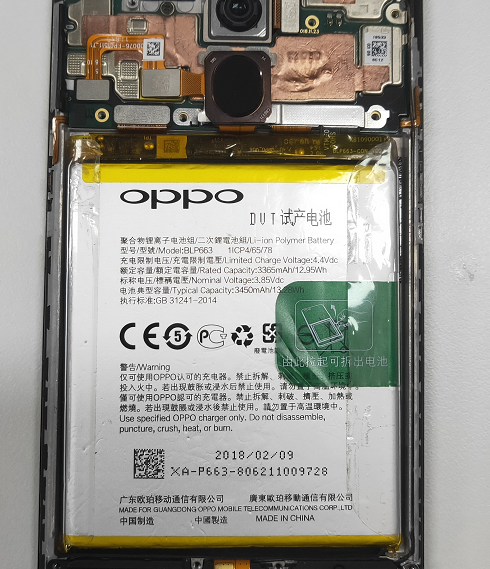

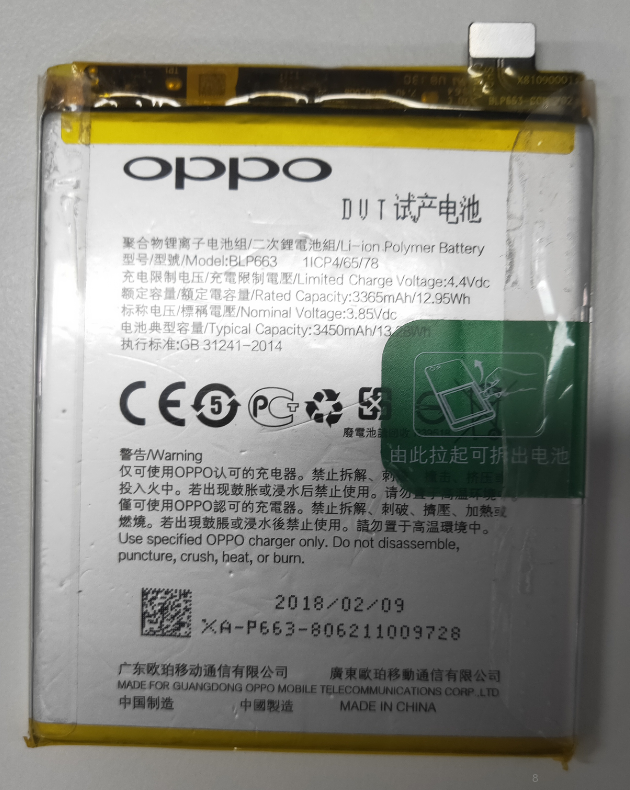

Melepas baterai

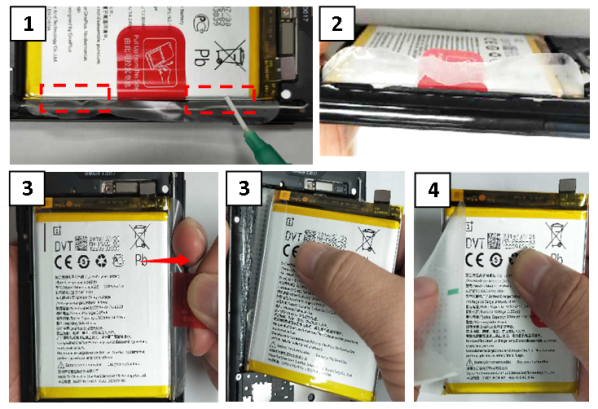

1. Buka BTB baterai seperti yang ditunjukkan pada gambar di samping dan tarik pegangan kertas easy-teardi samping baterai. Suntikkan jarum suntik alkohol 0,2 ml di posisi kotak merah;
2. Miringkan ponsel selama 5-10S agar etanol dapat menyerap masuk
3. Setelah dimiringkan, tarik pegangannya dan tarik baterai perlahan-lahan (Catatan: baterai harus ditarik sejauh mungkin dan hindari menarik baterai secara vertikal agar baterai tidak berubah bentuk). Lepaskan baterai ke belakang secara perlahan (Perhatikan untuk menghindari kerutan pada pembungkus baterai), dan buat tanda perbaikan pada baterai.

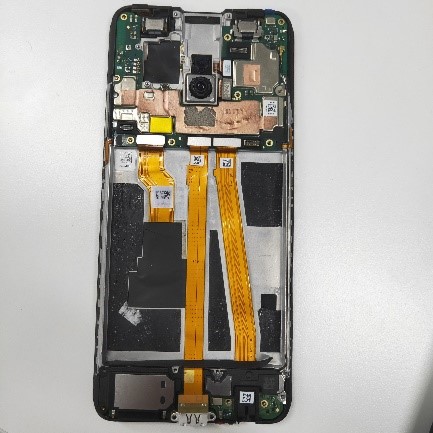

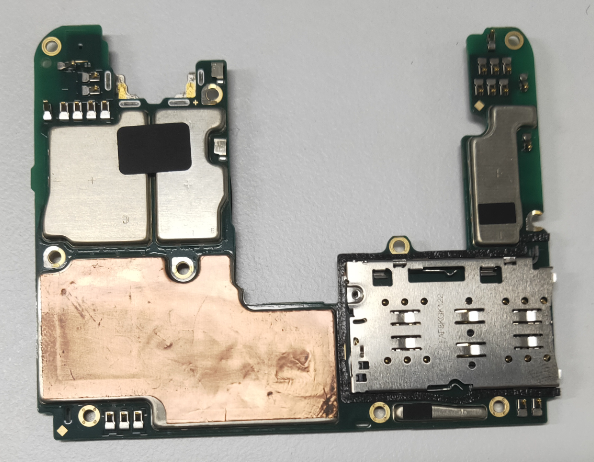

Melepas mainboard dan kamera belakang

1. Gunakan obeng listrik untuk melepas sekrup dari kotak suara dan 2 sekrup pada mainboard.

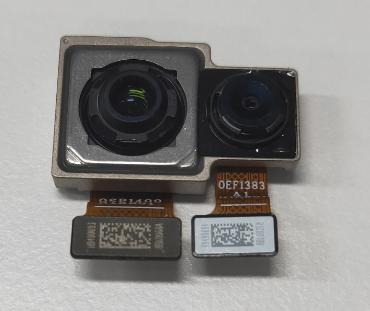

2. Lepas BTB FPC dan BTB kamera belakang dan lepaskan kamera.
3. Gunakan pinset plastik untuk melepaskan kabel RF dari slot. Penjepit pada papan utama perlu ditekan untuk menarik keluar kabel RF. Metode pelepasan kabel RF sama untuk kedua sisi pada papan antena dan motherboard. (Jangan langsung menarik ujung motherboard agar kabel RF tidak putus)

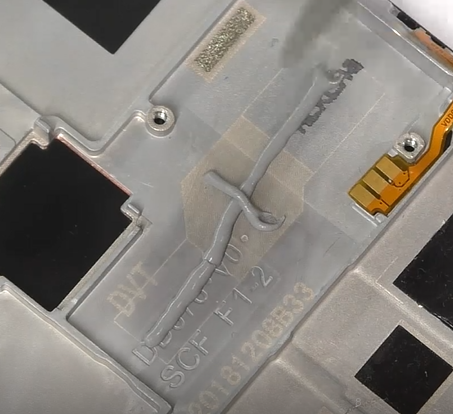

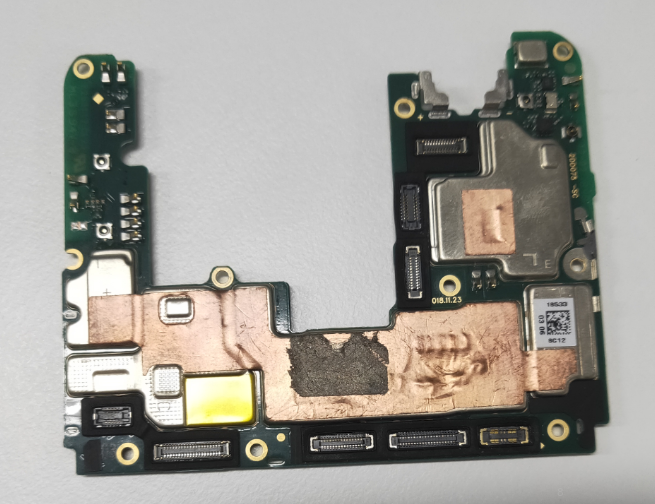

4. Lepas mainboard, kemudian gunakan pick untuk membersihkan gel termal papan utama dan penutup atas.

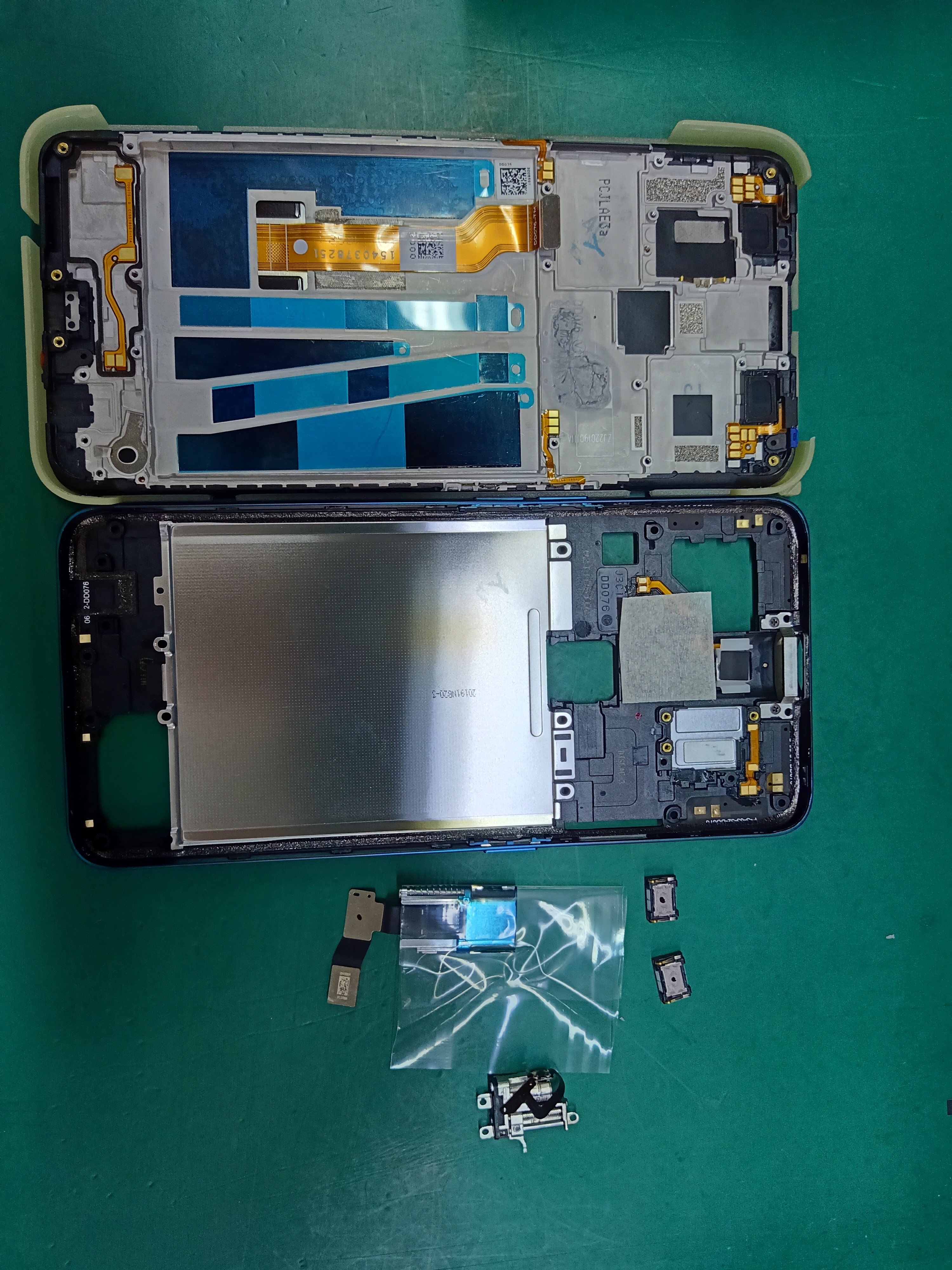

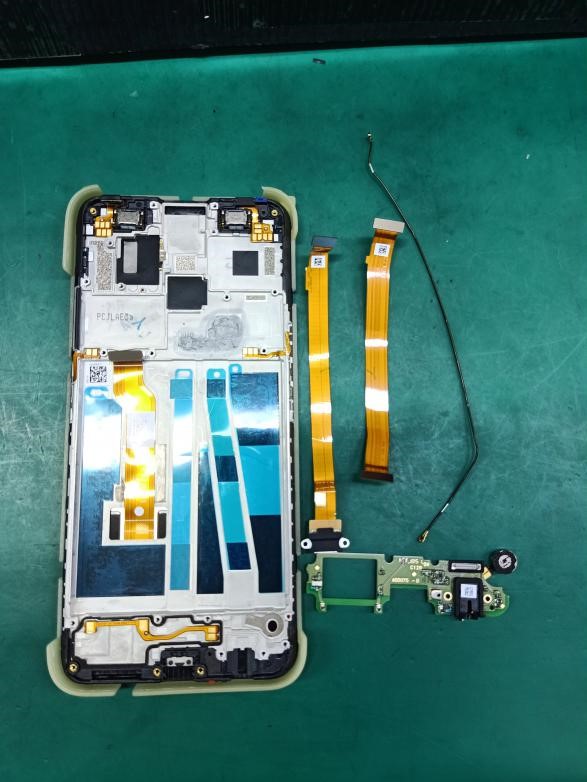

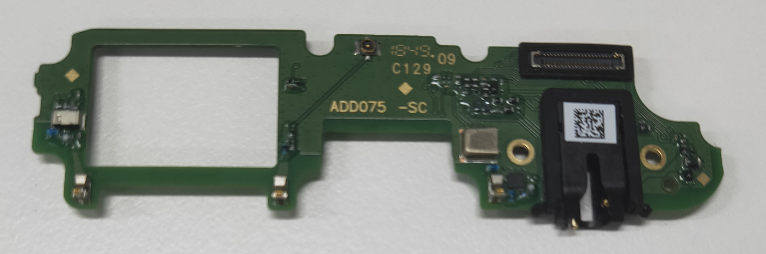

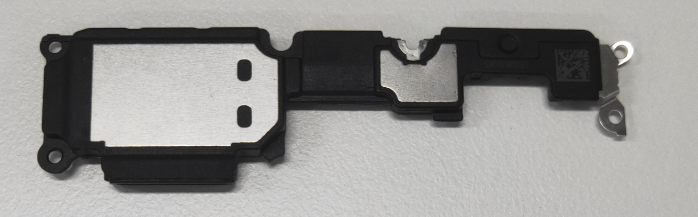

Melepas speaker, C board, U board, kabel RF, motor, papan antena

1. Lepas bantalan busa bagian bawah kompartemen baterai, stiker FPC dan kain konduktif USB FPC;

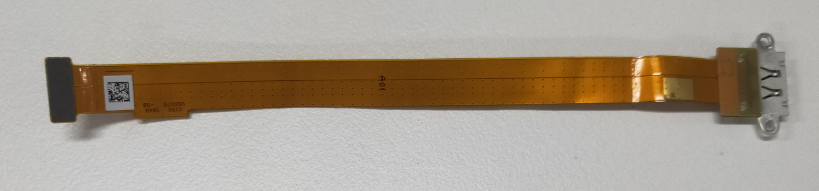

2. Lepas papan USB, dan lepaskan speaker;
3. Lepas BTB FPC, dan lepas papan C board , lalu lepaskan kabel RF dari papan antena

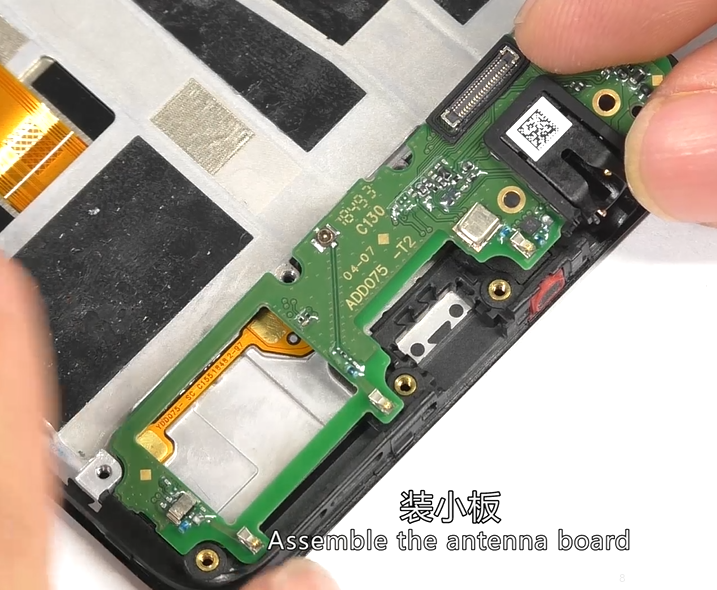

4. Lepaskan papan antena dari sisi kanan secara hati – hati agar tidak merusak papan antena;
5. Lepas motor dengan pinset

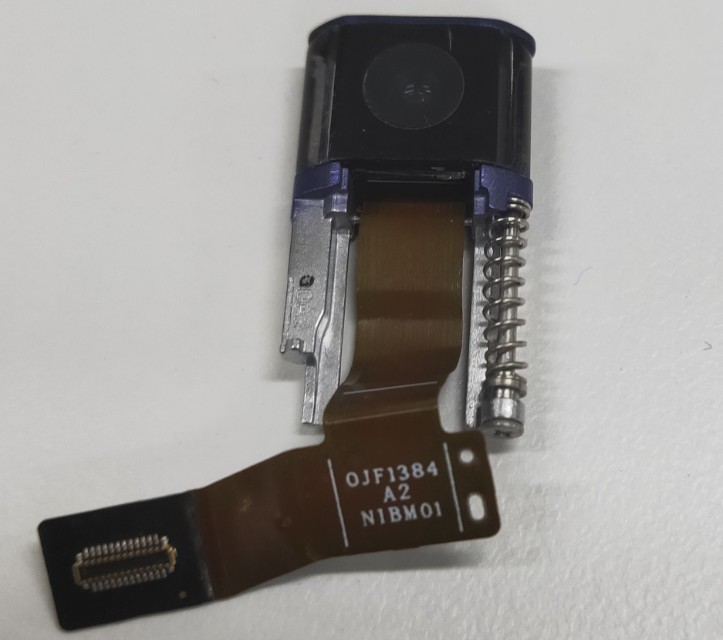

Melepas kamera depan, stepper motor , dan receiver

1. Lepas 3 sekrup stepper motor dari penutup bawah;
2. Lepas Pin stepper motor dengan pinset plastik, lalu lepaskan stepper motor;
3. Lepaskan modul kamera depan, hati – hati dengan FPCnya, lalu bersihkan residu perekat;
4. Lepas receiver dengan pinset;
