Panduan Servis F9 V1.2
Daftar Isi
1. Pedoman
2. Informasi Perbaikan Umum
3. Tampilan BOM Komponen Ponsel
4. Langkah Pembongkaran
5. Langkah Pemasangan
6. Tes Fungsional
7. Perhatian
1. Pedoman
Tujuan dari dokumen ini adalah untuk mengarahkan teknisi OPPO dalam melakukan perbaikan terhadap produk-produk OPPO. Isi dari dokumen ini bersifat rahasia dan hanya boleh digunakan di Service Center OPPO resmi, dan tidak dapat diberikan ke pihak ketiga tanpa adanya izin terlebih dahulu. Harap mengikuti peraturan dan ketentuan dalam melakukan perbaikan. Jika ada masalah, harap segera menghubungi HQ China.
1.1 Peringatan dan Perhatian
1.1.1 Peringatan
1. Harap berhati-hati dengan kendaraan yang dilengkapi dengan sistem manajemen mesin elektrik dan sistem rem anti selip (Anti–skid Braking Systems). Dalam kondisi kerusakan tertentu, energy RF yang dihasilkan dapat mengganggu kedua sistem tersebut. Jika perlu, konsultasikan dengan dealer/produsen kendaraan untuk memastikan ketahanan sistem elektronik kendaraan terhadap energy RF.
2. Ponsel tidak boleh digunakan di area yang rawan terjadi ledakan, seperti: pom bensin, area ledakan, dan lain-lain.
3. Penggunaan alat elektronik yang menggunakan frekuensi radio sebagai perantara dapat mengganggu fungsi dari peralatan medis. Hubungi produsen peralatan medis jika ada pertanyaan lebih lanjut. Peralatan elektronik lainnya mungkin juga dapat mengalami gangguan.
1.1.2 Perhatian
1. Hanya tenaga professional/ahli yang boleh melakukan perbaikan ponsel dan kalibrasi.
2. Hanya gunakan komponen dan peralatan yang sesuai dengan yang ada di dalam list.
3. Pastikan semua komponen, termasuk baut dan insulator telah terpasang dengan baik setelah perbaikan dan pemasangan.
4. Pelepasan muatan listrik statis adalah penyebab utama kerusakan komponen sensitif produk elektronik. Oleh karena itu, setiap pusat layanan harus memperhatikan persyaratan OPPO untuk perlindungan elektrostatik. Pastikan semua proses perbaikan dilakukan di area anti statis dan mengenakan gelang anti statis.
2. Informasi Perbaikan Umum
1. Sebelum memulai perbaikan, silahkan masuk ke area anti-ESD dan kenakan gelang anti statis.
2. Gunakan sarung tangan anti statis untuk menghindari minyak dan sidik jari.
3. Gunakan film pelindung untuk melindungi jendela layar dan layar, agar dapat menghindari debu dan goresan.
4. Saat membersihkan papan tombol logam, gunakan sikat kain lembut / anti statis dan larutan isopropil alkohol untuk membersihkan; jangan gunakan penghapus, karena akan menggores permukaan lapisan pelindung, sehingga rentan terhadap oksidasi dan korosi.
5. Jika komponen mekanis yang tidak dilas (kecuali penutup pelindung dan bingkai pelindung) mengalami masalah, lebih baik diganti daripada melakukan perbaikan.
6. Selalu gunakan suku cadang yang disediakan oleh OPPO.
7. Periksa kontak dan sambungan solder perangkat yang dapat menyebabkan kesalahan sederhana (misalnya antarmuka atau sakelar yang disolder). Las kembali jika perlu (hanya untuk pusat perbaikan di mana penyolderan bebas timbal tersedia).
8. Selalu gunakan peralatan OPPO untuk menguji apakah ponsel berfungsi dengan baik. Jika pelanggan mengeluh masalah pengisian, gunakan pengisi daya Anda untuk menguji dan menentukan apakah masalahnya disebabkan oleh ponsel atau pengisi daya.
9. Saat memasukkan kode kerusakan untuk sistem layanan, perhatikan untuk memilih kode kerusakan dan kode alasan kerusakan aktual. Karena keakuratan entri nomor ini sangat membantu untuk peningkatan kualitas produk (lihat dokumentasi tabel kode kerusakan OPPO jika perlu).
10. Untuk informasi lebih lanjut mengenai produk, silakan mengunjungi server FTP : ftp://ftpex.oppo.com:919/.
3. Tampilan BOM Komponen Ponsel

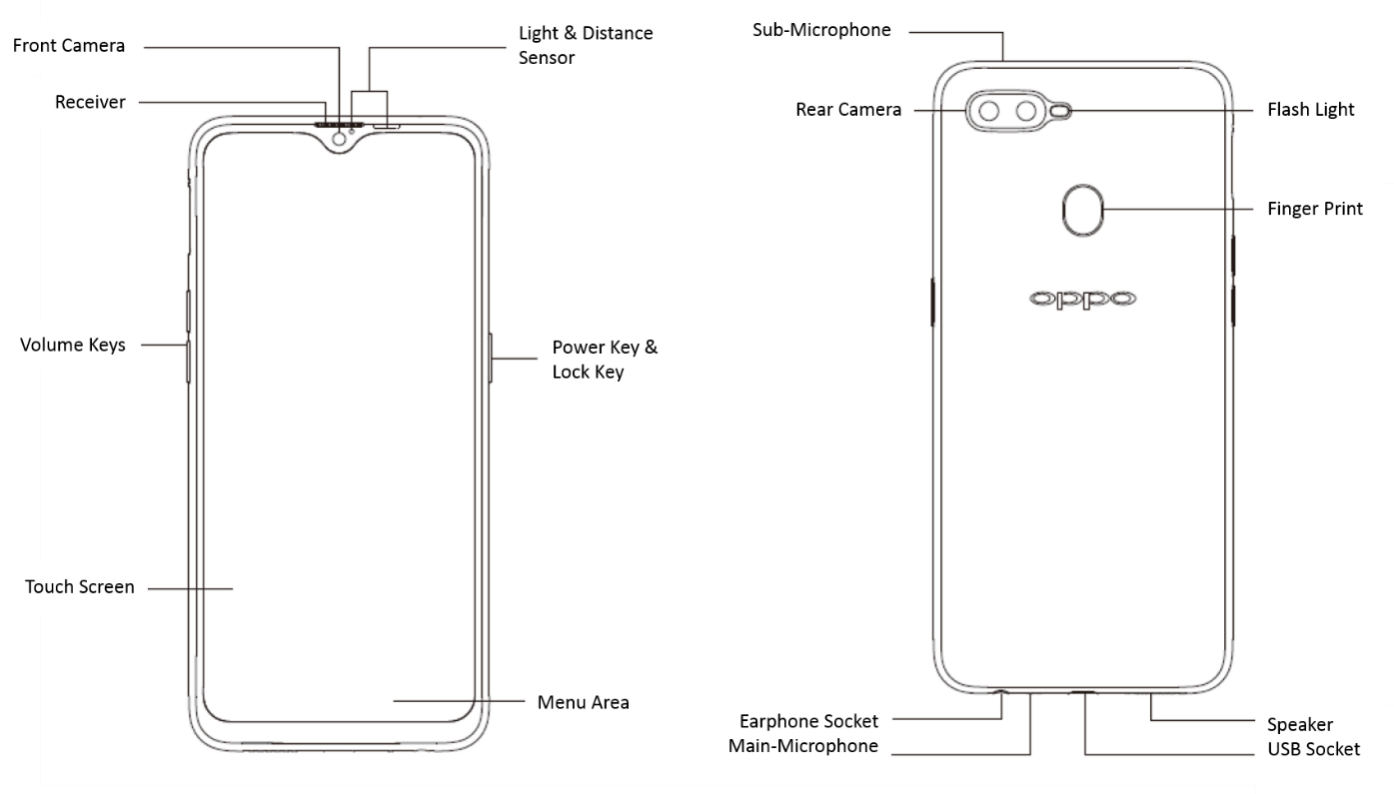

3.1 Tampilan Eksterior Produk
Gambar 3.1.1
3.2 Tampilan BOM Komponen Ponsel
Gambar 3.2.1
3.3 Tabel Material
| No. | Material | Spesifikasi | Unit | Jumlah |
| 1 | FPC U-board | UBD167-0-Patch BD167 | PCS | 1 |
| 2 | Light sensing FPC ground foam | BD121 Single-sided adhesive | PCS | 1 |
| 3 | FPC J-board | JBD167-0-Patch BD167 | PCS | 1 |
| 4 | Double-sided modul sidik jari | BD121 | PCS | 1 |
| 5 | Modul sensor sidik jari | FPC1023+2060 11.8×9×1.14 0.85LGA BTB BD121 B731 Glass Bezel | PCS | 1 |
| 6 | Receiver | 50mW 32Ω 10×8.5×2 Shrapnel G | PCS | 1 |
| 7 | Kabel RF | 50Ω 168.8mm 50Ω 168.8mm 818013138 (Φ0.64) | PCS | 1 |
| 8 | Kamera belakang | 3P9+OV02A 16M+2M 19.25×11.00×5.27 5P+3P BTB A2F1603A | PCS | 1 |
| 9 | Kamera depan | IMX576 25.0M 7.82×7.70×4.92 5P BTB OOF1158 | PCS | 1 |
| 10 | Kain konduktif kamera depan | BD121 Single-sided adhesive | PCS | 1 |
| 11 | PCB atas | 2BD120-0 18312(64GB 4GB) | PCS | 1 |
| 12 | Lembar grafit kamera | BD121 Single-sided adhesive | PCS | 1 |
| 13 | Unit cover atas PCB | BD121 Black | SET | 1 |
| 14 | Cover bawah PCB | BD121-TH | PCS | 1 |
| 15 | Cover baterai | BD121-TH | PCS | 1 |
| 16 | Lithium ion Battery | @3415/3.85V/1.5C BLP681 406578 DA B790 | PCS | 1 |
| 17 | Speaker | 1.0W 8Ω 65.1×24.3×3.5 BOX A | PCS | 1 |
| 18 | VFPC tombol volume | VBD120-0-Patch BD120 | PCS | 1 |
| 19 | Bantalan kompartemen baterai | BD121 PORON Single-sided adhesive | PCS | 1 |
| 20 | A small-board | ABD167-0-Patch BD167 | PCS | 1 |
| 21 | Vibration Motor | Φ10×2.5 3V 32Ω 8mm(Ring) Welded FPC(without adhesive) | PCS | 1 |
| 22 | Lembar PET tombol daya | BD121 Single-sided adhesive | PCS | 1 |
| 23 | FPC tombol daya | PBD120-0-Patch BD120 | PCS | 1 |
| 24 | Kain konduktif USB | BD121 Single-sided adhesive | PCS | 1 |
Catatan: Tabel ini hanya sebagai petunjuk mengenai nama bagian-bagian ponsel bukan nama sparepart. Untuk kode sparepart silakan merujuk kepada “Price List Sparepart dan Aksesoris 20190412”.
4. Langkah Pembongkaran

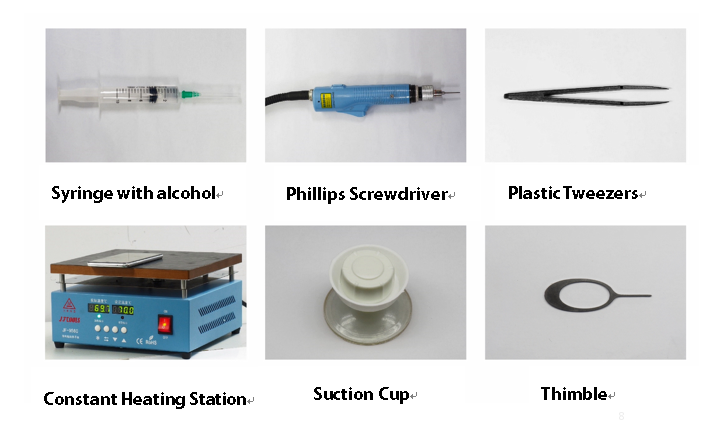

4.1 Peralatan yang Dibutuhkan
4.2 Persiapan
Sebelum melakukan pembongkaran, ponsel harus dalam keadaan mati, berikut cara untuk mematikan ponsel,
System power off: Tekan tombol daya selama beberapa saat kemudian slide ke bawah untuk mematikan.
Hard reset: Tekan dan tahan tombol volume+tombol daya selama 8 detik sampai layar mati.
4.3 Langkah Pembongkaran
4.3.1 Melepaskan Cover Baterai
Gunakan thimble untuk mengeluarkan slot kartu, lalu periksa apakah ada kerusakan pada tampilan.
Periksa cover baterai dan tampilan rangka tengah, tidak boleh ada kerusakan. Letakkan cover baterai pada heating platform（Seperti gambar 4.3.1, heating platform perlu dialasi dengan isolasi anti panas, permukaan logam tidak boleh terlihat. Syarat pemanasan : suhu pemanasan adalah 75 derajat dan panaskan selama 2-4 menit).
Gambar 4.3.1

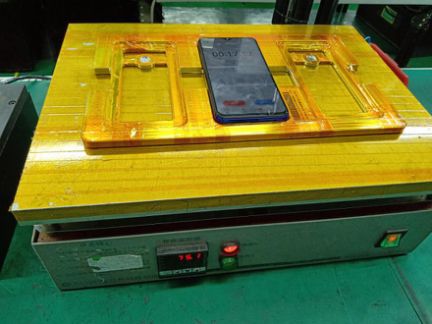

Ambil ponsel yang sudah dipanaskan, gunakan towing untuk melepas cover baterai dari sisi yang sejajar dengan tombol daya, selama proses pelepasan, atur posisi towing sesuai dengan keketatannya. Perhatikan untuk tidak menarik secara paksa saat melepas cover baterai dari rangka tengah.
note: Jika cover baterai tidak berhasil dilepaskan, panaskan kembali ponsel di heating platform.
Setelah cover baterai dilepas, perlu untuk membersihkan residu lem pada permukaan dalam cover baterai, permukaan cover bawah dan sisa double-sided pada modul sidik jari. Untuk perekat yang sulit untuk dibersihkan, gunakan kain bersih dengan alkohol untuk membersihkannya. Setelah dibersihkan dan memastikan alkohol sudah kering, tempelkan isolasi kertas pada 2 permukaan cover baterai.
Lepaskan decorative ring kamera lalu bersihkan perekat yang ada pada permukaan dengan menggunakan tusuk gigi, ambil 1pcs decorative piece tape dan tempelkan pada unit decorative.
Hal yang perlu diperhatikan saat melepas cover baterai:
① Cover baterai yang sudah dilepaskan, perlu untuk diperiksa tampilan eksteriornya, terutama periksa apakah ada warna yang tidak merata atau luntur, bergelembung, tergores, retakan dll;
② Cover baterai yang sudah dilepaskan perlu untuk melakukan perlindungan.
4.3.2 Melepaskan Cover Bawah

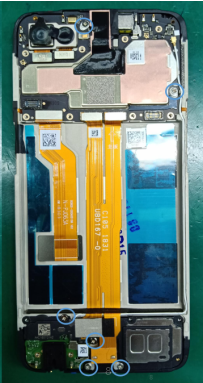

Gunakan obeng listrik untuk melepaskan 15pcs sekrup dari cover bawah seperti yang ditunjukkan pada gambar 4.3.2. Perhatikan bahwa sekrup yang ditandai dengan kotak merah tidak dilepaskan pada langkah ini.
Gambar 4.3.2
Seperti yang ditunjukkan pada gambar 4.3.3, gunakan pick segitiga yang dilapisi dengan kain bersih untuk mengangkat dan melepaskan pengait cover bawah dari bagian sudut bawah cover dan geser sepanjang sisi cover. Dengan menggunakan pick segitiga,angkat cover bawah dari sudut atas slot kartu, geser di sepanjang sisi cover sampai sisi lainnya untuk melepaskan pengait, goyangkan cover bawah ke kiri dan ke kanan lalu lepaskan cover.
Gambar 4.3.3
Hal yang harus diperhatikan:
① Perlu untuk memeriksa tampilan eksterior cover bawah yang sudah dilepaskan, apakah ada warna yang luntur, goresan dll;
② Perlu untuk membersihkan sisa lem pada cover bawah yang sudah dilepaskan, untuk menghindari benda asing atau kotoran menempel pada sisa lem ;
③ Jika cover bawah yang sudah dilepaskan tidak bisa segera ditempelkan double-sided cover baterai, perlu tempelkan material dengan isolasi kertas untuk mencegah debu dan kotoran ataupun benda asing lainnya menempel pada permukaan cover baterai dan mempengaruhi daya rekat cover.
4.3.3 Melepaskan Baterai
Seperti yang ditunjukkan pada gambar 4.3.4, lepaskan pengait BTB baterai,tarik posisi tarik berwarna hijau dan lepaskan easy tear yang membungkus sisi baterai, gunakan jarum suntik 2.5ml untuk menetaskan 0.2ml alkohol kedalam posisi tarik(kotak merah). Angkat ponsel selama 5-10detik agar alkohol meresap ke perekat, lalu tarik lurus perlahan dari posisi tarik (Perhatikan baterai harus ditarik lurus dan tidak boleh ditarik keatas agar baterai tidak berubah bentuk). Setelah ditarik sampai ujung, lepaskan baterai beserta easy tear dari ponsel. Lepaskan easy tear dari baterai dengan perlahan agar bungkusan baterai tidak berkerut.
Gambar 4.3.4
Setelah melepas baterai, kompartemen baterai harus segera dipasang double-sided baterai dan kertas rilis, lalu gunakan pinset plastik untuk melepaskan bantalan penyangga yang ada pada kompartemen baterai.
Hal yang harus diperhatikan:
① Setelah baterai dilepaskan,perlu untuk memeriksa apakah ada tusukan, bekas tertekan, kemasukan cairan dan kerusakan lainnya lalu letakkan pada baki;
② Baterai baru bisa digunakan setelah dipasangkan easy tear yang baru, dilarang menggunakan baterai tanpa easy tear.
4.3.4 Melepaskan FPC Sidik Jari, Braket Kotak Speaker, Kabel RF, U-board
Lepaskan pengait BTB pada FPC sidik jari, lalu letakkan FPC yang sudah terlepas pada baki. Gunakan obeng listrik untuk melepaskan 6pcs sekrup seperti yang ditunjukkan pada gambar 4.3.5, angkat FPC U-board yang ada pada ujung USB, lepaskan braket kotak speaker dari posisi yang ditunjukkan pada Gambar 4.3.6.
Gambar 4.3.5 Gambar 4.3.6
Lepaskan 2pcs pengait BTB yang ada pada U-board PCB atas dan pengait BTB ujung PCB bawah, pegang 2 FPC pada U-board, angkat perlahan dan lepaskan U-board. Perhatikan saat melepaskan U-board tidak boleh hanya menarik dari satu sisi, menghindari FPC U-board sobek dari tengah. Gunakan pinset plastik, lepaskan kabel RF dari tengah slot kabel RF,perlu untuk menekan sisi celah penjepit PCB atas baru keluarkan kabel RF. Metode pelepasan kabel RF dari PCB bawah sama dengan PCB atas (jangan menarik langsung ujung PCB atas agar dudukan RF tidak terlepas).
Braket kotak speaker dan U-board yang sudah dilepaskan perlu diletakkan pada baki anti statis.
4.3.5 Melepaskan PCB atas, Kamera Depan dan Kamera Belakang
Lepaskan pengait BTB layar, angkat perlahan dan lepaskan PCB atas dari sisi samping PCB . Setelah PCB atas dilepaskan,pasangkan film pelindung pada kamera depan, dan isolasi kertas untuk melindungi lubang kamera depan cover atas.
Lepaskan 2 pengait BTB kamera belakang dari sepanjang sisi pengait, lepaskan kamera belakang dari PCB atas.
Lepaskan pengait BTB kamera depan dari sepanjang sisi pengait.
PCB atas, kamera depan dan kamera belakang diletakkan secara terpisah pada baki.
4.3.6 Melepaskan PCB bawah, Motor dan Receiver
Gunakan pinset untuk melepaskan PCB bawah dari posisi yang ditunjukkan pada Gambar 4.3.7, PCB bawah perlu dipasangkan kertas rilis pada posisi perekat yang sesuai.
Gambar 4.3.7
Robek isolasi anti panas motor, gunakan pinset untuk melepaskan motor dari posisi yang ditunjukkan pada Gambar 4.3.8, lalu bersihkan double-sided yang tersisa pada bagian belakang motor dan kompartemen motor.
Gambar 4.3.8

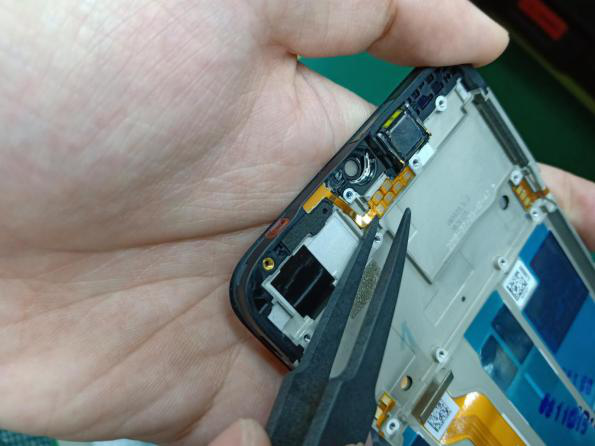

Lepaskan Receiver dari sisi samping receiver dan tempelkan kertas rilis untuk melindunginya. Motor, Receiver yang sudah dilepaskan diletakkan pada baki.
4.3.7 Melepaskan FPC Tombol dan FPC Proximity

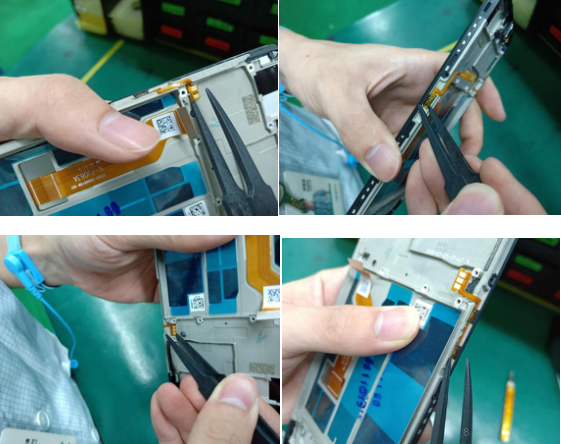

Gunakan pinset untuk melepaskan FPC tombol dari posisi yang ditunjukkan pada Gambar 4.3.9.
Gambar 4.3.9
Dengan pinset, robek isolasi anti panas FPC J-board dan lepaskan FPC dari posisi yang di tinjukkan pada Gambar 4.3.10.
Gambar 4.3.10

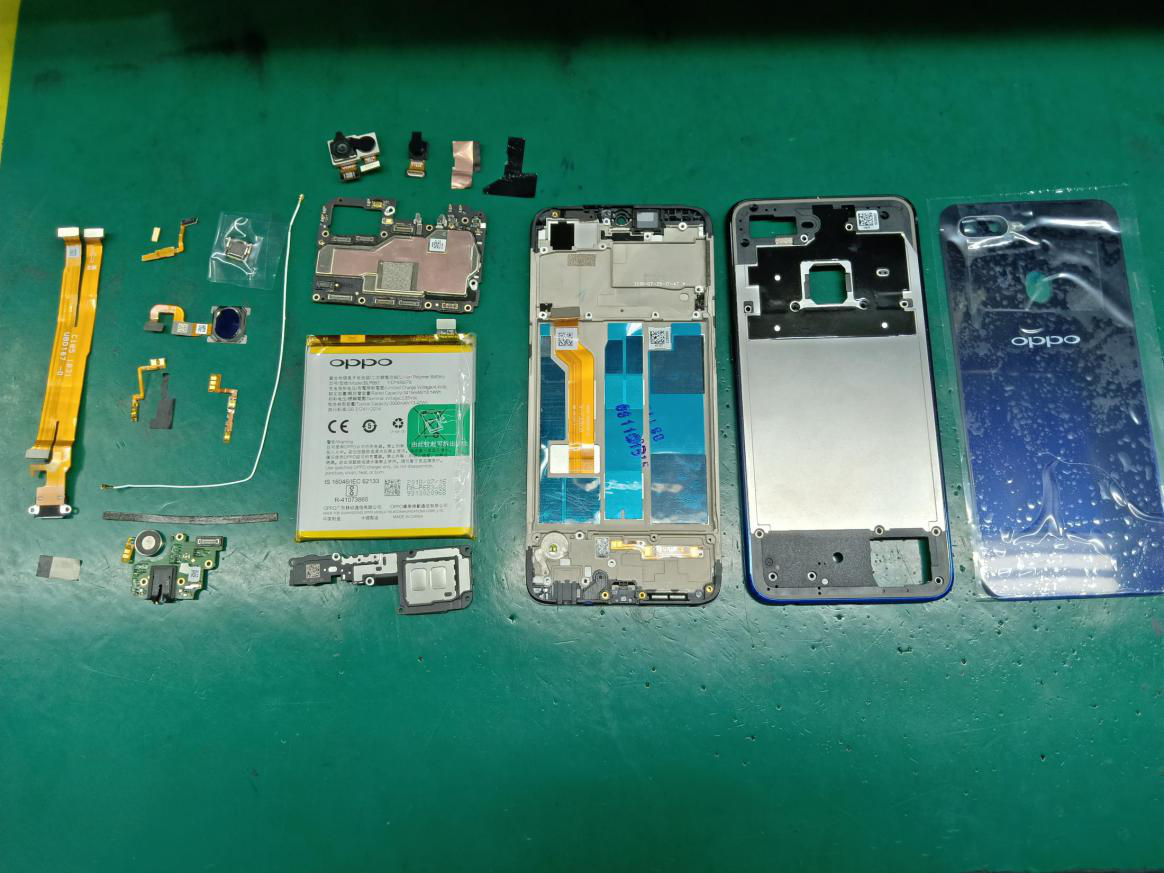

Berikut adalah bagian ponsel setelah di bongkar:
Gambar 4.3.11
5. Langkah Pemasangan
5.1 Material yang Perlu Diganti Setelah Pembongkaran
| Material yang dapat digunakan kembali | |||
| Unit Cover Atas | Layar Display | U Board | Unit Cover Belakang |
| Kamera Depan | Kamera Belakang | Receiver | Vibrating Motor |
| Braket PCB atas | Modul Sidik Jari | Kabel RF | Slot Kartu |
| FPC Proximity | Lithium Battery | Cover Baterai | Antenna Board |
| Speaker | PCB Atas | ||
Catatan: 1: Sealed Silicone Sensor cahaya, Sealed Silicone USB, Decoraticve sheet Receiver, setelah dilepaskan harus diganti dan tidak dapat digunakan kembali.

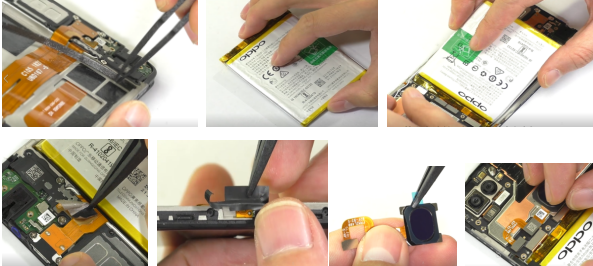

5.2 Langkah Pemasangan

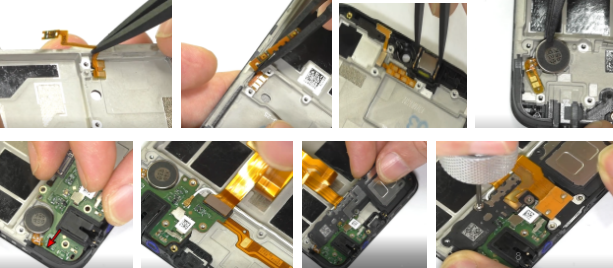

5.2.1 Ambil FPC tombol daya dan pasangkan pada cover atas PCB atas, lalu tempelkan isolasi anti panas pada FPC cover atas ; lakukan hal yang sama pada FPC tombol volume, isolasi harus tepasang dengan rekat; Pasangkan FPC sensor cahaya dan receiver pada cover atas PCB atas, perhatikan arah kaki pin receiver; Ambil motor,pasangkan pada cover atas PCB atas sesuai dengan tampilan; Ambil Antenna Board, pasangkan dari sisi kiri Cover PCB atas , perhatikan pengait; Ambil kabel RF, kaitkan pada Antenna board, lalu masukkan RF pada slot kabel; Kaitkan L small board pada Antenna Board; Kaitkan braket speaker pada Cover PCB atas; Pasangkan FPC USB kedalam Cover PCB atas dan kencangkan dengan 4pcs sekrup.
5.2.2 Ambil kamera belakang, pasangkan pada PCB atas dan kaitkan BTB kamera belakang, lalu pasangkan kamera depan dan kaitkan BTB kamera depan pada PCB atas; Pasangkan PCB atas pada Cover atas, perlahan kaitkan pada posisi pengait, pasangkan dari sisi kiri slot kartu, perhatikan posisi pengait; Pasangkan kamera depan pada lubang kamera depan, dan kamera belakang pada lubang kamera belakang lalu kencangkan ke PCB atas dengan 2pcs sekrup. Lalu kaitkan BTB FPC layar, FPC USB pada PCB atas, dan FPC harus terpasang dengan benar pada Cover atas, tidak boleh terangkat; Kaitkan kabel RF ujung PCB atas dengan rapi; Pasangkan copper foil baru pada kamera depan.
5.2.3 Tempelkan bantalan penyangga pada kompartemen baterai, ambil easy tear baterai yang baru dan tempelkan pada baterai, perhatikan stiker harus rapi dan tidak boleh bergelombang; Periksa apakah ada benda asing pada kompartemen baterai, apakah FPC rata dan tidak terangkat. Pasang baterai setelah memastikan bahwa baterai aman, lalu tekan perlahan untuk memastikan baterai sudah terpasang dengan benar; Pasangkan kain konduktif USB PCB bawah; Pasangkan PET Sheet tombol daya, dan tempelkan double-sided modul sensor sidik jari; Pasangkan modul sensor sidik jari, kaitkan BTB sensor.

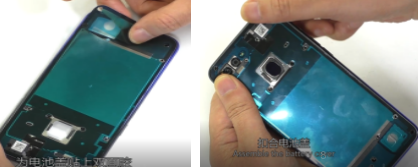

5.2.4 Ambil double-sided cover baterai, tempelkan pada cover baterai, periksa apakah terpasang dengan benar, tidak boleh miring atau berlebih, kaitkan cover baterai, dan periksa apakah sudah terkait dengan benar; kencangkan cover baterai dengan sekrup; Pasang cover baterai dan tekan dengan kuat, pastikan cover baterai terpasang dengan benar lalu pasangkan solt kartu dan hidupkan ponsel.
6. Tes Fungsional
6.1 Jalur Pengujian
Masukkan *#899# pada dialpad > Pilih automatic test, kotak konfirmasi akan muncul setelah pengecekan selesai, jika tidak ada masalah maka pilih “Pass”, dan sebaliknya jika gagal pilih “Fail”.
6.2 Persyaratan Pengujian
| No. | Item | Syarat Pengujian |
| 1 | Tes Layar | Perhatikan pada tampilan merah, hija, biru, putih, hitam, abu-abu, grayscale, dan pada interface warna warni dengan teliti; jika tidak ada dot hitam atau terang maupun keanehan lainnya, maka fungsi layar baik; |
| 2 | Tes Getar | Dekatkan vibrator ke telinga untuk mengecek getaran yang dihasilkan selama 3 detik. Jika getaran yang dihasilkan normal (tidak lemah atau berisik), maka fungsi vibrator normal; |
| 3 | Auto Test Layar Sentuh | Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi layar sentuh normal; |
| 4 | Preview Kamera Depan | Sejajarkan kamera depan dengan permukaan bewarna putih dan hitam. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang bewarna putih serta tidak ada bintik terang ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal; |
| 5 | Preview Kamera Belakang | Sejajarkan kamera dengan permukaan berwarna putih, bewarna hitam, dan yang memiliki tulisan. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang bewarna putih serta tidak ada bintik terang/putih, tampilan blur ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal; |
| 6 | PreviewSub Kamera Belakang | Sejajarkan kamera dengan permukaan berwarna putih, bewarna hitam, dan yang memiliki tulisan. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang bewarna putih serta tidak ada bintik terang/putih, tampilan blur ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal; |
| 7 | Tes Gema | Pengecekan mic utama: Tiupkan angin ke dalam lubang mic yang ada di sisi bawah ponsel. Jika pada receiver atau earphone terdengar suara, maka fungsi mic utama normal; Pengecekan mic sekunder: Tiupkan angin ke dalam lubang mic yang ada di sisi bawah ponsel. Jika pada speaker terdengar suara, maka fungsi mic sekunder normal; |
| 8 | Tes Lampu Flash | Buka lampu flash. Jika lampu flash dapat terbuka dan tidak aneh warnanya, maka fungsi lampu flash normal; |
| 9 | Tes Pengisian Daya (VOOC Charge) | Gunakan adaptor dan kabel USB original dari OPPO. Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi pengisian daya; |
| 10 | Tes Earphone | Pasang dan lepaskan earphone bawaan dari OPPO. Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi normal; |
| 11 | Tes Sensor dan Kalibrasi Otomatis | Ketika ponsel masuk ke interface tes sensor dan kalibrasi otomatis, ponsel harus di atas permukaan yang datar, kemudian klik tes sensor pertama. Jika tes berhasil maka akan langsung masuk ke tes selanjutnya secara otomatis. |
| 12 | Tes Giroskop | Setelah memasuki tes, ambil ponsel untuk menggambar grafik angka "8", layar menunjukkan tulisan “PASS”, maka akan langsung masuk ke tes selanjutnya secara otomatis. |
| 13 | Tes Sensor-M | Goyangkan ponsel dari kiri ke kanan. Jika pada layar muncul tampilan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sensor-M normal; |
| 14 | Tes Sensor Proximity (100mA) | Gunakan telapak tangan untuk menutup lubang sensor jarak, dan layar akan berubah dari hijau menjadi hitam. Jika pada layar muncul tampilan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sensor proximity normal; |
| 15 | Tes Sensor Proximity (150mA) | Gunakan telapak tangan untuk menutup lubang sensor jarak, dan layar akan berubah dari hijau menjadi hitam. Jika pada layar muncul tampilan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sensor proximity normal; |
| 16 | Tes Keypad | Tekan tombol power dan volume satu per satu. Jika tombol dapat ditekan secara normal dan langsung masuk ke tes selanjutnya, maka fungsi tombol normal; |
| 17 | Tes Sidik Jari Otomatis | Tes otomatis menampilkan “PASS” dan otomatis masuk ke tes selanjutnya, maka fungsi sidik jari normal. |
| 18 | Tes Media | Klik “20-4K（-3db）signal” untuk melakukan pengecekan pada fungsi suara media selama 5 detik. Jika berbunyi, tidak ada suara lemah, suara bising maupun suara pecah serta langsung masuk ke tes selanjutnya, maka fungsi normal; |
| 19 | Tes Panggilan | Jika pada ponsel terpasang kartu SIM, telepon nomor operator yang tersedia. Jika tidak ada kartu yang terpasang, telepon ke 112 (direkomendasikan menelepon operator) untuk melakukan pengecekan. Jika dapat melakukan panggilan dan suara receiver jelas, tidak kecil maupun, maka fungsi panggilan nomal. |
| 20 | Tes NFC | Setelah ponsel otomatis memilih mode SIM1, dekatkan area kamera belakang ke mesin NFC reader. Jika warna lampu berubah dari merah ke hijau dan muncul suara “BEEP”, maka fungsi NFC normal. |
| 21 | Tes TOF | Arahkan kamera belakang ke telapak tangan, fokuskan selama 5 detik, jika pada pratinjau kamera dapat dengan jelas melihat struktur garis telapak tangan, maka fungsi TOF normal. |

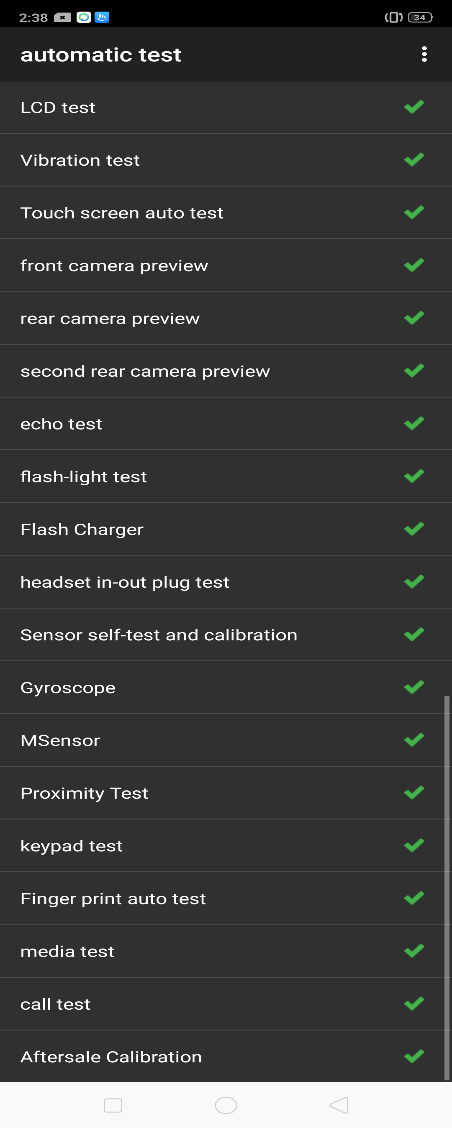

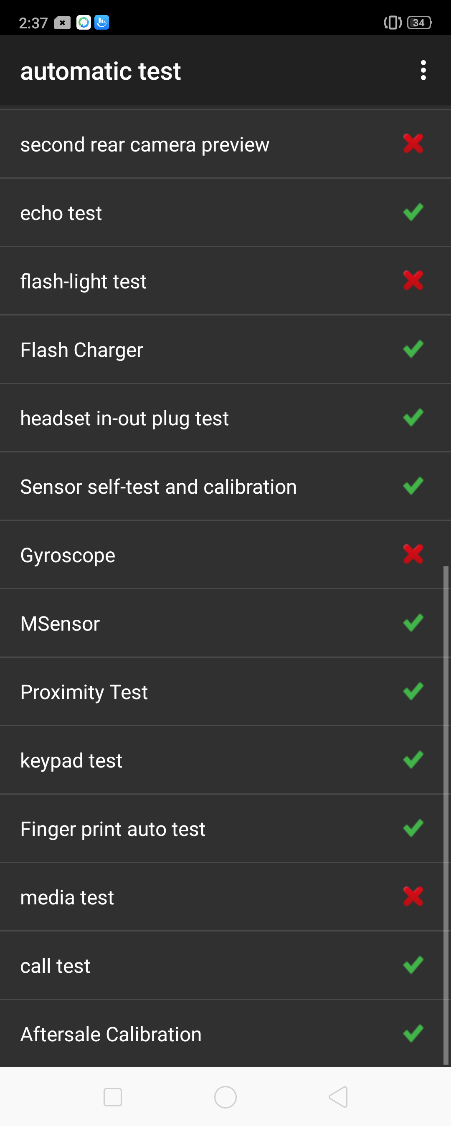

Setelah 21 pengecekan telah dilakukan, layar akan menampilkan hasil tes. Jika “PASS” akan terlihat tanda “√”, Jika”FAIL” akan terlihat tanda “X” seperti pada Gambar 6-1. Lakukan perbaikan dan tes ulang untuk komponen terkait yang hasil tesnya menampilkan “X” seperti yang ditunjukkan pada Gambar 6-2.
Gambar 6-1 Gambar 6-2
7. Perhatian
7.1 Kalibrasi harus dilakukan setelah selesai melakukan pergantian PCB atas / Komponen layar / Modul fingerprint pada ponsel;7.2 Setelah pemasangan harus melakukan kalibrasi terlebih dahulu sebelum melakukan tes fungsional, untuk menjamin fungsi normal setelah perbaikan;
7.3 Jika saat di bawa ke Service Center ponsel tidak memakai anti gores / memakai anti gores bukan bawaan maka harus menggantikannya dengan anti gores asli dan melakukan kalibrasi;
7.4 Ada beberapa tes fungsional yang memerlukan analisis dari teknisi, seperti tes LCD, tes getaran, pre-test, post-test, tes lampu flash, tes gema, tes audio, dan tes panggilan. Sehingga penilaian dan penetapan hasil analisis teknisi harus mengikuti persyaratan pengecekan;
7.5 Dilarang untuk menekan tombol kembali dan menentukan hasil tes sebelum tes selesai untuk menjamin keakuratan hasil tes.
