Daftar Isi

1. Panduan
2. Informasi Perbaikan Umum
3. Gambar Struktur Ponsel
4. Langkah Pembongkaran
5. Langkah Pemasangan
6. Kalibrasi
7. Test Fungsional
8. Perhatian Umum

1. Panduan

Tujuan dari dokumen ini adalah untuk mengarahkan teknisi OPPO dalam melakukan perbaikan terhadap produk-produk OPPO. Isi dari dokumen ini bersifat rahasia dan hanya boleh digunakan di Service Center OPPO resmi, serta tidak dapat diberikan ke pihak ketiga tanpa adanya izin terlebih dahulu. Harap mengikuti peraturan dan ketentuan dalam melakukan perbaikan. Jika ada masalah, harap segera menghubungi HQ China.

1.1 Peringatan dan Perhatian

1.1.1 Peringatan

1. Harap berhati-hati dengan kendaraan yang dilengkapi dengan sistem manajemen mesin elektrik dan sistem rem anti selip ABS (Anti–skid Braking Systems). Dalam kondisi kerusakan tertentu, energi RF yang dihasilkan dapat mengganggu kedua sistem tersebut. Jika perlu, konsultasikan dengan dealer / produsen kendaraan untuk memastikan ketahanan sistem elektronik kendaraan terhadap energi RF.
2. Ponsel tidak boleh digunakan di area yang rawan terjadi ledakan, seperti: pom bensin, area ledakan, dan lain-lain.
3. Penggunaan alat elektronik yang menggunakan frekuensi radio sebagai perantara dapat mengganggu fungsi dari peralatan medis. Hubungi produsen peralatan medis jika ada pertanyaan lebih lanjut. Peralatan elektronik lainnya mungkin juga dapat mengalami gangguan.

1.1.2 Perhatian

1. Hanya tenaga profesional / ahli yang boleh melakukan perbaikan ponsel dan kalibrasi.
2. Hanya gunakan komponen dan peralatan yang sesuai dengan yang ada di dalam list.
3. Pastikan semua komponen, termasuk baut dan insulator telah terpasang dengan baik setelah perbaikan dan pemasangan.
4. Pelepasan muatan listrik statis adalah penyebab utama kerusakan komponen sensitif produk elektronik. Oleh karena itu, setiap Service Center harus memperhatikan persyaratan OPPO untuk perlindungan elektrostatik. Pastikan semua proses perbaikan dilakukan di area anti-statis dan mengenakan gelang anti-statis.

2. Informasi Perbaikan Umum

Sebelum memulai perbaikan, silakan masuk ke area anti-ESD dan kenakan gelang anti statis
Gunakan sarung tangan anti statis untuk menghindari minyak dan sidik jari.
Lindungi layar, kamera, dan lensa kamera dengan film pelindung untuk mencegah debu dan goresan.
Harus menggunakan kain bebas debu, sikat anti-statis dan alkohol (diatas 95%) untuk membersihkan tampilan luar, jangan gunakan peralatan lain untuk membersihkan (misalnya penghapus) karena akan menggores permukaan lapisan pelindung dan menyebabkan oksidasi dan korosi.
Jika komponen mekanis yang disolder (kecuali penutup pelindung dan bingkai pelindung) mengalami kerusakan, dilarang untuk memperbaiki dan hanya diperbolehkan mengganti dengan komponen baru.
Selalu gunakan suku cadang yang disediakan oleh OPPO.
Periksa kontak atau sambungan solder perangkat yang dapat menyebabkan kesalahan sederhana (misalnya interface atau sakelar yang disolder). Solder ulang jika perlu (hanya untuk Service Center yang menyediakan penyolderan bebas timah)
Selalu gunakan peralatan OPPO untuk menguji apakah ponsel berfungsi dengan baik. Jika pelanggan mengeluh masalah pengisian daya, gunakan pengisi daya Anda untuk menguji dan menentukan apakah masalahnya disebabkan oleh ponsel atau pengisi daya.
Saat memasukkan kode kerusakan untuk sistem layanan, perhatikan untuk mengisi kode kerusakan dan kode alasan kerusakan aktual dengan benar. Karena keakuratan entri nomor ini sangat membantu untuk meningkatkan kualitas produk (lihat dokumentasi tabel kode kerusakan OPPO jika perlu).

No.	Nama Material	Spesifikasi	Unit	Jumlah
1	AMOLED Display Screen	AMB642RJ01-0 specification model	PCS	1
2	Middle Frame Assembly	CC009 wine red	SET	1
3	FPC Semi-Finished Product	LCC008-0-patch CC008	PCS	1
4	FPC Semi-Finished Product	LCC008-0-patch CC008	PCS	1
5	Battery	@3645/3.85V/1.2C BLP671 586160 DA B790	PCS	1
6	Motherboard Bracket	CC009 black with accessories	PCS	1
7	PCB Semi-Finished Product	2CC008-0 CC008	PCS	1
8	Motherboard Support Cover Plate	CC009 black with accessories	PCS	1
9	Camera Lens (Front)	CC009-2 black glass with accessories	PCS	1
10	Sliding Plate Bracket	CC009 black with accessories	PCS	1
11	Camera	IMX576+OV09282 24.8M+1.0M 51.5x9.55x4.99 5P+4P BTB D0120AE	PCS	1
12	Receiver	50mW 32Ω 12×6×2 PIN A	PCS	1
13	Slider Middle Frame	CC009-2 green with accessories	PCS	1
14	FPC Semi-Finished Product	FCC008-0-patch CC008	PCS	1
15	Camera Lens (After)	CC009-2 black glass with accessories	PCS	1
16	PCB Semi-Finished Product	MCC008-0 CC008	PCS	1
17	Camera	IMX519+IMX376K 16.0M+20.0M 25.3×12.5×5.57 6P+5P BTB MOMDMB2MG6A	PCS	1
18	RF Connection Line	50Ω 64 818012530(φ0.64mm)	PCS	1
19	RF Connection Line	50Ω 64 818012530(φ0.64mm)	PCS	1
20	Gearbox	CC009 black stainless steel	PCS	1
21	Motor Plate Bracket	CC009 stainless steel	PCS	1
22	Slip BTB Pressing Plate (Left)	CC009 black	PCS	1
23	Machine-Tapping Screw	CM 1.4×3.0 black nickel (head of diameter 2.5	PCS	27
24	Battery Cover	CC009-2 green glass with accessories	PCS	1
25	Sliding BTB Press Plate (Right)	CC009 black	PCS	1
26	SIM Card Holder	CC049-2 green aluminum alloy	PCS	1
27	RF Connection Line	50Ω 155 818012721(φ0.64mm)	PCS	1
28	RF Connection Line	50Ω 152.5 818012529(φ0.64mm)	PCS	1
29	Seven Plate Bracket	CC009 black with accessories	PCS	1
30	PCB Semi-Finished Product	7CC008-0 CC008	PCS	1
31	PCB Semi-Finished Product	DCC008-0-patch CC008	PCS	1
32	Vibration Motor	Φ8×3.2mm 1.8V 24Ω FPC	PCS	1
33	PCB Semi-Finished Product	ACC008-0 CC008	PCS	1
34	RF Connection Line	50Ω 64 818012530 (φ0.64mm)	PCS	1
35	Speaker	1.2W 8Ω 65.8×20.3×3.9 BOX	PCS	1
36	Battery Support Cushion	CC009 black single-sided adhesive	PCS	1
37	Slider RF Bracket (Left)	CC009 green with accessories	PCS	1
38	Slider RF Bracket (Right)	CC009 green with accessories	PCS	1
39	Machine-Tapping Screw	CM 1.4×1.8 black nickel (head of diameter 2.5)	PCS	4
40	Machine-Tapping Screw	CM 1.4×2.3 black nickel (head of diameter 2.5)	PCS	5

Untuk informasi lebih lanjut mengenai produk, silakan mengunjungi server FTP : ftp://ftpex.oppo.com:919/

3. Gambar Struktur Ponsel

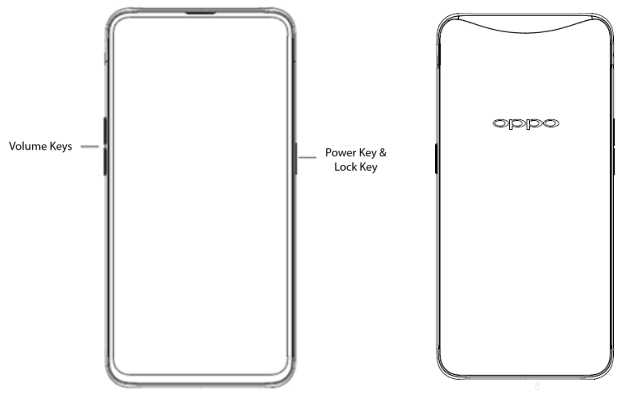

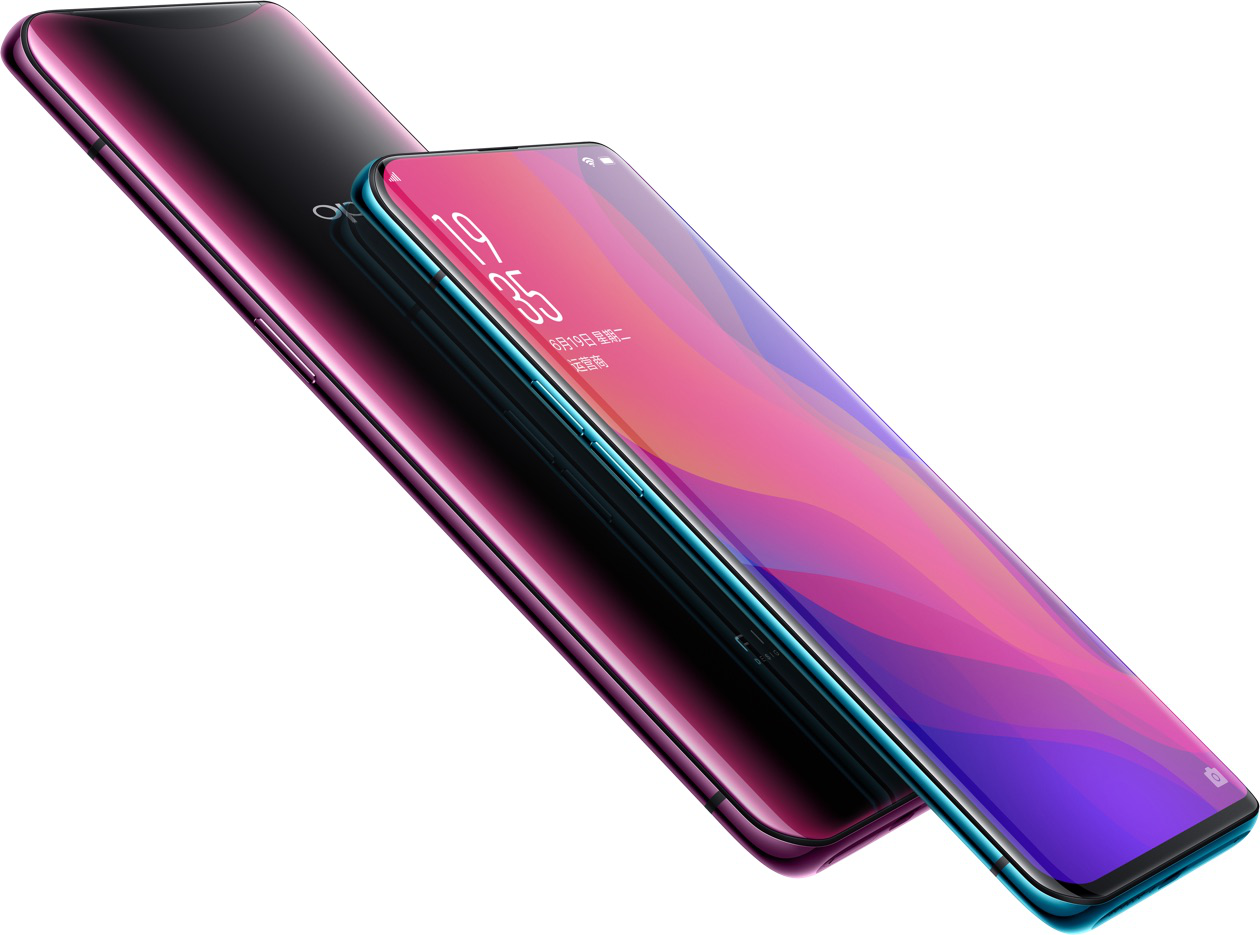

3.1 Tampilan Produk

Gambar 3-1-1

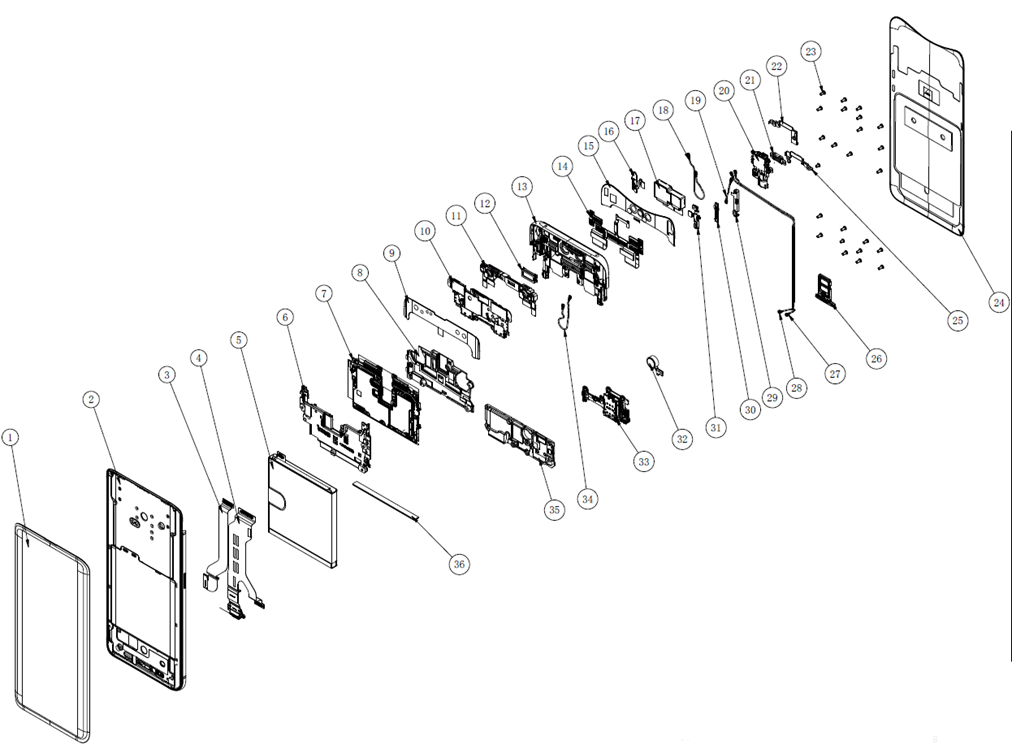

3.2 Tampilan Dekomposisi Ponsel

Gambar 3-2-1

3.3 Tabel Material Struktur Ponsel

Catatan: Tabel ini hanya sebagai petunjuk mengenai nama bagian-bagian ponsel bukan nama spare part. Untuk kode sparepart silakan merujuk kepada “Price List Sparepart dan Aksesoris 20190412”.

4. Langkah Pembongkaran

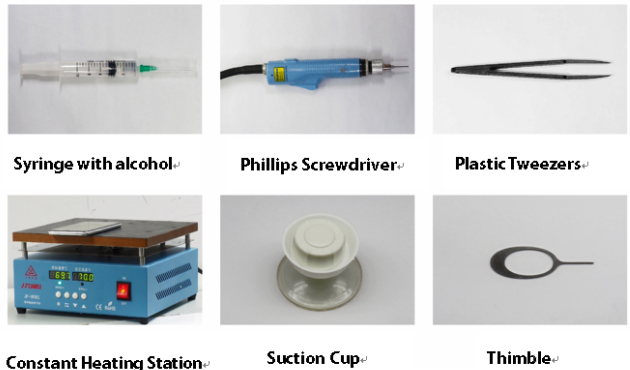

4.1 Peralatan yang Dibutuhkan

4.2 Persiapan Pembongkaran

1. Unit harus dimatikan sebelum dibongkar
2. Cara mematikan：
System Power Off：Tekan tombol daya selama beberapa saat kemudian slide ke bawah untuk mematikan.
Hard Reset：Tekan dan tahan tombol volume + tombol daya selama 8 detik sampai layar mati.

4.3 Langkah Pembongkaran

Melepas Battery Cover

Letakkan battery cover ke bawah, panaskan pada 75 derajat dan panaskan selama 2-4 menit.
Ambil ponsel yang sudah dipanaskan, tempelkan suction cup pada ujung bawah cover, saat proses pelepasan, sesuaikan dengan tingkat kekuatan dari suction cup, seperti pada Gambar 4.3.1. Ingat untuk tidak menarik sekuat tenaga.
Catatan: Jika tidak berhasil membuka cover, cobalah untuk memanaskan ulang.

Melepas Penutup Braket PCB Atas

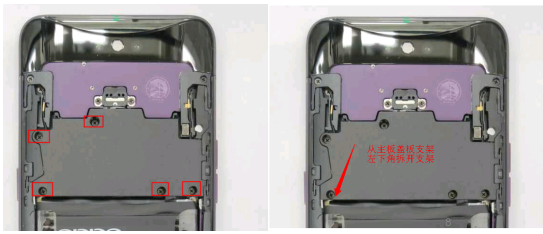

Lepaskan 5 sekrup 3.0mm dengan menggunakan obeng listrik seperti yang ditunjukkan kotak merah pada Gambar 4.3.2 (berwarna biru), lalu gunakan pinset (atau kuku) untuk mengangkat dan melepaskannya seperti pada gambar dibawah.

Gambar 4.3.2

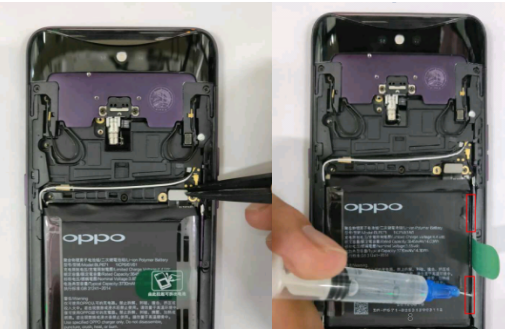

Melepas Baterai

Buka pengait BTB dari sisi panjang BTB, lalu tarik easy-tear paper yang membungkus sisi baterai dari posisi sobek berwarna hijau. Kemudian dengan jarum suntik 2.5ml, teteskan sekitar 0.2ml alkohol ke dalam celah di bawah posisi sobek (kotak merah). Tegakkan dan tahan ponsel sekitar 5-10 detik agar alkohol meresap ke stiker seperti yang ditunjukkan Gambar 4.3.3.

Gambar 4.3.3

Setelah didiamkan, tarik posisi sobek dan tarik secara perlahan (baterai harus ditarik lurus, hindari menarik baterai secara vertikal karena dapat menyebabkan perubahan bentuk pada baterai). Saat menarik ke ujung, keluarkan baterai bersama dengan easy-tear paper dari ponsel, perlahan-lahan sobek easy tear dari baterai, gunakan pinset plastik untuk merobek bantalan penopang di bagain bawah kompartemen baterai seperti yang ditunjukkan pada Gambar 4.3.4.

Gambar 4.3.4
Note:

Baterai yang sudah dilepaskan perlu diletakkan di baki khusus.
Baterai yang dibongkar harus dipasang dengan easy-tear paper baru sebelum dapat digunakan, dilarang menggunakan baterai tanpa easy-tear paper.

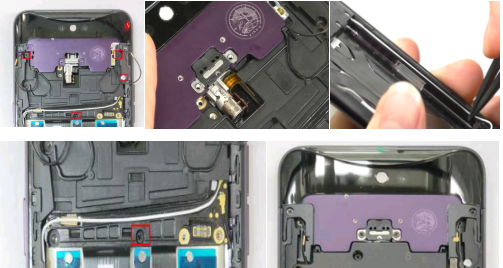

Melepas Gear Box, Slider RF Braket, Card Holder

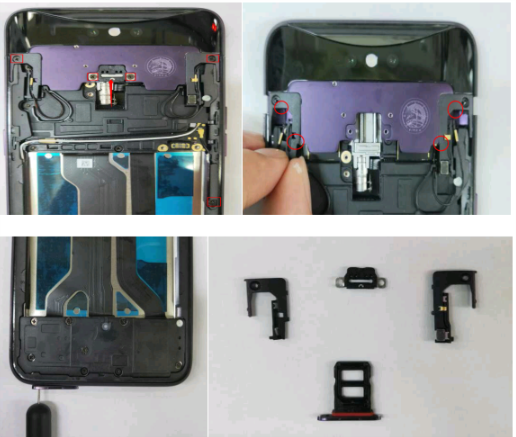

Lepaskan 5 sekrup 2.3 mm (ditandai dengan kotak merah) seperti pada Gambar 4.3.5; lalu lepaskan braket gear box Dengan pinset atau jari tangan angkat kedua slider RF dengan perlahan serta lepaskan braket slider RF kanan dan di kiri, letaknya seperti yang ditunjukkan Gambar 4.3.6, lepaskan dengan diangkat ke atas.

Gunakan SIM ejector untuk mengeluarkan slot kartu SIM, periksa tampilannya apakah ada kerusakan, jika rusak harus diganti, jika tidak, maka letakkan kembali pada slot.

Catatan：

Setelah melepaskan braket kabel RF kanan dan kiri, periksa apakah ada deformasi, jika ada sedikit deformasi, ratakan dengan tangan dan dapat digunakan kembali;
SIM ejector yang digunakan untuk melepas slot kartu SIM adalah SIM ejector bulat seperti pada Gambar 4.3.7.

Gambar 4.3.5

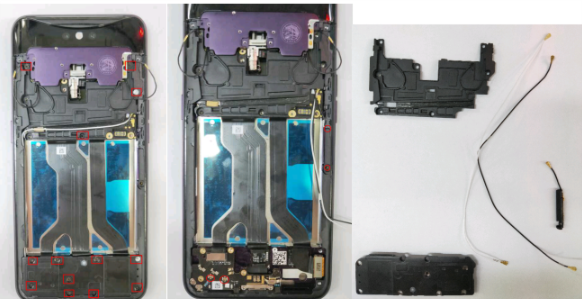

Melepas Speaker Box, Kabel RF, Papan 7

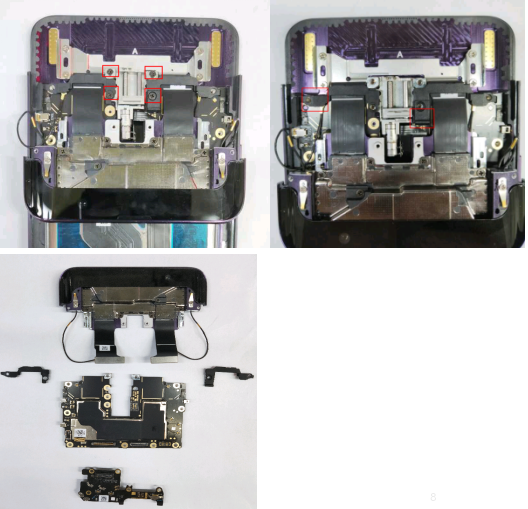

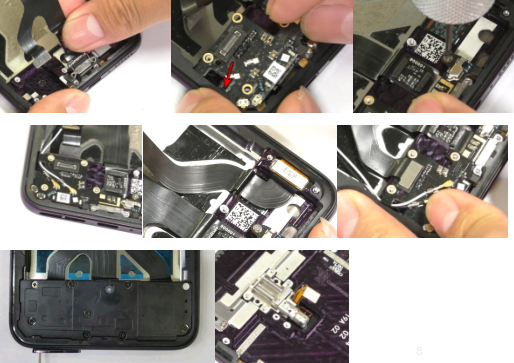

Lepaskan 4 sekrup 3.0mm bagian atas dengan menggunakan obeng seperti yang ditunjukkan pada Gambar 4.3.8, dan 9 sekrup 3.0mm bagian bawah (biru). Lalu lepaskan speaker box, gunakan pinset plastik atau kuku untuk melepas 2 pengait kabel RF pada PCB bawah, serta lepaskan bantalan kabel RF sebelah kiri dengan pinset, lepaskan 2 kabel RF panjang, lalu lepaskan braket PCB atas, lepaskan 3 pengait kabel RF pada ujung PCB atas, gunakan pinset untuk melepaskan papan 7 seperti ditunjukkan pada gambar berikut.

Gambar 4.3.8

Catatan：tekan pengait di antara PCB atas dan papan A dengan tangan, lalu tarik kabel RF dari penutup secara perlahan (tidak boleh langsung menarik dari ujung PCB atas untuk mencegah dudukan kabel RF terlepas).

Melepas Braket Papan F, PCB Atas, Slider, Papan A

Keluarkan slider dari jalurnya dengan cara mendorongnya ke atas, posisi lensa mengarah ke atas. Dengan obeng listrik, lepaskan 4 sekrup 3.0mm seperti pada Gambar 4.3.9 dan 1 sekrup 3.0mm pada PCB bawah (biru); dengan pinset atau jari, lepaskan kedua braket papan F pada sisi kanan dan kiri, lepaskan pengait BTB motor gear box, papan U di sisi atas dan bawah, papan C, pengait BTB papan L, dan lepaskan papan A, slider, serta PCB atas dilepaskan bersamaan, dengan pinset atau jari lepaskan pengait RF slider pada kedua sisi PCB atas, dan 2 pengait BTB papan F, pisahkan PCB atas dengan slider.

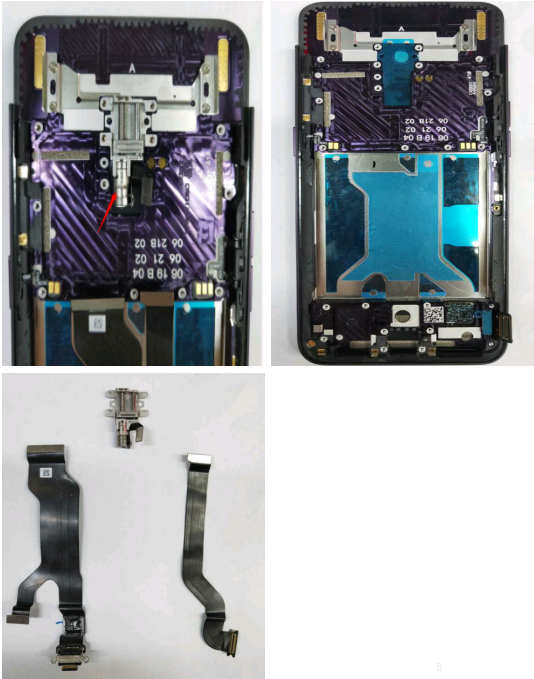

Melepas Gear Box Motor, Papan U, Papan L

Lepaskan gear box motor dari sudut kiri bawah motor dengan menggunakan pinset plastik, lepaskan papan U dan papan L dari atas ke bawah, setelah dilepaskan, lindungi dengan kertas rilis, seperti pada Gambar 4.3.10.

Melepas Tombol dan FPC tombol

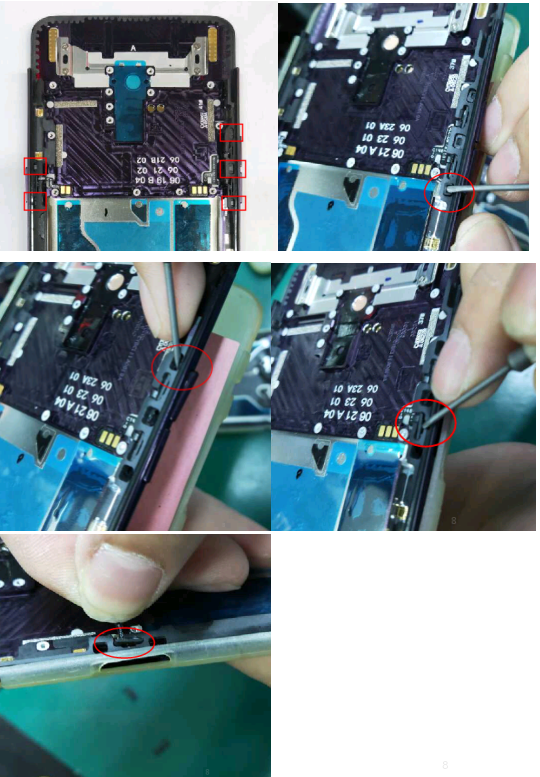

Gunakan obeng (-), dari 5 posisi seperti pada Gambar 4.3.11 untuk melepaskan braket tombol, dengan kepala obeng, angkat tombol dari rongga braket; lalu dari posisi yang ditunjukkan pada gambar, angkat perlahan braket plastik FPC tombol, dan lepaskan FPC dari rangka tengah, tarik FPC tombol perlahan ke arah atas.
Catatan：Saat menggunakan obeng (-) untuk melepaskan braket tombol dan braket FPC, hati-hati untuk tidak menggores rangka plastik battery cover.

Gambar 4.3.11

Melepas Komponen Slider

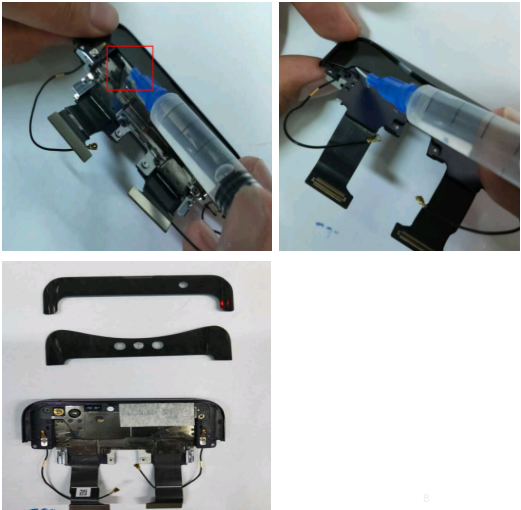

Melepas lensa depan dan belakang：dari celah kiri bawah lensa, teteskan 3-5 tetes alkohol, lalu tegakkan selama 5-10 detik, setelah alkohol meresap, lepaskan perlahan dari celah dengan pinset plastik ataupun kuku. Kamera depan dan belakang komponen slider harus dilindungi dengan lembaran PET atau isolator tahan panas. Catatan: kekuatan tidak boleh terlalu kencang, jangan sampai lensa berubah bentuk.

Gambar 4.3.12

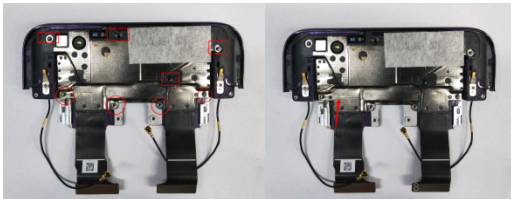

Melepas pressing braket slider: lepaskan 4 sekrup 3.0mm bagian atas dengan obeng listrik (+) (biru), dan 4 sekrup 1.8mm (putih) di bagian bawah. Lepaskan pressing braket dari sudut kiri bawah dengan pinset ataupun kuku.

Gambar 4.3.13

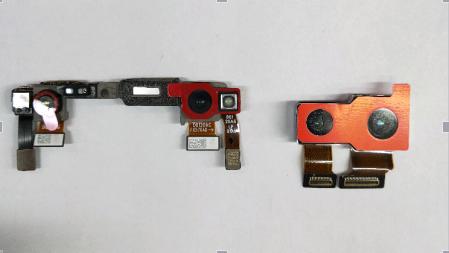

Melepas kamera belakang, komponen struktur cahaya: Dengan pinset atau braket, lepaskan 2 BTB kamera belakang dari sepanjang sisi BTB, lalu lepaskan kamera belakang dan lindungi dengan kertas rilis. Lepaskan 4 BTB struktur cahaya dari kanan ke kiri, lepaskan komponen struktur cahaya dari posisi receiver, lepaskan papan R dan receiver, kamera depan harus dilindungi dengan kertas rilis.

Gambar 4.3.14

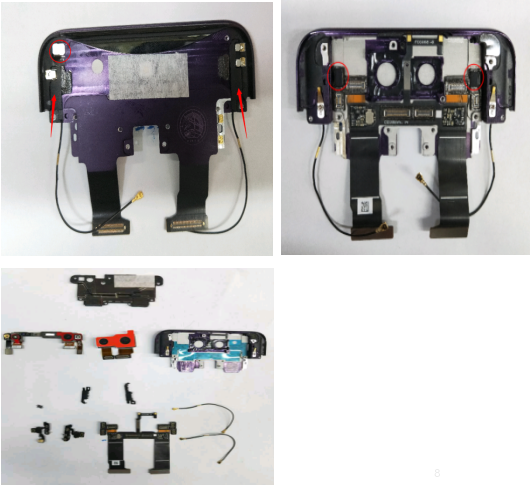

Melepas papan M, D, F: lepaskan pengait BTB papan M dan DDari posisi kamera depan, dan lepaskan braket papan M dan D dari sisi kamera belakang; lepaskan papan F dari sisi kamera depan, perhatikan untuk tidak merobek FPC.

Gambar 4.3.15

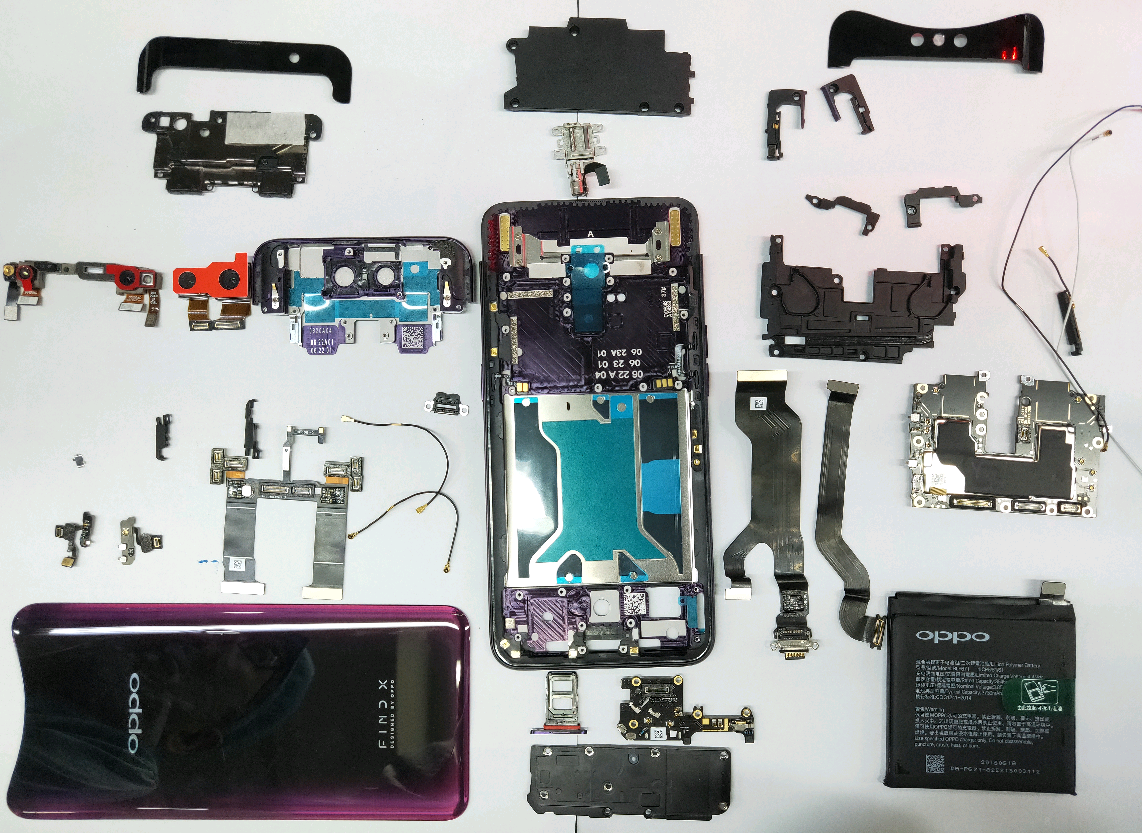

Setelah semuanya dibongkar, akan terlihat seperti pada gambar berikut:

5. Langkah Pemasangan

5.1 Material yang Harus Diganti

Braket Komponen Slider	Papan F/ Braket Papan F	Lensa Kamera Belakang	Kabel RF	Papan F	Papan 7 / Braket Papan 7
Lensa Kamera Depan	Papan M/ Braket Papan M	Receiver	FPC/ Braket Tombol	Papan R

5.2 Langkah Pemasangan

1. Ambil FPC USB, masukkan pada rangka tengah, ambil antenna small board, masukkan ke komponen rangka tengah dari sudut kiri bawah, kencangkan dengan 1 sekrup; kaitkan 2 kabel RF antenna small board, perhatikan kabel RF hitam dan putih jangan sampai terbalik. Pasang FPC layar, lalu kaitkan BTB small board layar, lalu pasang speaker, kencangkan dengan 9 sekrup; ambil komponen motor, pasangkan pada komponen rangka tengah.

Gambar 5.1

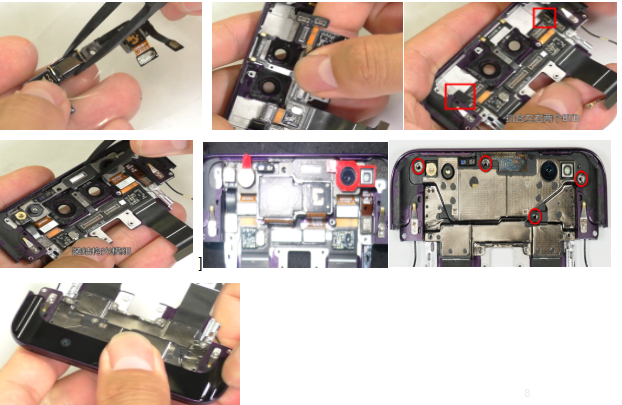

2. Ambil receiver, pasangkan pada braket kamera; pasangkan FPC komponen slider, kaitkan 2 BTB sisi kanan dan kiri; pasang modul struktur cahaya, lalu kaitkan 4 BTB modul struktur cahaya; pasang modul kamera belakang, kaitkan BTB kamera belakang; pasang pressing braket, kencangkan dengan 4 sekrup panjang, dan 4 sekrup pendek; tempelkan lensa kamera depan dan belakang lalu tekan sampai terpasang dengan benar.

Gambar 5.2

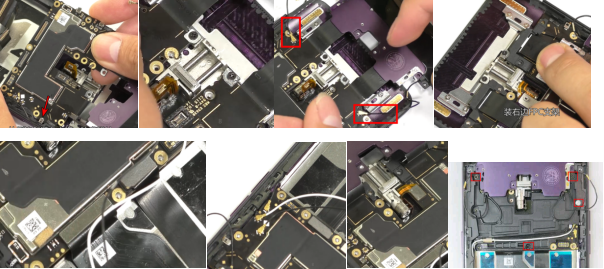

3. Ambil komponen slider, lalu kaitkan pada BTB slider; masukkan PCB atas dari sisi samping, perhatikan kaki pin jangan sampai berubah bentuk, kencangkan PCB atas dengan 2 sekrup; kaitkan 2 sisi kabel RF komponen slider ke PCB atas; balik komponen slider dan rapikan FPC, pasang braket FPC kiri terlebih dahulu, lalu braket FPC kanan; kaitkan kabel RF papan 7; kaitkan kabel RF putih lalu kabel RF hitam; kaitkan BTB motor; ambil braket PCB atas, masukkan ke komponen rangka tengah, perhatikan untuk merapikan kabel RF terlebih dahulu; kencangkan 5 sekrup panjang pada pressing PCB atas.

Gambar 5.3

4. Masukkan komponen slider pada jalurnya, pasangkan braket gear box, perhatikan arah gear box, kencangkan dengan sekrup; rapikan kabel RF ke celah sisi samping, hitam di bawah, putih diatas; rapikan pressing braket kabel RF, lalu pasangkan braket kabel RF sisi kiri, dan masukkan kabel RF ke dalam celah kabel, pasangkan braket kabel RF dari sebelah kanan, tekan ke dalam celah kabel, kanan dan kiri masing-masing dikencangkan dengan 1 sekrup.

Gambar 5.4

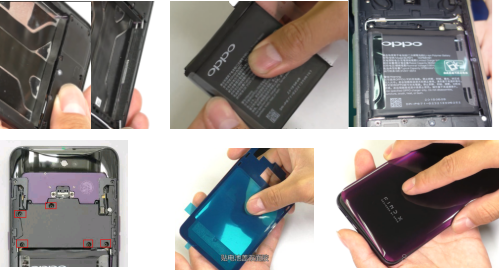

5. Tempelken bantalan bawah (tebal), lalu bantalan sisi (tipis); ambil baterai, tempelkan easy-tear paper, kaitkan BTB dan tekan perlahan, pastikan sudah terpasang dengan benar. Pasang penutup braket PCB atas, dan kencangkan dengan sekrup, tempelkan double-sided battery cover, setelah dipasang, tekan sampai benar-benar terpasang; masukkan card holder.

Catatan: material yang ada pada tabel, jika sudah dilepaskan harus diganti dengan baru, PMC dan Customer Service harus terlebih dahulu menyiapkan material tambahan.

6. Kalibrasi

6.1 Alur Pengoperasian

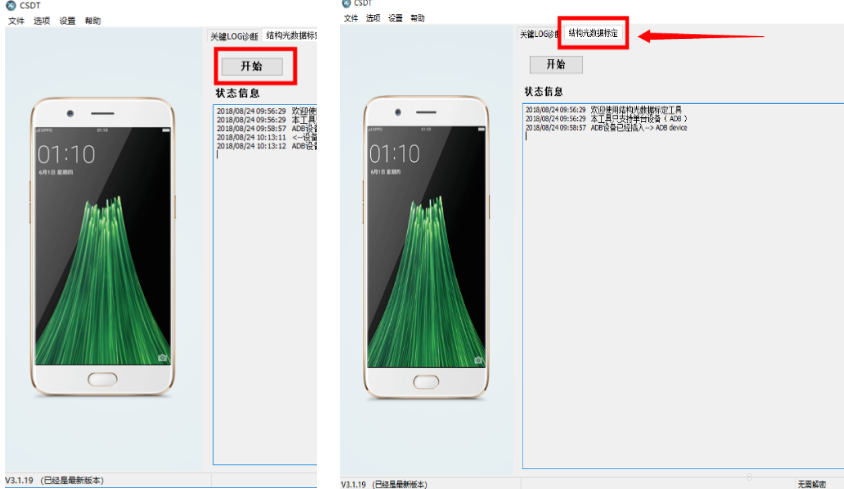

Klik gambar di bawah pada dekstop, aktifkan program, lalu pilih structure light calibration, kemudian hubungkan ponsel ke komputer dengan kabel USB dan masukkan *#8011# pada dial pad.

Menampilkan ADB sudah terhubung, ketika tombol mulai menjadi hitam, klik mulai; antarmuka login OCSM akan ditampilkan; masukkan sandi akun flashing, lalu pilih overseas dan klik konfirmasi; karena tools menggunakan otentikasi MAC2, jika tools menampilkan belum terotentikasi, perlu menggunakan MAC2 untuk otentikasi Salesforce, caranya sama dengan otentikasi flashing tool.

Mulai structured light calibration, cabut ponsel ketika hasil kalibrasi menunjukkan PASS, lalu lakukan kalibrasi fungsi structur light pada ponsel.

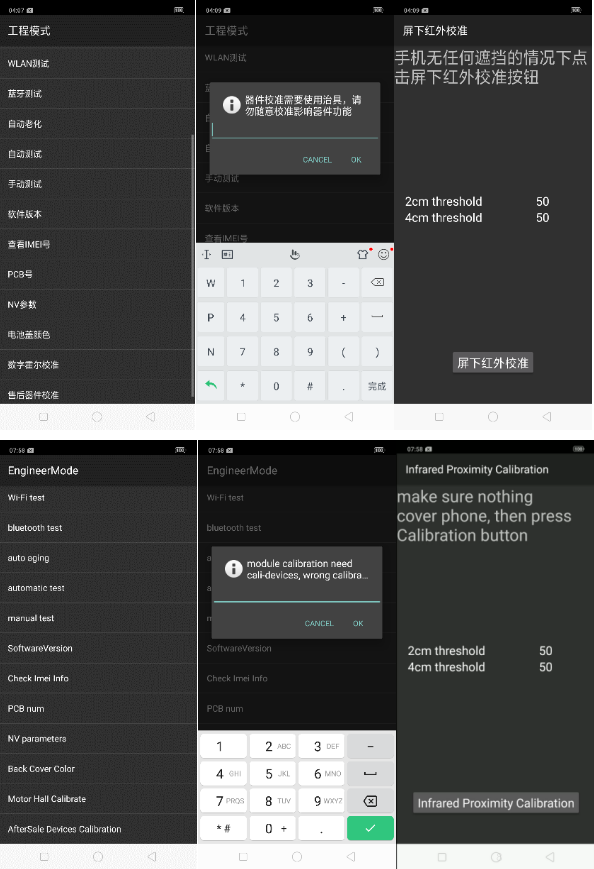

Masukkan *#899# pada dialpad, pilih “Aftersales Calibration”, dan ketika menampilkan: “Device calibration requires jigs, please do not arbitrarily affect the device function”, masukkan 6776 lalu klik OK, lalu lakukan kalibrasi inframerah, letakkan ponsel di atas meja, klik kalibrasi inframerah otomatis di bawah layar

Setelah kalibrasi inframerah selesai, secara otomatis akan memasuki kalibrasi structured light proximity sensor. Klik untuk memulai kalibrasi secara otomatis; setelah tes selesai, maka akan otomatis masuk ke kalibrasi layar sentuh. Jika hasil menampilkan “√”, ketiganya lulus dan tes selesai.

7. Test Fungsional

7.1 Alur Pengujian

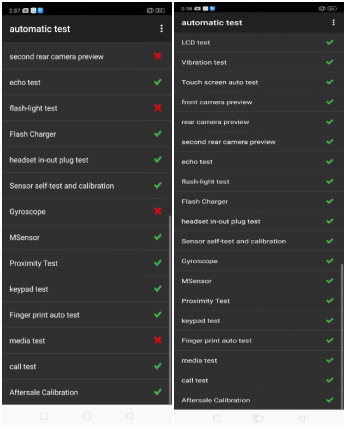

Masukkan *#899# pada dialpad > tes otomatis > masuk tes fungsi; Setelah item tes yang sesuai diuji, kotak “Confirm (konfirmasi)” akan muncul. Jika item tes tidak muncul otomatis dalam waktu yang ditentukan, tekan tombol kembali untuk memunculkan kotak “Confirm (konfirmasi)”. Jika hasil tes tidak normal maka pilih “FAIL (gagal)” jika hasil tes normal pilih “PASS (lulus)”.

7.2 Persyaratan Pengujian

Setelah 21 pengecekan telah dilakukan, layar akan menampilkan hasil tes. Jika “PASS” akan terlihat tanda “√”, jika ”FAIL” akan terlihat tanda “X” seperti pada gambar 6-1. Lakukan perbaikan dan tes ulang untuk komponen terkait yang hasil tesnya menampilkan “X” seperti yang ditunjukkan pada gambar 6-2.

No	Konten	Persyaratan
1	Tes Layar	Periksa interface tampilan merah, hijau, biru, putih, hitam, abu-abu, grayscale, dan warna-warni dengan teliti; Jika tidak ada titik hitam atau terang dan kejanggalan lainnya, maka fungsi layar baik.
2	Tes Getar	Motor bergetar selama 3 detik 1. Dekatkan vibrator ke telinga dan periksa apakah ada suara getaran yang berisik; 2. Periksa apakah ada getaran atau getaran terasa lemah. Jika getaran yang dihasilkan normal (tidak lemah atau berisik), maka fungsi vibrator normal.
3	Tes Layar Sentuh	Jika setelah auto test layar muncul tulisan “PASS” dan otomatis masuk ke tes selanjutnya, berarti fungsi layar sentuh normal.
4	Preview Kamera Depan	1. Setelah masuk ke kamera, arahkan kamera ke permukaan berwarna putih dan periksa apakah ada titik hitam, garis hitam, ataupun blur; 2. Arahkan ke permukaan berwarna hitam dan periksa apakah ada titik cahaya, titik putih, ataupun blur. Jika tidak ada fenomena seperti yang disebutkan diatas, maka fungsi kamera depan normal.
5	Preview Kamera Belakang	1. Setelah masuk ke kamera, arahkan kamera ke permukaan berwarna putih dan periksa apakah ada titik hitam, garis hitam, ataupun blur; 2. Arahkan ke permukaan berwarna hitam dan periksa apakah ada titik cahaya, titik putih, ataupun blur; 3. Arahkan ke permukaan yang ada tulisan dan periksa apakah tulisan jelas dan dapat dibaca. Jika tidak ada fenomena seperti yang disebutkan diatas, maka fungsi kamera belakang normal.
6	Preview Kamera Belakang Sekunder	1. Setelah masuk ke kamera, arahkan kamera ke permukaan berwarna putih dan periksa apakah ada titik hitam, garis hitam, ataupun blur. 2. Arahkan ke permukaan berwarna hitam dan periksa apakah ada titik cahaya, titik putih, ataupun blur. 3. Arahkan ke permukaan yang ada tulisan dan periksa apakah tulisan jelas dan dapat dibaca. Jika tidak ada fenomena seperti yang disebutkan diatas, maka fungsi kamera belakang sekunder normal.
7	Tes Gema	Klik “MIC utama”, saat menguji, tiupkan angin ke dalam lubang MIC. Jika pada receiver terdengar suara, maka fungsi MIC utama normal; Klik “MIC sekunder”, saat menguji, tiupkan angin ke dalam lubang MIC sekunder. Jika pada receiver terdengar suara, maka fungsi MIC sekunder normal. Tekan tombol kembali untuk masuk ke kotak ”Confirm (konfirmasi)”.
8	Tes Lampu Flash	Buka lampu flash, jika lampu flash dapat terbuka dan tidak ada keanehan pada warnanya, maka fungsi lampu flash normal. Tunggu 5 detik dan tekan kembali untuk masuk ke kotak “Confirm (konfirmasi)”.
9	Tes Pengisian Daya（Flash charge）	Gunakan adaptor dan kabel USB original dari OPPO. Jika pada layar muncul tulisan “PASS” dan otomatis masuk ke tes selanjutnya maka fungsi pengisian daya normal.
10	Tes Earphone	Masuk ke interface tes earphone, pasang dan lepaskan earphone bawaan dari OPPO. Jika pada layar muncul tulisan “PASS” dan otomatis masuk ke tes selanjutnya maka fungsi earphone normal.
11	Tes Sensor dan Kalibrasi Otomatis	Ponsel diletakkan di permukaan yang datar, klik item pertama dari kalibrasi, jika semua menampilkan “PASS” dan otomatis masuk ke tes selanjutnya maka fungsi sensor dan kalibrasi normal.
12	Tes Giroskop	Setelah memasuki tes, gambarkan grafik angka “8” pada ponsel, layar menunjukkan “PASS” dan otomatis masuk ke tes selanjutnya maka tes giroskop normal.
13	Tes M-Sensor	Goyangkan ponsel ke kanan dan kiri, Jika pada layar muncul tulisan “PASS” dan otomatis masuk ke tes selanjutnya maka fungsi M-sensor normal.
14	Tes Infra Merah Daya Rendah（100mA）	Gunakan telapak tangan untuk menutupi lubang sensor cahaya (bagian kanan atas layar), layar akan berubah menjadi hijau, setelah hasil tes menampilkan “PASS” dan otomatis masuk ke tes selanjutnya, maka fungsi infra merah normal.
15	Tes Infra Merah Daya Normal（150mA）	Gunakan telapak tangan untuk menutupi lubang sensor cahaya (bagian kanan atas layar), layar akan berubah menjadi hijau, setelah hasil tes menampilkan “PASS” dan otomatis masuk ke tes selanjutnya, maka fungsi infra merah normal.
16	Tes Tombol	Tekan tombol daya dan tombol volume satu per satu, jika tombol dapat ditekan dengan normal (tidak macet dan terangkat) dan otomatis masuk ke tes berikutnya, maka fungsi tombol normal.
17	Tes Sidik Jari Otomatis	Tes otomatis menampilkan “PASS” dan otomatis masuk ke tes selanjutnya, maka fungsi sidik jari normal.
18	Tes Media	Klik “20-4K(-3dB) signal” untuk melakukan pengecekan fungsi suara media. Putar suara media selama 5 detik, periksa apakah speaker bersuara, suara kecil, suara bising, suara pecah, dll, setelah waktu tes habis akan otomatis masuk ke kotak “Confirm (konfirmasi)”. Jika tidak ada fenomena yang disebutkan di atas, maka fungsi media normal.
19	Tes Panggilan	Jika ponsel terpasang kartu SIM, hubungi nomor operator yang tersedia. Jika tidak terpasang kartu SIM, hubungi 112 untuk pengecekan (disarankan tes dengan kartu SIM terpasang). Periksa reveiver, jika panggilan normal, tidak ada suara bising, suara kecil, atau tidak bersuara, maka fungsi panggilan normal.
20	Tes NFC	Setelah ponsel otomatis memilih mode SIM1, dekatkan area kamera belakang ke mesin NFC reader. Jika warna lampu berubah dari merah ke hijau dan muncul suara “BEEP”, maka fungsi NFC normal.
21	Tes TOF	Arahkan kamera belakang ke telapak tangan, fokuskan selama 5 detik, jika pada pratinjau kamera dapat dengan jelas melihat struktur garis telapak tangan, maka fungsi TOF normal.

8. Perhatian Umum

8.1 Kalibrasi harus dilakukan setelah selesai melakukan pergantian PCB atas / komponen layar / modul fingerprint pada ponsel；
8.2 Setelah pemasangan harus melakukan kalibrasi terlebih dahulu sebelum melakukan tes fungsional, untuk menjamin fungsi normal setelah perbaikan；
8.3 Jika saat dibawa ke Service Center ponsel tidak memakai anti gores / memakai anti gores bukan bawaan maka harus menggantikannya dengan anti gores asli dan melakukan kalibrasi;
8.4 Ada beberapa tes fungsional yang memerlukan analisis dari teknisi, seperti tes LCD, tes getaran, pre-test, post-test, tes lampu flash, tes gema, tes audio, dan tes panggilan. Sehingga penilaian dan penetapan hasil analisis teknisi harus mengikuti persyaratan pengecekan;
8.5 Dilarang untuk menekan tombol kembali dan menentukan hasil tes sebelum tes selesai untuk menjamin keakuratan hasil tes.

Panduan Servis Find X V1
