၁။ နိဒါန္း

ထိေတြ႕ PCB ဘုတ္အဖြဲ႕မ်ား၊ ဖန္သားျပင္မ်ား၊ ကင္မရာမ်ားႏွင့္အာ႐ုံခံကိရိယာမ်ားအတြက္အဓိက ESD ပ်က္စီးမႈသည္ Chip-CPU၊ EMMC၊ touch-screen IC စသည္ျဖင့္လူသိမ်ားသည့္ transistor ပစၥည္းမ်ား၏ေပါင္းသင္းဆက္ဆံေရးေၾကာင့္ ESD ပ်က္စီးမႈႏွင့္ ESD သည္ ထိေတြ႕ PCB ဘုတ္မ်ား၊   ဖန္သားျပင္, ကင္မရာမ်ား, အာ႐ုံခံကိရိယာမ်ားဝွက္ထားေသာအႏၲရာယ္မ်ားကိုေဆာင္ၾကဥ္းလိမ့္မည္။ ၎သည္ထိုအခ်ိန္ကမျမင္ရေသာေၾကာင့္လုံးဝပ်က္စီးရန္အခ်ိန္အနည္းငယ္ၾကာႏိုင္သည္။ အသုံးျပဳသူစိတ္ေက်နပ္မႈႏွင့္ကုန္ပစၥည္းျပဳျပင္ထိန္းသိမ္းမႈအရည္အေသြးကိုတစ္ႀကိမ္လွ်င္သက္ေရာက္မႈရွိသည္။ ESD မွအီလက္ထေရာနစ္ပစၥည္းမ်ားေၾကာင့္ျဖစ္ေပၚလာေသာပ်က္စီးမႈမ်ားသည္မၾကာခဏျဖစ္ပြားေလ့ရွိၿပီးေန႔စဥ္ျပဳျပင္ျခင္းအတြက္မလိုအပ္ေသာျပႆနာမ်ားျဖစ္ေစေသာေၾကာင့္ ESD ကာကြယ္မႈအတြက္ေဖာက္သည္ ဝန္ေဆာင္မႈစင္တာမ်ား၏လိုအပ္ခ်က္မ်ားျမင့္တက္လာသည္။ ဤလမ္းၫႊန္စာအုပ္သည္ကုမၸဏီ၏ ESD ပစၥည္းကိရိယာမ်ားအတြက္တပ္ဆင္သည့္လုပ္ထုံးလုပ္နည္းမ်ားကိုရွင္းလင္းရန္ေရးဆြဲထားျခင္းျဖစ္သည္။

မွတ္ခ်က္ - ဤလမ္းၫႊန္သည္ OPPO ေဖာက္သည္ဝန္ေဆာင္မႈစင္တာမ်ားမွစိတ္ႀကိဳက္ျပဳျပင္ထားသည့္ ESD ကာကြယ္မႈပစၥည္းကိရိယာမ်ားတပ္ဆင္ျခင္းႏွင့္သက္ဆိုင္သည္။
အထူးမွတ္ခ်က္မ်ား - ဤ ESD ကိရိယာ၏အဓိကလိုင္းတြင္ယိုစိမ့္ကာကြယ္မႈဆိုင္ရာခလုတ္ကိုတပ္ဆင္ျခင္းသည္အေကာင္းဆုံးျဖစ္သည္။ ယိုစိမ့္ကာကြယ္မႈခလုတ္သည္အဆုံးသတ္ႏွစ္ခုစလုံးတြင္ null ႏွင့္ live wires တို႔အား ျဖတ္၍ စစ္ေဆးသည္။ အကယ္၍ လက္ရွိျဖတ္သန္းမႈသည္ ပုံမွန္မဟုတ္ေသာေၾကာင့္ ယိုစိမ့္မႈရွိေၾကာင္းၫႊန္ျပပါက တပ္ဆင္စဥ္အတြင္း socket ကိုျဖဳတ္ထုတ္ျခင္း၏ဤေျဖရွင္းခ်က္တြင္လုံၿခဳံေရးျပႆနာမ်ားပါ ဝင္သည္။ ထို႔ေၾကာင့္ main switch ကို disconnect လုပ္ၿပီးေနာက္ socket အတြင္းရွိ port သည္ current မရွိျခင္းရွိမရွိစစ္ေဆးရန္လွ်ပ္စစ္ pin ကိုအသုံးျပဳရမည္။

၂။ ESD ကိရိယာ ျခံဳငုံၾကည့္ျခင္း

ကုမၸဏီမွစိတ္ႀကိဳက္ျပဳျပင္ထားေသာ ESD ပစၥည္းကိရိယာတြင္ေအာက္ပါအပိုင္း (၆) ခုပါဝ င္သည္။
ESD ဝါယာႀကိဳးမ်ား၊ grounding socket မ်ား (အေပၚႏွင့္ေအာက္ပိုင္း)၊ 1M Ωခံႏိုင္ရည္၊ ဝါယာႀကိဳး terminal ႏွင့္ Screws၊ Tablemat Grounding Buckle, Heat Shrinkable Tube။
အထူးမွတ္ခ်က္။  အပူက်ဳံ႕ႁပြန္သည္အပူခ်ိန္က်ဳံ႕ျခင္း၊ ႏူးညံ့ေသာမီးလွ်ံတားျခင္းႏွင့္အပူႏွင့္ေခ်းျခင္းတို႔ကိုခံႏိုင္ရည္ရွိသည္။ (Exposed wires မ်ားသည္ insulated tape (Price: 0.4 ~ 0.5USD / volume) သို႔မဟုတ္ heat shrinkable tube) ျဖင့္ပတ္ႏိုင္သည္။
Heat-Shrinkable Tube အတြက္အသုံးျပဳမႈနည္းလမ္း - Terminal ႏွင့္ခ်ိတ္ဆက္ထားသည့္ေနရာမွအပူ - shrinkable tube ျဖင့္ဝါယာႀကိဳးကိုရစ္ပတ္ပါ။ အပူ - က်ဳံ႕ႁပြန္ႁပြန္ကိုအပူခ်ိန္ - ၁၈၀ ဒီဂရီခန႔္ရွိေသာအပူ - က်ေစႏိုင္ေသာႁပြန္ကိုအပူေပးသည္။ အပူေပးေသာလက္၏အရွည္အား ၁.၅ စင္တီမီတာထက္ ပို၍ သိုထားရမည္။ ESD တပ္ဆင္ျခင္းဆိုင္ရာဆက္စပ္ပစၥည္းမ်ား၏တိက်ေသာ႐ုပ္ပိုင္းဆိုင္ရာအရာဝတၳဳမ်ားကိုပုံ ၂.၁ တြင္ျပထားသည္။

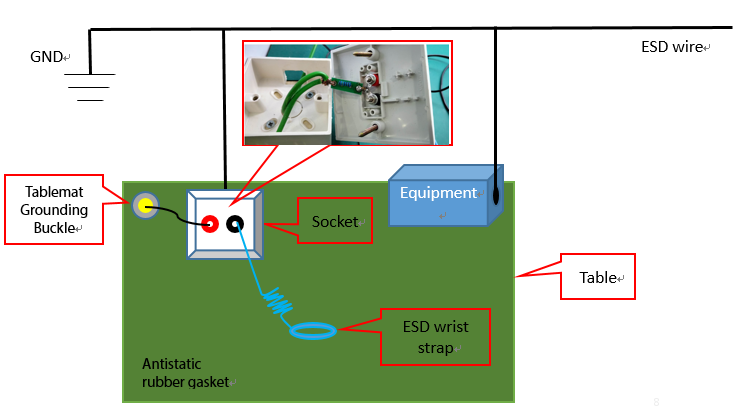

                                                              Figure 2.1

၃။ Grounded GND အတြက္ လက္ရွိ စမ္းသပ္ရန္ နည္းလမ္း(Easy) အႏၱရာယ္ရွိသည္! လွ်စ္စစ္စြမ္းအင္!

①  ၀ ိုင္ယာႀကိဳးကိုစစ္ေဆးရန္နည္းလမ္း။ စမ္းသပ္ရန္ခဲတံကိုသုံးပါ။ ပါဝါဖြင့္ေသာအခါလွ်ပ္စစ္ကေလာင္မီးထြန္းပါက အဆုံးမီးသည္ တိုက္႐ိုက္ဝါယာႀကိဳးျဖစ္သည္။

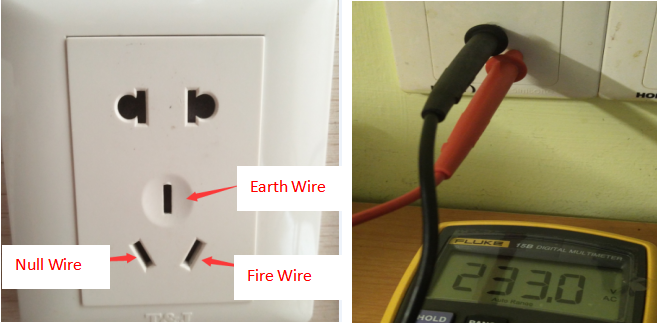

မွတ္ခ်က္ - ေယဘုယ်အားျဖင့္ႀတိဂံ socket သည္ live wire၊ null wire ႏွင့္ earth wire ႏွင့္ (ပုံ ၃-၁ တြင္ျပထားသည့္အတိုင္း) ခ်ိတ္ဆက္ထားသည္။ လွ်ပ္စစ္သည္ live wire ႏွင့္ null wire ကို reverse လုပ္ႏိုင္ေသာေၾကာင့္ test pen ႏွင့္စစ္ေဆးပါ။
② live ႏွင့္ earth wire ၏ voltage သည္ ၂၀၀ သို႔ေရာက္ရွိမရွိတိုင္းတာပါ။ (ျပည္တြင္းဗို႔အားကို အေျခခံ၍)
တိုက္႐ိုက္ဝါယာႀကိဳး၊ ၾကားေနဝါယာႀကိဳးႏွင့္ကမာၻ႕ဝါယာႀကိဳးတို႔ႏွင့္ခ်ိတ္ဆက္ထားေသာႀတိဂံ socket pin မ်ားသည္ (ပုံ ၃-၁ တြင္ျပထားသည့္အတိုင္း) Live ႏွင့္ Earth Wires မ်ား၏ voltage ကိုစမ္းသပ္ရန္ မီတာေပါင္းမ်ားစြာေသာ AC ဗို႔အားဖိုင္ကိုသုံးပါ။ အကယ္၍ ဗို႔အားသည္ 200 Volts ထက္ပိုပါက earth wire သည္ electrostatic device ၏ installation standard ႏွင့္ကိုက္ညီေစရန္ grounded ေကာင္းမြန္သည္။ အကယ္၍ earth wire သည္မေကာင္းပါက static device ကိုတပ္ဆင္ျခင္းသည္ေက်နပ္မႈမရွိပါ။ ပုံ ၃.၂ တြင္ျပထားသည့္အတိုင္း (အပူႏွင့္ေျမျပင္လိုင္းမ်ားသည္ဗို႔အား ၂၀၀ ေက်ာ္အထက္ရွိသင့္သည္)

                                 Figure 3.1                                                                  ပုံ 3.2
Theoretical voltage value reference:
Fire Wire - Null (x): x = 220v ± 20
Fire wire -Earth (y): y=220v±20
Null line - Earth line (z): 0.5v<z<5v
Special ျဖစ္ရပ္ - အကယ္၍ live ႏွင့္ null wire voltage အၾကား voltage သည္သူ႔ဟာသူ 200V သို႔မေရာက္ရွိပါက live ႏွင့္ earth voltage value သည္ live-သုညလိုင္းၾကားရွိ voltage ကိုရည္ၫႊန္းသင့္သည္။ သာဓက - မီးႀကိဳး - ကမာၻ (၁၉၀ ဗို႔)၊ မီး - ကမာၻ၏ဗို႔အားသည္ ၁၈၀ ဗို႔ထက္မက်သင့္ပါ။
ဤနည္းလမ္းကို earth wire တည္ရွိရာေနရာတြင္သာအသုံးျပဳသည္။ အကယ္၍ earth wire မရွိလွ်င္သို႔မဟုတ္ earth wire ကိုျပန္လည္တပ္ဆင္ရန္မလိုအပ္ပါက၎ကို professional professional မ်ားက install လုပ္ၿပီးစမ္းသပ္ရန္လိုအပ္သည္။

၄။ Socket (Easy) တြင္Earth Wire အတြက္ ခ်ိတ္ဆက္ျခင္း နည္းလမ္း

မွတ္စု။ လွ်ပ္စစ္ဓာတ္အားျဖည့္တင္းမႈကိုျဖတ္ေတာက္သင့္သည္။ ထို႔ေနာက္မေတာ္တဆမႈမ်ားကိုေရွာင္ရွားရန္စြမ္းအင္လုံးဝျပတ္ေတာက္သြားၿပီလားစစ္ေဆးရန္လွ်ပ္စစ္ကေလာင္ကိုသုံးပါ။
စမ္းသပ္မႈတန္ဖိုးစံသည္ႏွင့္ကိုက္ညီၿပီးေနာက္ သင္ပထမ ဦးဆုံး ကမာၻေျမဝါယာႀကိဳးအထဲက ဦးေဆာင္လမ္းျပရန္လိုအပ္သည္။ earth wire ႏွင့္ထိေတြ႕မႈရွိေစရန္ earth wire ကို wall socket မွထုတ္ယူသင့္သည္။

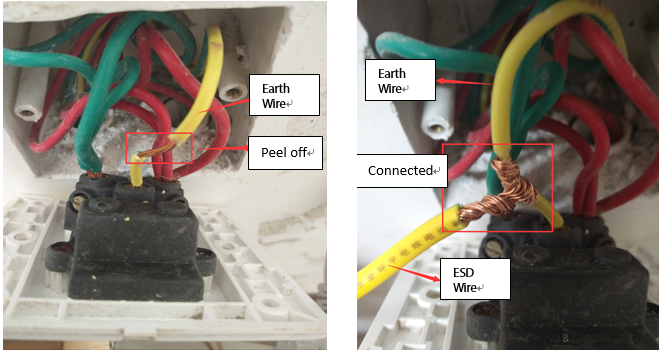

နည္းလမ္း။ ① earth wire ကိုရယူရန္ earth wire ကိုခြၽတ္ပါ။ ②ES ESD ဝါယာႀကိဳးႏွင့္ခ်ိတ္ဆက္ၿပီးေနာက္ ကိုလွ်ပ္ကာတိပ္ျဖင့္တင္းတင္းက်ပ္က်ပ္ထားရန္လိုအပ္သည္။ (ဝါယာႀကိဳးမ်ားအၾကားဆက္သြယ္မႈသည္စက္ဝိုင္း ၄ ခုထက္ပိုေသာအ ဝတ္မ်ားႏွင့္ပတ္ရစ္ထားေသာတိပ္သည္ ၁.၅ စင္တီမီတာထက္ ေက်ာ္လြန္၍ ရွင္းလင္းေသာ earth wire ကိုပတ္ထားသင့္သည္)
ပုံ ၄.၁၊ ၄.၂ ႏွင့္ ၄.၃ တြင္ျပသထားသည့္အတိုင္း wire T-shaped အေကြ႕အေကာက္မ်ားေသာရည္ၫႊန္းမႈအစီအစဥ္ကိုပုံ ၄.၄ တြင္ျပထားသည္။

                                Figure 4.1                                                                Figure 4.1

                             Figure 4.3                                                                Figure 4.4
ခ်ိတ္ဆက္ထားေသာ earth wire သည္1MΩ resistor ႏွင့္ခ်ိတ္ဆက္ရန္လိုအပ္သည္။ resistor ၏ connection method ကိုေအာက္တြင္ေဖာ္ျပထားသည္။

၅။ 1MΩ Resistor၏ Installation

၁ မီလီမီတာΩ resistor ႏွင့္ဆက္သြယ္ေသာအခါ resistor ကိုမခ်ိဳးရန္သတိထားပါ။

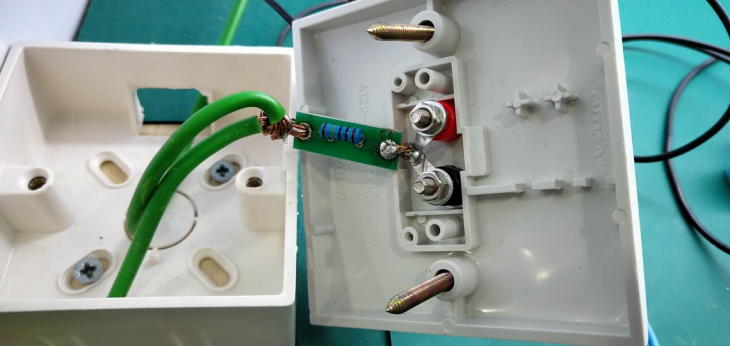

၂။ resistor ၏ဆက္သြယ္မႈကို grounding socket cover ႏွင့္တိုက္႐ိုက္ခ်ိတ္ဆက္ႏိုင္သည္ (ပုံ ၅-၁) ။

                                                                      Figure 5.1
၃။တပ္ဆင္ေနစဥ္အတြင္း ESD ဝါယာမ်ားႏွင့္လြယ္ကူစြာဆက္သြယ္ႏိုင္ရန္အတြက္ resistor ၏ႏွစ္ဖက္စလုံးတြင္ရွိေသာဝါယာမ်ားအား စနစ္တက်ေကြးႏိုင္သည္။

၆။ Grounding Socket တပ္ဆင္ျခင္း

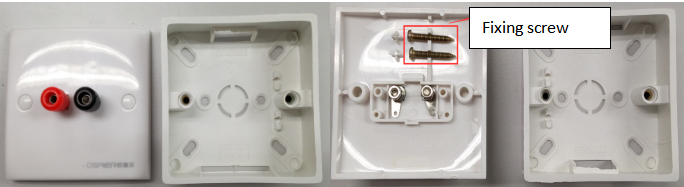

1. ပစၥည္းကိရိယာမ်ား အျပည့္ပါဝင္ေသာ grounding socket ကိုတပ္ဆင္ေသာအခါေနရာေကာင္းတစ္ခုရွာရန္လိုအပ္သည္။ ျပဳျပင္ထိန္းသိမ္းမႈဆိုင္ရာလုပ္ငန္းခြင္ခလုတ္၊ socket ၏တည္ေနရာႏွင့္ႀကိဳတင္စီရင္ဆုံးျဖတ္မႈလိုင္းကိုေလ့လာျခင္းအားျဖင့္သင္တပ္ဆင္ေနစဥ္မလိုအပ္ေသာျပႆနာမ်ားကိုေရွာင္ရွားႏိုင္သည္။ ေအာက္ခံအဖုံးသည္အေပၚပိုင္းႏွင့္ေအာက္ပိုင္းႏွစ္ခုပါဝင္ၿပီးပုံ ၆.၁ ႏွင့္ပုံ ၆.၂ တြင္ျပထားသည္။

                                 Figure 6.1                                                                            Figure 6.2

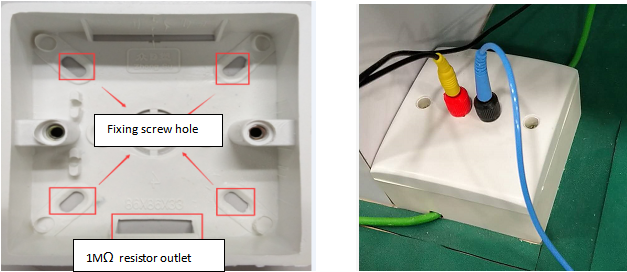

2. တပ္ဆင္ေနစဥ္အတြင္း (ပုံ ၅.၃ တြင္ျပထားသည့္အတိုင္း) grounding socket ၏ေအာက္ပိုင္းအဖုံးကို screw ႏွစ္ခုျဖင့္တပ္ဆင္ရန္၊ grounding socket ၏အေပၚဆုံးအဖုံးကို1MΩ resistor ႏွင့္ခ်ိတ္ဆက္ၿပီးေနာက္ဆုံးတြင္ grounding socket ၏ထိပ္အဖုံးကိုခ်ိတ္ဆက္ရန္ေနရာကိုႀကိဳတင္ေ႐ြးခ်ယ္ပါ။ (ပုံ 6.3 မွာျပထားတဲ့အတိုင္း) screw ႏွစ္ခုႏွင့္အတူအနိမ့္အဖုံးရန္။

                                                                        Figure6.3

၇။ Equipment Grounding အတြက္တပ္ဆင္ျခင္း နည္းလမ္း

1. လွ်ပ္စစ္ပစၥည္းကိရိယာမ်ားကိုေျမျပင္လြယ္ကူေခ်ာေမြ႕ေစရန္ၿငိမ္ေသာဝါယာႀကိဳးေပၚတြင္လွ်ပ္ကာေသးငယ္သည့္အပိုင္းအစတစ္ခုကိုခ်ထားပါ။

သတိေပးခ်က္။
ပစၥည္းကိရိယာထည္ကို လွ်ပ္စစ္မီးမေပးေစရန္ လွ်ပ္စစ္ကိရိယာမ်ားႏွင့္ပစၥည္းကိရိယာအားလုံးကိုႀကိဳးသုံးေခ်ာင္းပါေသာႀကိဳးလိုင္းႏွင့္ခ်ိတ္ဆက္ထားရမည္။ အကယ္၍ ၎လွ်ပ္စစ္ဓာတ္အားလိုင္းႏွင့္မခ်ိတ္ဆက္ပါကထည္ကို grounded လုပ္ရမည္။

၈။ Tablemat ၏Grounding Buckle တပ္ဆင္ျခင္း

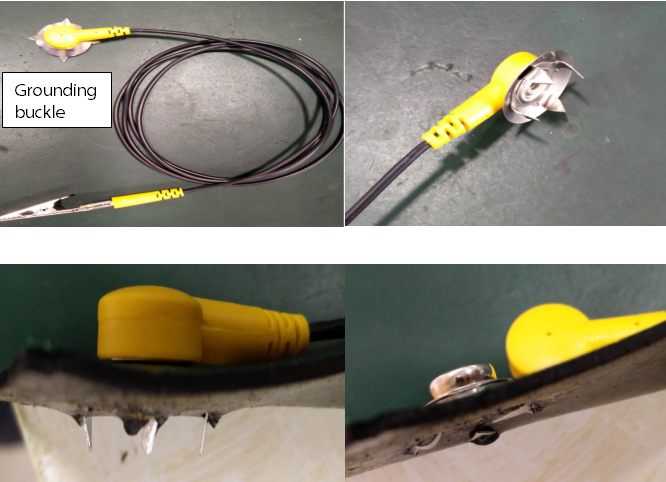

ကုန္းပတ္ႀကိဳးကို တပ္ဆင္ထားေသာ pad ပါအေနအထားကိုေနရာတစ္ေနရာတည္း၌ထားရန္မလိုအပ္ပါ။ ဤလမ္းၫႊန္သည္တပ္ဆင္မႈကိုပိုမိုလြယ္ကူျမန္ဆန္ေစရန္ရည္႐ြယ္သည္။ တပ္ဆင္သည့္အခါ ဦး စြာ grounding buckle ကိုေကြးပါ။ ထို႔ေနာက္ pin ကိုစားပြဲဖ်ာထဲသို႔ထိုးေဖာက္ပါ။ ထို႔ေနာက္ pliers ကို အသုံးျပဳ၍ grounding buckle (ပုံ ၈.၁ တြင္ျပထားသည့္အတိုင္း) ကိုႏွိပ္ပါ။

                                                                      Figure 8.1

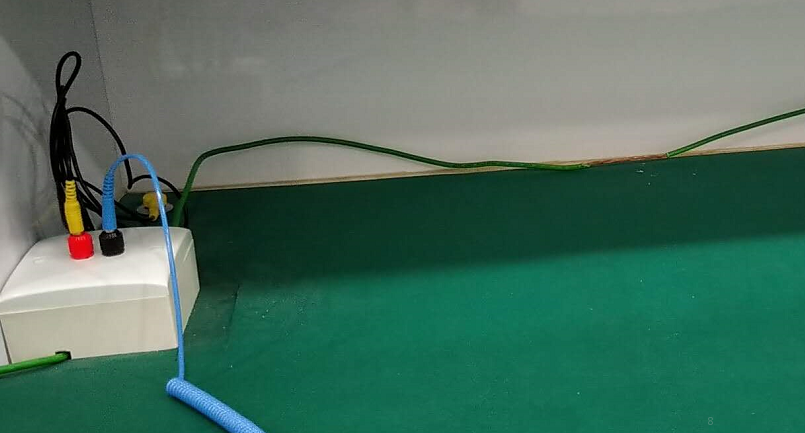

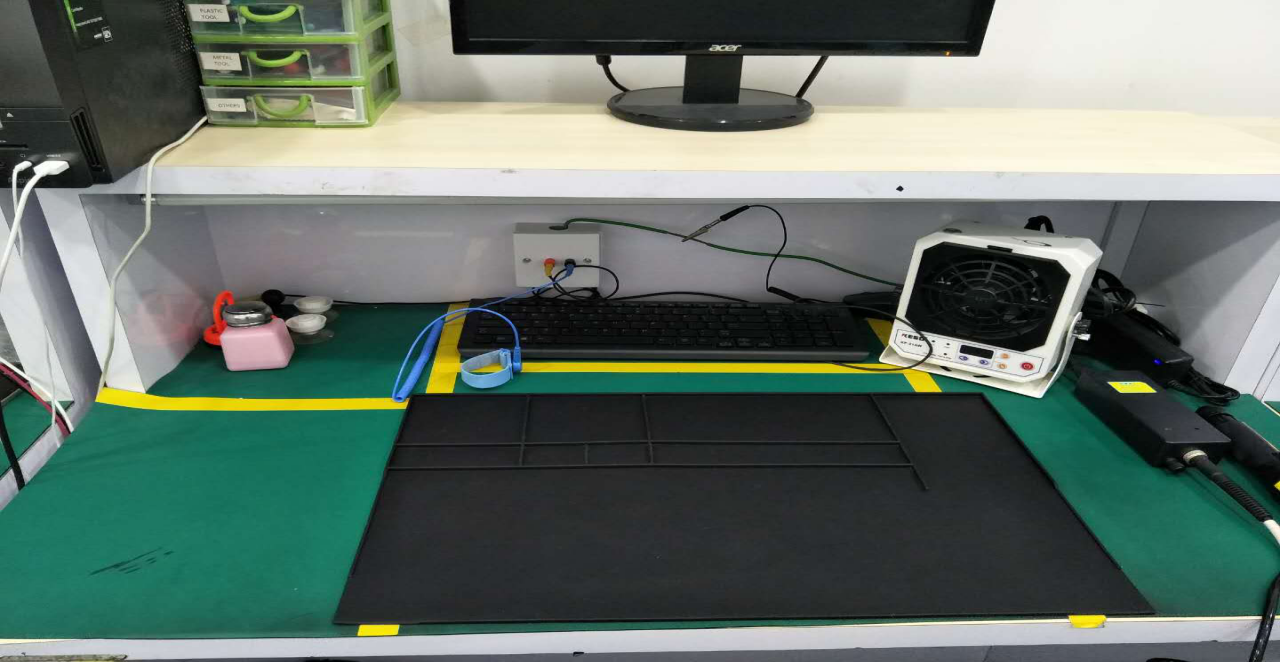

တပ္ဆင္မႈၿပီးေနာက္အလုံးစုံအက်ိဳးသက္ေရာက္မႈကိုေအာက္ပါပုံတြင္ျပထားသည္။


တပ္ဆင္ၿပီးေနာက္ေအာက္ပါကိန္းဂဏန္းတန္ဖိုးကိုစစ္ေဆးပါ။
ၾကည့္ရႈရန္အတြက္ပူးတြဲဖိုင္ကိုၾကည့္ပါ။
