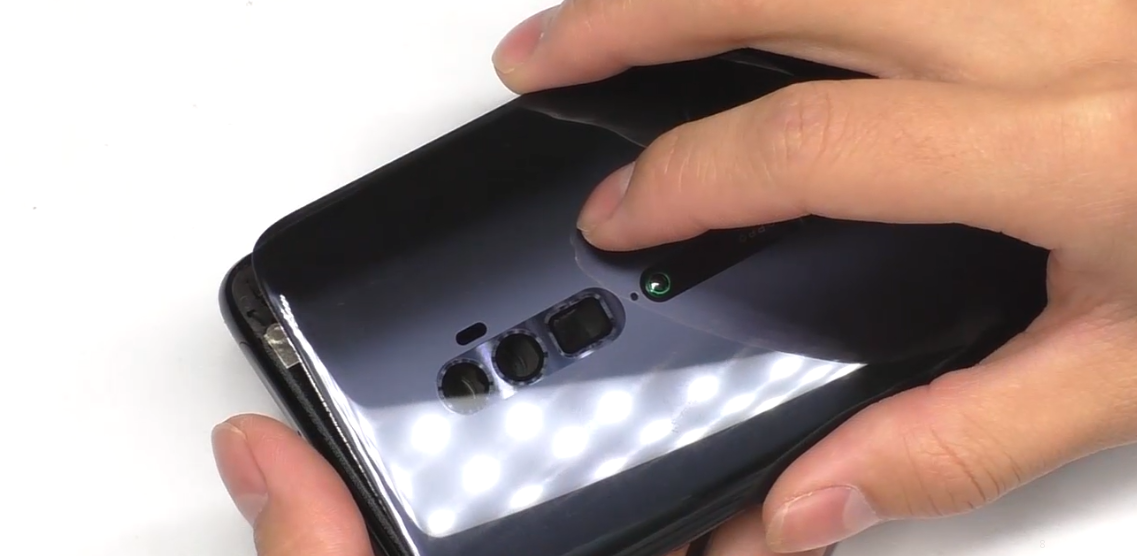

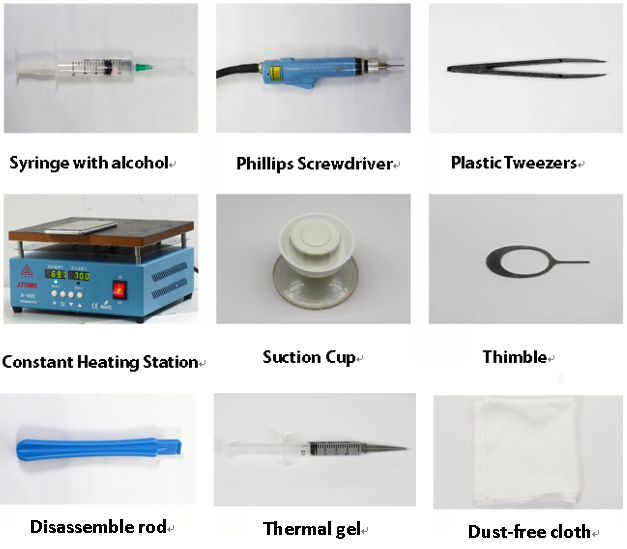

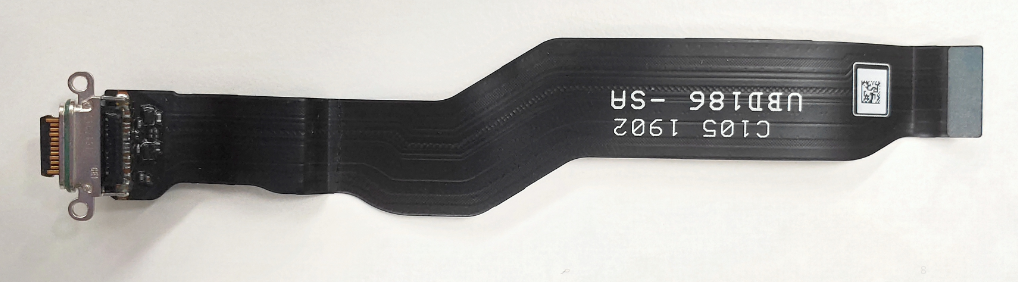

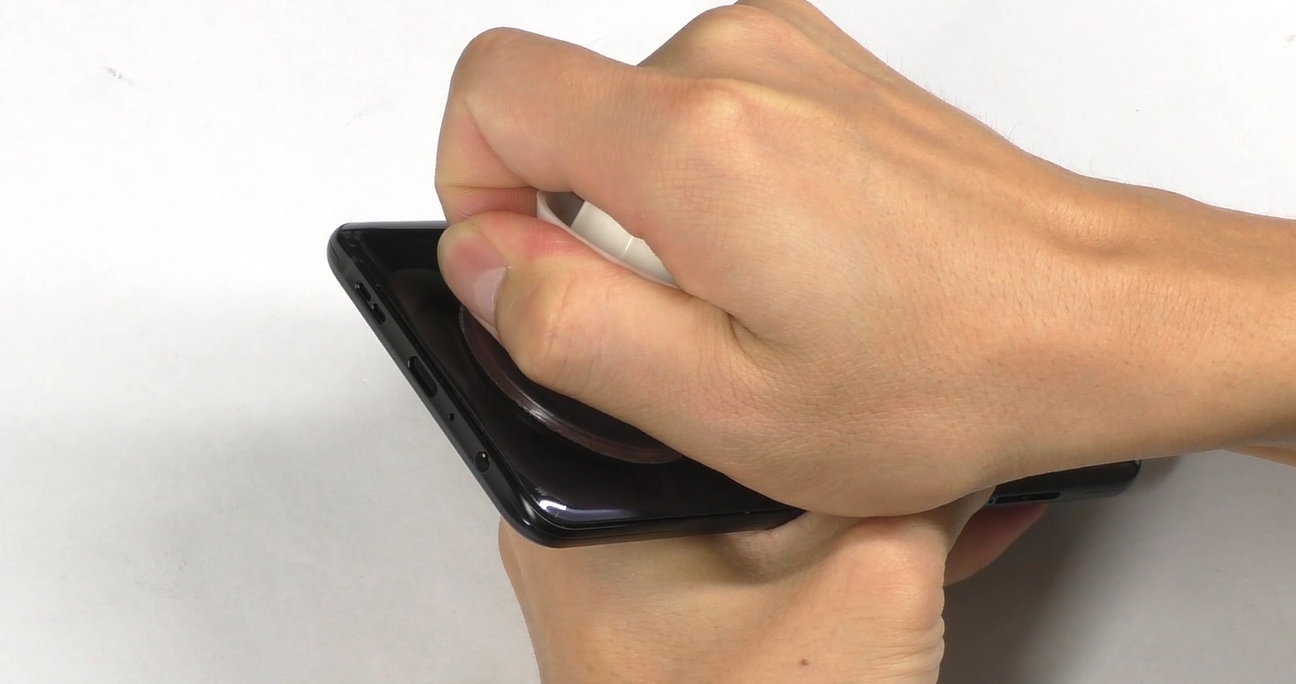

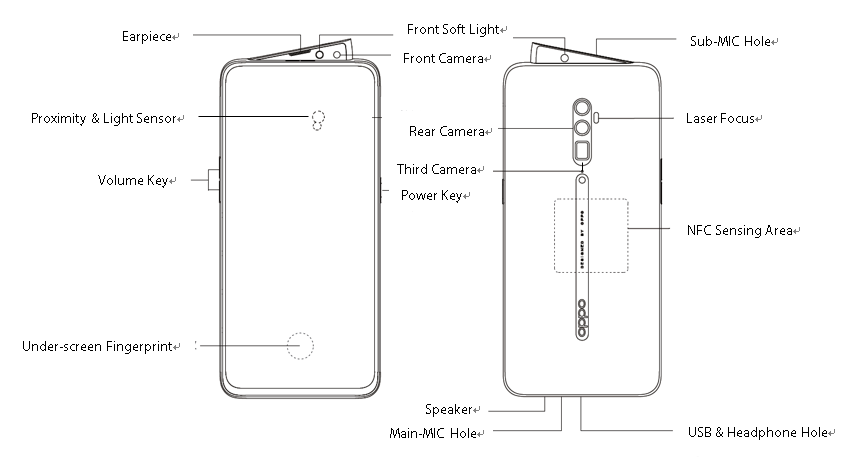

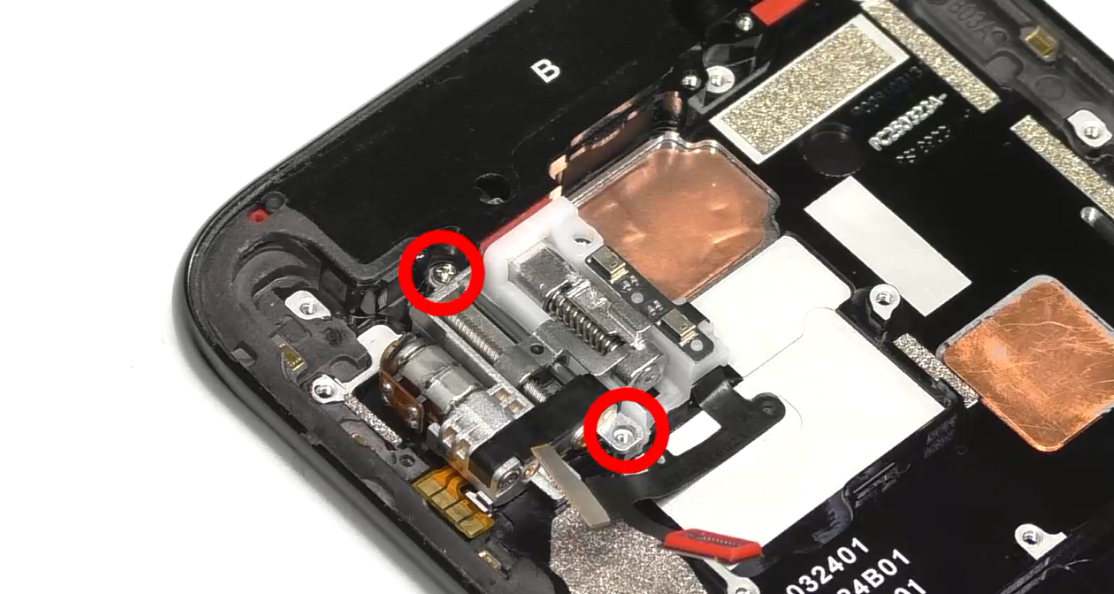

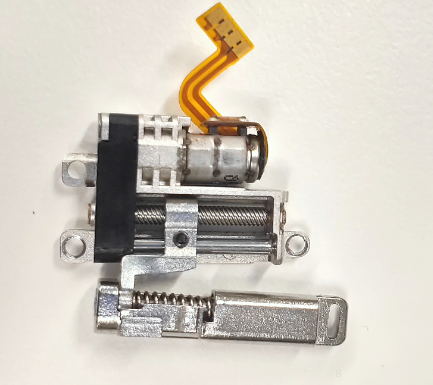

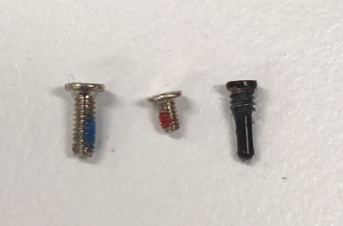

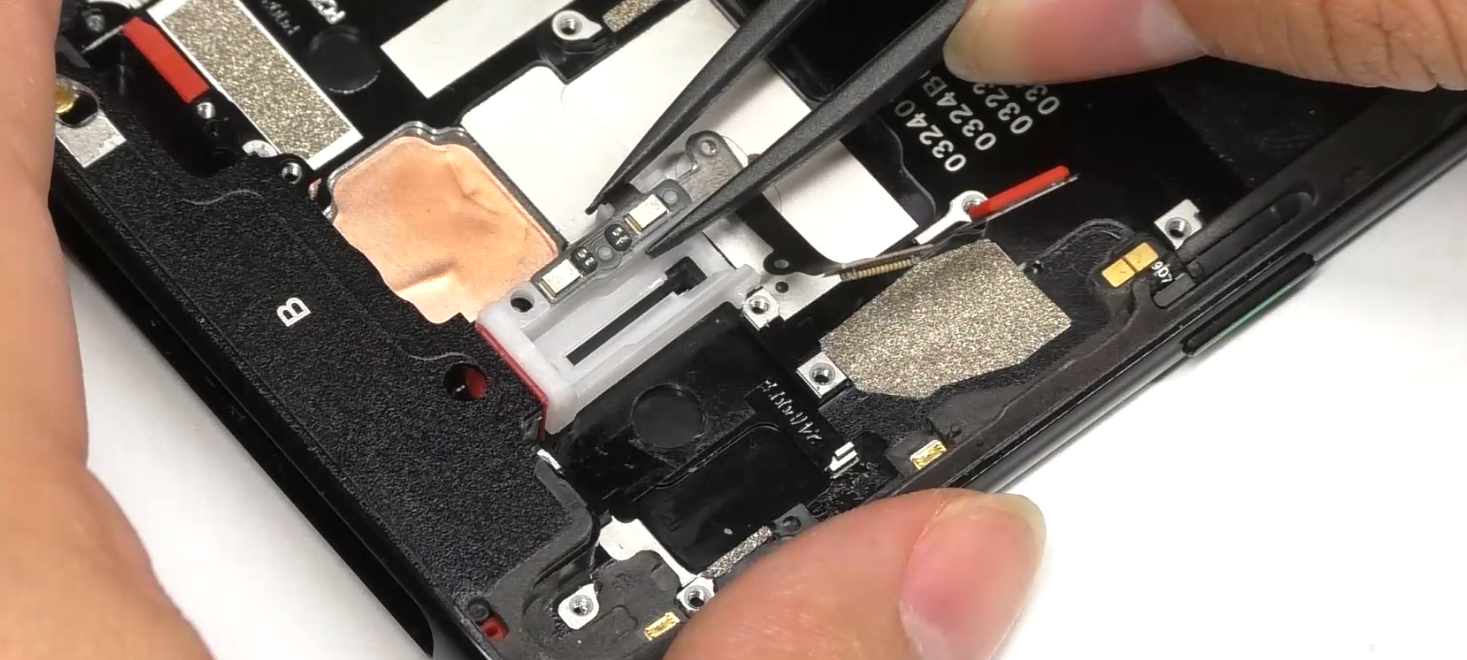

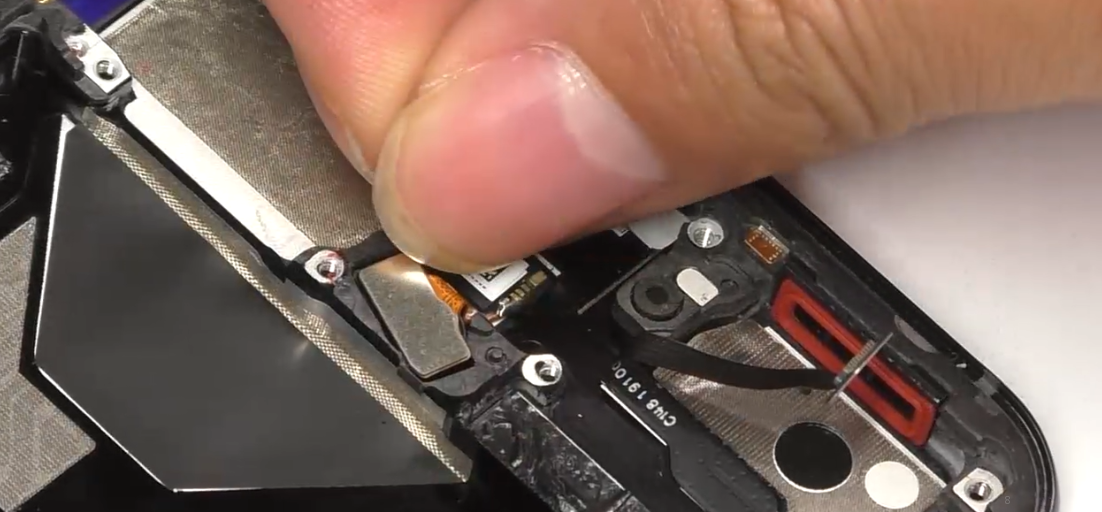

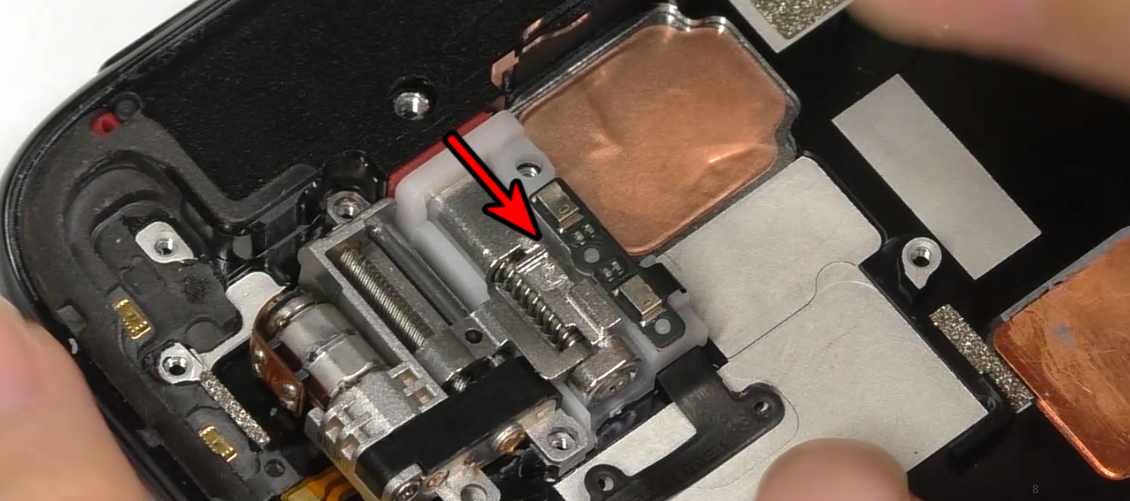

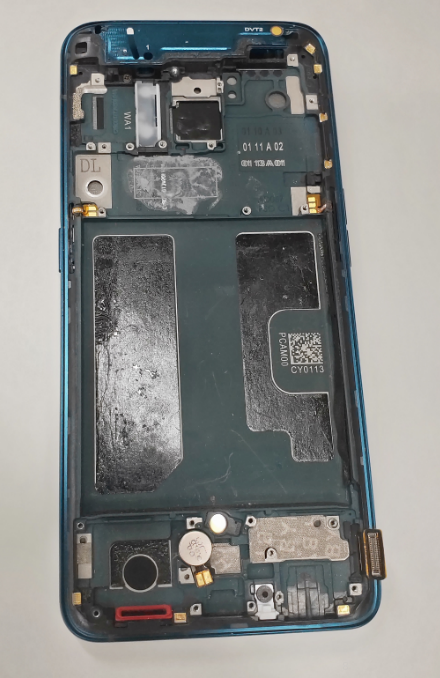

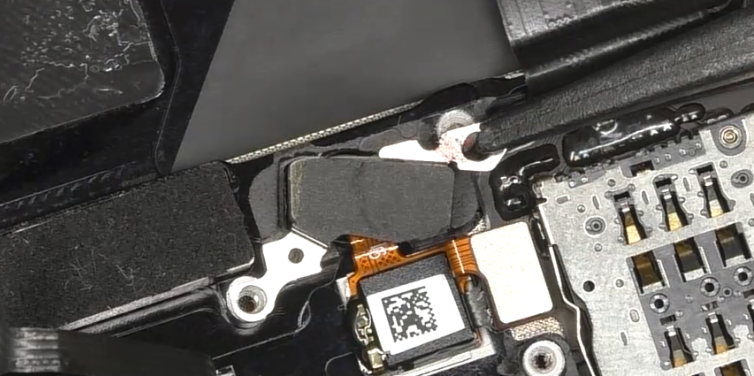

1. Sekrup yang digunakan pada pemasangan braket motor adalah sekrup No.2 sebanyak 2 pcs.

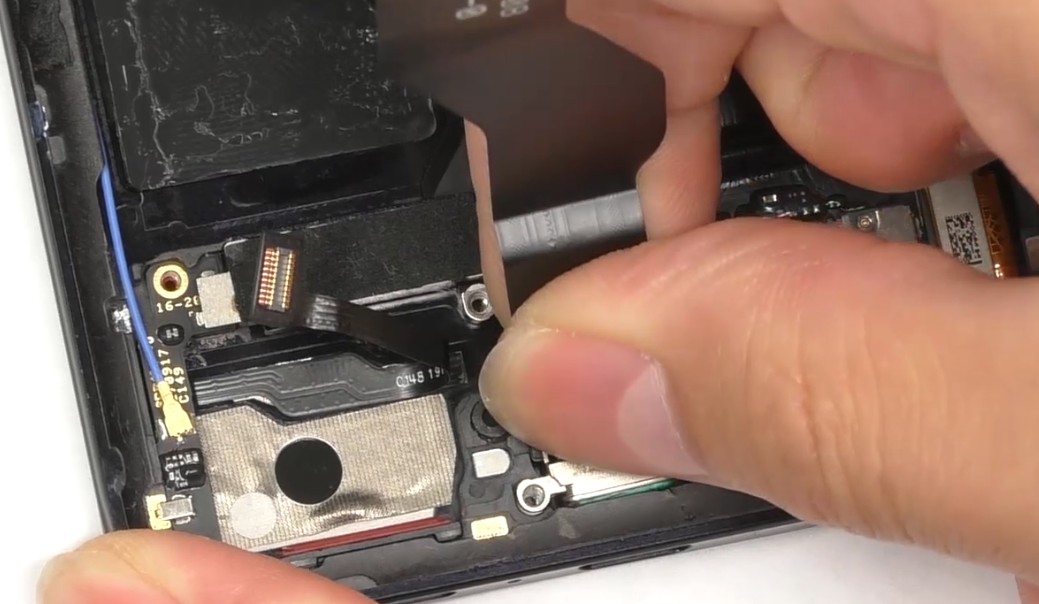

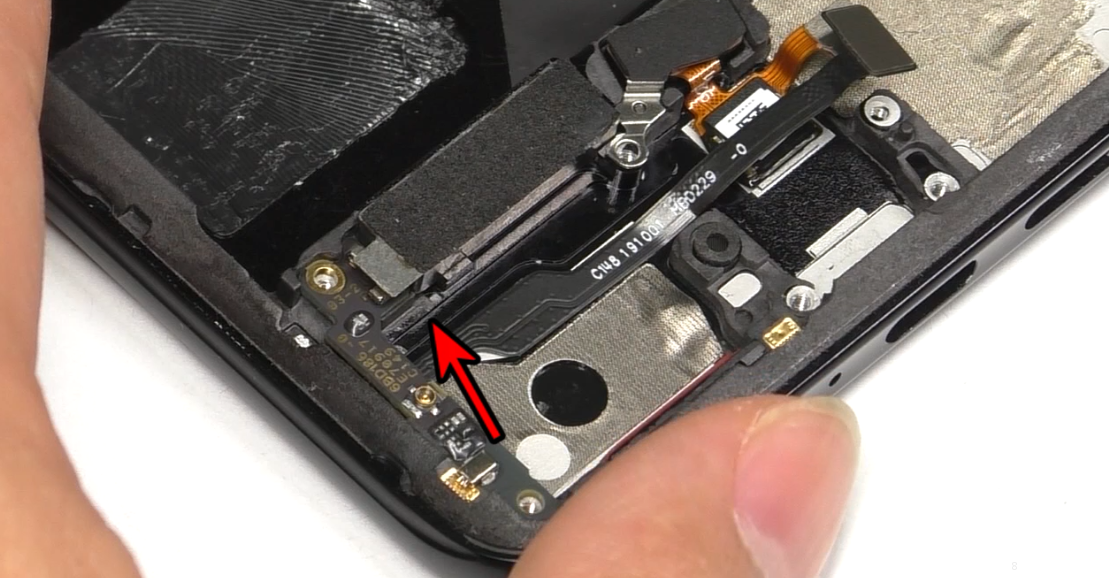

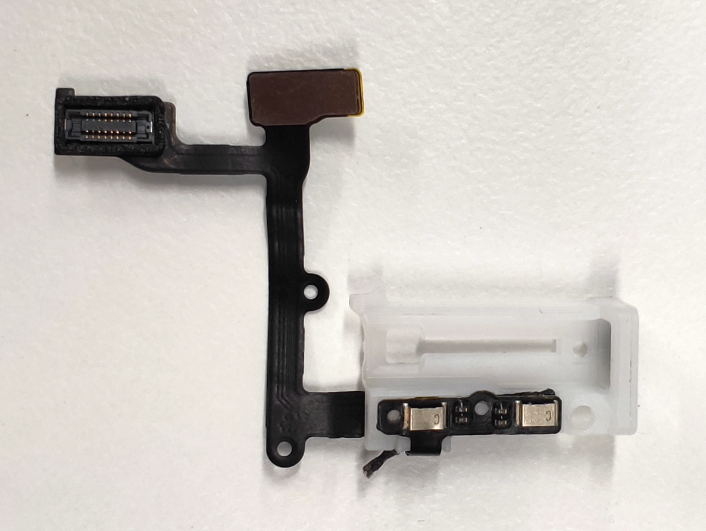

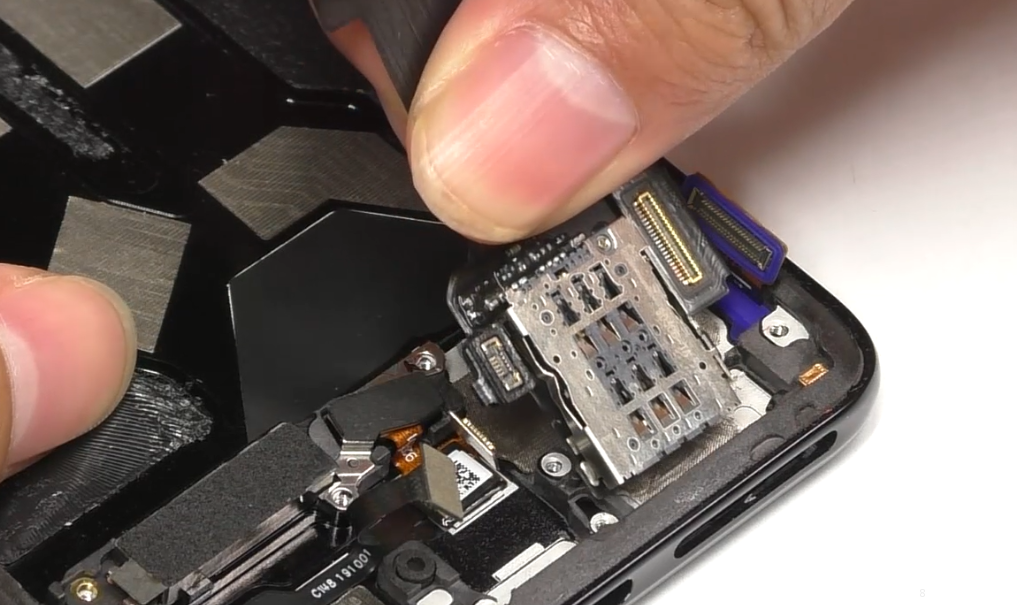

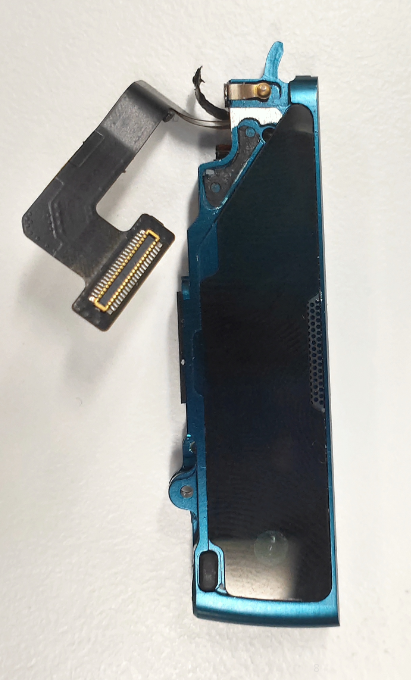

2. Berhati-hatilah untuk menghindari kerusakan pada FPC papan R saat memasang rangka tengah kecil.

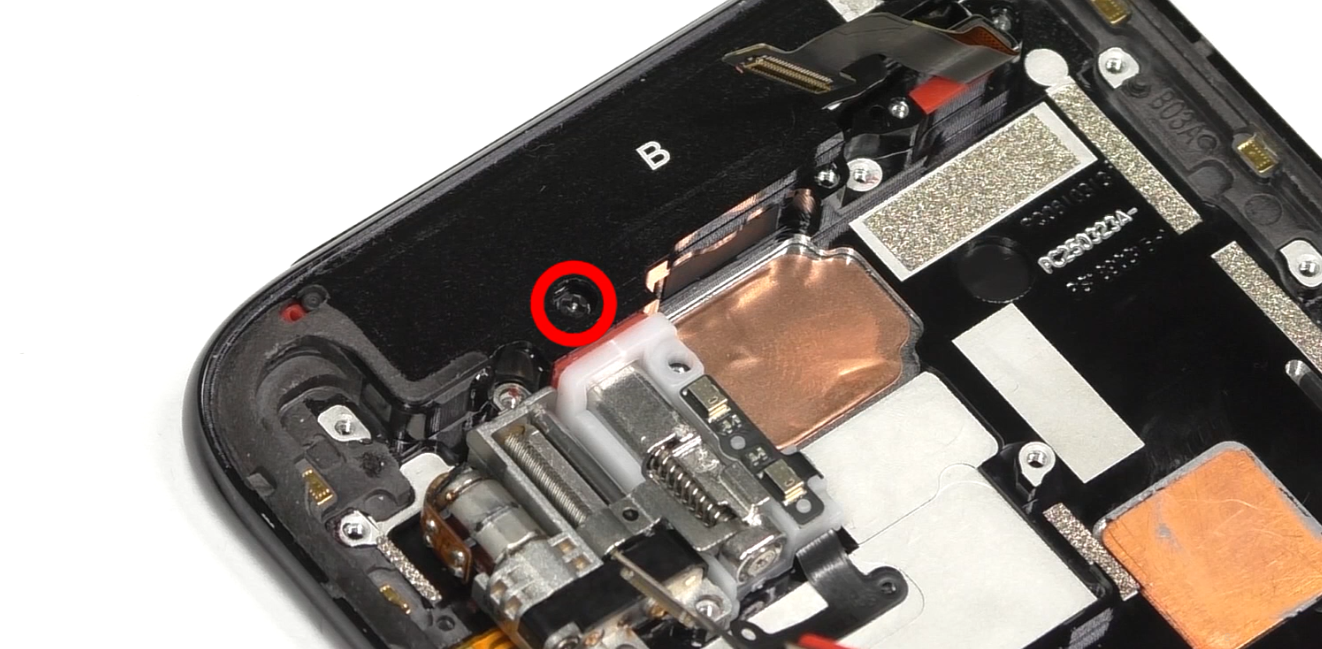

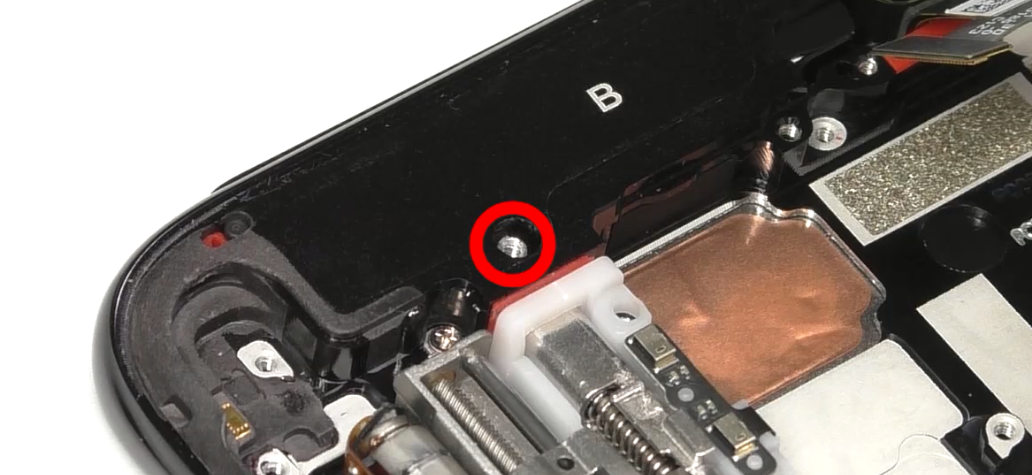

3. Sekrup untuk memasang rangka tengah kecil adalah sekrup No.3 (1 pcs)

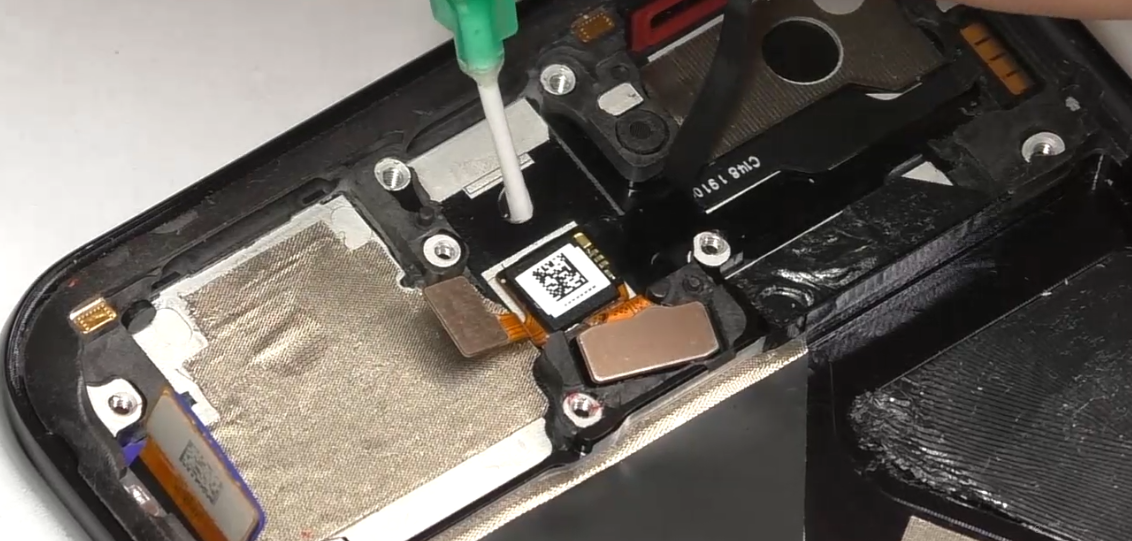

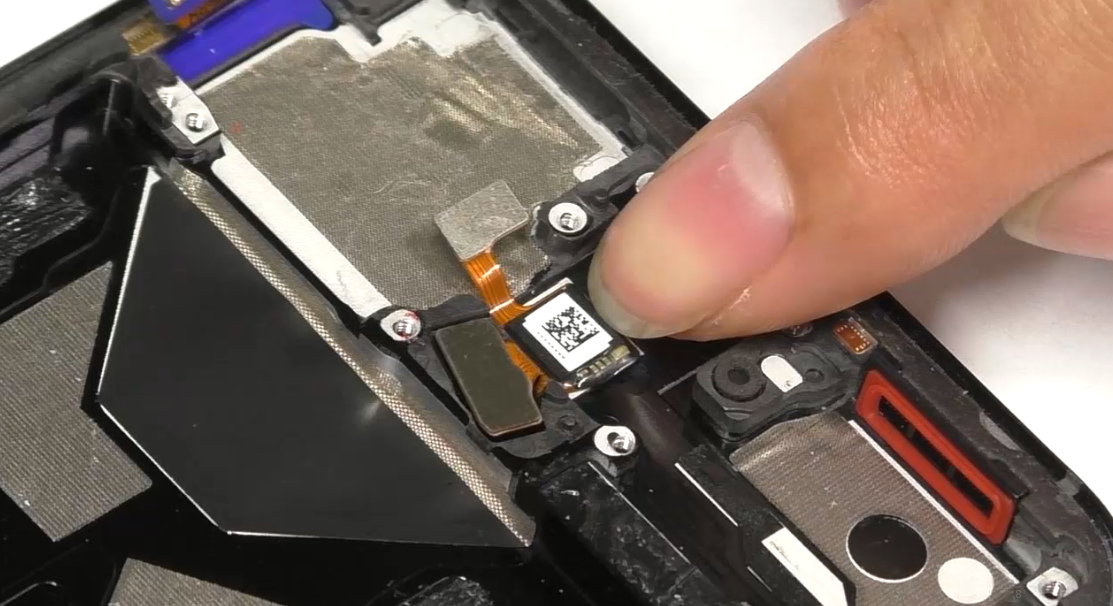

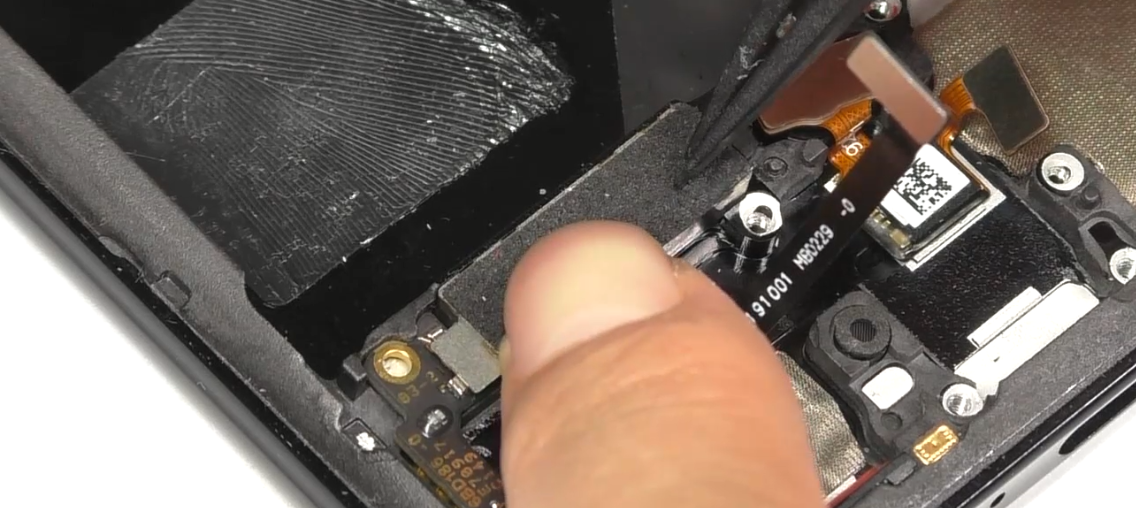

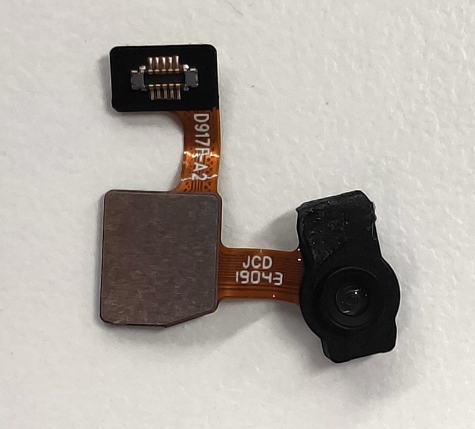

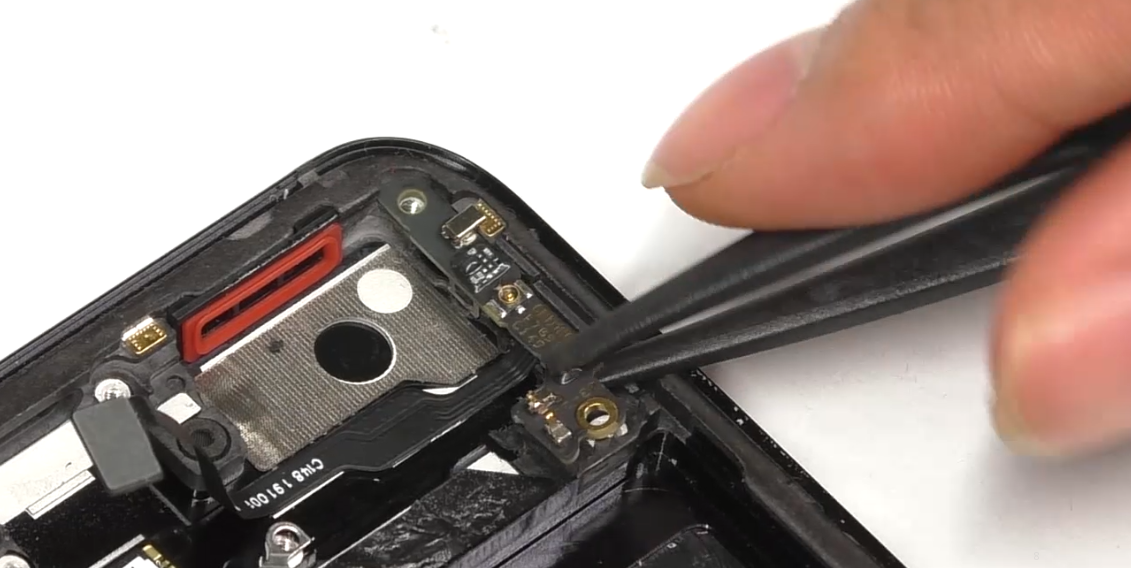

(1) Pastikan tidak ada benda asing di bagian bawah saat memasang modul sidik jari.

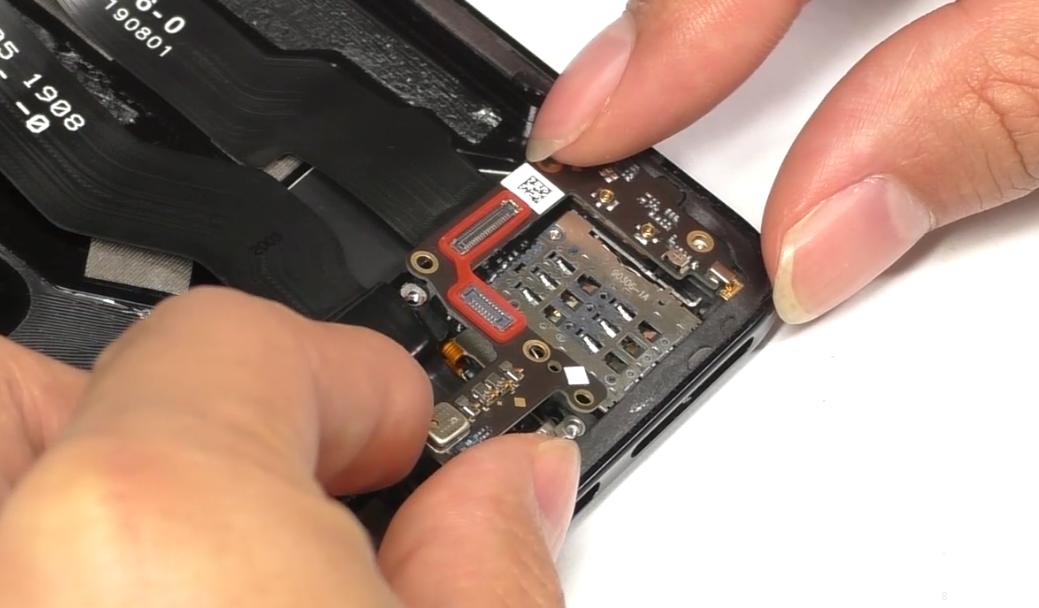

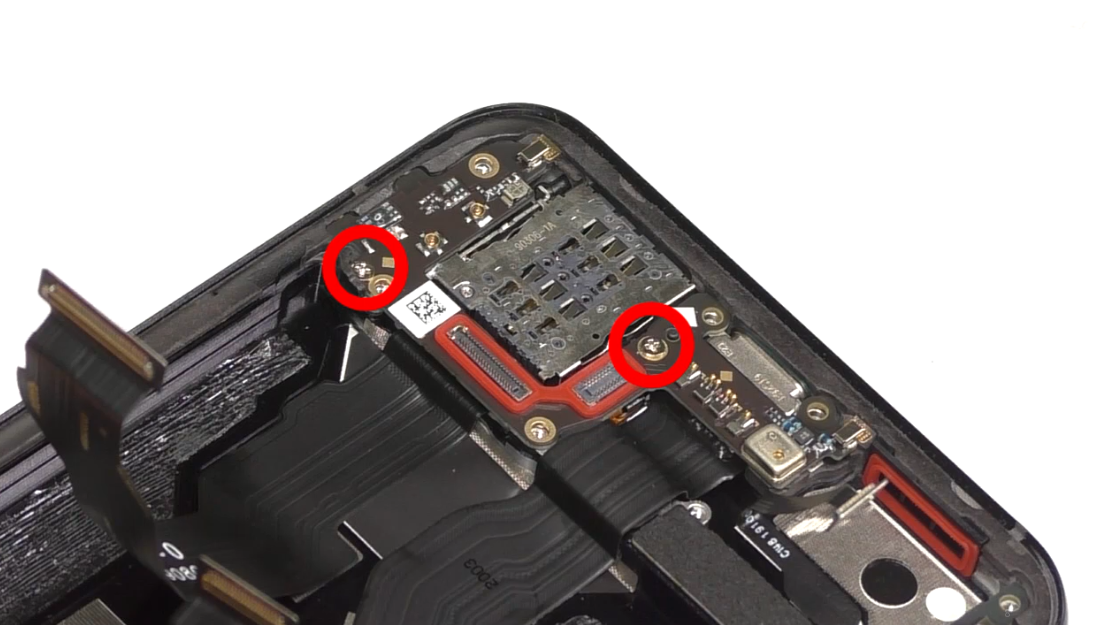

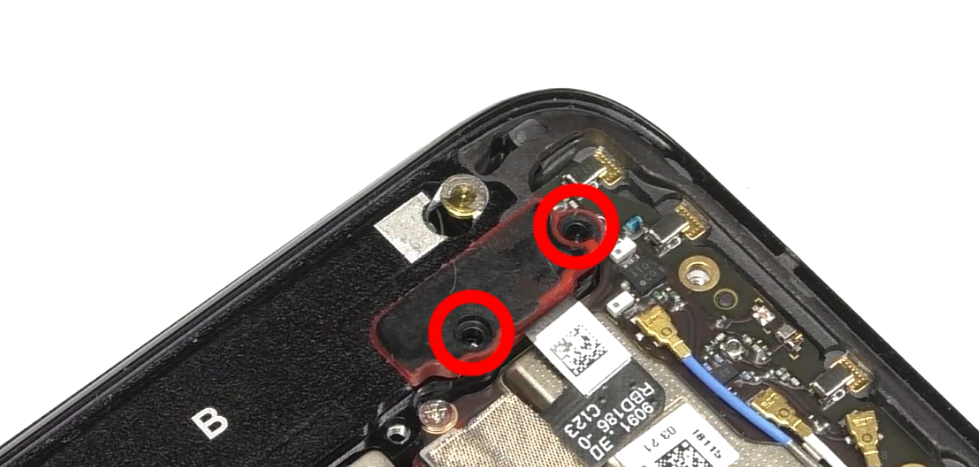

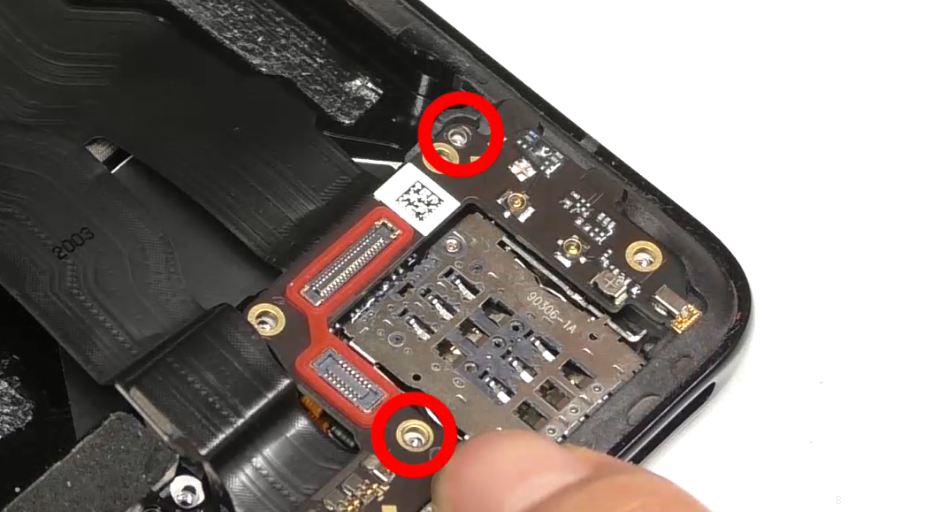

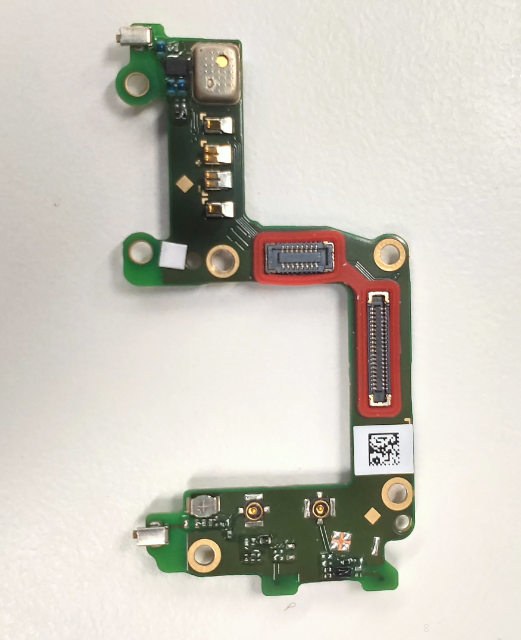

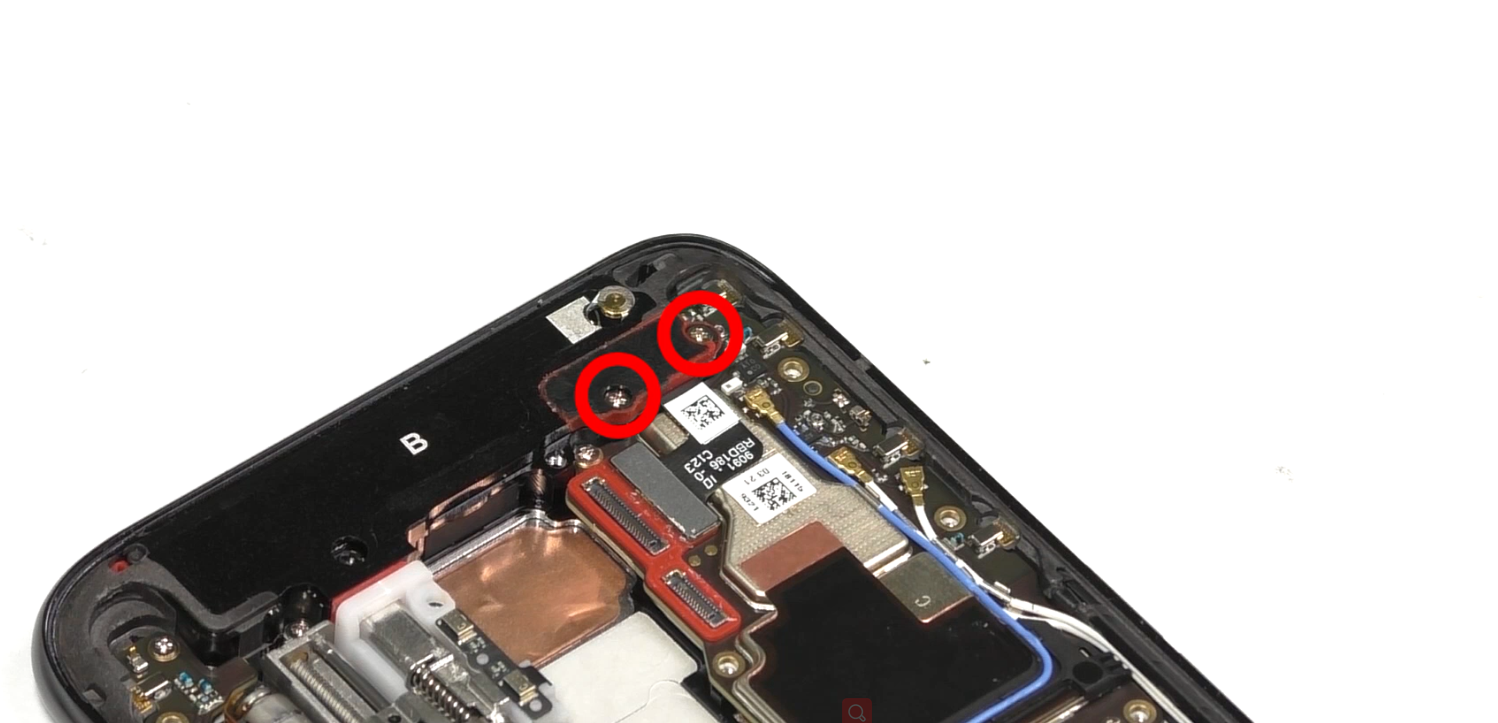

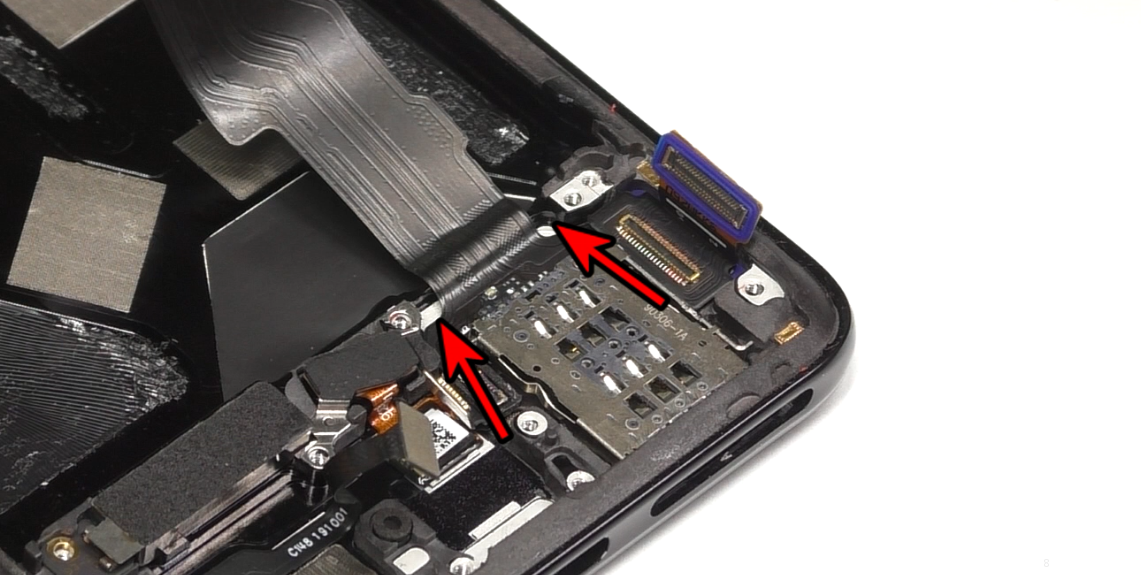

(1) Sekrup untuk memasang papan A (papan antena) adalah sekrup No.2 (2 pcs).

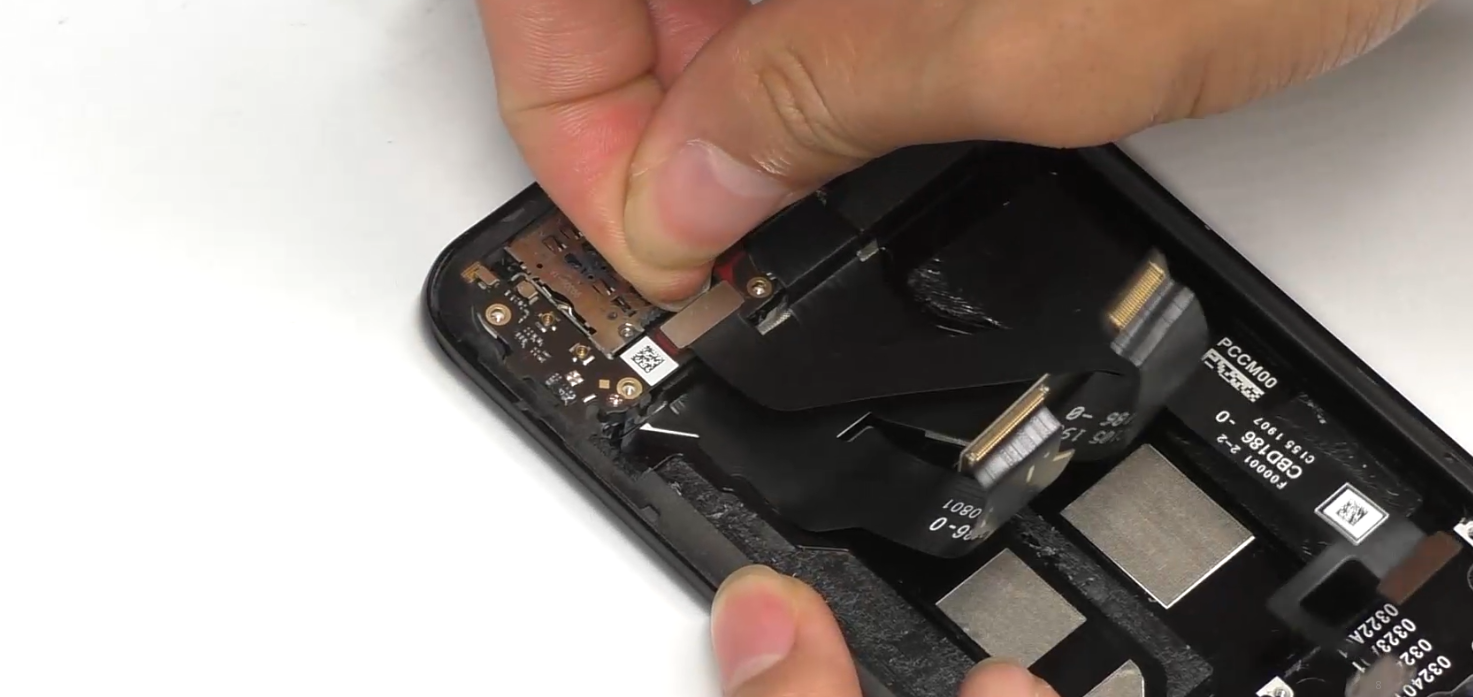

(1) Perhatikan perbedaan antara kabel RF.

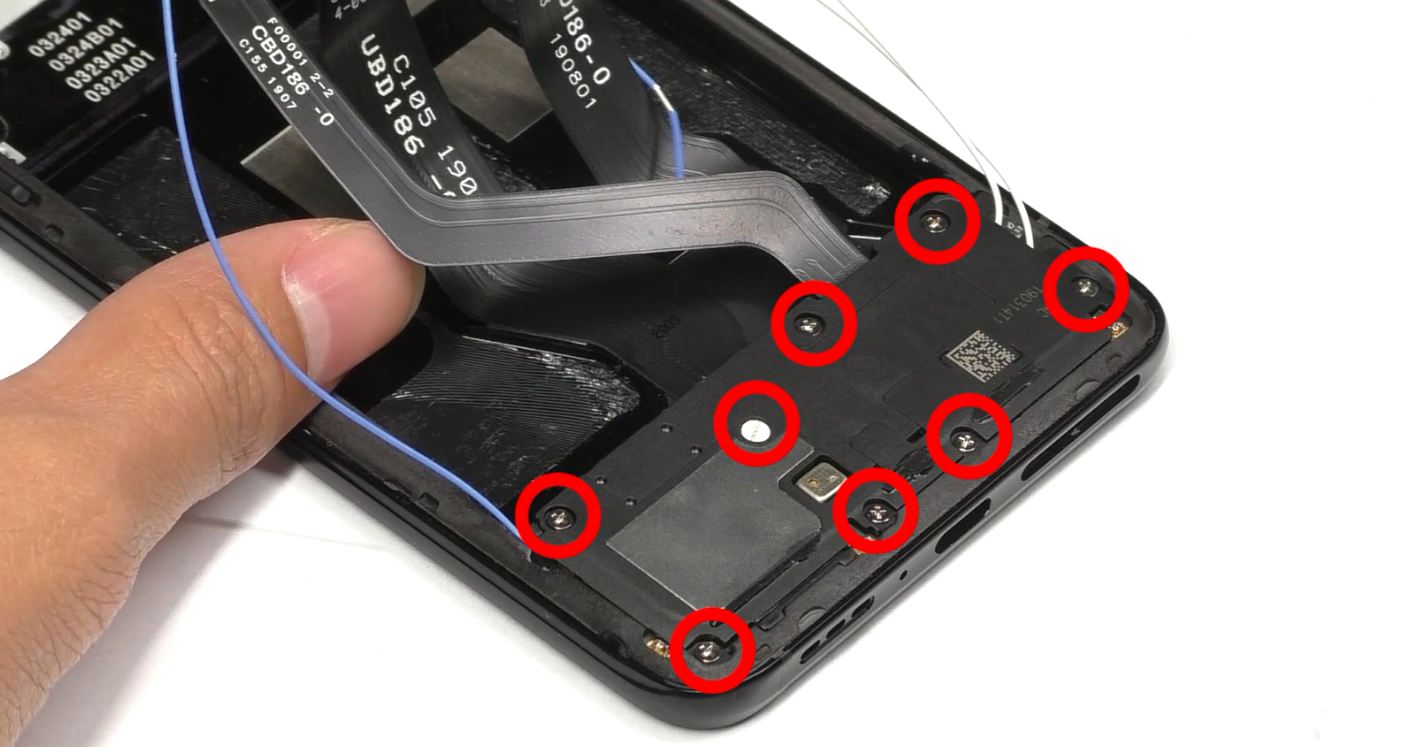

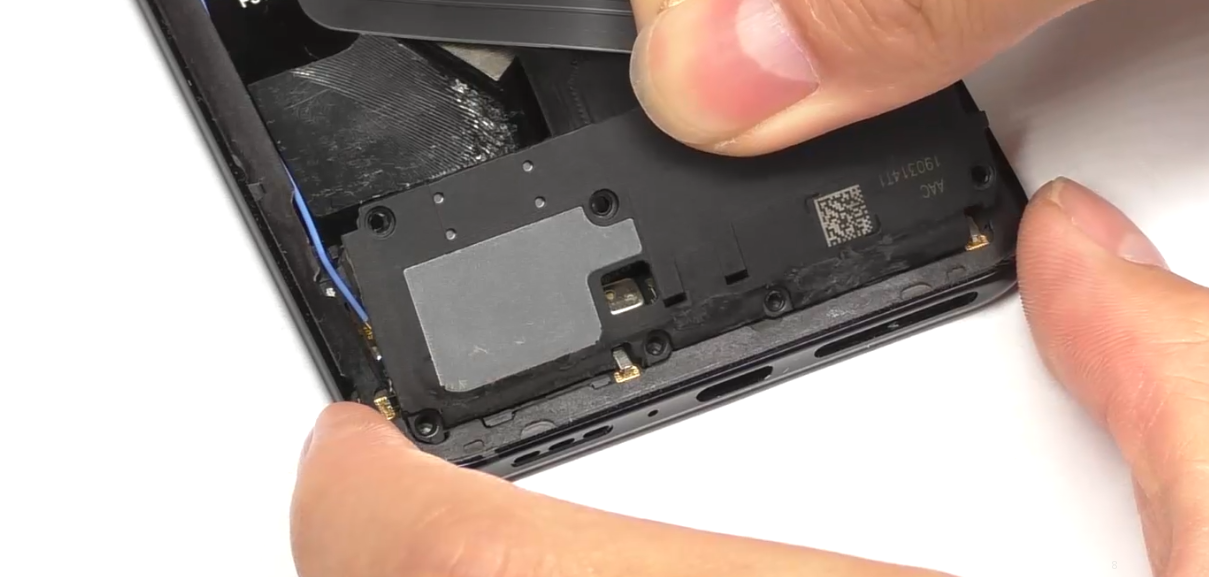

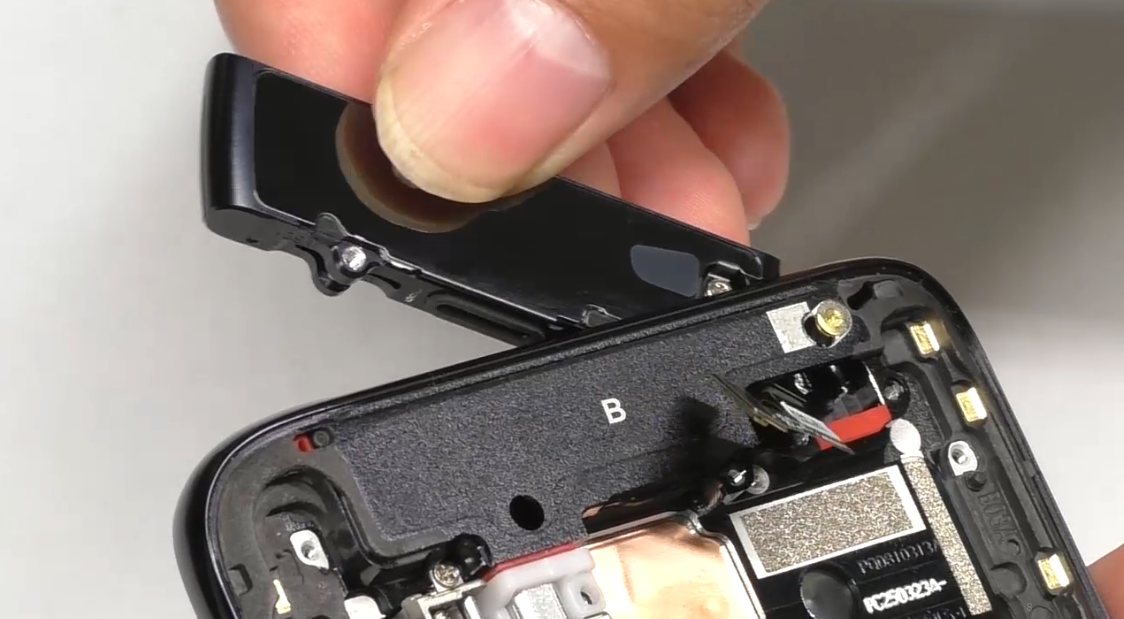

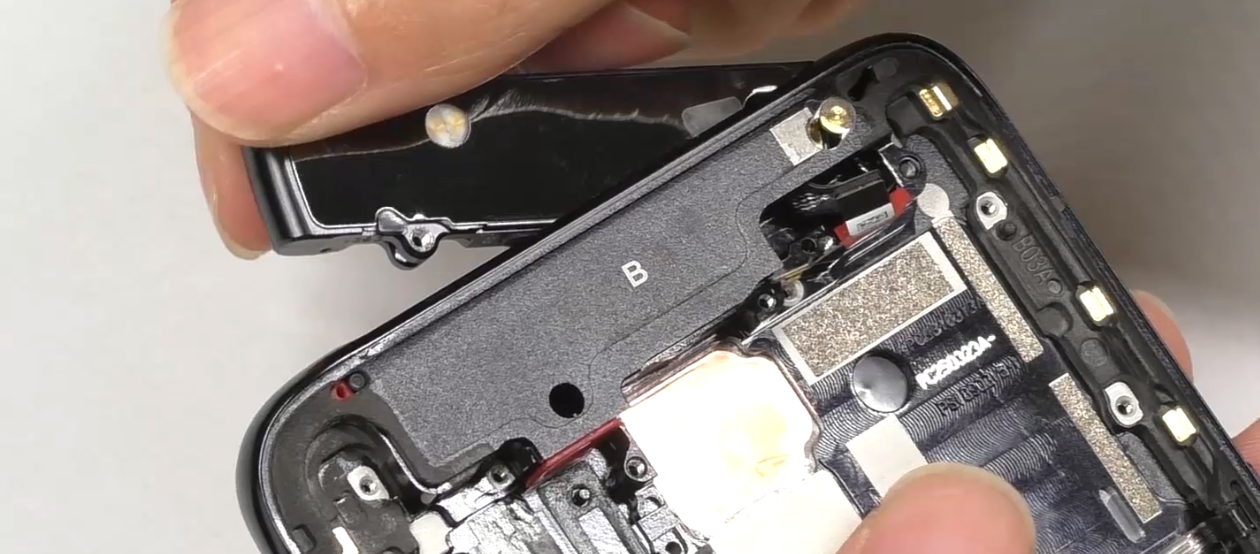

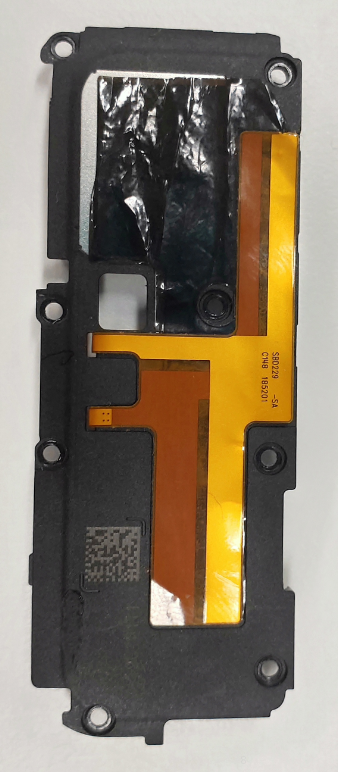

(2) Sekrup untuk speaker di sini adalah sekrup No.1 (8pcs).

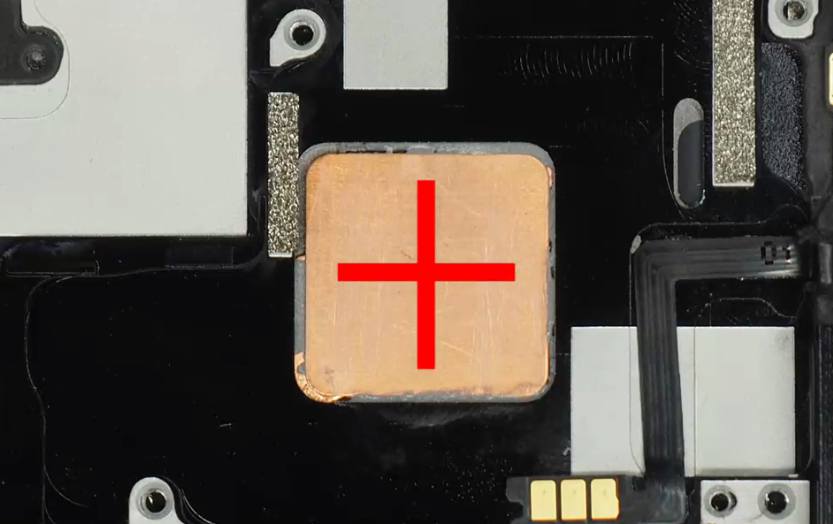

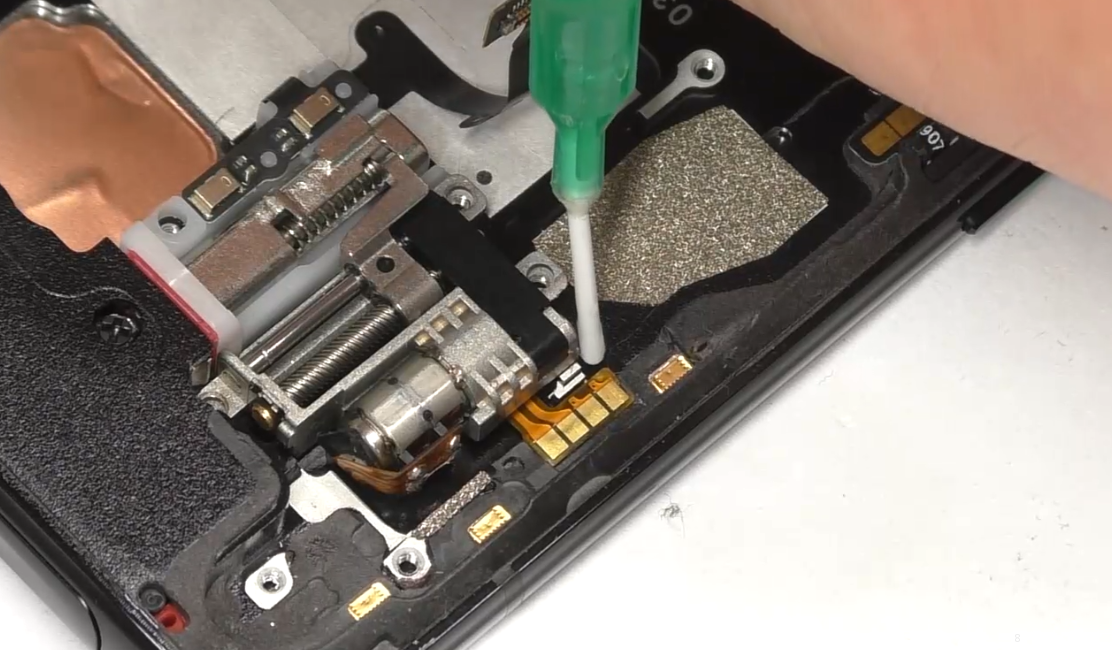

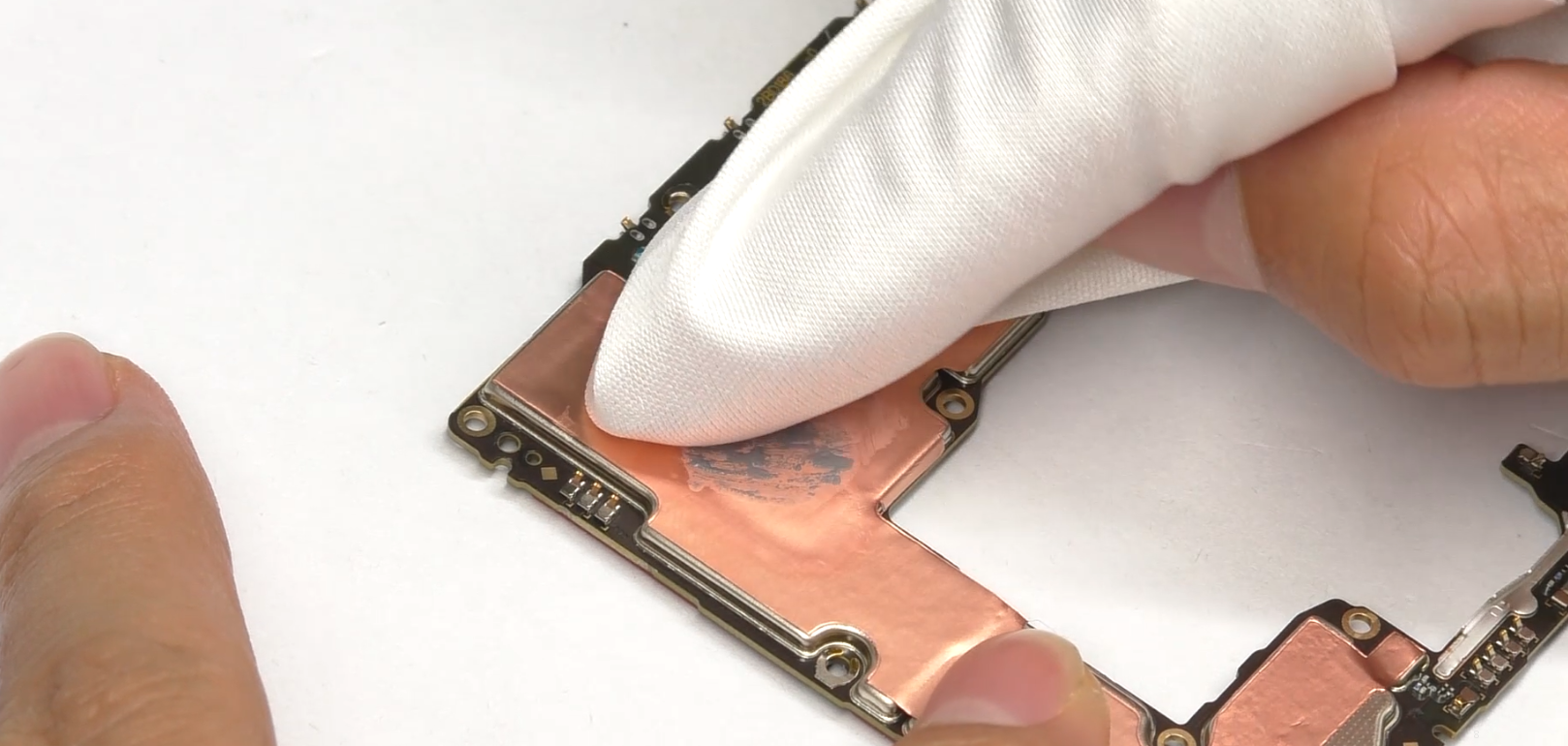

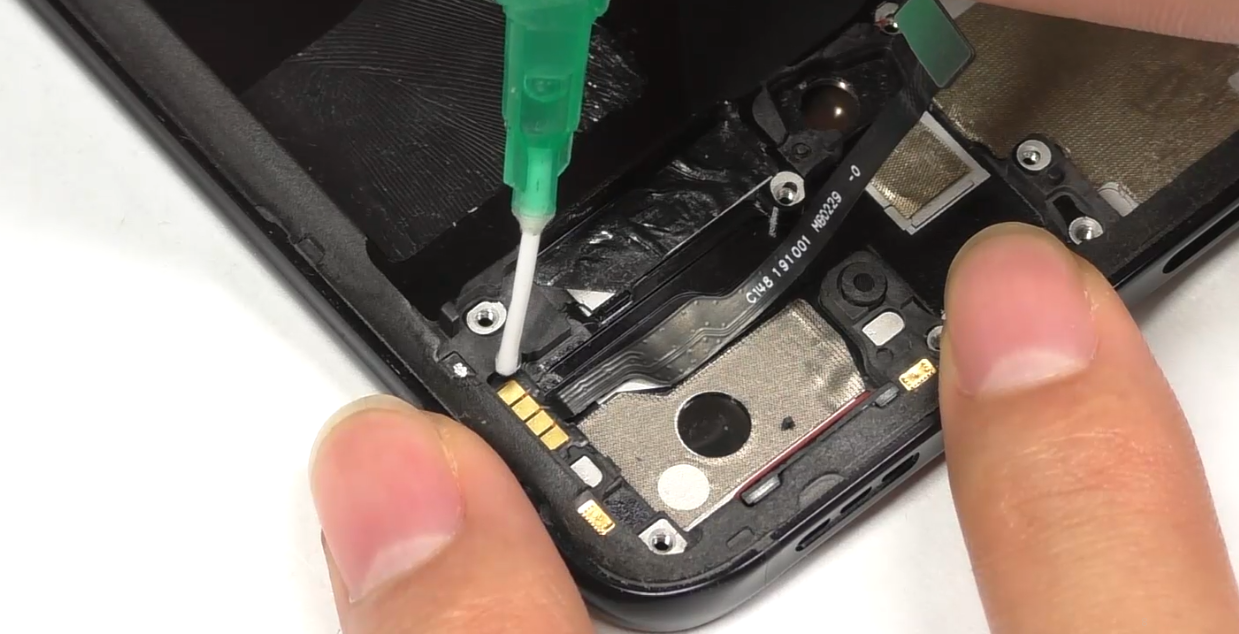

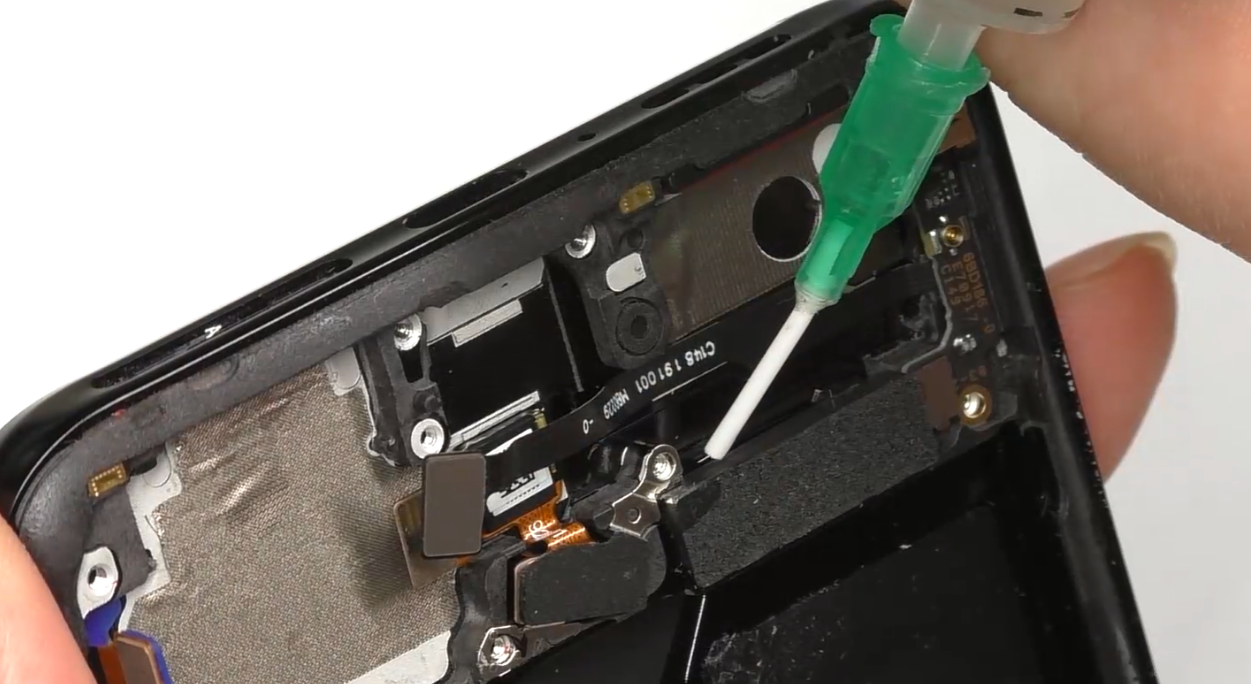

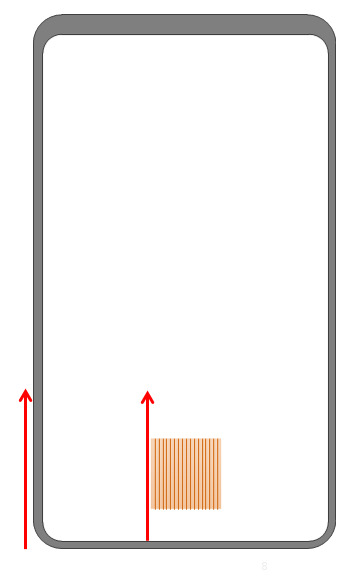

(3) Secara seragam oleskan gel termal di sepanjang jalur merah seperti yang ditunjukkan pada gambar.

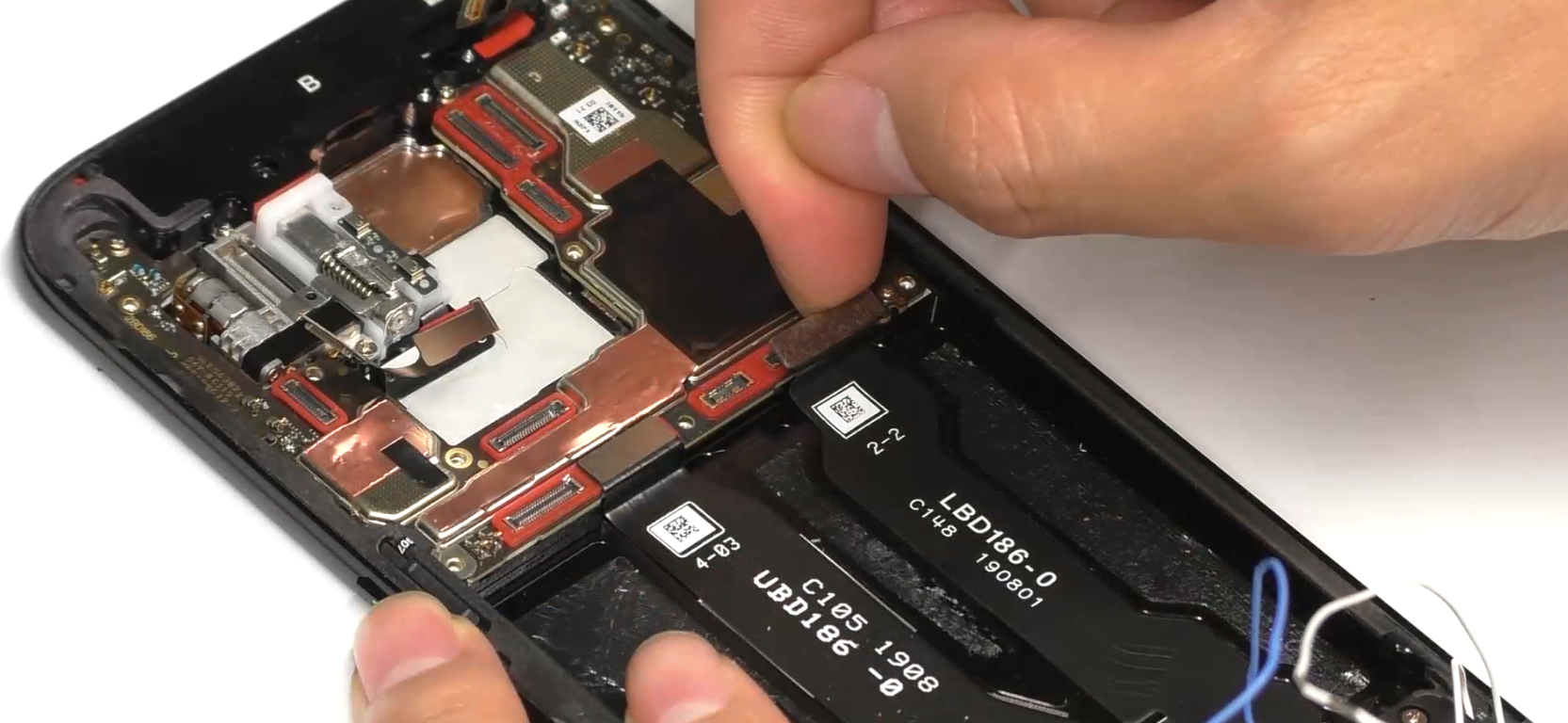

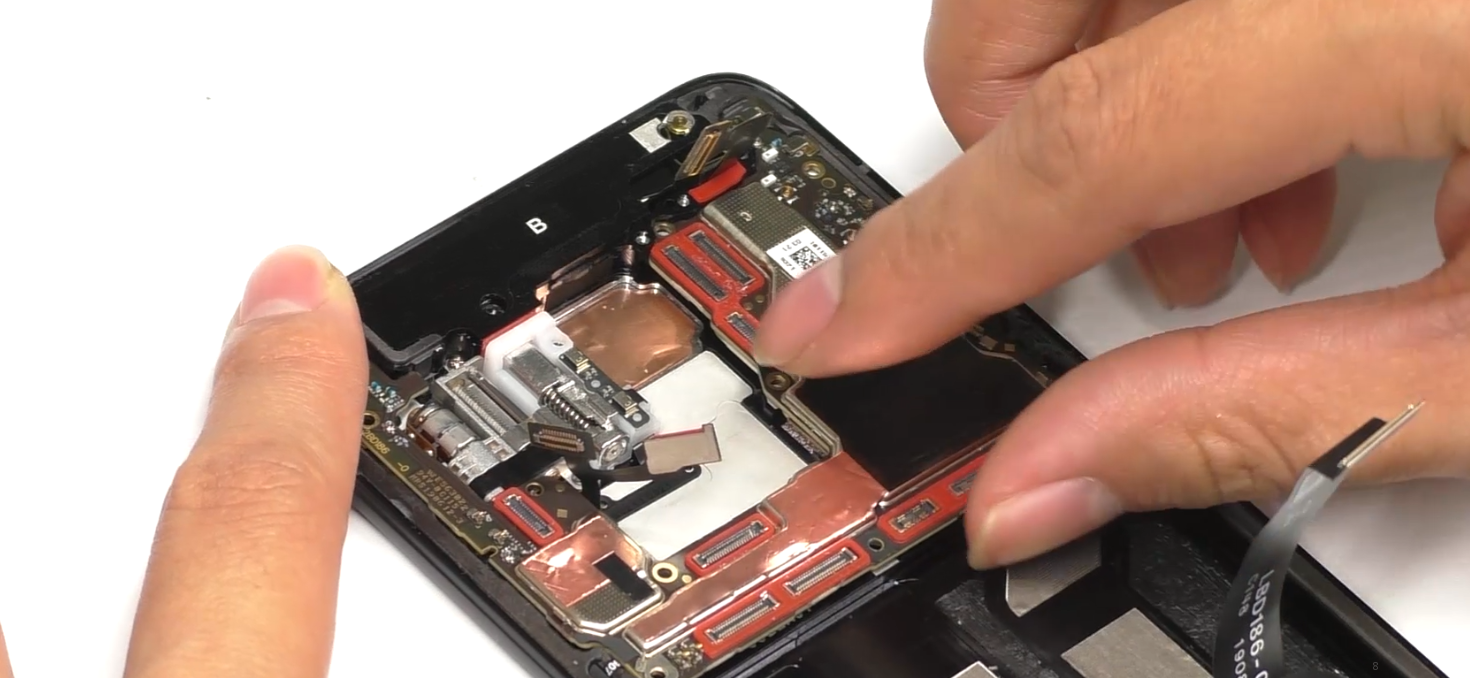

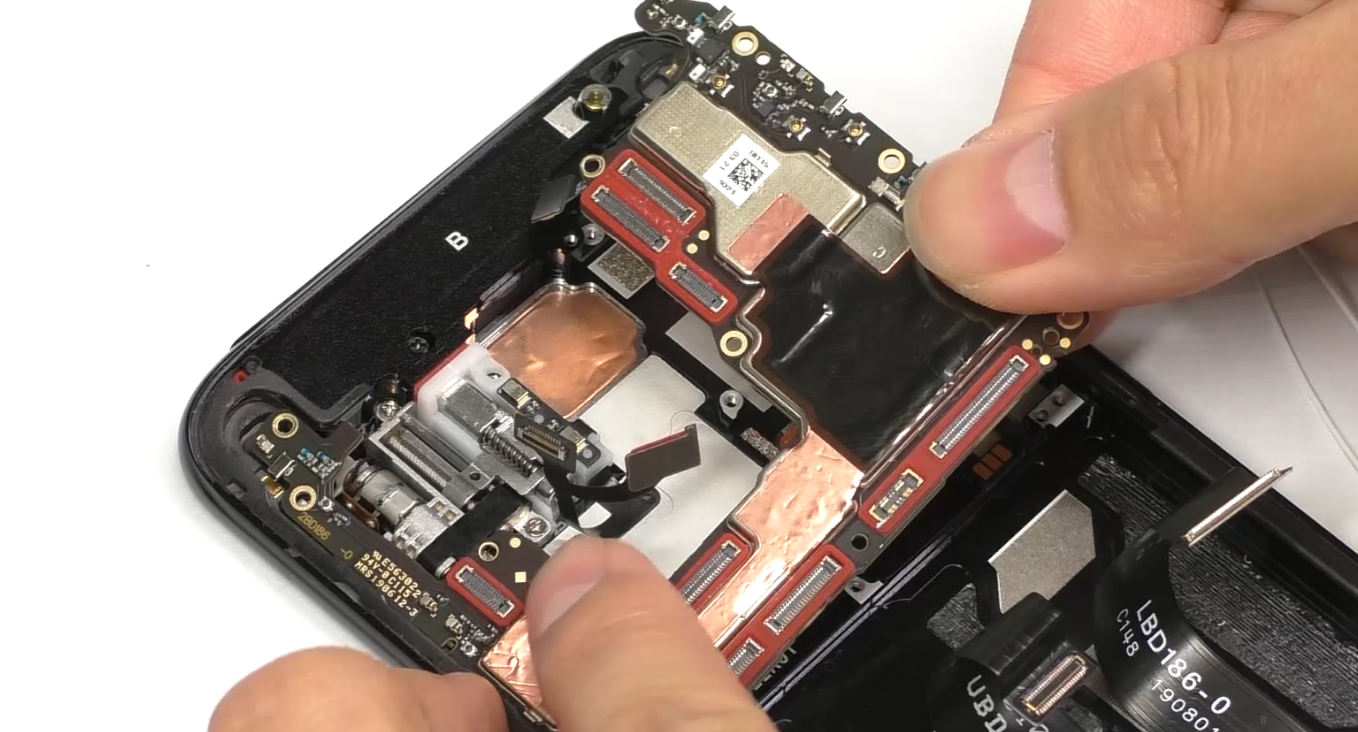

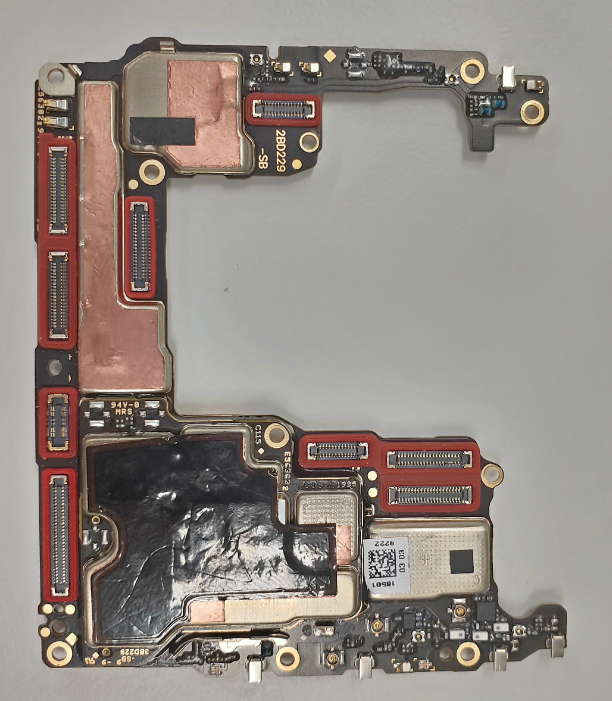

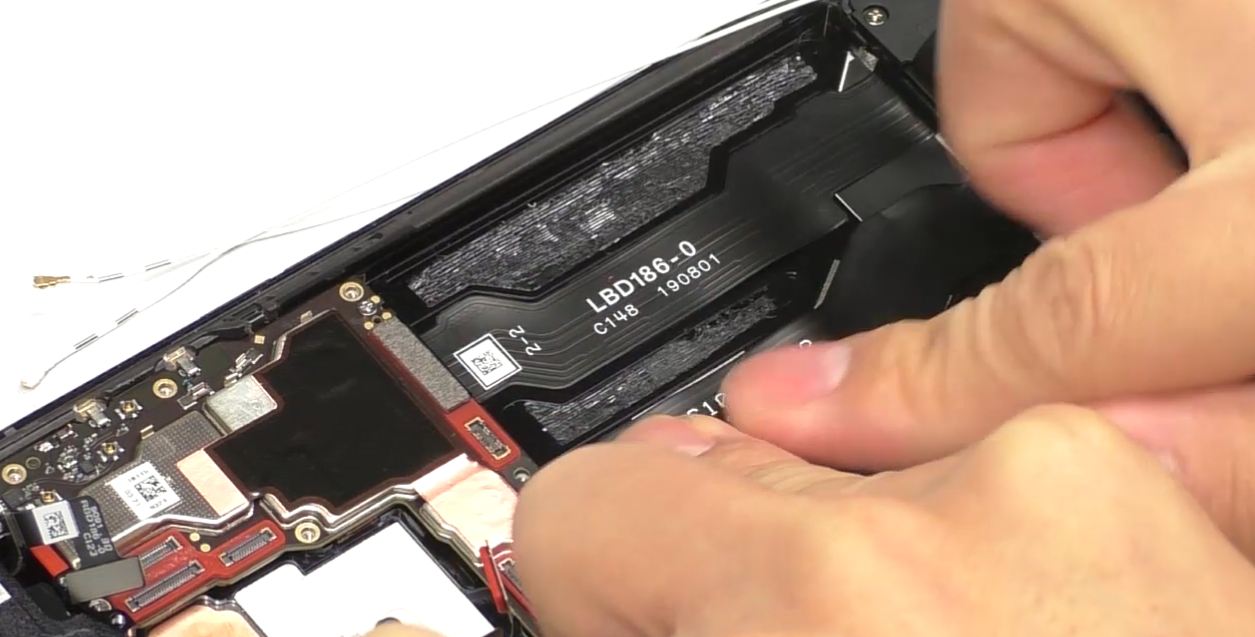

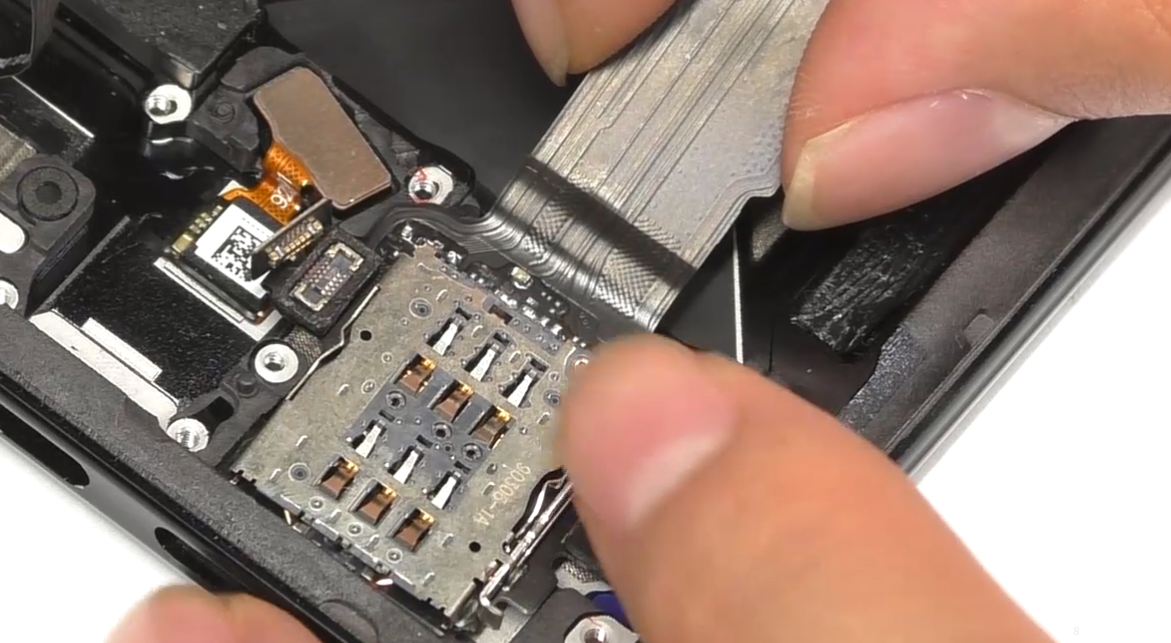

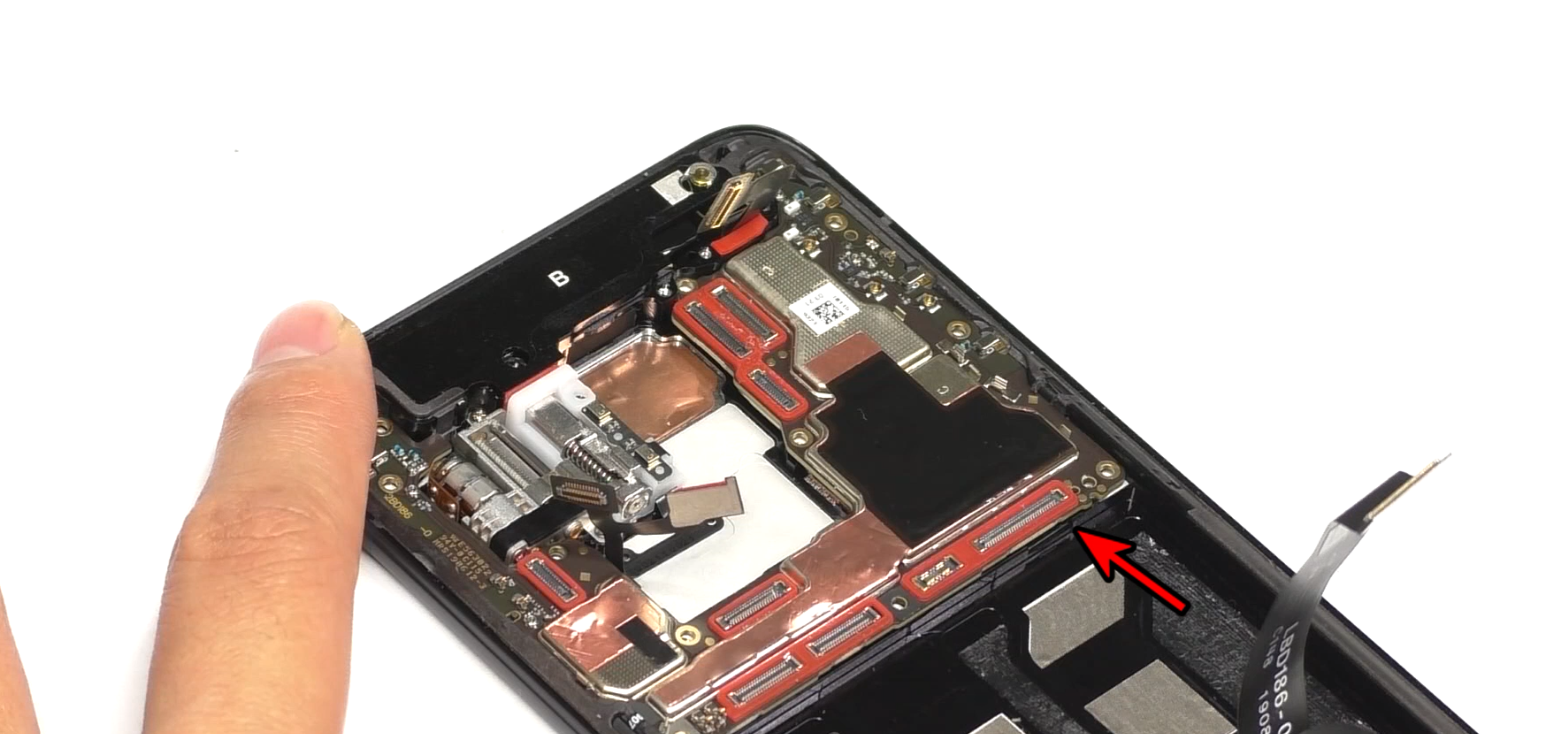

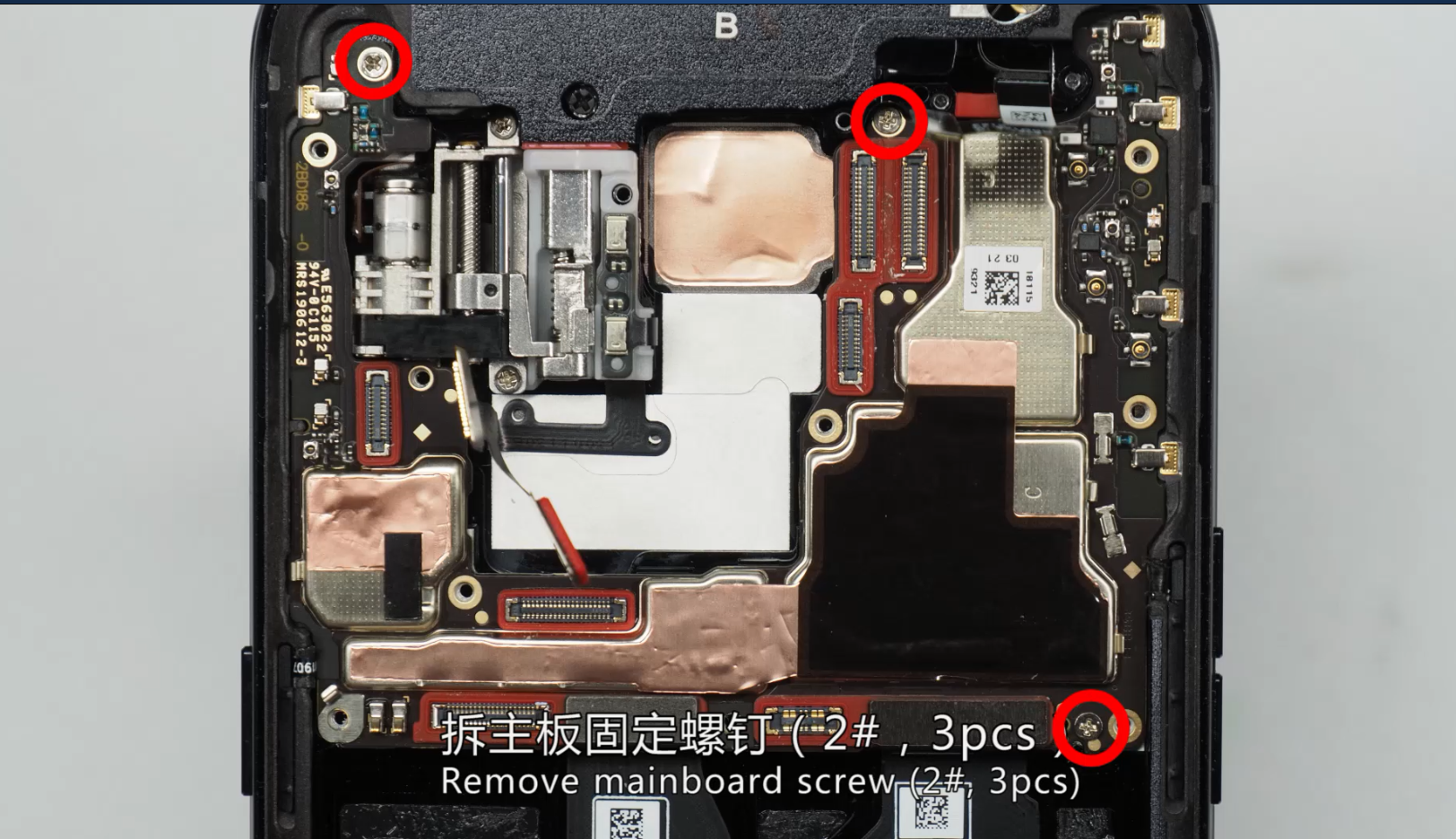

(1) Pasang mainboard dari sisi kiri, hindari kerusakan FPC dan sambungan solder motor.

(2) Sekrup untuk memasang mainboard adalah sekrup No.2 (2pcs).

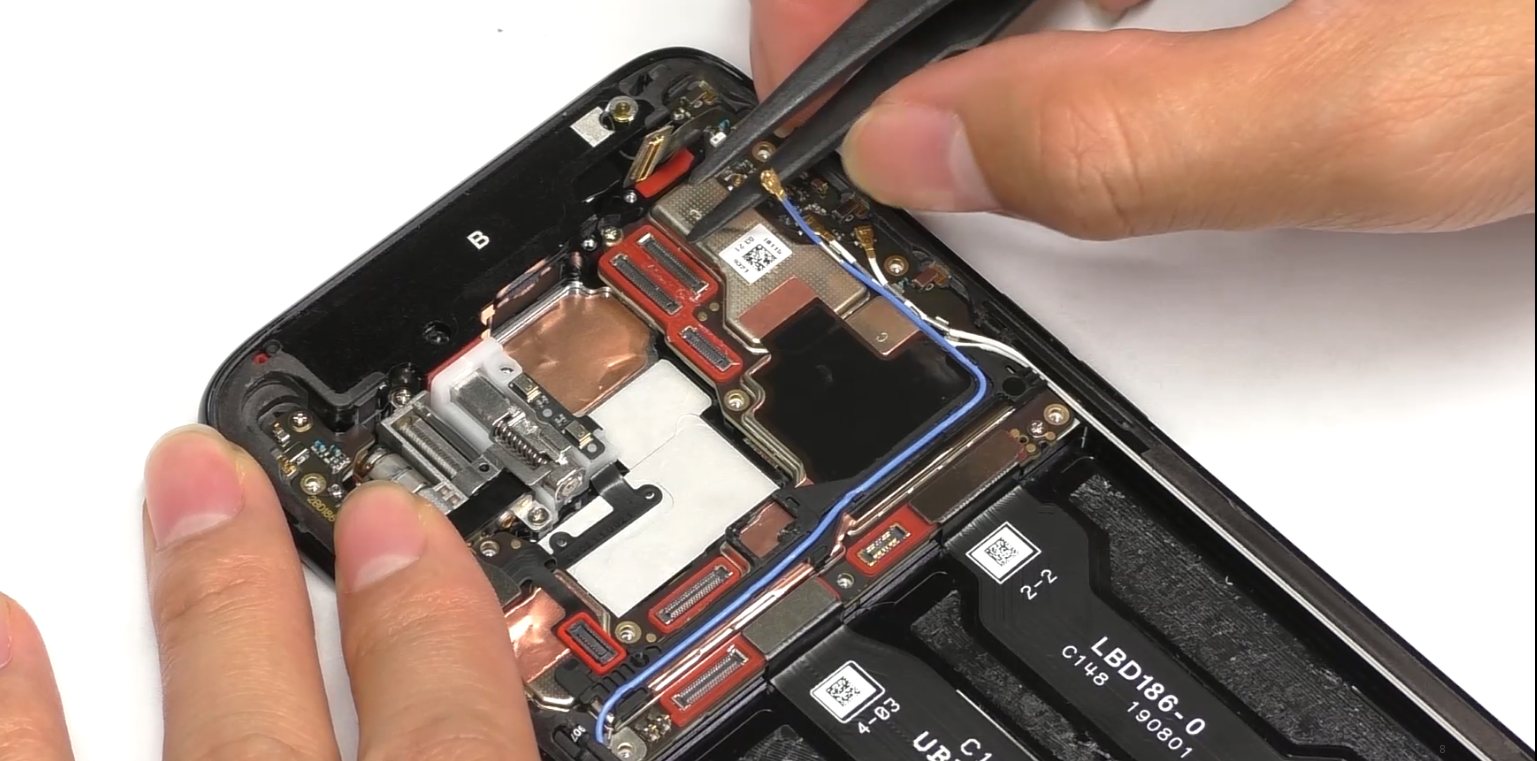

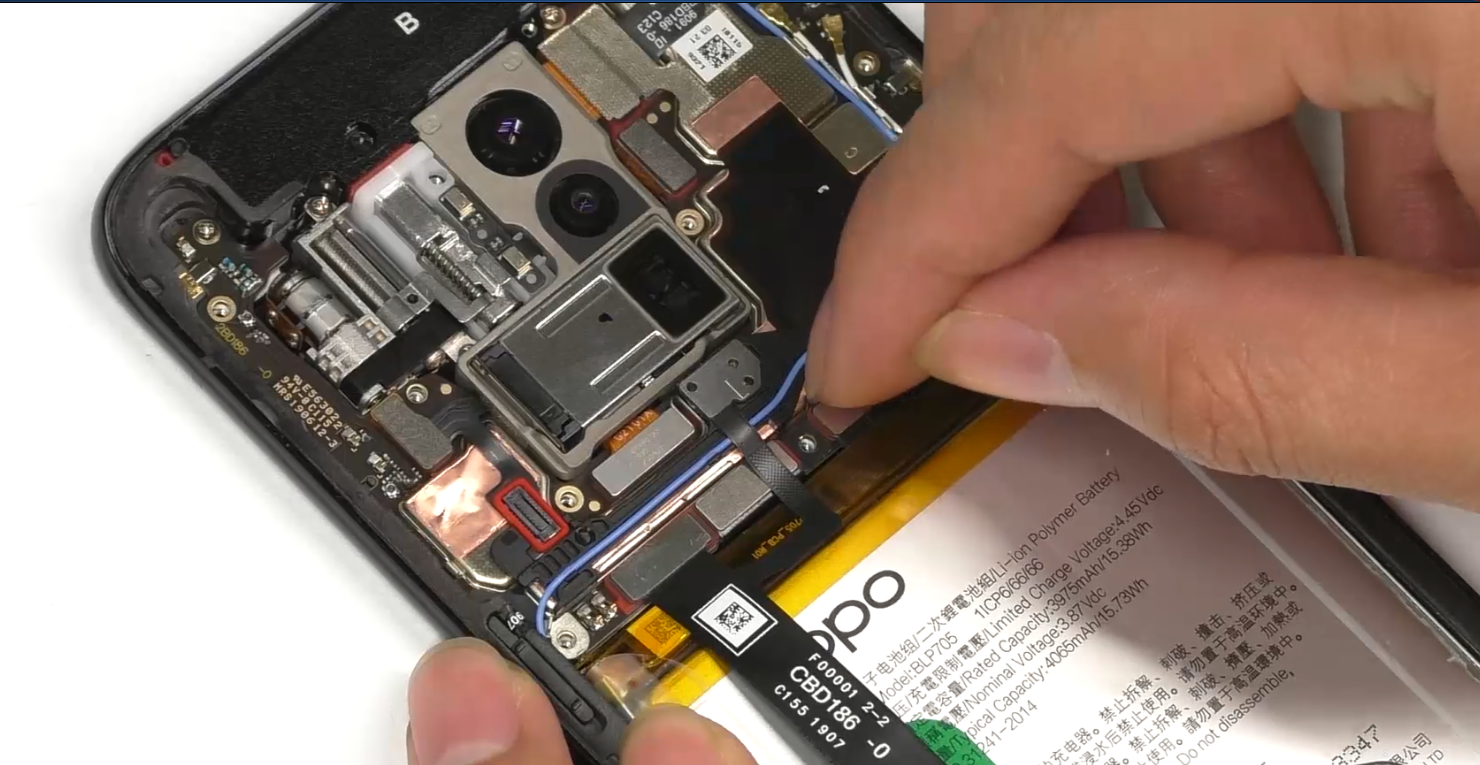

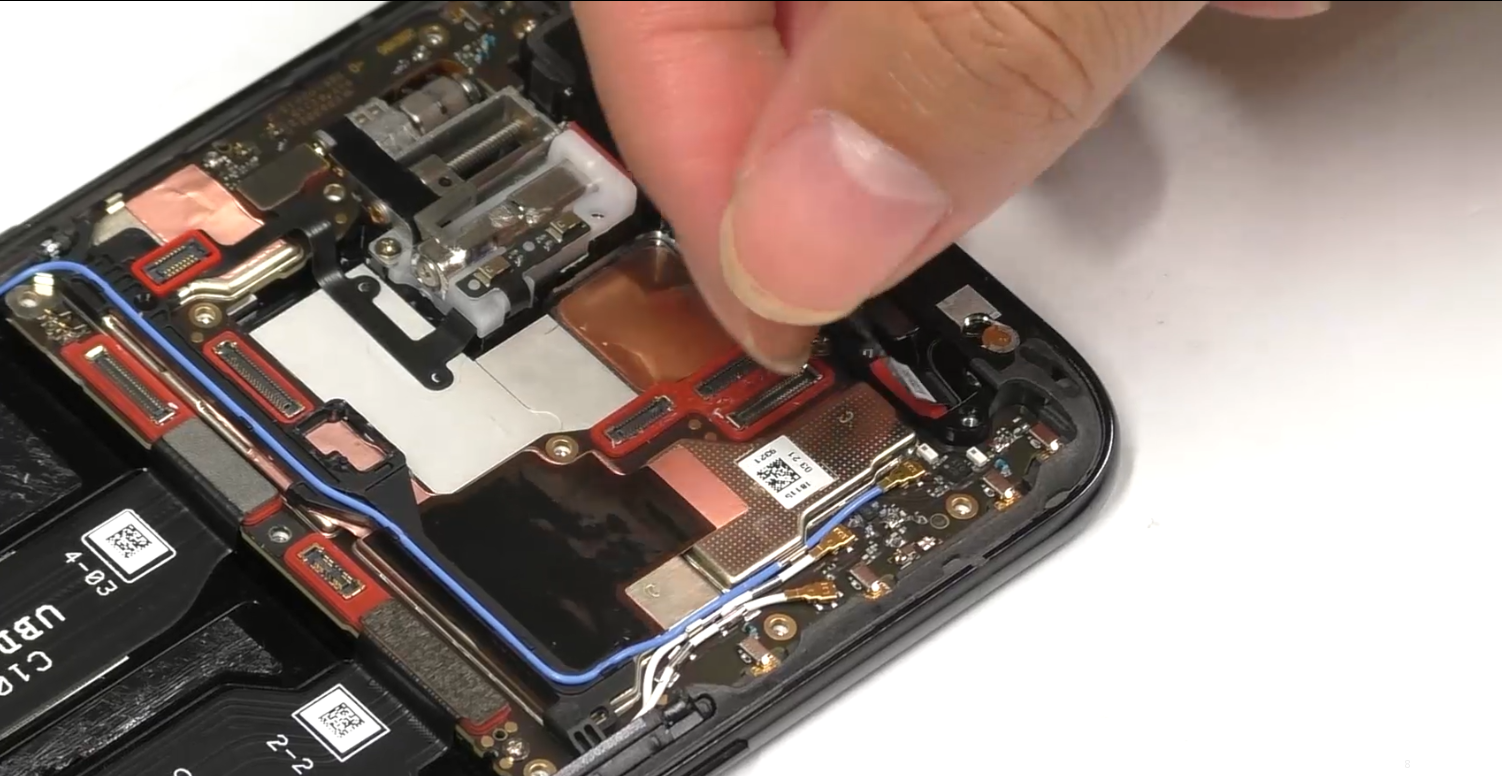

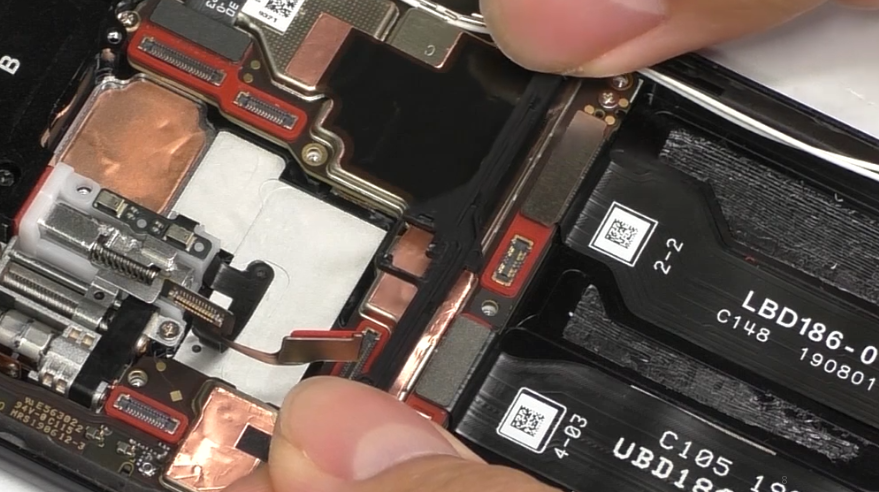

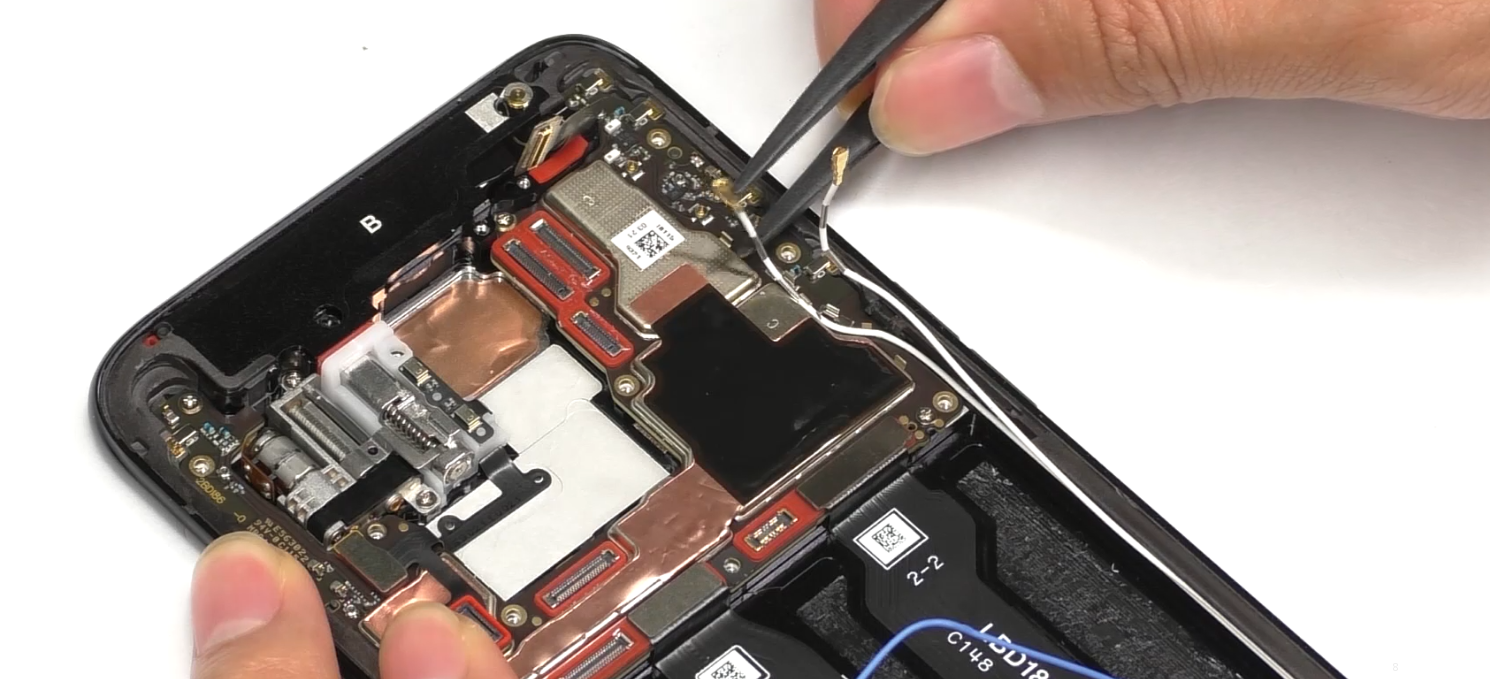

(3) Saat memasang kabel RF, bedakan posisi, dan masukkan ke dalam slot.

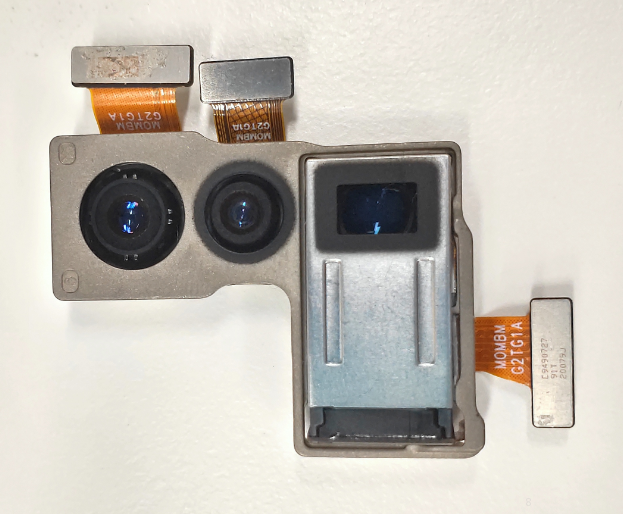

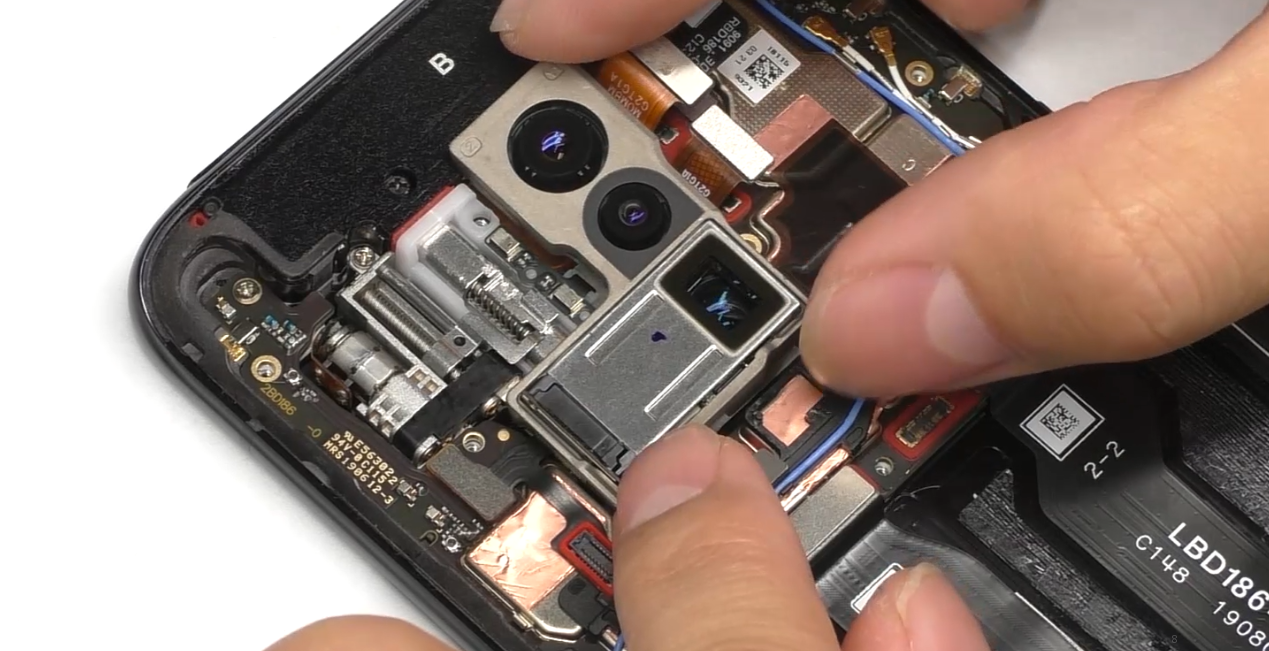

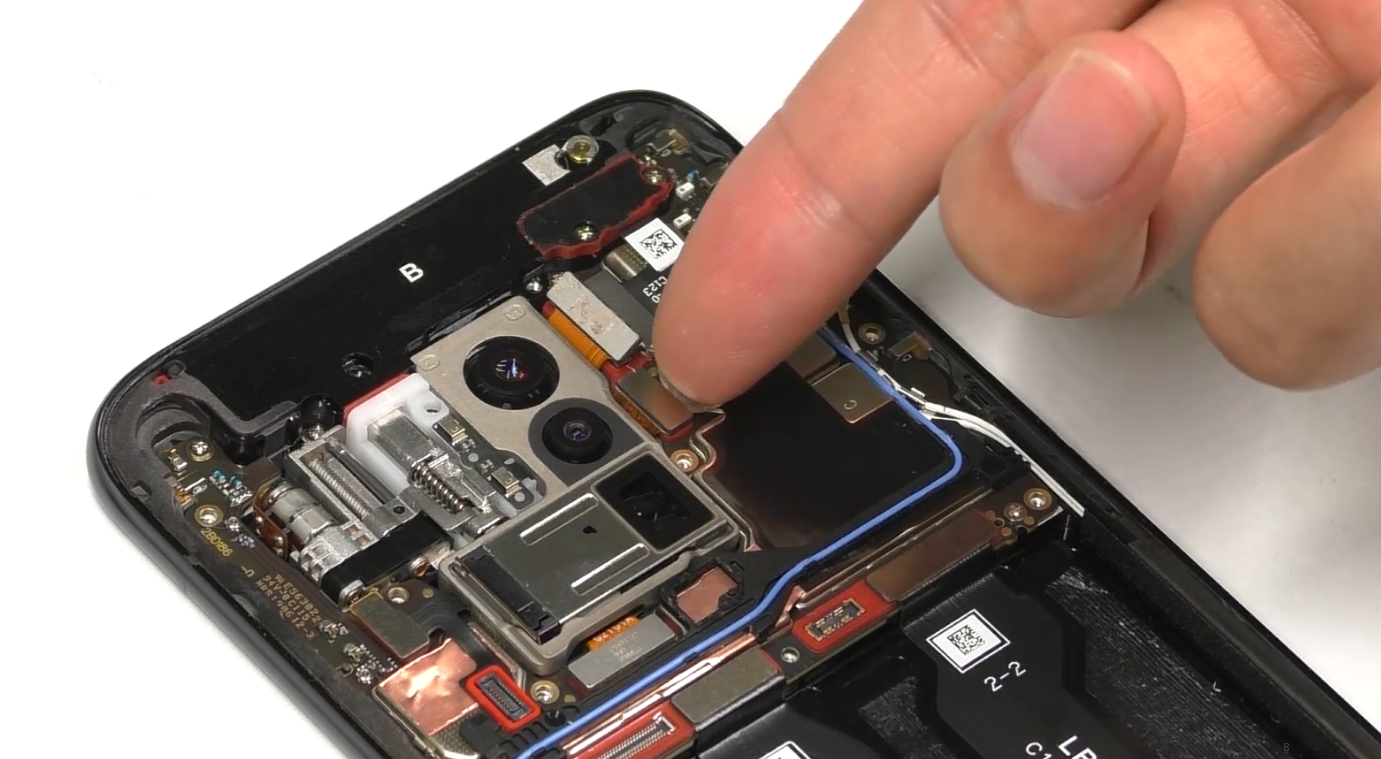

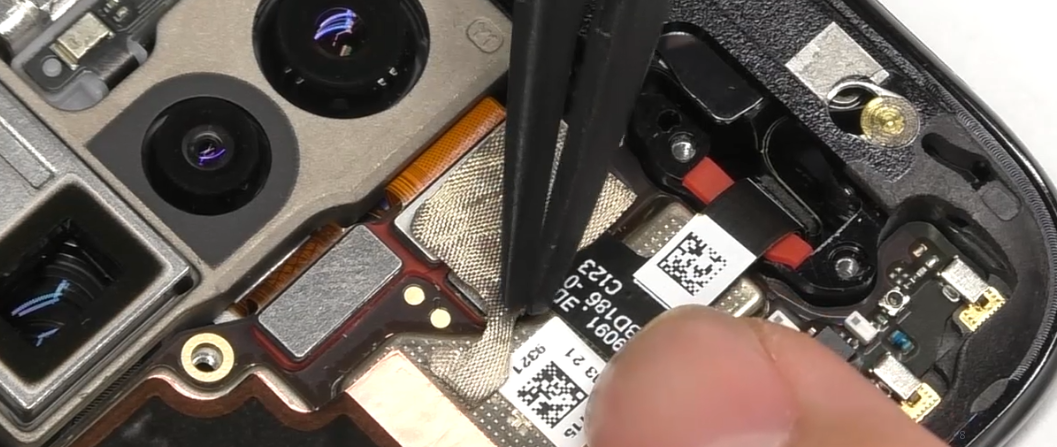

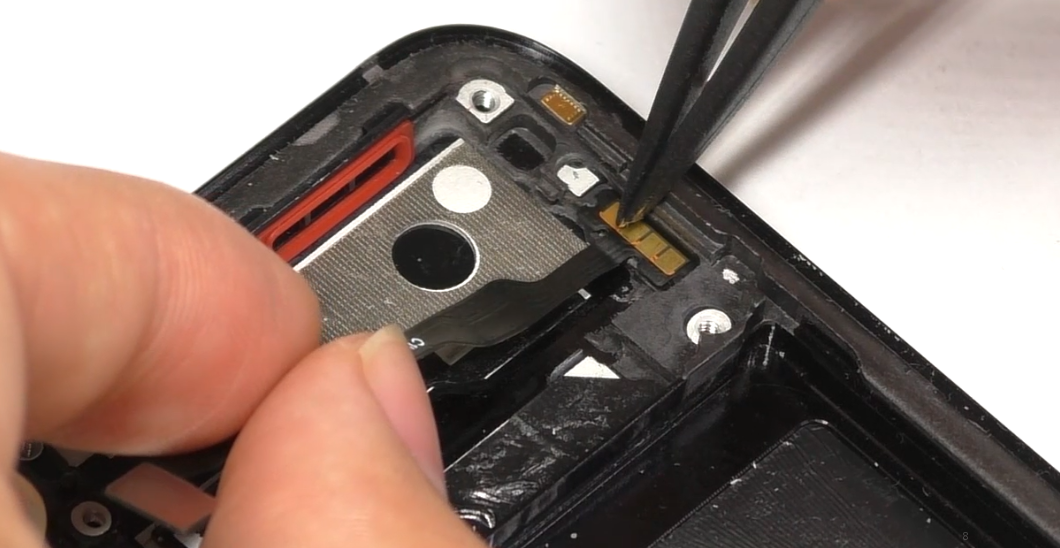

(1) Setelah memasang kamera, pasang kain konduktif kamera.

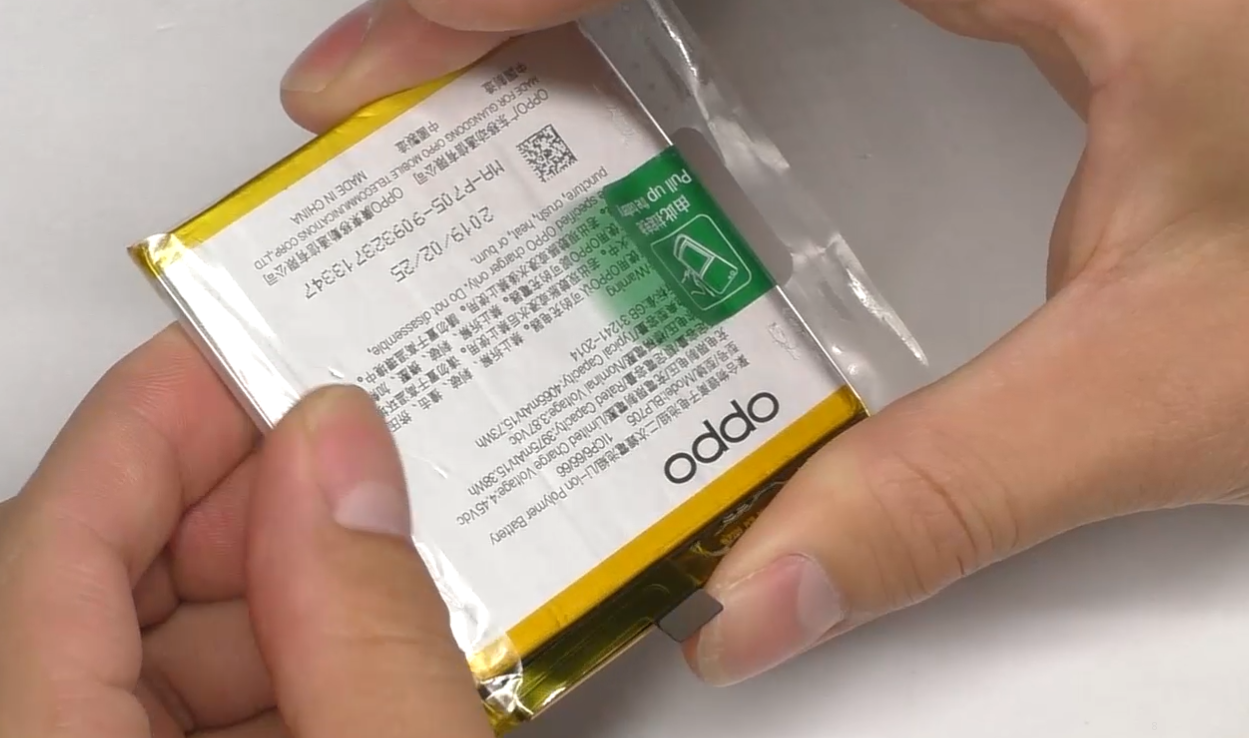

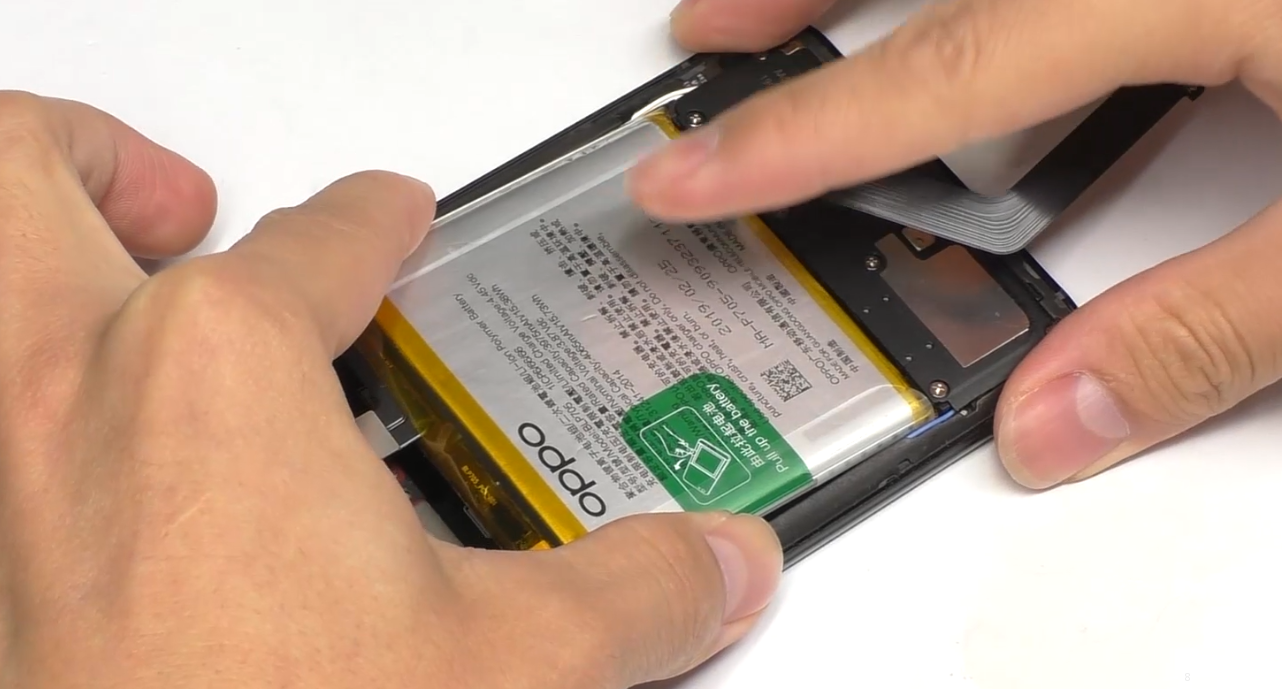

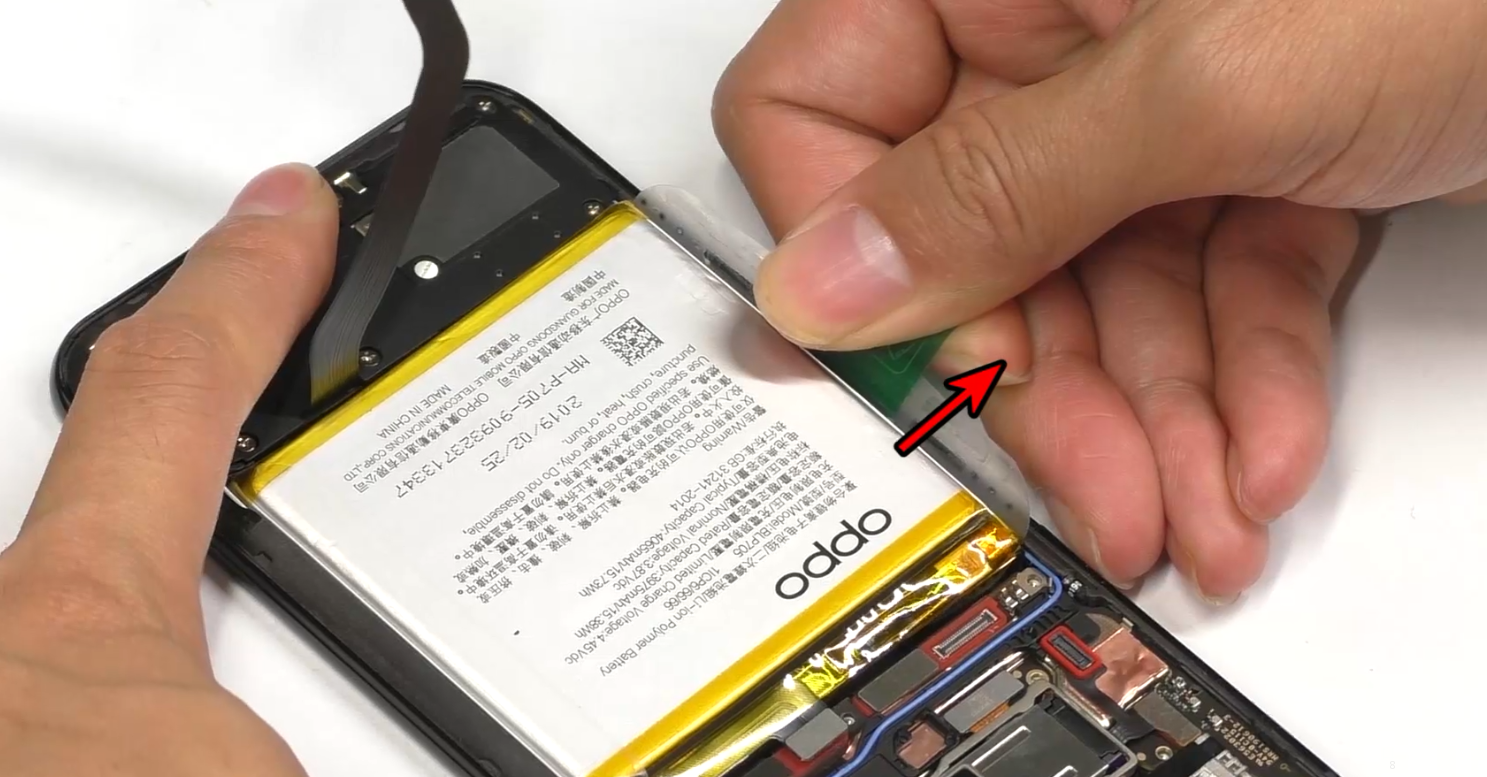

(2) Setelah membongkar baterai, easy-tear paper harus diganti dengan yang baru.

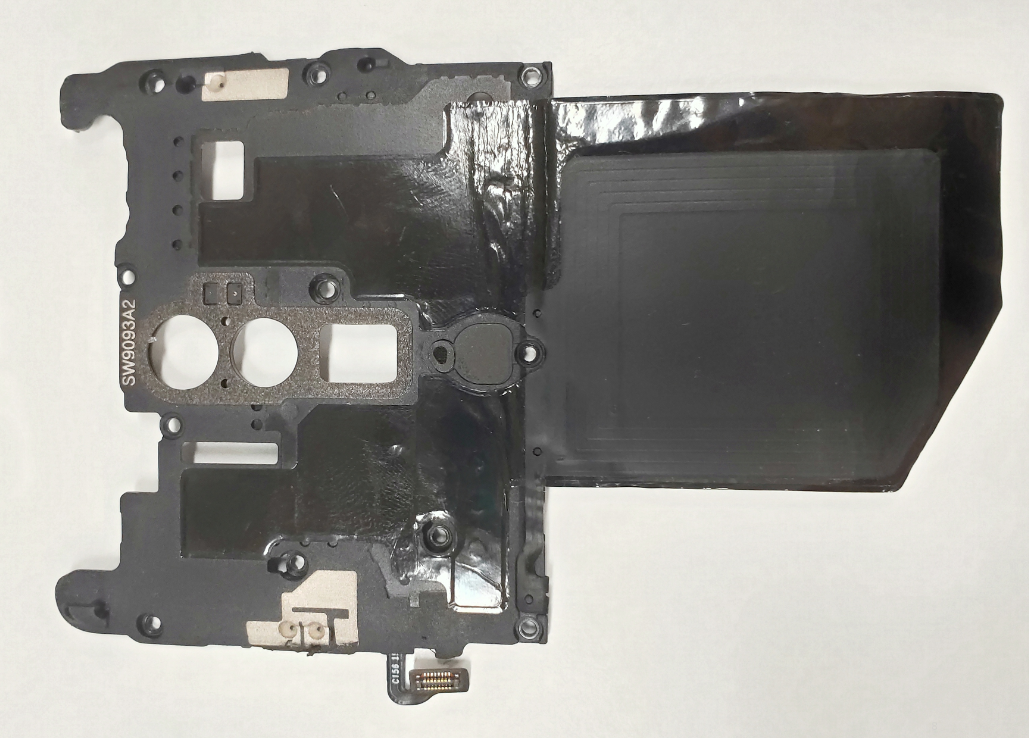

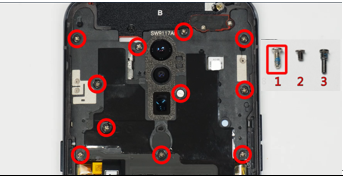

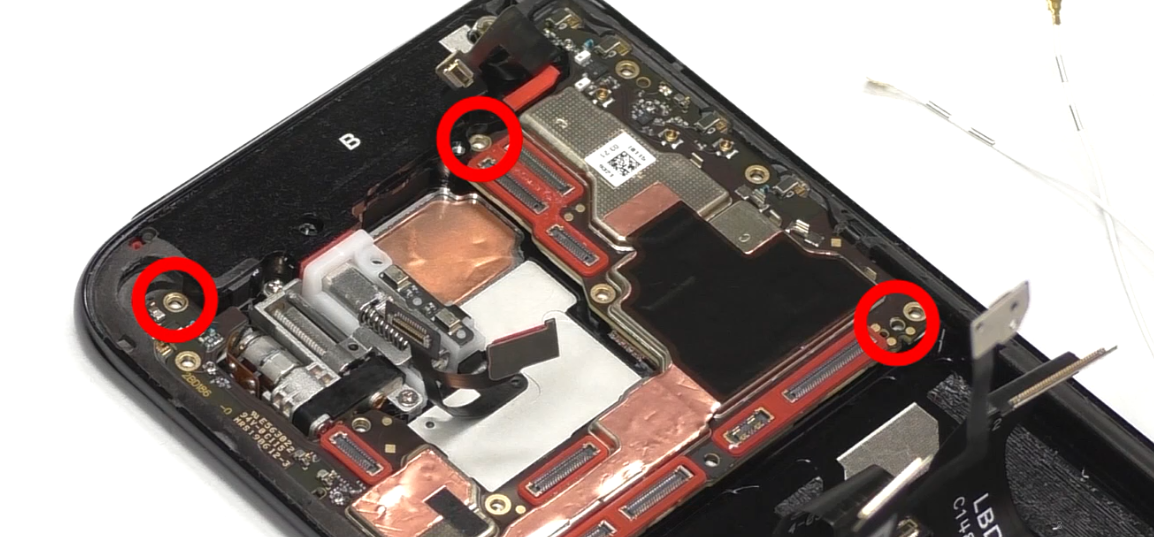

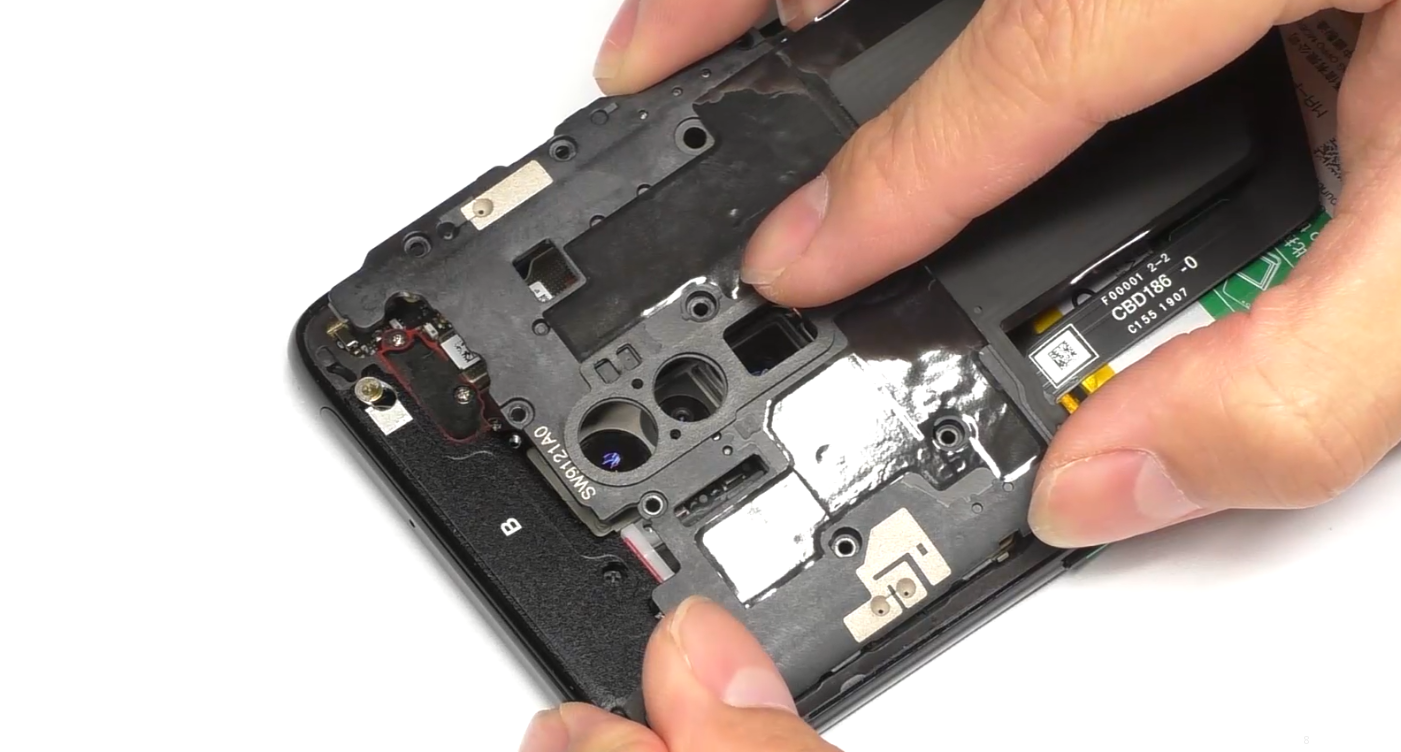

(3)  Sekrup untuk memasang  braket mainboard adalah sekrup No.1 (11pcs).

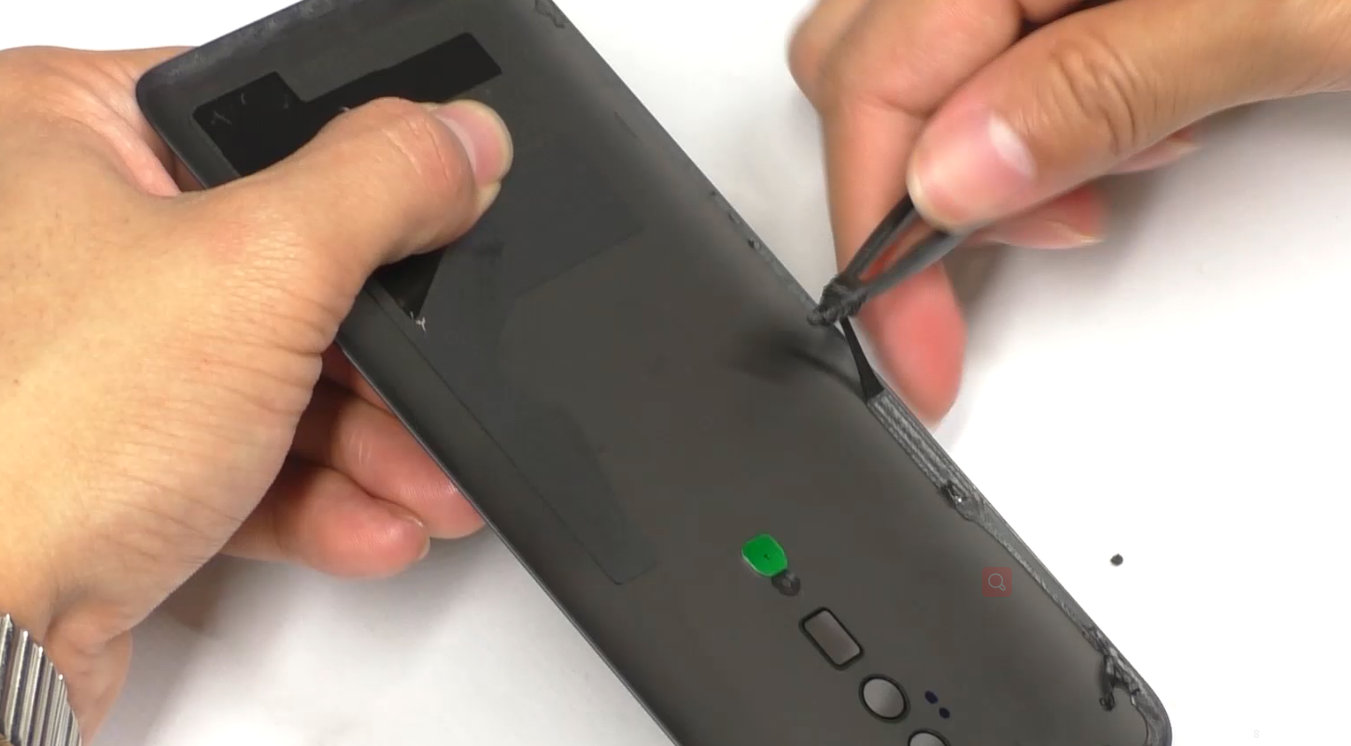

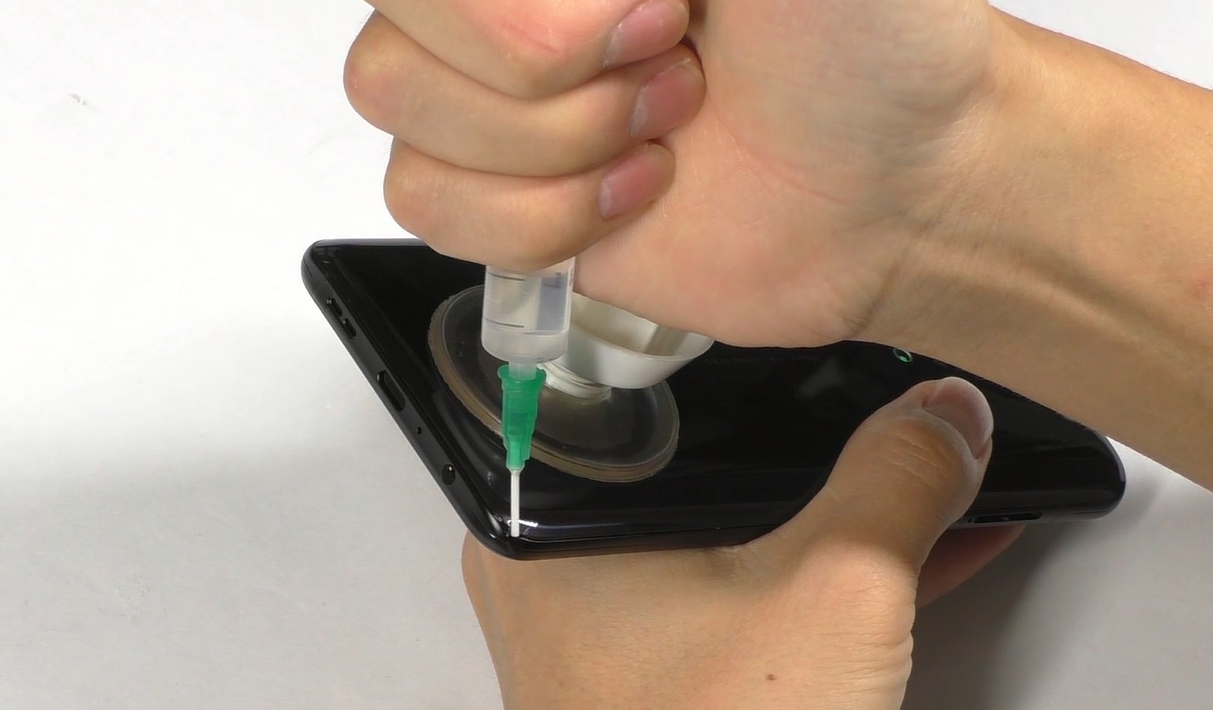

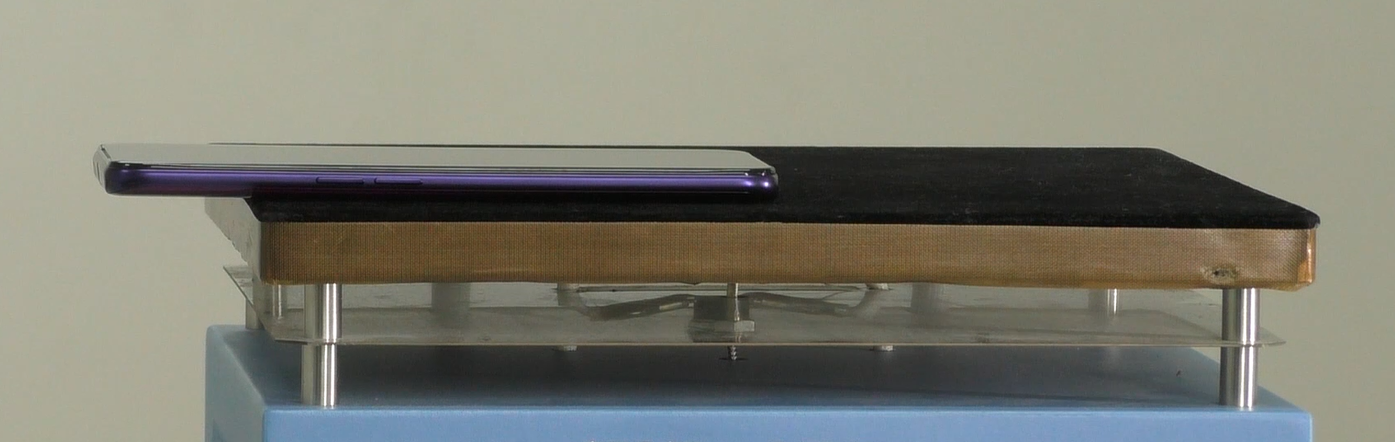

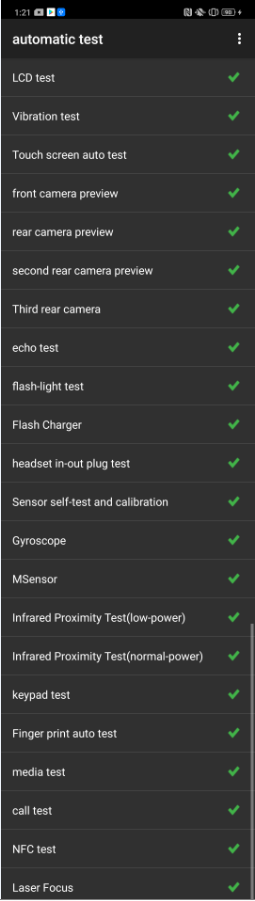

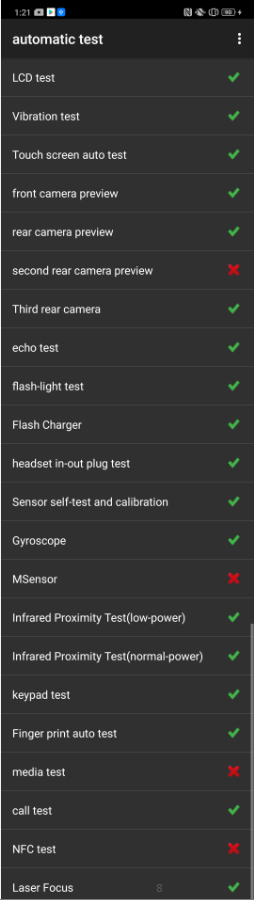

1

Tes LCD

Perhatikan pada tampilan merah, hijau, biru, putih, hitam, abu-abu, grayscale, dan pada interface warna warni dengan teliti; jika tidak ada dot hitam atau terang maupun keanehan lainnya, maka fungsi layar baik;

2

Tes Getaran

Dekatkan vibrator ke telinga untuk mengecek getaran yang dihasilkan selama 3 detik. Jika getaran yang dihasilkan normal (tidak lemah atau berisik), maka fungsi vibrator normal;

3

Auto Test Layar Sentuh

Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi layar sentuh normal;

4

Preview Kamera Depan

Sejajarkan kamera depan dengan permukaan berwarna putih dan hitam. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang berwarna putih serta tidak ada bintik terang ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal;

5

Preview Kamera Belakang

Sejajarkan kamera dengan permukaan berwarna putih, hitam, dan yang memiliki tulisan. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang berwarna putih serta tidak ada bintik terang/putih, tampilan blur ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal;

6

Kamera Belakang Kedua

Jika tidak ada titik hitam, garis hitam atau layar bunga pada layar setelah menyelaraskan dengan permukaan berwarna putih, tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang bewarna putih serta tidak ada bintik terang/putih, tampilan blur ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal;

7

Kamera Belakang Ketiga

Jika tidak ada titik hitam, garis hitam atau layar bunga pada layar setelah menyelaraskan dengan permukaan berwarna putih, tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang bewarna putih serta tidak ada bintik terang/putih, tampilan blur ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal;

8

Tes Gema

Pengecekan mic utama: Tiupkan angin ke dalam lubang mic yang ada di sisi bawah ponsel. Jika pada receiver atau earphone terdengar suara, maka fungsi mic utama normal;
Pengecekan mic sekunder: Tiupkan angin ke dalam lubang mic yang ada di sisi bawah ponsel. Jika pada speaker terdengar suara, maka fungsi mic sekunder normal;

9

Tes Lampu Flash

Buka lampu flash. Jika lampu flash dapat terbuka dan tidak aneh warnanya, maka fungsi lampu flash normal;

10

Tes Pengisian Daya (VOOC)

Gunakan adaptor dan kabel USB original dari OPPO. Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi pengisian daya;

11

Tes Earphone

Pasang dan lepaskan earphone bawaan dari OPPO. Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi normal;

12

Tes Sensor dan Kalibrasi Otomatis

Ketika ponsel masuk ke interface tes sensor dan kalibrasi otomatis, ponsel harus di atas permukaan yang datar, kemudian klik tes sensor pertama. Jika tes berhasil maka akan langsung masuk ke tes selanjutnya secara otomatis;

13

Tes Giroskop

Setelah memasuki tes, ambil ponsel untuk menggambar grafik angka "8", layar menunjukkan tulisan “PASS”, maka akan langsung masuk ke tes selanjutnya secara otomatis;

14

Tes M-Sensor

Goyangkan ponsel dari kiri ke kanan. Jika pada layar muncul tampilan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sensor-M normal;

15

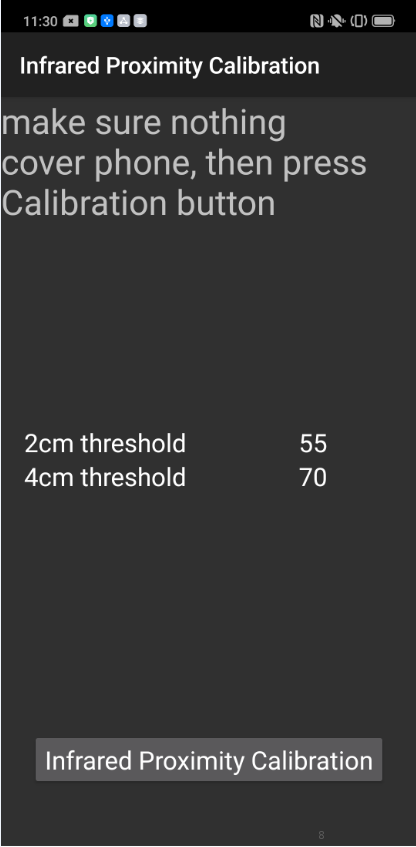

Tes Proximity-Modul (100mA)

Gunakan telapak tangan untuk menutupi lubang sensor cahaya, dan layar akan berubah dari hitam menjadi hijau. Jika antarmuka menunjukkan "PASS" maka akan langsung masuk ke tes selanjutnya secara otomatis;

16

Tes Proximity-Modul (150mA)

Gunakan telapak tangan untuk menutupi lubang sensor cahaya, dan layar akan berubah dari hitam menjadi hijau. Jika antarmuka menunjukkan "PASS" maka akan langsung masuk ke tes selanjutnya secara otomatis;

17

Tes Keypad

Tekan tombol power dan volume satu per satu. Jika tombol dapat ditekan secara normal dan langsung masuk ke tes selanjutnya, maka fungsi tombol normal;

18

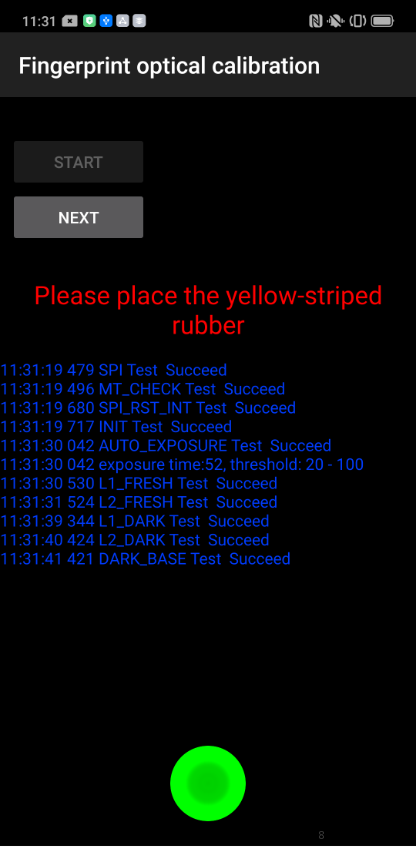

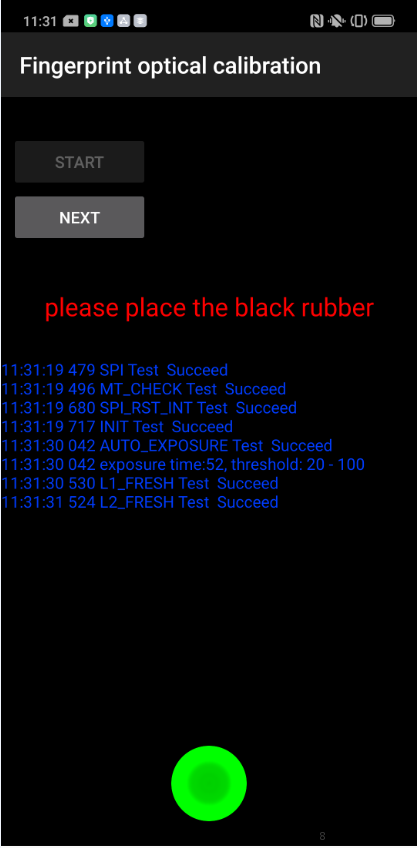

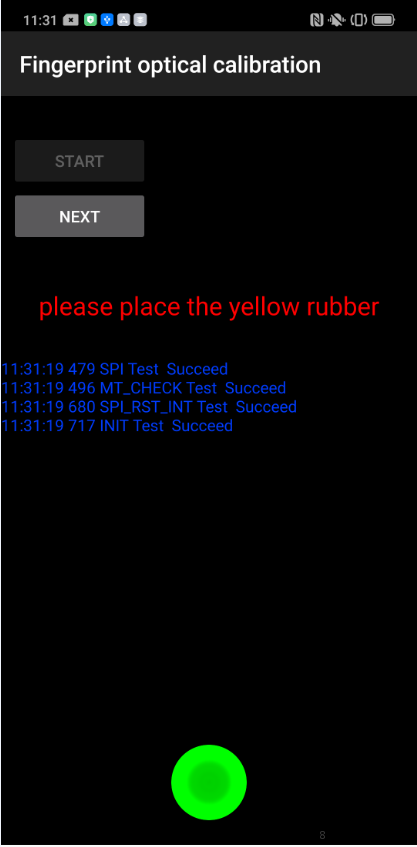

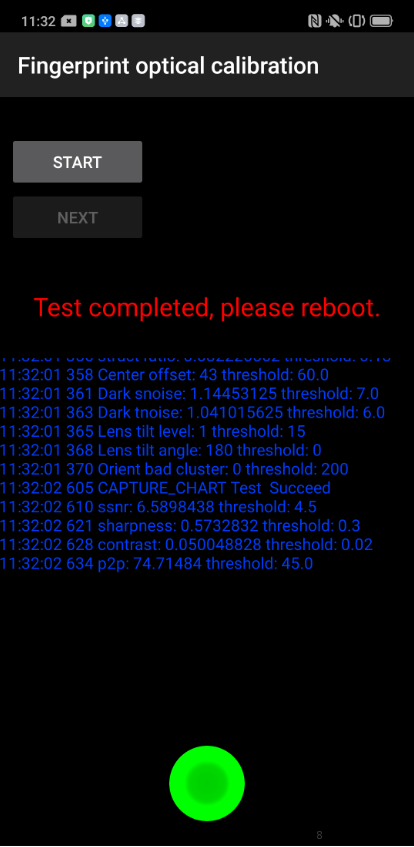

Tes Otomatis Sidik Jari

Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sidik jari normal;

19

Tes Media

Klik “20-4K (-3db) signal” untuk melakukan pengecekan pada fungsi suara media selama 5 detik. Jika berbunyi, tidak ada suara lemah, suara bising maupun suara pecah serta langsung masuk ke tes selanjutnya, maka fungsi normal;

20

Tes Panggilan

Jika pada ponsel terpasang kartu SIM, telepon nomor operator yang tersedia. Jika tidak ada kartu yang terpasang, telepon ke 112 (direkomendasikan menelepon operator) untuk melakukan pengecekan. Jika dapat melakukan panggilan dan suara receiver jelas, tidak kecil maupun, maka fungsi panggilan normal;

21

Tes NFC

Tutup area kamera belakang ponsel ke pembaca kartu NFC. Jika lampu sinyal pembaca kartu berubah dari merah menjadi hijau dengan suara "Bip", maka antarmuka akan menampilkan "PASS" dan lanjut ke tes berikutnya, maka fungsi NFC normal;

22

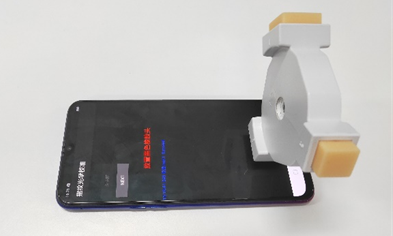

Laser Focus

Sejajarkan ponsel dengan objek atau antarmuka hitam dan gerakkan ke depan dan ke belakang. Jika antarmuka menunjukkan "PASS", maka fungsi laser focus normal;
