Daftar Isi

1. Pedoman

2. Informasi Perbaikan Umum

3. Gambar Struktur Ponsel

4. Langkah Pembongkaran

5. Langkah Pemasangan

6. Kalibrasi

7. Pengecekan Fungsi

8. Peringatan Umum

1. Pedoman

Tujuan dari dokumen ini adalah untuk mengarahkan teknisi OPPO dalam melakukan perbaikan terhadap produk-produk OPPO. Isi dari dokumen ini bersifat rahasia dan hanya boleh digunakan di Service Center OPPO resmi, dan tidak dapat diberikan ke pihak ketiga tanpa adanya izin terlebih dahulu. Harap mengikuti peraturan dan ketentuan dalam melakukan perbaikan. Jika ada masalah, harap segera menghubungi HQ China.

1.1 Peringatan dan Waspada

1.1.1 Peringatan

1. Harap berhati-hati dengan kendaraan yang dilengkapi dengan sistem manajemen mesin elektrik dan sistem rem anti selip (Anti–skid Braking Systems). Dalam kondisi kerusakan tertentu, energy RF yang dihasilkan dapat mengganggu kedua sistem tersebut. Jika perlu, konsultasikan dengan dealer/produsen kendaraan untuk memastikan ketahanan sistem elektronik kendaraan terhadap energy RF.

2. Ponsel tidak boleh digunakan di area yang rawan terjadi ledakan, seperti: pom bensin, area ledakan, dan lain-lain.

3. Penggunaan alat elektronik yang menggunakan frekuensi radio sebagai perantara dapat mengganggu fungsi dari peralatan medis. Hubungi produsen peralatan medis jika ada pertanyaan lebih lanjut. Peralatan elektronik lainnya mungkin juga dapat mengalami gangguan.

1.1.2 Waspada

1. Hanya tenaga profesional/ahli yang boleh melakukan perbaikan ponsel dan kalibrasi.

2. Hanya gunakan komponen dan peralatan yang sesuai dengan yang ada di dalam list.

3. Pastikan semua komponen, termasuk baut dan insulator telah terpasang dengan baik setelah perbaikan dan pemasangan.

4. Pelepasan muatan listrik statis adalah penyebab utama kerusakan komponen sensitif produk elektronik. Oleh karena itu, setiap pusat layanan harus memperhatikan persyaratan OPPO untuk perlindungan elektrostatik. Pastikan semua proses perbaikan dilakukan di area anti statis dan mengenakan gelang anti statis.

2.Informasi Perbaikan Umum

1. Sebelum memulai perbaikan, silakan masuk ke area anti-ESD dan kenakan gelang anti statis.

2. Gunakan sarung tangan anti statis untuk menghindari minyak dan sidik jari.

3. Gunakan film pelindung untuk melindungi jendela layar dan layar, agar dapat menghindari debu dan goresan.

4. Saat membersihkan papan tombol logam, gunakan sikat kain lembut / anti statis dan larutan isopropil alkohol untuk membersihkan; jangan gunakan penghapus, karena akan menggores permukaan lapisan pelindung, sehingga rentan terhadap oksidasi dan korosi.

5. Jika komponen mekanis yang tidak dilas (kecuali penutup pelindung dan bingkai pelindung) mengalami masalah, lebih baik diganti daripada melakukan perbaikan.

6. Selalu gunakan suku cadang yang disediakan oleh OPPO.

7. Periksa kontak dan sambungan solder perangkat yang dapat menyebabkan kesalahan sederhana (misalnya antarmuka atau sakelar yang disolder). Las kembali jika perlu (hanya untuk pusat perbaikan di mana penyolderan bebas timbal tersedia).

8. Selalu gunakan peralatan OPPO untuk menguji apakah ponsel berfungsi dengan baik. Jika pelanggan mengeluh masalah pengisian, gunakan pengisi daya Anda untuk menguji dan menentukan apakah masalahnya disebabkan oleh ponsel atau pengisi daya.

9. Saat memasukkan kode kerusakan untuk sistem layanan, perhatikan untuk memilih kode kerusakan dan kode alasan kerusakan aktual. Karena keakuratan entri nomor ini sangat membantu untuk peningkatan kualitas produk (lihat dokumentasi tabel kode kerusakan OPPO jika perlu).

10. Untuk informasi lebih lanjut mengenai produk, silakan mengunjungi server FTP : ftp://ftpex.oppo.com:919/.

3. Gambar Struktur Ponsel

3.1 Tampilan Produk

 Seperti ditunjukkan Gambar 3-1-1

                                                Gambar 3-1-1

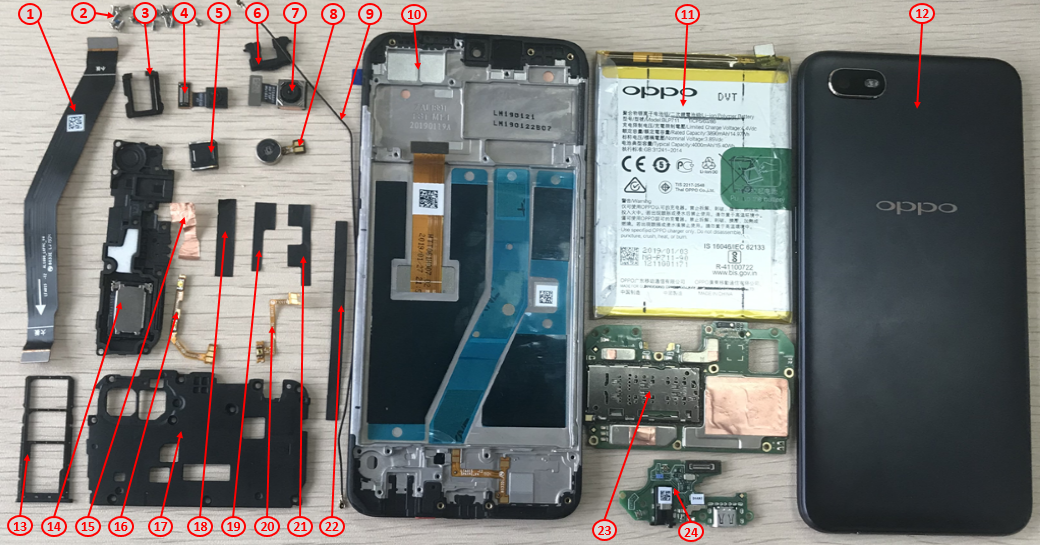

3.2 Gambar Susunan Struktur Ponsel

Seperti ditunjukkan Gambar 3-2-1
















                                         Gambar 3-2-1

3.3 Tabel Material Ponsel

No.	Material	Spesifikasi	Unit	Jumlah
1	Semi-finished FPC	18540-MAIN FPC-patch_HQ-A1 WINTER HQ	PCS	1
2	Non-self-tapping screw	M1.4×3.5mm Nylok silver HQ	PCS	20
3	Sealed silicone case for Headphone seat	18540 Black HQ	PCS	1
4	Front Camera	Samsung 3264*2448 8.5*8.5*5.2 5P BTB TA8S1EB HQ	PCS	1
5	Receiver	50mW 28Ω 0908*2.05 HQ	PCS	1
6	Sealed silicone case USB seat	18540 Black HQ	PCS	1
7	Rear Camera	Samsung 3264*2448 8.5*8.5*5.2 5P BTB TA8S1EB HQ	PCS	1
8	Vibration motor	14.82*8*3.2 3V 30Ω±15% 10.82mm HQ	PCS	1
9	RF Connection cable	0.3Ω 171.04mm 818014303 HQ	PCS	1
10	Display assembly	CPH1923 black/red (for after-sales)	PCS	1
11	Battery	@ 3890mAh 3.85V 0.7C BLP711 416286 NA I927	PCS	1
12	Battery cover assembly	CPH1923 red (for after-sales)	SET	1
13	SIM card holder	18540 Black HQ	PCS	1
14	Speaker	1W 8Ω 17*10.85*2.15 HQ	PCS	1
15	Conductive copper foil for the front camera	18540 Single-sided adhesive HQ	PCS	1
16	Semi-finished FPC	18540-V-patch_HQ-A1 WINTER HQ	PCS	1
17	Mainboard bracket	18540 Black with cushion HQ	PCS	1
18	Upper cover BOTTOM surface waterproof PET film	18540 Single-sided adhesive HQ	PCS	1
19	Power key PET film	18540 Single-sided adhesive HQ	PCS	1
20	Semi-finished FPC	18540-P -patch_HQ-A1 WINTER HQ	PCS	1
21	Volume key PET film	18540 Single-sided adhesive HQ	PCS	1
22	Battery bottom cushion	18540 Single-sided adhesive HQ	PCS	1
23	Semi-finished PBC	Semi-finished PBC	PCS	1
24	Semi-finished PBC	18540_AL1891C(A)-V0.4 WINTER HQ	PCS	1

4. Langkah Pembongkaran

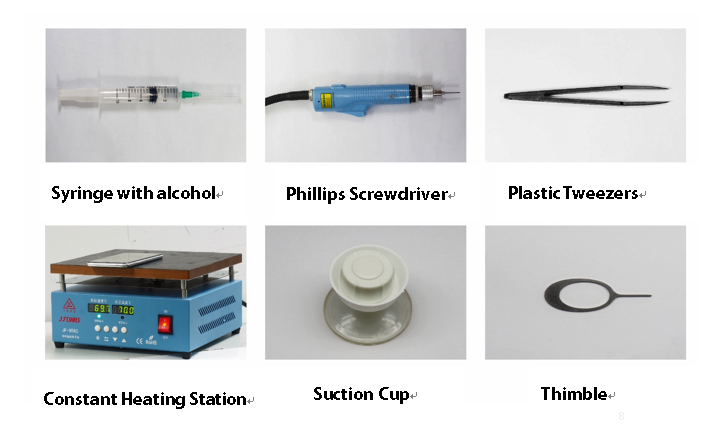

4.1 Peralatan yang dibutuhkan

4.2 Persiapan

1. Unit harus dimatikan sebelum dilakukan pembongkaran.
2. Cara mematikan:
System Power Off : Tekan tombol power beberapa saat kemudian slide ke bawah untuk mematikan.
Hard reset: Tekan tombol volume atas dan tombol power secara bersamaan selama 8 detik sampai layar mati.

4.3 Proses Pembongkaran

No	Langkah	Gambar	Perhatikan

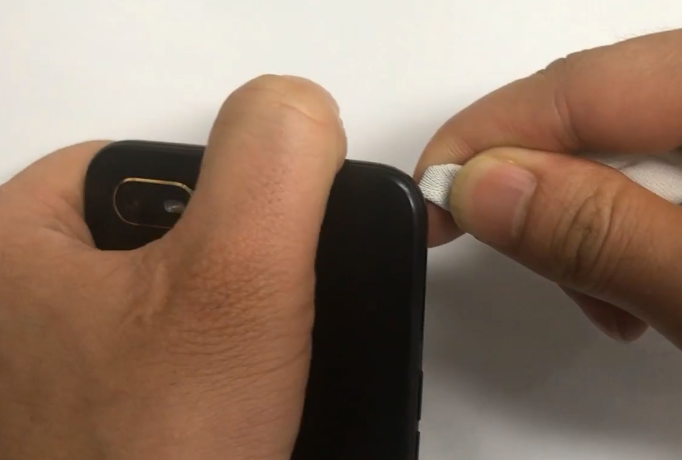

1	Lepaskan baterai cover		Hindari menggores baterai cover dengan pin ejector saat mengeluarkan SIM Card holder; Hindari menggores baterai cover saat melepaskannya menggunkan pick segitiga; Gunakan protective film untuk membungkus lensa kamera; Periksa tampilan eksterior baterai cover, pastikan cat tidak terkelupas, berubah warna, gelembung, goresan, dan retakan;

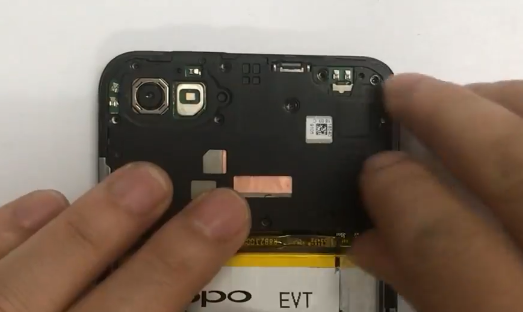

2	Lepaskan penutup PCB Atas		Lepaskan penutup PCB Atas dari sudut kanan bawah;

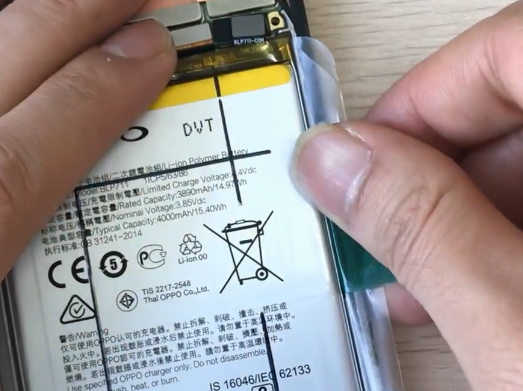

3	Lepaskan baterai		Periksa fisik dari baterai, pastikan tidak ada bekas tusukan, bengkok, dan kebocoran sebelum dikelompokkan di tray baterai sesuai kondisinya; Baterai harus dipasang dengan easy-tear baru sebelum dipasang kembali, dilarang memasang kembali baterai tanpa easy-tear;
4	Lepaskan kamera belakang dan depan		Jangan menyentuh lensa kamera selama pembongkaran;

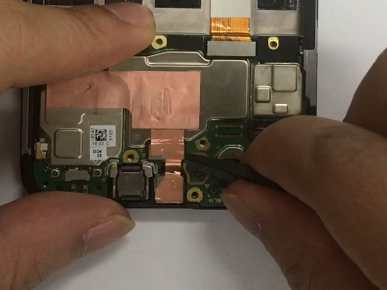

5	Lepaskan FPC layar, kabel RF, dan PCB Atas		Gunakan kertas film untuk menutup lubang pada kamera depan;
6	Lepaskan kotak speaker dan PCB Bawah

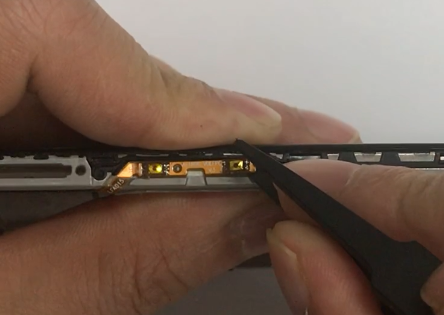

7	Lepaskan receiver, FPC tombol power, dan FPC tombol volume		Hati-hati jangan sampai menyebabkan FPC putus;

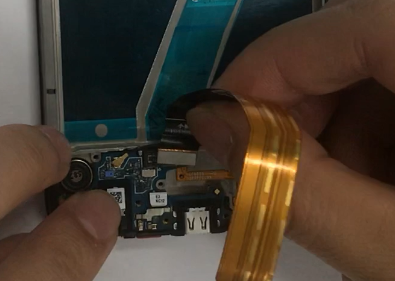

8	Lepaskan cushion baterai, FPC utama, dan vibrator

5. Langkah Pemasangan

5.1 Daftar Material yang Harus Diganti

No.	Material	Kode	PCS
1	Non-self-tapping screw	4210672	PCS
2	Easy tear baterai	4876448	PCS
3	Battery extracting sticker	5181711	PCS
4	Decorative Piece Tape kamera belakang	4876862	PCS

5.2 Proses Pemasangan

No	Langkah	Gambar	Peringatan

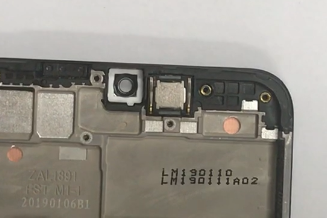

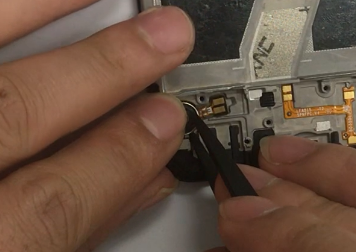

1	Pasang receiver, vibrator, FPC tombol power, dan FPC tombol volume		1. Perhatikan arah pemasangan dari receiver;

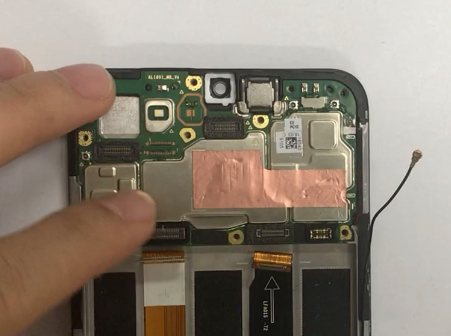

2	Pasang PCB Atas, lensa kamera depan, dan lensa kamera belakang		Sejajarkan sudut depan PCB Atas dengan kertas tembaga ketika akan dipasang;
3	Pasang sealed silicone pada dudukan USB dan earphone jack, PCB Bawah, dan FPC utama		1. Pasang PCB Bawah dari sudut kiri bawah;
4	Pasang speaker, cushion baterai,  non-self-tapping screws, dan baterai

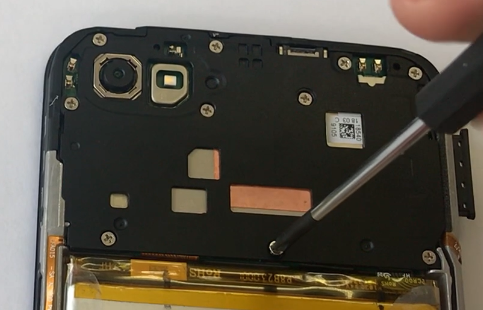

5	Pasang penutup PCB Atas, sekrup, PET sheet pada sisi tombol, PET sheet pada PCB Atas		1. Pasang penutup PC Atas dari sisi sebelah kiri;

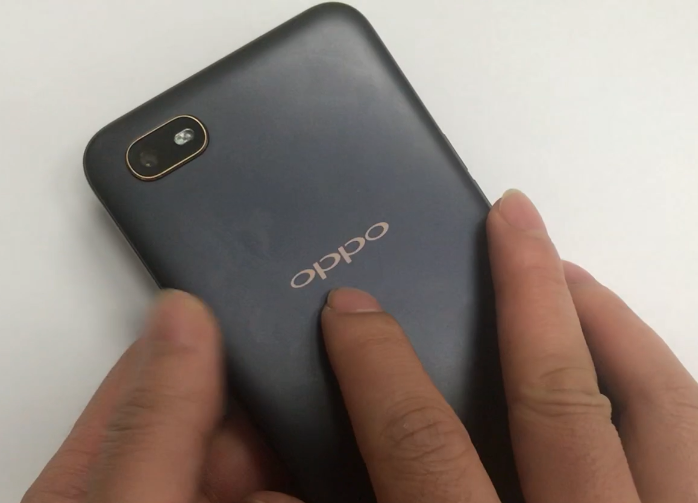

6	Pasang baterai cover

6. Kalibrasi

7. Pengecekan Fungsi

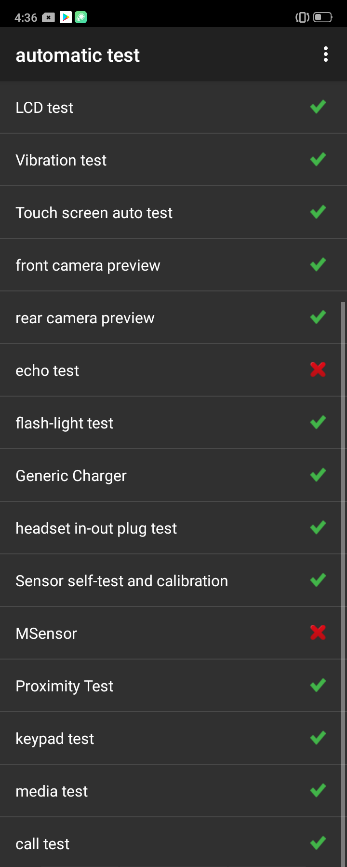

7.1 Langkah Pengecekan

7.2 Pengecekan yang Dilakukan

No Pengecekan Pengecekan yang Dilakukan 1 Tes Layar Perhatikan pada tampilan merah, hija, biru, putih, hitam, abu-abu, grayscale, dan pada interface warna warni dengan teliti; jika tidak ada dot hitam atau terang maupun keanehan lainnya, maka fungsi layar baik; 2 Tes Getar Dekatkan vibrator ke telinga untuk mengecek getaran yang dihasilkan selama 3 detik. Jika getaran yang dihasilkan normal (tidak lemah atau berisik), maka fungsi vibrator normal; 3 Auto Test Layar Sentuh Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi layar sentuh normal; 4 Preview Kamera Depan Sejajarkan kamera depan dengan permukaan berwarna putih dan hitam. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang berwarna putih serta tidak ada bintik terang ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal; 5 Preview Kamera Belakang Sejajarkan kamera dengan permukaan berwarna putih, hitam, dan yang memiliki tulisan. Jika tidak ada bintik hitam, garis hitam ataupun blur ketika diarahkan ke permukaan yang berwarna putih serta tidak ada bintik terang/putih, tampilan blur ketika disejajarkan ke permukaan yang hitam, maka fungsi kamera normal; 6 Tes Gema Pengecekan mic utama: Tiupkan angin ke dalam lubang mic yang ada di sisi bawah ponsel. Jika pada receiver atau earphone terdengar suara, maka fungsi mic utama normal; Pengecekan mic sekunder: Tiupkan angin ke dalam lubang mic yang ada di sisi bawah ponsel. Jika pada speaker terdengar suara, maka fungsi mic sekunder normal; 7 Tes Lampu Flash Buka lampu flash. Jika lampu flash dapat terbuka dan tidak aneh warnanya, maka fungsi lampu flash normal; 8 Tes Pengisian Daya Gunakan adaptor dan kabel USB original dari OPPO. Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi pengisian daya normal; 9 Tes Earphone Pasang dan lepaskan earphone bawaan dari OPPO. Jika pada layar muncul tulisan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi normal; 10 Tes Sensor dan Kalibrasi Otomatis - 11 Tes Sensor-M Goyangkan ponsel dari kiri ke kanan. Jika pada layar muncul tampilan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sensor-M normal; 12 Tes Sensor Proximity Gunakan telapak tangan untuk menutup lubang sensor cahaya, dan layar akan berubah dari hijau menjadi hitam. Jika pada layar muncul tampilan “PASS” dan langsung masuk ke tes selanjutnya, maka fungsi sensor proximity normal; 13 Tes Keypad Tekan tombol power dan volume satu per satu. Jika tombol dapat ditekan secara normal dan langsung masuk ke tes selanjutnya, maka fungsi tombol normal; 14 Tes Media Klik “20-4K（-3db）signal” untuk melakukan pengecekan pada fungsi suara media selama 5 detik. Jika berbunyi, tidak ada suara lemah, suara bising maupun suara pecah serta langsung masuk ke tes selanjutnya, maka fungsi normal; 15 Tes Panggilan Jika pada ponsel terpasang kartu SIM, telepon nomor operator yang tersedia. Jika tidak ada kartu yang terpasang, telepon ke 112 (direkomendasikan menelepon operator) untuk melakukan pengecekan. Jika dapat melakukan panggilan dan suara receiver jelas, tidak kecil maupun, maka fungsi panggilan normal.

8. Peringatan Umum

NA
----Departemen Technical Support OPPO Service Center
