Panduan Pelepasan Baterai Tanam Service Center Overseas V1.4

Views: 0 • Likes: 0

Catatan Revisi
Versi	Konten Revisi	Revisi Oleh	Verifikasi Oleh	Tanggal
V1.1	Tambahan ketentuan mengenai penggunaan alat berbahan logam dan tata peletakannya	Zeng Zhibing	Jin Xiaojie	2016-10-11
V1.2	Panduan pemasangan easy-tear Cara mengatasi deformasi baterai Kategori baterai yang dilarang untuk digunakan Panduan perawatan baterai rusak	Zeng Zhibing	Peng Fuhong	2017-02-06
V1.3	Tambahan standarisasi pengecekan penampilan baterai dan cara perawatan	Zeng Zhibing	Peng Fuhong	2017-02-06
V1.4	Tambahan spesifikasi pembongkaran easy-tear generasi 2 pada baterai tanam Deskripsi metode pengemasan baterai rusak	Zeng Zhibing	Peng Fuhong	2017-11-06

Konten

1. Tujuan
2. Metode Pemasangan Baterai Tanam
3. Larangan dalam Pelepasan Baterai Tanam
4. Standarisasi Pengecekan Penampilan Baterai dan Cara Perawatan
5. Instruksi Detail Pelepasan Secara Keseluruhan
6. Cara Mengatasi Baterai Tergores
7. Penjelasan Khusus
8. Standarisasi Metode Pelepasan Baterai Tanam

1. Tujuan

Pedoman ini disusun untuk memandu standar metode pemasangan dan pelepasan baterai tanam yang ada saat ini, dengan adanya pedoman seperti ini diharapkan bisa menghindari pengoperasian yang tidak tepat sehingga bisa menyebabkan bahaya – bahaya yang tidak diinginkan terjadi.

2. Metode Pemasangan Baterai Tanam

Untuk saat ini metode pemasangan baterai tanam terdapat 3 tipe, dimana ini disusun berdasarkan urutan masuk ke pemasaran yaitu pemasangan dengan perekat double-sided, kemudian dengan perekat easy pull, dan pemasangan dengan double-sided yang disertai perekat easy tear.

3. Larangan dalam Pelepasan Baterai Tanam

Dilarang menggunakan alat pemanas atau pengering dan alat pemanas lain secara langsung pada baterai;
Dilarang menggunakan alat penghisap (towing), kartu atau tangan dan lain – lainnya untuk melepaskan baterai secara langsung tanpa menggunakan alkohol (Ethanol) untuk mengurangi tingkat kelengketan pada double-sided;
Dilarang menggunakan benda logam yang tajam seperti penjepit logam, untuk menyentuh permukaan baterai secara langsung dan melepaskan material lainnya (contoh: lembaran pendingin Grafit);
Dilarang meletakkan baterai yang terlepas pada atas permukaan benda tajam seperti diatas sekrup atau menumpuk baterai satu per satu;
Dilarang menggunakan perekat yang tidak lengket, bekas pakai dan sejenisnya;
Dilarang menggunakan pembungkus baterai yang rusak, baterai dengan permukaan tertusuk dan baterai bocor;
Dilarang menggunakan pisau tajam, alat yang berbahan logam saat melepaskan baterai tanam;
Dilarang menggunakan penjepit logam untuk membuka lembaran dekoratif dan komponen lainnya;
Baterai yang dilepaskan harus ditaruh pada tempat yang terpisah dengan komponen logam lainnya, untuk menghindari terjadinya arus pendek;
Baterai yang dilepaskan harus ditaruh pada tempat yang terpisah dengan komponen logam lainnya, untuk menghindari terjadinya arus pendek;
Dilarang menggunakan baterai yang sudah pernah jatuh atau baterai yang berubah bentuk parah (Saat pertama kali melepaskan baterai dan menemukan bahwa baterai mengalami sedikit perubahan bentuk namun tidak menggunakan alkohol (Ethanol) untuk melepaskan baterai tersebut);
Dilarang mengubah prosedur pelepasan baterai tanam yang ada ataupun menambahkan langkah prosedur pelepasan baterai lainnya tanpa mendapatkan izin;
Baterai yang dilepaskan harus ditaruh pada tempat yang terpisah dengan komponen logam lainnya, untuk menghindari terjadinya arus pendek;
Dilarang menggunakan baterai yang sudah pernah jatuh atau baterai yang berubah bentuk parah (Saat pertama kali melepaskan baterai dan menemukan bahwa baterai mengalami sedikit perubahan bentuk namun tidak menggunakan alkohol (Ethanol) untuk melepaskan baterai tersebut);
Dilarang mengubah prosedur pelepasan baterai tanam yang ada ataupun menambahkan langkah prosedur pelepasan baterai lainnya tanpa mendapatkan izin.

4. Standarisasi Pengecekan Penampilan Baterai dan Cara Perawatan

1. Standarisasi Pengecekan

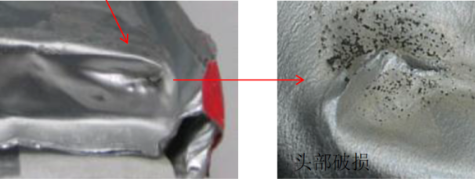

No	Nama Kerusakan	Gambar	Penilaian Kerusakan
1	Rusak (Bengkok)		Tidak boleh adanya rusak / berubah bentuk (bengkok)
2	Kebocoran Cairan	\	Tidak boleh adanya kebocoran cairan
3	Kembung		Tidak boleh adanya kembung
4	Deformasi (Berubah Bentuk) Parah	\	Tidak boleh adanya panas yang disebabkan oleh arus pendek internal dari inti baterai tanpa bekas terbakar
5	Panas	\	Tidak boleh adanya panas yang disebabkan oleh arus pendek internal dari inti baterai tanpa bekas terbakar

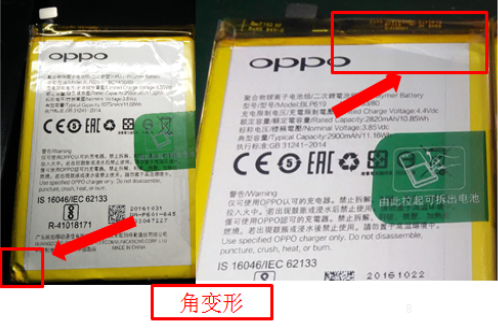

6	Deformasi (Berubah Bentuk) pada Sudut		Tidak boleh adanya deformasi (perubahan bentuk) pada sudut baterai yang disebabkan oleh tekanan yang mengganggu pada tubuh baterai

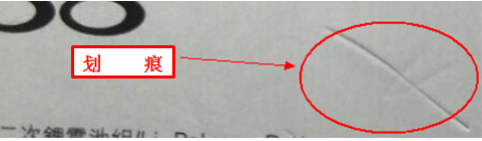

7	Goresan		Goresan tidak boleh melukai bagian bawah baterai; ukuran goresan ringan hanya di antara 20mm - 30mm, harus dalam jarak 10mm, & jumlah goresan tidak lebih dari 2 buah; jika panjang melewati 30 mm juga tidak boleh
8	Kerutan		Kerutan dengan panjang ≤ 25mm dalam 1 sisi hanya ada 2, tetapi antar jarak pisah harus di atas 20mm; Kerutan dengan panjang antara 25mm dan 40mm (termasuk) dalam 1 sisi hanya ada 1; lebar kerutan tidak boleh ≤1mm & tinggi kenaikan harus dalam 0.1mm, selain itu maka tidak boleh
9	Cekung / Penyok		Diameter maksimum 0.6mm ≤ - <1.2mm, diperbolehkan ada 3 titik dengan jarak 20mm per titik; diameter diatas 1.2mm tidak diperbolehkan, tinggi maksimum lubang 0.3mm, lebih dari itu tidak diperbolehkan; Jika itu penyok, panjang <10mm, lebar <0.5mm, 3 titik penyok pada satu sisi dengan kedalaman < 0.1mm diperbolehkan
10	Benjolan / Cembung	\	Benjolan: 0.6mm ≤ diameter maksimum < 1.2mm, 3 titik diperbolehkan dalam jarak 20mm; di atas diameter maksimum 1.2mm tidak diperbolehkan, tinggi maksimum bejolan adalah 0.3mm, lebih dari standar tidak diperbolehkan; benjolan diperbolehkan apabila pada 1 sisi terdapat 2 benjolan dengan panjang 5mm, tinggi maksimum 0.3mm, jarak per titik 20mm, lebih dari standar tidak diperbolehkan, panjang benjolan ≥ 5mm tidak diperbolehkan
Catatan: 1. Untuk setiap item yang tidak tercakup dalam standarisasi ini, maka Service Center wajib memberikan penilaian yang masuk akal berdasarkan kebutuhan aktual; 2. Baterai yang sudah sesuai dengan kondisi di atas (tidak dibatasi) perlu mengikuti petunjuk proses berikut.

2. Cara Perawatan

Prinsip Dasar: Memastikan setiap unit user yang diperbaiki di Service Center tidak akan memiliki potensi bahaya akan keselamatan bagi user.

Jika menemukan baterai sudah cacat / rusak saat hendak diperbaiki oleh Service Center, maka wajib beritahu user untuk mengganti baterai sesuai dengan kebijakan garansi yang berlaku; jika user tidak bersedia untuk membayar baterai tersebut, maka bisa memberikan garansi baterai tersebut dengan catatan khusus pada sistem (catatan kualitas produk);
Jika baterai user dirusak ketika hendak diperbaiki oleh staff Service Center, maka disarankan untuk mengganti baterai kepada user dan melakukan catatan khusus pada sistem (catatan kualitas khusus) dan wajib mempelajari ulang materi “Standarisasi dan Pedoman Pelepasan Baterai Tanam” untuk menghindari situasi sama terulang kembali.

5. Instruksi Detail Pelepasan Secara Keseluruhan

1. Larangan dalam pemasangan dan pelepasan konektor BTB Baterai

Ada 3 cara untuk mematikan ponsel sebelum membongkar baterai (tekan lama tolmbol daya selama 8s / tekan dan tahan tombol volume atas + tombol daya selama 8s untuk pematian paksa / gunakan opsi shutdown untuk mematikan), untuk benar-benar memutus sumber daya dan memaksimalkan perlindungan pada baterai serta komponen lainnya (catatan: jika baterai dibongkar tanpa mematikan ponsel, data yang disimpan pada ponsel mungkin akan hilang. pada saat yang sama, karena banyaknya komponen yang mengandung listrik pada motherboard, mungkin akan tersentuh saat pembongkaran dan akan menyebabkan korsleting);
Buka pengait BTB baterai dan hindari merobek FPC saat membongkar. Metode melepas dudukan BTB adalah seperti yang ditunjukkan pada gambar di bawah ini:

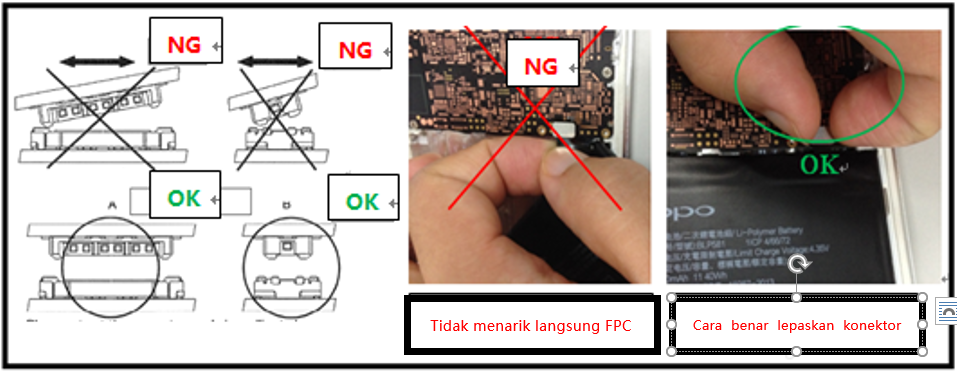

Perhatian:
Saat melepaskan konektor BTB tidak boleh menarik langsung pada FPC, perlu menggunakan tangan untuk menahan kedua sisi dari pelindung baja atau menggunakan Fishing Line untuk mengeluarkan konektor.

Saat memasang konektor BTB baterai, sejajarkan soket dengan BTB agar dapat masuk dengan tepat, geser ke kiri atau kanan USB male untuk memastikan sudah terpasang dengan kuat dan pas, setelah memasangkan USB female tekan untuk memastikan sudah terhubung dengan baik, hati-hati saat menekan jangan sampai mengakibatkan kerusakan.

Saat mengganti aksesoris, Anda harus melepas baterai (misalnya: mengganti komponen layar). Setelah membongkar baterai, Anda dapat membongkar komponen lain (seperti: sekrup, motherboard, smallboard) Jika ada pelat baterai BTB, lepaskan BTB secara perlahan dan kemudian lepaskan baterai;
Jika Anda tidak perlu melepas baterai untuk mengganti komponen (misalnya: motherboard, smallboard, kamera dll), Anda juga harus mengangkat pengait BTB terlebih dahulu.

2. Metode Pelepasan Baterai yang tertempel dengan perekat Double-sided & Easy Pulled (menggunakan Ethanol dan Kartu)

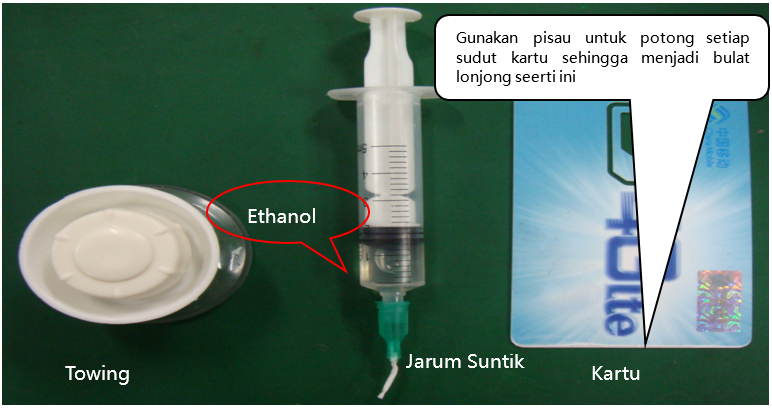

2.1 Alat yang diperlukan: jarum suntik, jarum plastik, kartu, Alkohol (ethanol), dan alat penghisap (towing) seperti gambar dibawah ini:

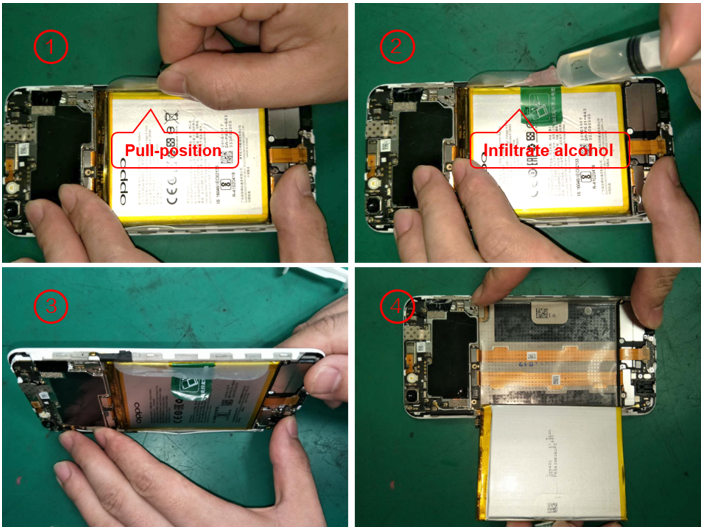

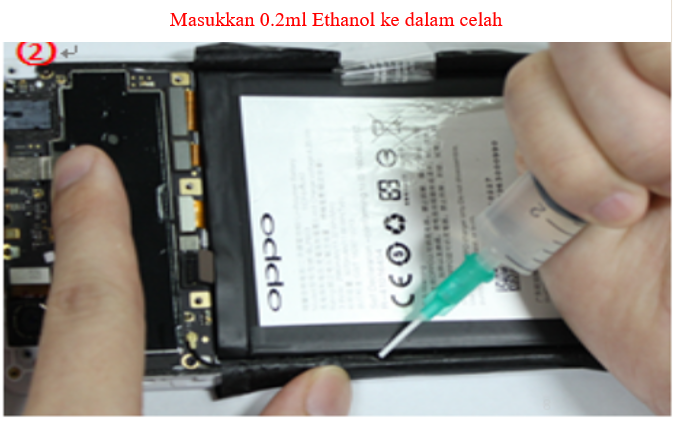

2.2 Pada sekeliling baterai, teteskan sekitar 0,2 ml ethanol dengan menggunakan jarum suntik, lalu tegakkan unit supaya ethanol dapat tersebar secara merata di bawah dan bisa mengurangi kelengketan double-sided, lalu gunakan kartu untuk memisahkan baterai, seperti gambar berikut ini:

2.3 Masukkan kartu di antara celah baterai dan bingkai unit secara perlahan sampai dasar, lalu pisahkan perekat double-sided dari baterai dan lepaskan (miringkan unit ketika masukkan kartu sehingga ethanol dapat meresapi bagian belakang baterai) seperti gambar berikut ini:

Perhatian:

Kartu yang digunakan tidak boleh rusak atau berubah bentuk, hanya menggunakan kartu dengan permukaan yang halus dan sudut siku yang tumpul;
Untuk tipe ponsel yang tingkat kelengketannya rendah seperti R5 setelah meneteskan alkohol (Ethanol) boleh menggunakan alat penghisap (Towing) sebagai pengganti kartu;
Harus hati – hati dalam melepaskan baterai tanam supaya tidak merusak tombol FPC atau Display layar FPC.

3. Metode Pelepasan Baterai yang tertempel dengan perekat Double-Sided & disertai Easy Tear

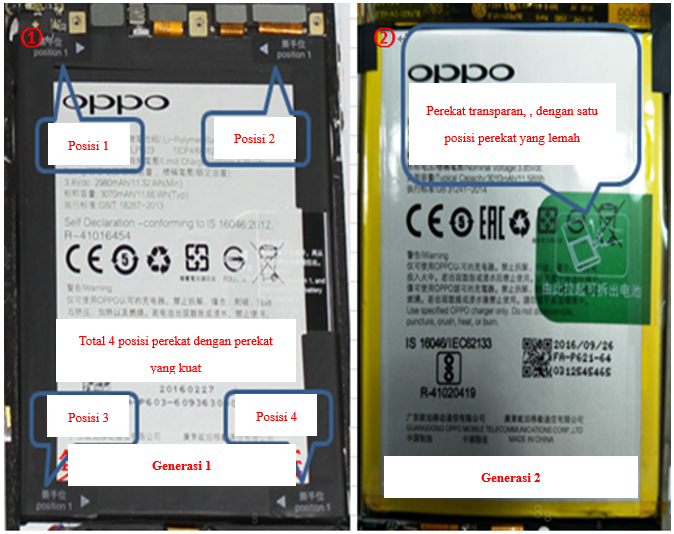

Disini terdapat 2 jenis dari perekat Easy-Tear: Generasi 1 dan 2 (yang pertama biasanya dipakai di model A39, dimana ini akan dipakaikan ke tipe – tipe terbaru setelah tipe A39), berikut adalah bentuk perbedaannya:

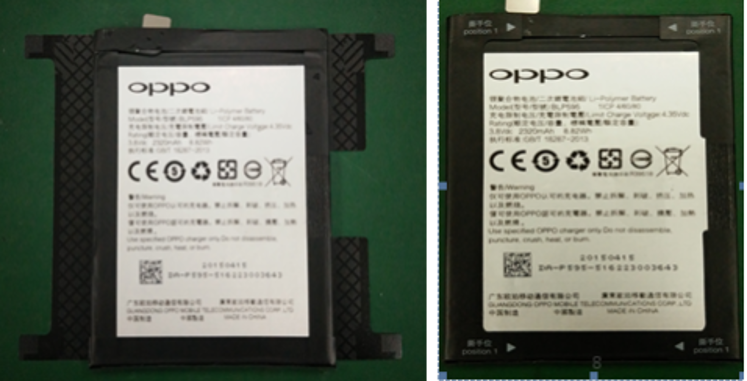

Generasi Pertama

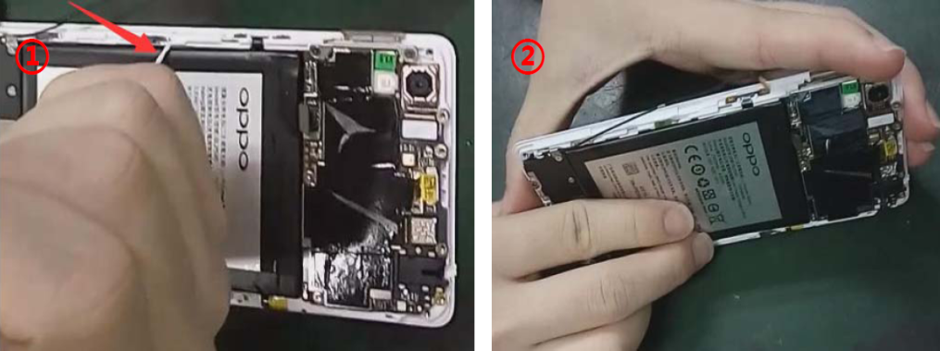

1. Letakkan perangkat di atas meja anti-statis, dan lepaskan perekat easy tear pada keempat sudut seperti yang ditunjukkan pada gambar dibawah ini:

2. Gunakan jarum suntik untuk meneteskan sedikit ethanol ke dalam celah antara baterai dan perekat (catatan: jangan teteskan ethanol ke dalam celah di antara perekat dan kompartemen baterai):

3. Pegang kedua ujung perangkat dengan tangan, tarik ke atas secara perlahan untuk memisahkan baterai dan perekat. Jika baterai sulit dibongkar atau mengalami perubahan bentuk, hentikan pembongkaran secara paksa, tambahkan ethanol dengan jarum suntik lalu lanjutkan pembongkaran seperti yang ditunjukkan pada gambar dibawah ini:

Generasi Kedua

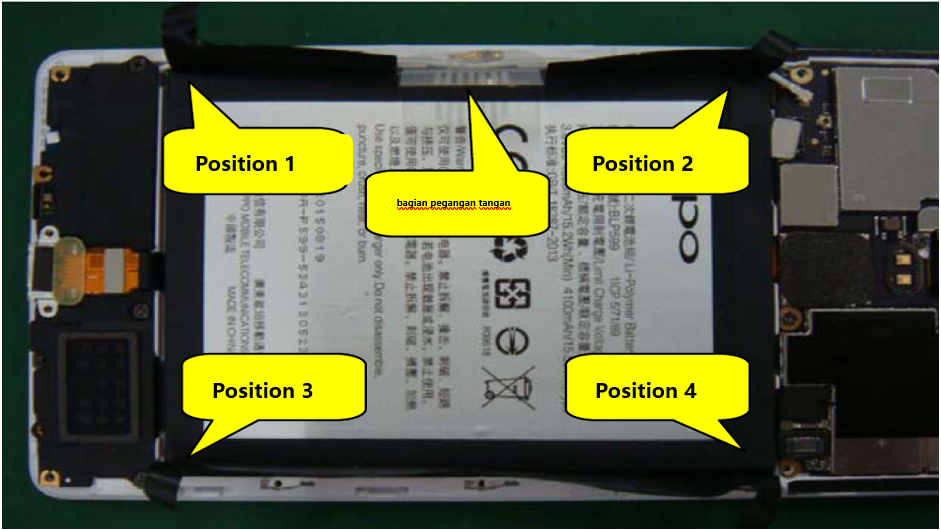

1. Letakkan perangkat di atas meja anti-statis dan lepaskan perekat di antara kedua sisi baterai dan posisi tarik (perekat yang berada di sisi berlawanan dari posisi tarik tidak perlu disobek);
2. Gunakan jarum suntik untuk meneteskan sekitar 0.2ml ethanol ke dalam celah antara baterai dan perekat (catatan: jangan teteskan ethanol ke dalam celah antara perekat dan kompartemen baterai);
3. Perlahan-lahan angkat dan miringkan perangkat selama 5-10 detik agar alkohol meresap ke dalam double-side antara baterai dan easy-tear perekat, kemudian perlahan-lahan letakkan perangkat dan tahan kedua ujung perangkat dengan tangan, tarik posisi tarik untuk melepaskan perekat, saat sudah menarik sampai ujung, Anda harus melepas baterai dari perekat, tidak boleh menggunakan baterai untuk menarik perekat;
4. Jika baterai sulit dibongkar atau mengalami perubahan bentuk, jangan menarik paksa baterai, tambahkan ethanol dengan jarum suntik dan tunggu 3-4 detik sebelum melanjutkan pembongkaran, seperti yang ditunjukkan pada gambar dibawah ini:

Perhatian:
a. Tarik baterai selurus mungkin untuk menghindari deformasi pada baterai. Jika baterai sulit dibongkar atau baterai mengalami perubahan bentuk, hentikan penarikan secara paksa dan suntikkan ethanol ke dalam celah antara posisi tarik atas dan bawah, tunggu 3-4 detik sebelum melanjutkan pembongkaran;
b. Ketika menggunakan jarum suntik untuk menyuntikkan ethanol ke dalam celah antara baterai dan perekat, tinta baterai akan sedikit terkelupas, hal ini merupakan fenomena yang normal dan dapat digunakan secara normal.

4. Panduan Pemasangan Easy-Tear

4.1 Generasi Pertama

4.1.1 Letakkan perekat di atas meja setelah melepaskan kertas perekat dengan sisi perekat menghadap ke atas. Tempatkan bagian depan baterai (bagian dengan informasi cetakan) menghadap ke atas dan letakkan di antara celah perekat yang menghadap ke kanan baterai; kemudian selaraskan bagian sisi kiri dan kanan baterai dengan garis pemotong dari perekat (terlihat garis warna merah) dan selaraskan bagian sisi atas dan bawah baterai dengan setiap sudut perekat, seperti gambar berikut:

4.1.2 Setelah baterai terpasang dengan perekat, ratakan permukaannya dan keluarkan gelembung udara; kemudian bungkus baterai di sisi kiri dan kanan perekat seperti gambar berikut:

4.2 Generasi Kedua

4.2.1 Ambil easy-tear yang sesuai dengan model ponsel lalu letakkan pada meja anti-statis;
4.2.2 Sejajarkan bagian sisi easy-tear dengan bagian sisi pada pegangan baterai (sisakan 1-3mm, untuk menghindari easy tear dan pegangan baterai tertempel), bagian lem easy-tear harus disejajarkan dengan bagian sisi baterai;

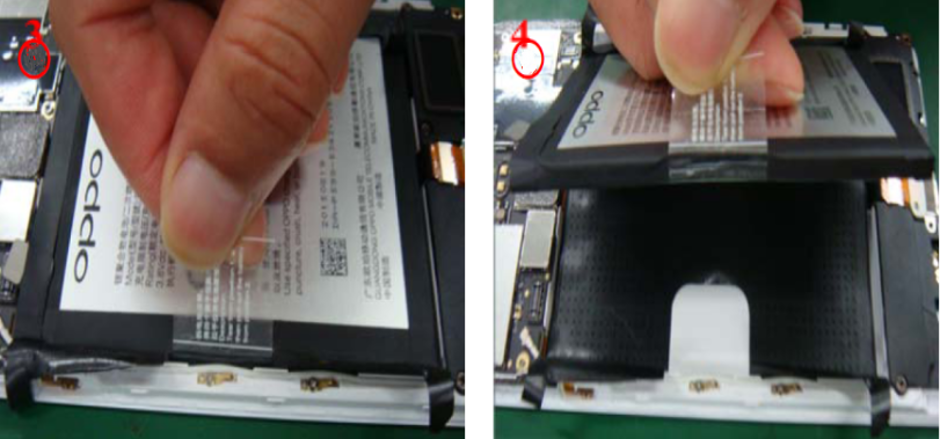

4.2.3 Tahan easy-tear pada satu sisi dan lepaskan kertas rilis easy-tear pada sisi satu lagi, tekan untuk menempelkannya;
4.2.4 lepaskan kertas rilis pada sisi easy-tear tape lainnya dan rekatkan;
4.2.5 Terakhir lipat dan tempelkan easy-tear baterai.

5. Cara mengatasi baterai yang berubah bentuk / cacat / deformasi

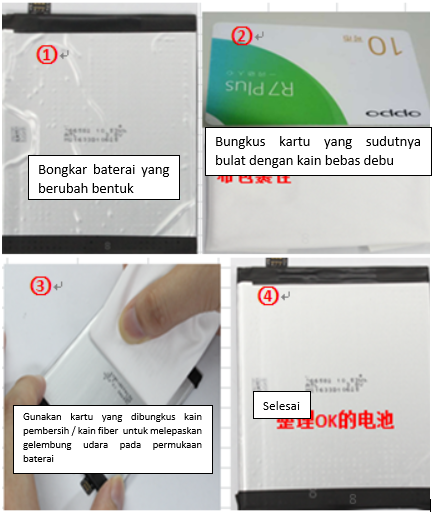

Tempatkan baterai yang berubah bentuk pada permukaan yang datar dan bersih pada meja anti-statis, tekan perlahan baterai dengan tangan kemudian gunakan kartu yang sudutnya bulat dengan dibungkus kain pembersih / kain fiber untuk meratakan baterai, pastikan bahwa permukaanya datar dan tidak rusak, BTB tidak patah, dan kemudian ganti dengan easy-tear baru seperti yang ditunjukkan pada gambar di bawah ini:

6. Kategori Penggunaan Baterai yang Dilarang

Cek tampilan baterai tanam lithium yang sudah dilepaskan, pastikan baterai dalam keadaan bersih, mulus dan tidak ada rusak. Jika ditemukan permukaan label baterai mengalami kerusakan, kerusakan pada plastic film aluminium, kebocoran cairan elektrolit, cacat / deformasi dan fenomena lain yang tidak diinginkan, maka dilarang digunakan kembali. Berikut adalah beberapa contoh:

6. Cara Mengatasi Baterai Tergores

6.1 Instruksi Penanganan Baterai Kembung dan Bocor

Pisahkan tempat untuk baterai kembung dan bocor, dan rendam ke dalam air garam setelah terkumpul 5 pcs, lakukan seperti langkah berikut:
Catatan: akan ada bau saat merendam, jadi lebih baik diganti secara berkala untuk penggunaan air garam.

6.2 Instruksi Penanganan Baterai Tidak Kembung dan Bocor

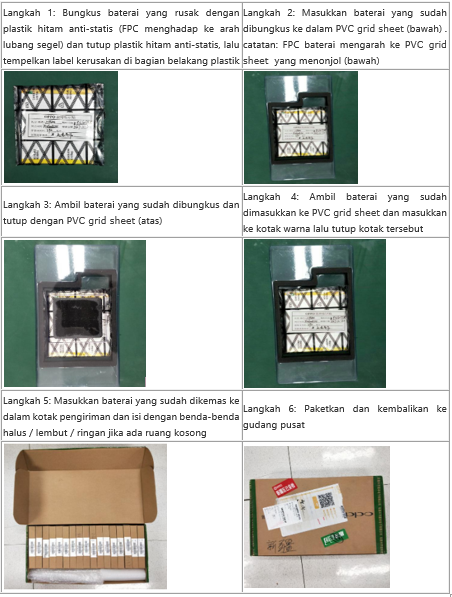

Bungkus baterai yang tidak kembung dan bocor dengan plastic hitam anti statis, dan harus setiap part dibungkus dengan satu per satu, dimana harus disegel dengan stiker label kerusakan, dan diletakkan dalam dus pengiriman setelah selesai dibungkus. Jika masih ada ruang di dalam dus, maka perlu dipenuhi bagian dus dengan benda-benda lembut/halus/ringan, untuk menghindari terjadinya guncangan antara baterai saat perjalanan. Lakukan seperti langkah berikut:
Catatan: Tidak diperbolehkan untuk membungkus baterai dengan sparepart yang lain, yang berarti paketan harus dibungkus secara terpisah dan dikirim secara terpisah.

7. Penjelasan Khusus

Baterai R5 harus ganti baru setelah dilepaskan
Dikarenakan tipe ponsel R5 memiliki baterai yang lebih tipis dan lunak, bisa menyebabkan saat melakukan pelepasan baterai, baterai mengalami perubahan bentuk yang bisa menimbulkan hal – hal yang tidak dinginkan. Untuk menghindari hal – hal seperti itu, baterai yang telah dilepas tidak boleh dipakai kembali dan mengganti yang baru, tidak peduli masih garansi ( IW ) atau sudah lewat masa garansi (OOW). Saat ini yang berhubungan dengan tindakan lepas baterai tanam pada R5 itu sendiri adalah saat mengganti baterai baru, dan mengganti komponen MTC.

8. Standarisasi Metode Pelepasan Baterai Tanam

Jika ditemukan ada yang tidak menjalankan apa yang sudah tertulis di dalam dokumen ini, maka berdasarkan kondisi yang berbeda akan diberikan sanksi yang sesuai, yaitu:

Saat orang pusat sedang melakukan sidak dan menemukan bahwa Service Center tidak menjalankan dokumen Standarisasi dan Pedoman Pelepasan Baterai Tanam, maka akan dikenakan denda kepada Service Center tersebut sebesar 200 USD ( ±Rp 2.610.000 ) / kali;
Tidak menjalankan dokumen “Standarisasi dan Pedoman Pelepasan Baterai Tanam” dan menyebabkan terjadinya komplain dari user ataupun media yang membuat image Service Center ataupun image Perusahaan menjadi tidak bagus, Semua biaya kerugian akan ditanggung sepenuhnya oleh pihak Service Center itu sendiri dan akan dikenakan denda sebesar 400 USD ( ±Rp 5.220.000 ) / kali;
Tidak menjalankan dokumen “Standarisasi dan Pedoman Pelepasan Baterai Tanam” dan menyebabkan baterai terbakar, bocor, meledak atau bisa menimbulkan kerugian besar seperti bahaya keselamatan jiwa dan kerugian harta maka semua biaya kerugian ini ditanggung sepenuhnya oleh pihak Service Center dan akan dikenakan denda sebesar 1000 USD ( ±Rp 13.050.000 ) / kali.

Berdasarkan tanggal keluarnya dokumen yang ini, maka dokumen V1.0, V1.1, V1.2 dan V1.3 pun dianggap sudah tidak berlaku lagi!

Jika ada yang bingung atau ingin bertanya, silakan hubungi tim Divisi Sales Unit Overseas, Tim Technical Support.
