Versi	Tanggal	Diubah	Diverifikasi	Disetujui	Konten
V1.0	2019-11-30	Guohua Chen	Xinnan  Li	Guoxin  Huang	Versi Pertama

1. Garis Besar

“Jika seorang pekerja ingin bekerja dengan baik, pertama-tama ia harus mempertajam alatnya ",Menguasai penggunaan alat perbaikan ponsel adalah dasar untuk memperbaiki ponsel, dan kemahiran penggunaan alat menentukan kualitas perbaikan ponsel. Akrab dengan berbagai alat dalam perbaikan ponsel membuat perbaikan ponsel bisa dilakukan dengan baik walau hanya dengan sedikit usaha.  Dokumen ini dimaksudkan untuk membantu teknisi menguasai metode pengoperasian alat perawatan dan spesifikasi terkait untuk pemeliharaan.

2. 6S Perbaikan

Berbicara tentang listrik statis, semua orang pasti tidak asing dengan itu. Di musim gugur yang kering dan berangin, orang akan menghadapi fenomena ini: ketika berganti pakaian dan tidur di malam hari, suara "zstt" sering terdengar dalam gelap, disertai dengan cahaya biru, ketika bertemu dan berjabat tangan Begitu jari Anda menyentuh orang lain, tiba-tiba Anda akan merasakan sakit tersentrum pada ujung jari Anda, ketika menyisir rambut Anda di pagi hari, rambut Anda akan sering melayang ke atas dan menjadi semakin sulit diatur. Suara "zstt", ini adalah fenomena elektrostatik yang dihasilkan oleh tubuh manusia. Kerugian dari listrik statis sangat besar, terutama selama proses perbaikan, kerusakan pada chip dan komponen lainnya berhubungan langsung dengan listrik statis.
ESD (Pelepasan Elektrostatis) berarti "pelepasan muatan listrik statis". Secara internasional, peralatan yang digunakan untuk perlindungan elektrostatik secara kolektif disebut ESD, dan dalam bahasamandarin adalah resistensi elektrostatik.
Untuk melindungi listrik statis, tiga metode utama digunakan: satu pencegahan, dua pengosongan, dan tiga kontrol. "Anti" berarti mencegah akumulasi muatan statis; "Pelepasan" berarti membangun jalur pelepasan yang aman; "Kontrol" berarti memantau keefektifan semua tindakan antistatis secara waktu nyata. Berikut adalah beberapa alat dan metode perlindungan ESD umum.

2.1 Kipas Ion

2.1.1 Latar Belakang

Di beberapa daerah dengan iklim kering dan indeks elektrostatik dari lingkungan perawatan Service Center tidak memenuhi persyaratan perusahaan. Oleh karena itu, perusahaan melengkapi beberapa Service Center wilayah dengan peralatan kipas ion (kode alat: 535481083). Penggunaan kipas ion dapat dengan cepat menghilangkan listrik statis di lingkungan perawatan, secara efektif mencegah listrik statis  merusakan komponen, dan dapat meningkatkan tingkat pemeliharaan dan kualitas Service Center.

2.1.2 Skenario Penggunaan

Kipas ion digunakan untuk menghilangkan listrik statis selama perbaikan di Service Center dan saat memegang komponen dengan tangan secara langsung.

2.1.3 Cara Penggunaan

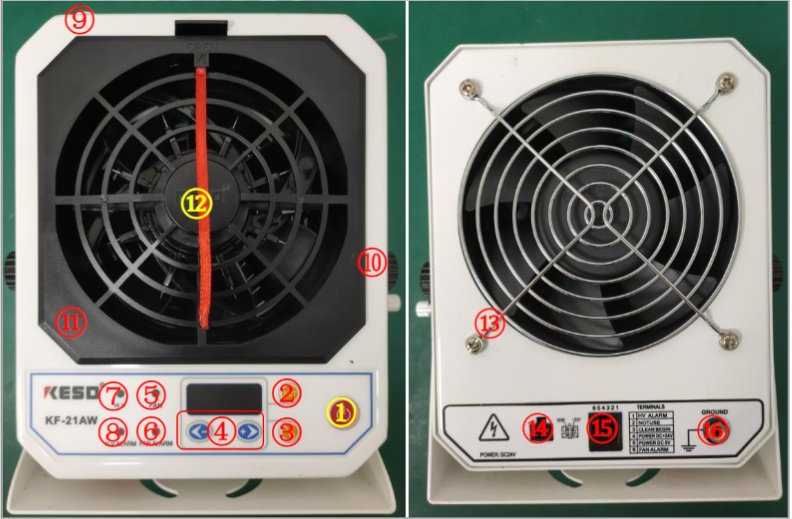

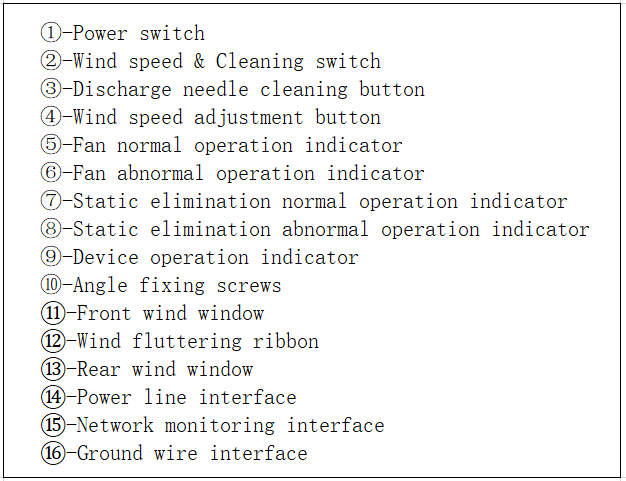

1. Pengenalan fungsi kipas ion seperti pada Gambar 2-1:

Gambar 2-1 Pengenalan Fungsi

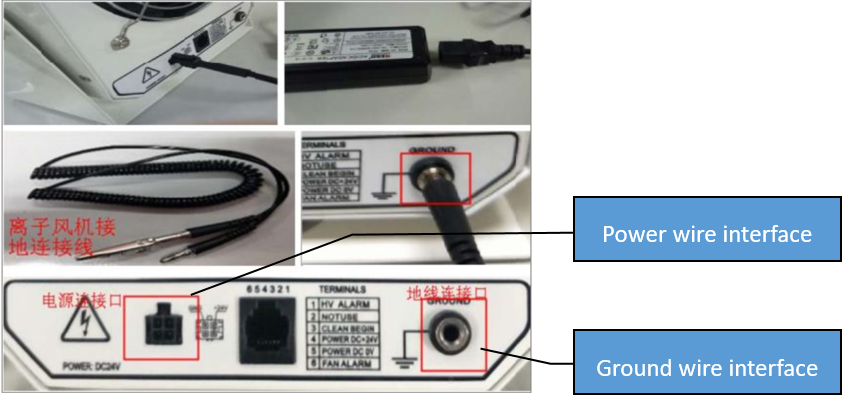

2. Pemasangan Kipas Ion
Ada pengait di ujung sambungan kipas ion dan catu daya, yang harus dipasang pada tempatnya agar perangkat tidak rusak karena kontak yang buruk ( 1 kabel untuk menghubungkan dengan perangkat dan 1 jepit buaya untuk dihubungkan dengan grounding) . Tingkatkan keamanan penggunaan peralatan, seperti yang ditunjukkan pada Gambar 2-2.

Gambar 2-2 Pemasangan Kipas Ion

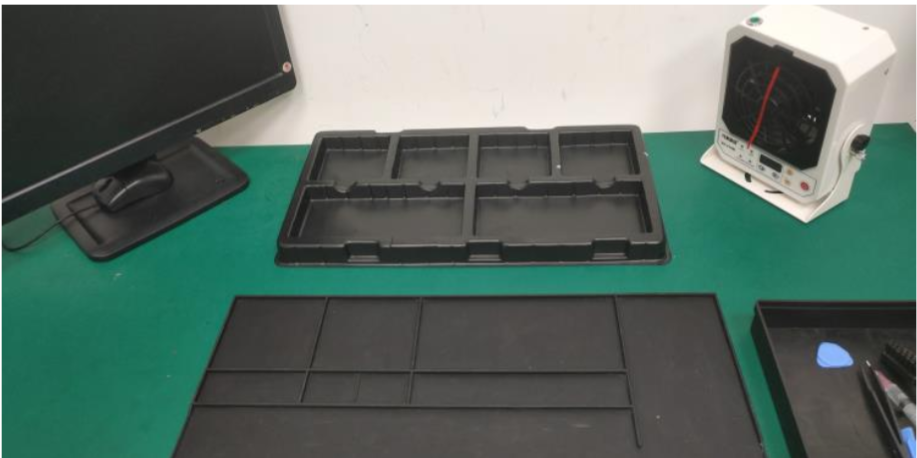

3. Peletakan Kipas Ion
Kipas ion ditempatkan di sudut kiri atas atau sudut kanan atas meja perawatan, dan ditempatkan pada 45 ° dengan sisi meja, seperti yang ditunjukkan pada Gambar 2-3. Lubang udara dimiringkan ke depan sekitar 15° lalu kencangkan dengan sekrup pengunci sudut, sehingga aliran udara dari kipas ion dapat menutupi area operasi dan area penyimpanan material dari alas meja anti-statis.


Gambar 2-3 Peletakan Kipas Ion

4. Pengaturan Kipas Ion

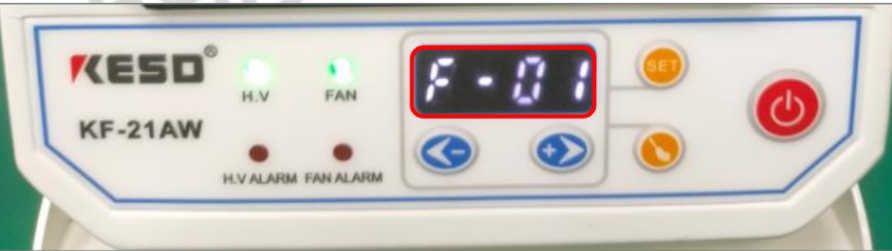

1) Pengaturan kisaran kecepatan angin, selama operasi pemeliharaan, gir kecepatan angin kipas ion diatur ke F-01, seperti yang ditunjukkan pada Gambar 2-4, yang dapat disesuaikan dengan menaikkan kecepatan angin dan menurunkannya dengan tombol kecepatan angin.

Gambar 2-4 Pengaturan Kisaran Kecepatan Angin

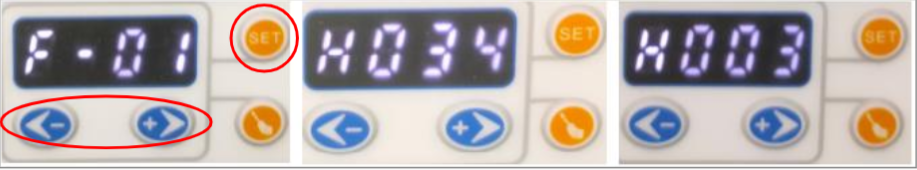

2) Pengaturan waktu pembersihan, waktu pembersihan waktu diatur ke 3 jam, kipas ion akan secara otomatis memulai program untuk membersihkan jarum pelepasan internal setelah 3 jam operasi terus menerus,(Jika sakelar daya untuk mematikan perangkat atau mematikan daya. Waktu 3 jam akan dihitung ulang). Langkah-langkah operasi pengaturan pembersihan timer ditunjukkan pada Gambar 2-5. Tekan tombol "SET", layar akan beralih dari kecepatan angin F-01 ke antarmuka penghitung waktu (H034 pada gambar, yang berarti 34 jam); tekan tombol "SET" untuk mengganti waktu Ratusan, puluhan, dan digit, gunakan tombol plus dan minus untuk menyesuaikan ukuran angka; waktunya diatur menjadi 3 jam, antarmuka menampilkan H003, klik tombol konversi, antarmuka menampilkan kecepatan angin, operasi selesai.


Gambar 2-5 Pengaturan Waktu Pembersihan

5. Pemeliharaan Kipas Ion
Perawatan kipas ion terutama mencakup pembersihan jarum pelepasan, pembersihan debu jendela depan dan belakang dan bilah kipas internal. Selama pemeliharaan, lepaskan kabel antarmuka daya, untuk mematikannya Anda harus melepaskan jendela depan dan belakang setiap bulan untuk pembersihan dan pembersihan debu, seperti yang ditunjukkan pada Gambar 2-6.
1) Matikan kipas ion, lepaskan jendela depan, dan bersihkan debu (kaki pin dan kepala sikat 5PIN dapat dibersihkan dengan kain dan alkohol bebas debu);
2) Lepaskan jarum pelepasan dengan memutarnya berlawanan arah jarum jam, gunakan sikat anti-statis untuk membersihkan debu, dan bersihkan jarum dengan kain bebas debu yang dilembabkan dengan alkohol (jarum pembuangan tajam, hati-hati agar tidak terluka);
3) Lepaskan jendela belakang dengan obeng , lap dengan kain atau bersihkan dengan sikat anti-statis;
4) Gunakan handuk atau sikat anti-statis untuk membersihkan struktur internal (permukaan kaki pin 5PIN yang teroksidasi dapat dibersihkan dengan kain bebas debu dan alkohol setelah dikikis), dan terakhir keluarlan debu dari kipas ion;
5) Pasang komponen yang dibongkar satu per satu, dan mulailah tes untuk menguji bahwa semua fungsi normal.

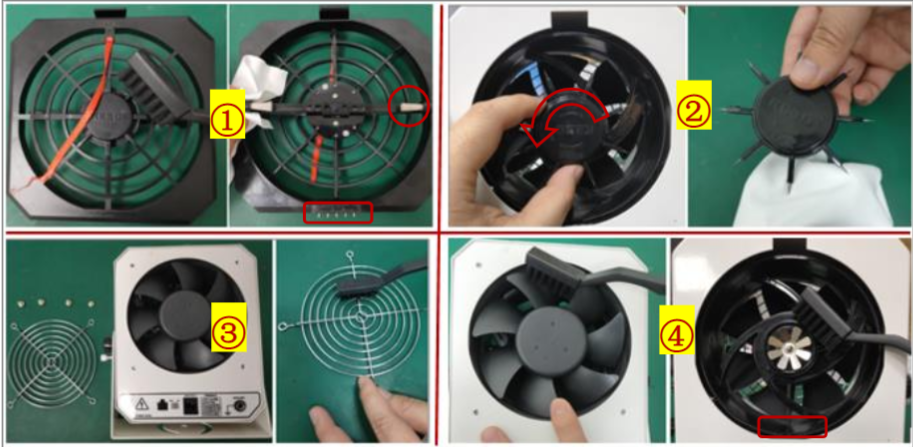

Gambar 2-6 Langkah Pembersihan

2.1.4 FAQ

1) "Indikator operasi pelepasan statis abnormal " dan mesin berbunyi bip. Apa yang harus saya lakukan?
A: "Indikator operasi pelepasan statis abnormal " aktif, menunjukkan bahwa fungsi pelepasan statis tidak normal yang dimana berhubungan erat dengan jarum pelepasan. Pertama-tama Anda harus melepaskan kabel daya perangkat, melepas jendela depan, membersihkan jarum pelepasan setelah melepaskannya (lihat 4.5 Pemeliharaan Kipas Ion), dan memasang kembali. Jika kesalahan tidak teratasi, Anda dapat mengganti jarum pelepasan dengan yang baru.

2) Bagaimana cara menangani masalah jika kipas ion tidak menyala?
A: Menurut informasi yang diberikan oleh pemasok dan penggunaan internal perusahaan, penyebab kegagalan paling umum ketika mesin tidak dihidupkan adalah: regulator tegangan tinggi dan oksida besi di dalam badan pesawat buruk, jendela depan dalam kontak buruk, dan sirkuit motherboard buruk. Teknisi hanya dapat melakukan perawatan di jendela depan, pertama-tama lepaskan kabel listrik peralatan dan putuskan sambungan kaki pin 5PIN antara jendela depan dan badan peralatan (lihat 4.5 Pemeliharaan Kipas Ion), dan terakhir ganti kaca depan dengan metode penggantian.

2.1.5 Hal-hal yang Harus Diperhatikan

1) Dilarang keras untuk digunakan di lingkungan yang mudah terbakar dan meledak, dan hanya diperbolehkan untuk digunakan di ruang perawatan Service Center;
2) Dengan hati-hati periksa grounding kipas ion sebelum menyalakan sakelar daya;
3) Jangan memasukkan benda asing ke jendela angin. Jangan menyentuh jarum pelepasan kipas ion dengan kabel logam saat kipas ion bekerja dengan normal;
4) Aliran udara dari kipas ion memiliki sejumlah besar muatan positif dan negatif, dan sangat dilarang untuk meniup langsung ke arah kepala teknisi perawatan;
5) Kipas ion harus dimatikan daya dan mengisolasi ketika ada alarm atau situasi abnormal lainnya, dan memberi tahu tim teknis untuk menghadapinya;
6) Kipas ion harus dihidupkan ketika memperbaiki ponsel (kipas ion dapat dimatikan sementara saat tidak diperbaiki), dan daya dimatikan secara manual setelah bekerja. Item ini akan bergabung dengan penilaian profesional 6S.Jika lampu indikator mati atau pita stasioner mati, pelanggaran 6S akan dikenakan.

2.2  Pengukur Suhu dan Kelembapan / Thermo-Hygrometer

2.2.1 Latar Belakang

Perusahaan memiliki persyaratan ketat untuk lingkungan pemeliharaan Service Center. Kelembaban dan suhu ruang perawatan perlu untuk memenuhi standar perusahaan untuk pemeliharaan. Testo 608-H2 pengukur suhu dan kelembaban (kode alat: 535480401) terus-menerus mengukur suhu udara dan kelembaban sekitar.Ini dilengkapi dengan layar tampilan besar dan mudah dibaca, dan alarm visual dikeluarkan ketika batas terlampaui.

2.2.2 Skenario Penggunaan

Untuk pengukuran dan menampilkan nilai suhu dan kelembaban saat ini secara terus-menerus, pemantauan real-time dari lingkungan dalam ruangan dari ruang pemeliharaan Service Center.

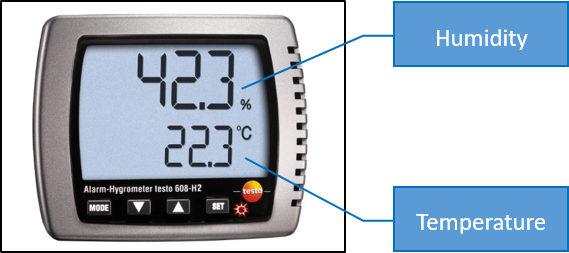

2.2.3 Cara Penggunaan

1）Hubungkan baterai (pastikan polaritasnya benar)

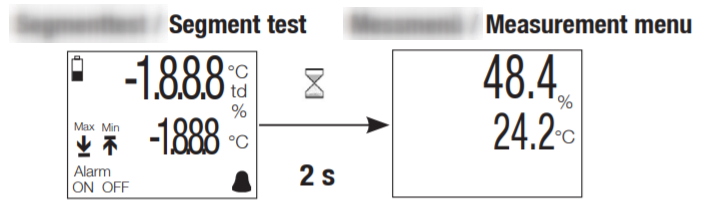

Setelah dinyalakan, tunggu sekitar 2 detik sampai antarmuka pengukuran muncul.

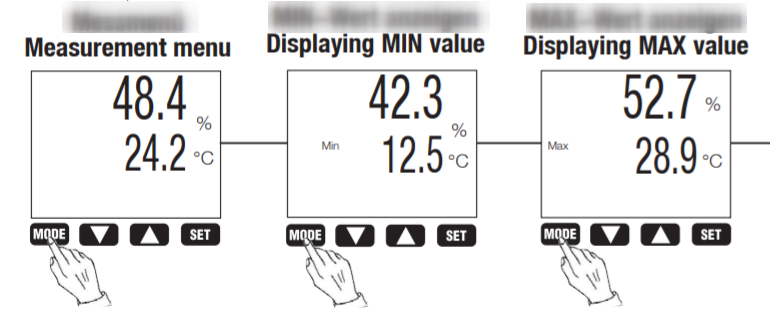

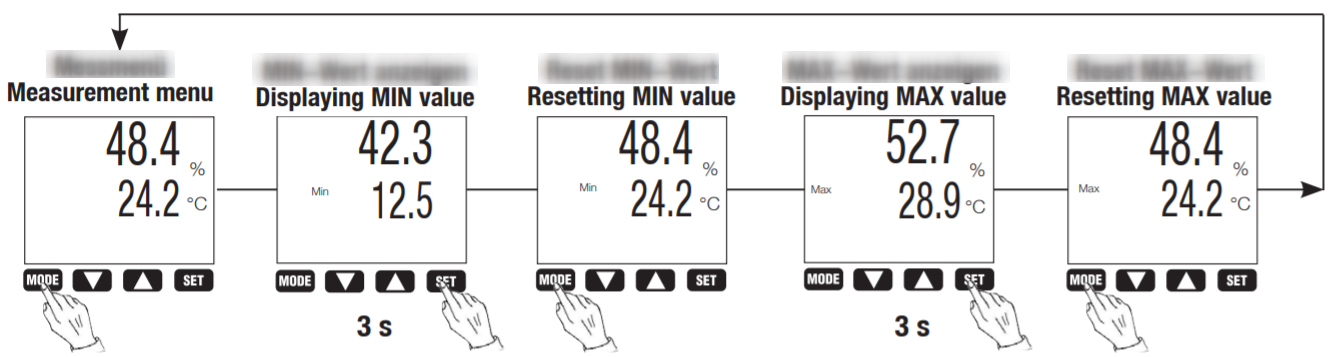

2）Tekan tombol "MODE" untuk mengganti tampilan maksimum / minimum


3）Setel ulang min / maks
Tahan tombol "SET" selama 3s untuk mengatur ulang nilai maksimum dan minimum, dan tekan tombol "MODE" untuk kembali ke mode pengukuran

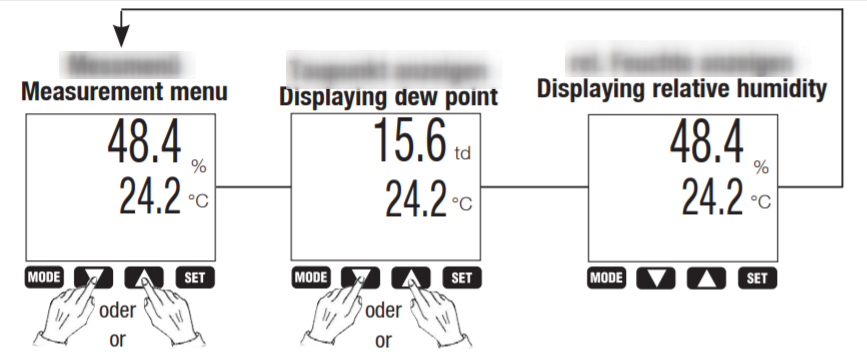

4）Pengaturan parameter (td,% RH)
Tekan tombol panah atas atau bawah untuk mengganti tampilan parameter

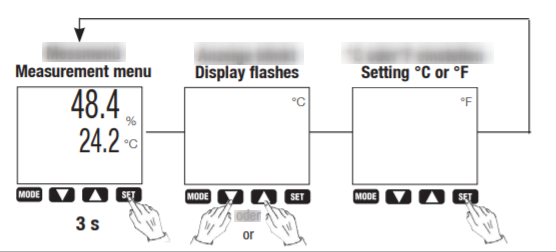

5）Pengaturan parameter (° C, ° F)
Tekan dan tahan tombol "SET" selama 3 detik, dan "° C atau ° F" berkedip. Tekan tombol panah atas atau bawah untuk memilih tipe parameter tampilan. Setelah pengaturan, tekan tombol "SET" tiga kali untuk kembali ke mode pengukuran

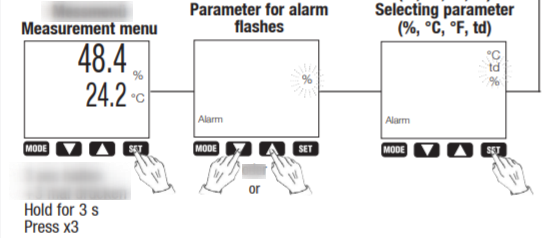

6）Atur Alarm — Aktifkan / Nonaktifkan Alarm


7）Pilih parameter alarm (%, ° C, ° F, td)
% —Kelembaban relatif; ° C — derajat Celcius; ° F — derajat Fahrenheit; td — titik embun

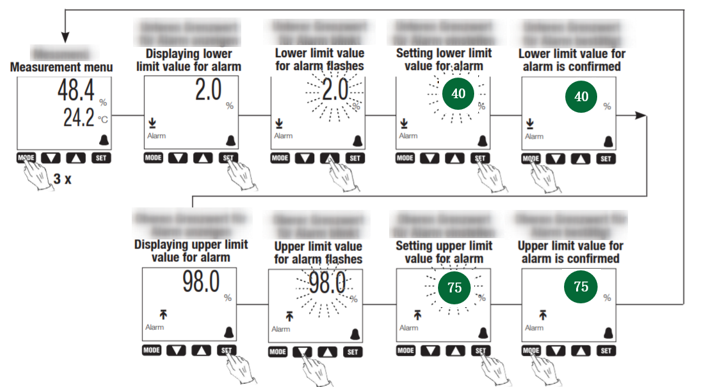

8）Tetapkan batas alarm (prasyarat: alarm diaktifkan)
Tekan tombol "MODE" untuk masuk ke mode alarm batas atas / bawah, tekan tombol "SET" untuk memasukkan batas modifikasi pengaturan, dan kemudian tekan "SET" untuk menentukan parameter. Atur batas bawah batas alarm kelembaban ke 40%, batas atas hingga 75%, dan nilai yang diukur melebihi / Di bawah nilai alarm akan menyala. Ketika batasnya di bawah atau terlampaui, LED akan berkedip


Catatan: Lingkungan ruang Service Center membutuhkan kelembaban 40% ~ 75% RH dan suhu 18-28 ° C. Jika standar ini tidak terpenuhi, humidifier harus dibuka untuk meningkatkan kelembaban udara di ruang perawatan agar persyaratan terpenuhi.

2.3 Gelang Anti-statis

2.3.1 Latar Belakang

Grounding sangat penting untuk mengurangi muatan elektrostatik yang dihasilkan pada konduktor. Tubuh manusia adalah konduktor dan sumber utama listrik statis. Oleh karena itu, perlu untuk mengurangi muatan elektrostatik yang dihasilkan oleh orang yang bersentuhan dengan komponen atau komponen antistatik yang sensitif.
Dalam perbaikan ponsel harian, gelang anti-statis (kode alat: 535481083) adalah perangkat grounding yang paling umum digunakan. Gelang anti-statis akan dengan aman dan efektif menghilangkan muatan statis dari tubuh manusia. Hanya dengan terhubung dengan kulit, gelang anti-statis dapat berfungsi dengan baik. Gelang anti-statis yang kotor atau longgar dapat membuat muatan elektrostatik bocor, sehingga menyebabkan  kontrol antistatik tidak efektif

2.3.2 Skenario Penggunaan

Teknisi Service Center harus memakainya selama perbaikan ponsel, untuk grounding listrik statis.

2.3.3 Cara Penggunaan

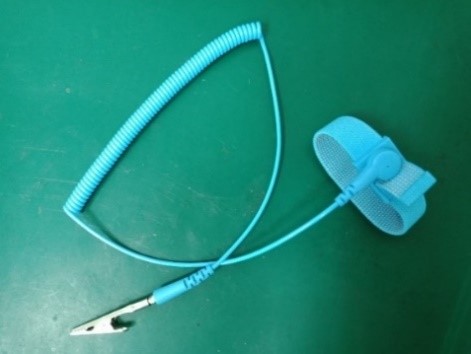

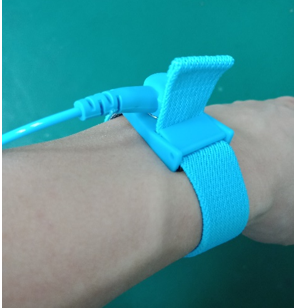

1) Gelang anti-statis ditunjukkan seperti pada Gambar 2-7

Gambar 2-7  Gelang Anti-Statis

2) Pastikan ujung tali pergelangan tangan gelang anti-statis bersih dan bebas dari benda-benda asing, dan pastikan gelang bersentuhan langsung dengan kulit saat memakainya, seperti yang ditunjukkan pada Gambar 2-8. Terminal ground klip buaya harus terhubung ke kawat tembaga dari garis tanah, seperti yang ditunjukkan pada Gambar 2-9 ditampilkan.

Gambar 2-8                                                                    Gambar 2-9

3. Alat Bongkar

Langkah pertama dalam memperbaiki ponsel adalah membongkar ponsel. Proses pembongkaran ponsel adalah langkah pertama dalam praktik langsung. Penting untuk memahami penggunaan berbagai alat dan keterampilan utama pembongkaran dan perakitan ponsel. Berikut ini adalah alat umum yang digunakan dalam membongkar ponsel.

3.1 Heating Platform

3.1.1 Latar Belakang

Ketika teknisi Service Center menggunakan udara panas/dryer untuk memanaskan cover baterai, itu akan menyebabkan pemanasan cover baterai yang tidak rata. Dan penggunaan heating platform suhu konstan (kode alat: 535191217) untuk memanaskan cover baterai dari R15 / R15 Dream Mirror Edition dan model-model yang tercantum berikutnya lebih merata. Pemanasan yang seragam lebih baik untuk membantu teknisi pemeliharaan dalam membongkar cover baterai yang menggunakan perekat.

3.1.2 Skenario Penggunaan

Sebelum membongkar, Anda perlu memanaskan cover baterai yang menggunakan perekat.

3.1.3 Cara Penggunaan

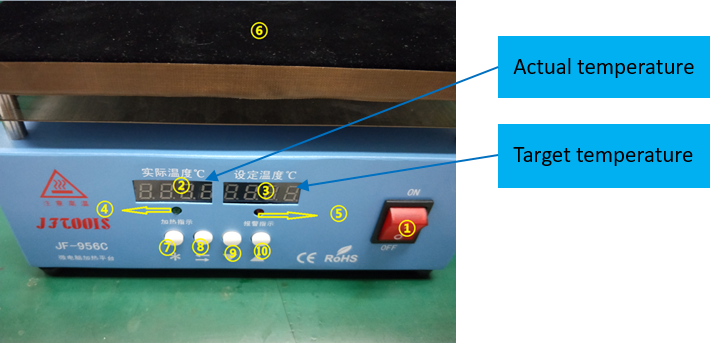

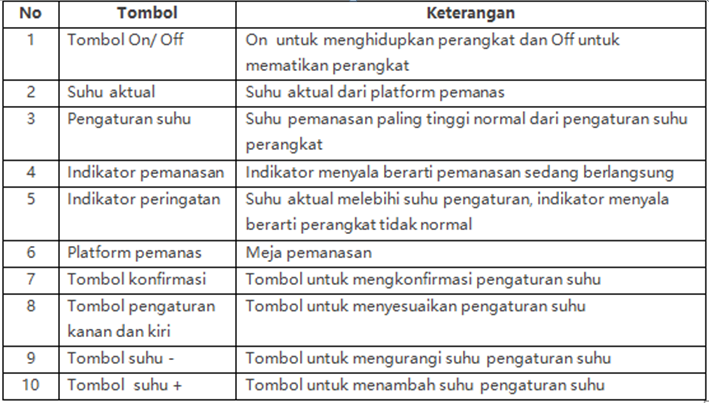

1) Pengenalan fungsi heating platform suhu konstan, seperti yang ditunjukkan pada Gambar 3-1.

Gambar 3-1


Gambar 3-1. Pengenalan Fungsi Heater Suhu Konstan

2）Set default "Set Suhu"
Ⅰ Nyalakan daya, nyalakan sakelar daya, tekan tombol "⑧" untuk mengatur suhu yang diatur ke 80 derajat, lalu tekan tombol "⑦" untuk mengonfirmasi.
Ⅱ Indikator pemanasan berkedip, tabel pemanas mulai memanas, dan nilai suhu tabel "suhu aktual" naik. Seperti yang ditunjukkan pada Gambar 3-2.

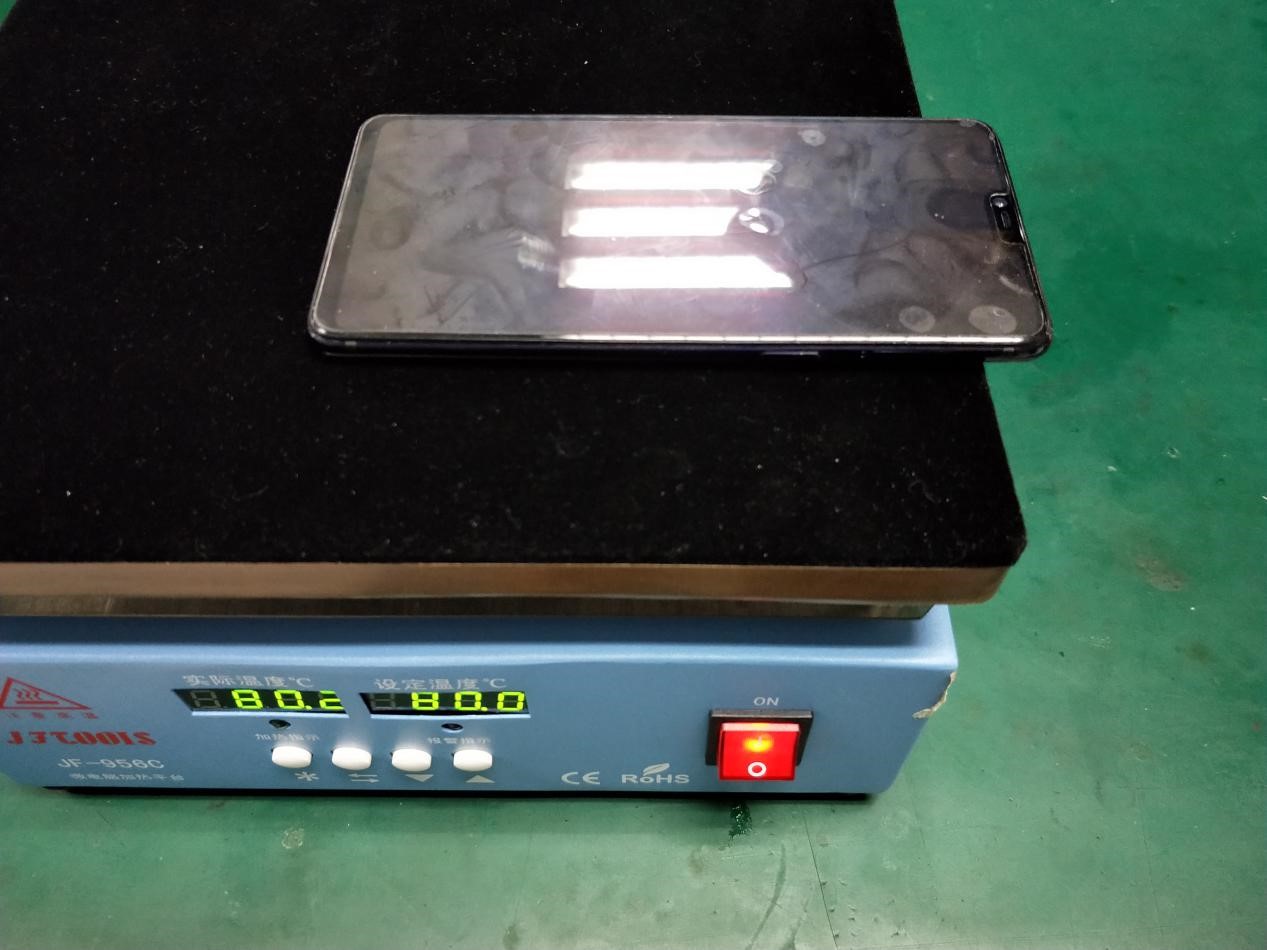

Gambar 3-2 Memanaskan

Ⅲ Setelah nilai suhu aktual mencapai suhu yang ditetapkan (80 ° C), indikator pemanasan padam, kemudian letakkan penutup baterai ponsel pada platform pemanasan, hindari kamera (seperti yang ditunjukkan pada Gambar 3-3), dan matikan setelah 5 menit pemanasan Hidupkan perangkat dan mulai membongkar cover baterai.


Gambar 3-3 Menghindari Kamera

3.1.4 Metode Pemeliharaan

1. Kalibrasi Suhu
Suhu maksimum default mesin ini adalah 95 ° C. Ketika suhu yang ditampilkan oleh mesin ini menyimpang dari suhu aktual, diperlukan pengaturan kalibrasi suhu. Jika suhu aktual ditampilkan sebagai 80 ° C, tetapi suhu yang diukur adalah 85 ° C, metode operasi adalah sebagai berikut:
Tekan " tombol fungsi⑦" dan "Tombol tambah suhu⑩" pada saat yang sama, jendela "Actual Temperature" akan menampilkan "CAL", dan jendela "Set Temperature" masukkan suhu terukur aktual 85 ° C. Tekan "tombol fungsi ⑦" untuk menyimpan dan menyelesaikan kalibrasi.

2. Fungsi Perlindungan, Perlindungan Over-heat
Ketika perangkat pengindera suhu mesin atau sistem perangkat pengontrol suhu tidak normal, untuk melindungi peralatan dari kerusakan akibat suhu tinggi abnormal, mesin dilengkapi dengan sakelar yang akan otomatis mematikan daya begitu suhumencapai 100 ° C. Kinerja spesifiknya adalah sakelar daya akan normal dan jendela tampilan suhu LED akan mati.  Ketika suhu turun di bawah 100 ° C, itu dapat digunakan secara normal. Pada saat ini, silakan periksa probe pengukur suhu atau motherboard pengontrol suhu mesin untuk kelainan.

3.1.5 Hal yang Harus Diperhatikan

1) Jangan menggunakan heating platform di lingkungan yang mudah terbakar, meledak, dan bersuhu tinggi;
2) Suhu heating platform tinggi selama pengoperasian.Jangan menyentuh heating platform dengan tangan atau bagian tubuh Anda untuk mencegah luka bakar;
3) Matikan perangkat tepat waktu setelah memanaskan ponsel untuk menghindari panas saat Anda menyentuh perangkat secara tidak sengaja;
4) Ketika indikator alarm menyala atau ada kondisi abnormal peralatan lainnya, matikan listrik tepat waktu dan isolasi, dan beri tahu tim teknis perusahaan untuk memperbaikinya tepat waktu.

3.2 Towing

3.2.1 Latar Belakang

Cover baterai pada kebanyakan model setelah R9 menggunakan double-sided. Ketika membongkar dengan heater, maka perlu menggunakan alat untuk memisahkan cover baterai. Oleh karena itu, cawan pengisap / towing (kode alat: 535449537) didistribusikan ke Service Center untuk membantu melepaskan cover baterai.

3.2.2 Skenario Penggunaan

Digunakan untuk membantu membongkar cover baterai dengan perekat.

3.2.3 Cara Penggunaan

1)  Pemasangan towing yang benar adalah seperti pada Gambar 3-4

Gambar 3-4 Pemasangan Towing

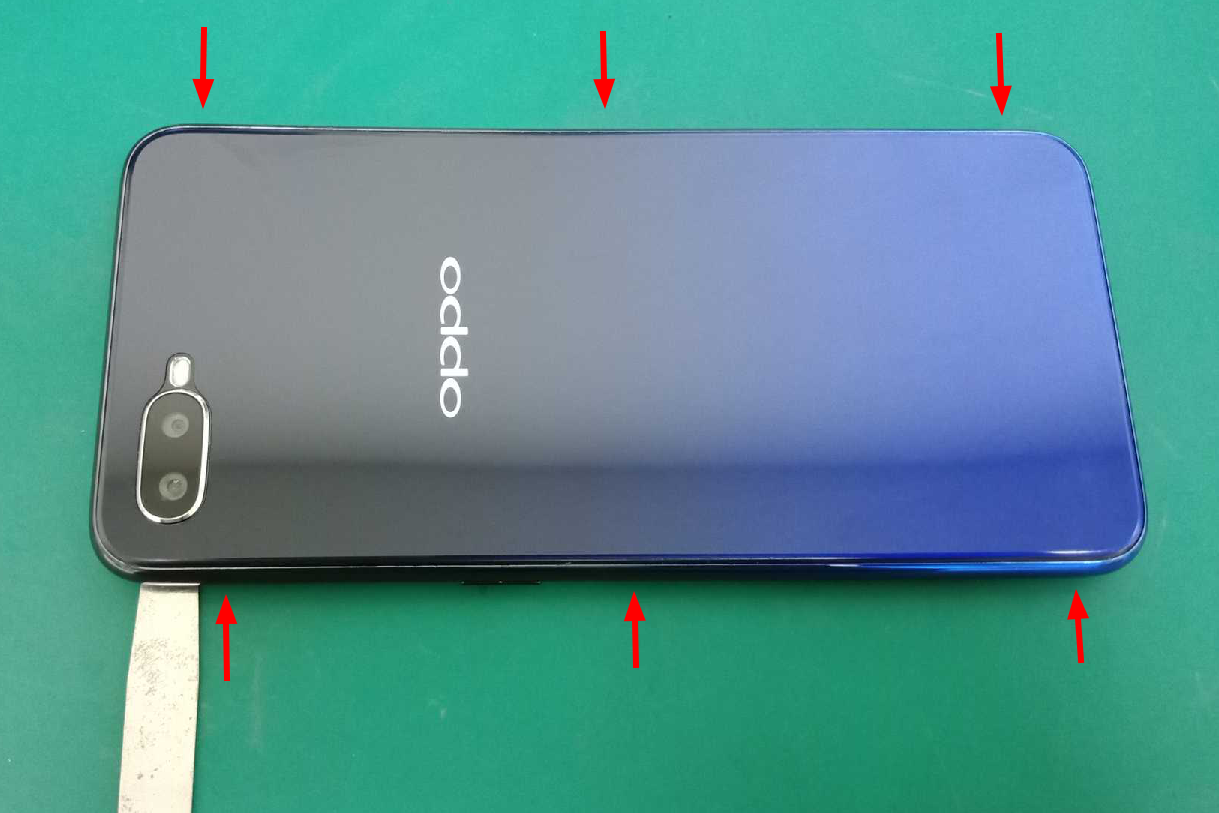

2) Setelah dipanaskan, tempelkan towing pada cover baterai lalu tarik perlahan sampai celah terbuka, gunakan pick bongkar untuk membantu pelepasan seperti pada Gambar 3-5.



Gambar 3-5 Cara Pembongkaran dengan Towing

3.3 Pick Bongkar

3.3.1 Latar Belakang

Battery cover dari beberapa model setelah R9 menggunakan double-sided atau perekat dua sisi. Ketika pembongkaran, pick bongkar diperlukan untuk membantu dalam membuka battery cover. Oleh karena itu, perusahaan secara khusus mengirimkan pick bongkar berikut ke Service Center.

3.3.2 Skenario Penggunaan

Digunakan untuk membantu membongkar battery cover dengan double-sided. Pick Bongkar adalah sejenis alat bantu untuk membongkar casing ponsel, yang dibagi menjadi pick segitiga (kode alat: 535045136) kartu persegi panjang (kode alat: 5535003734). Bahan pick bongkar adalah plastik. Gambar 3-6 dan 3-7 menunjukkan tampilan pick bongkar.

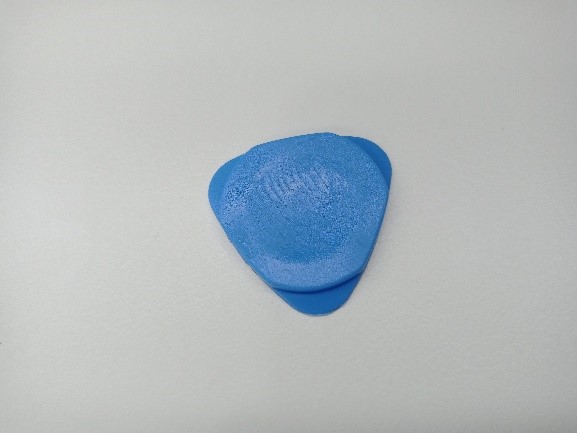

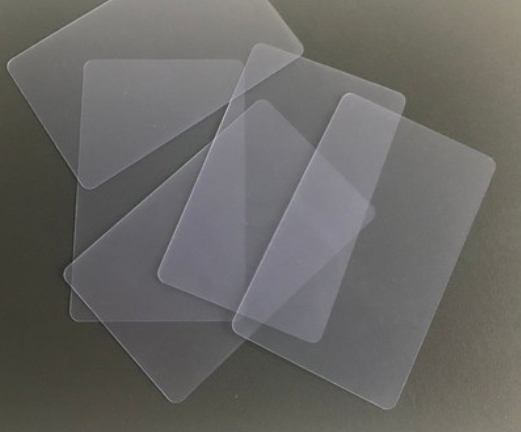

Gambar 3-6 Pick Bongkar 1


Gambar 3-7 Pick Bongkar 2

3.3.3 Cara Penggunaan

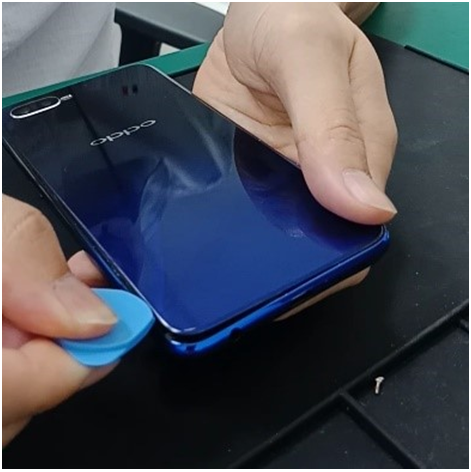

1. Pegang kartu bongkar dengan jari telunjuk dan ibu jari tangan kanan, dan pegang ponsel dengan kuat dengan tangan kiri;

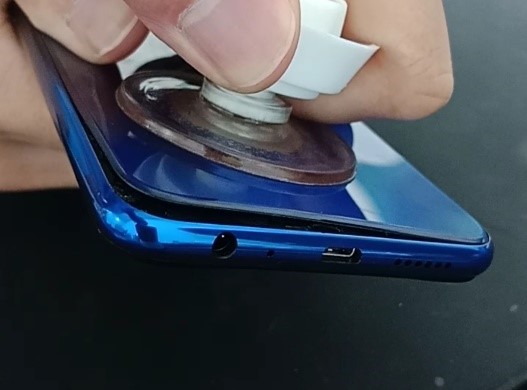

2. Gunakan sucker untuk menarik keluar kaitan, seperti yang ditunjukkan pada Gambar 3-8;

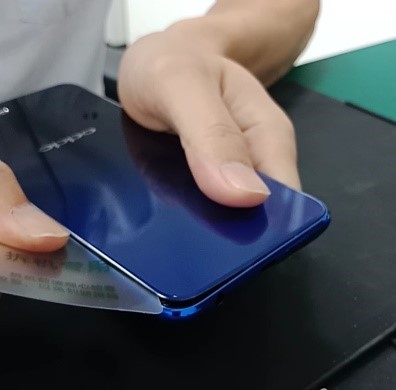

3. Masukkan kartu bongkar ke dalam celah di cover belakang ponsel, dan gesek dengan perlahan di sekeliling ponsel. Jika Anda menemukan posisi yang tidak dapat diangkat, tambahkan sedikit alkohol ke celah dan tunggu sebentar, dan terus geser sampai cover baterai dipisahkan dari bingkai tengah ponsel, seperti yang ditunjukkan pada Gambar 3-9 dan 3-10.

Gambar 3-8


Gambar 3-9


Gambar 3-10

3.4 Pick Lurus

3.4.1 Latar Belakang

Cover baterai beberapa ponsel menggunakan metode pengaitan snap-on, sehingga diperlukan alat khusus saat melepas cover baterai.

3.4.2 Skenario Penggunaan

Pick Lurus (kode alat: 535045234), digunakan untuk membongkar cover baterai snap-on, seperti R9s, R11s, A7 dan model lainnya.

3.4.3 Cara Penggunaan

1. Alat yang diperlukan untuk membongkar cover baterai snap-on adalah sebagai berikut:

Gambar 3-11 Pick Lurus

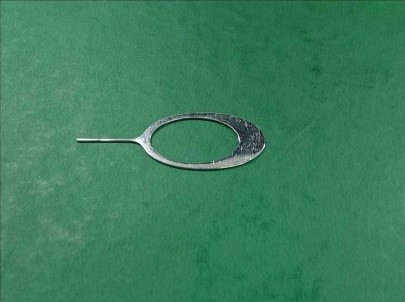

Gambar 3-12 SIM Ejector

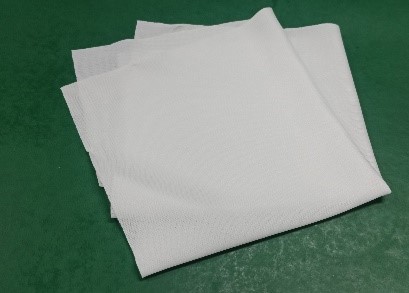

Gambar 3-13 Kain Anti-Statis

2. Langkah Pembongkaran :

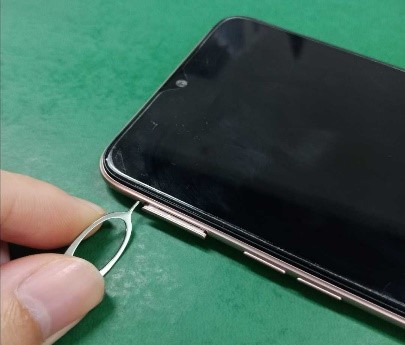

1) Matikan ponsel terlebih dahulu, lalu keluarkan slot kartu dengan menggunakan SIM Ejector seperti yang ditunjukkan pada Gambar 3-14.

Gambar 3-14

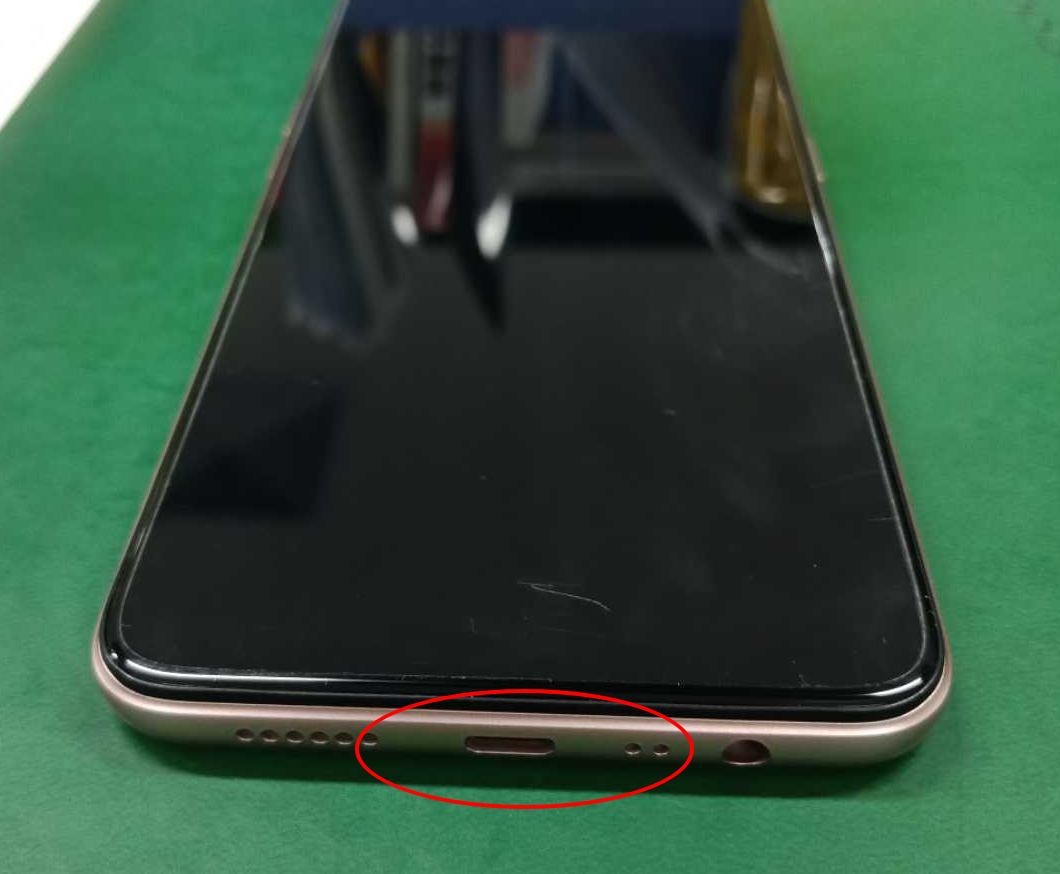

2) Periksa apakah ada sekrup di bagian bawah ponsel (seperti seri R9s dan R11s) .Jika demikian, lepaskan sekrup dengan tangan, seperti yang ditunjukkan pada Gambar 3-15.

Gambar 3-15 Periksa Sekrup

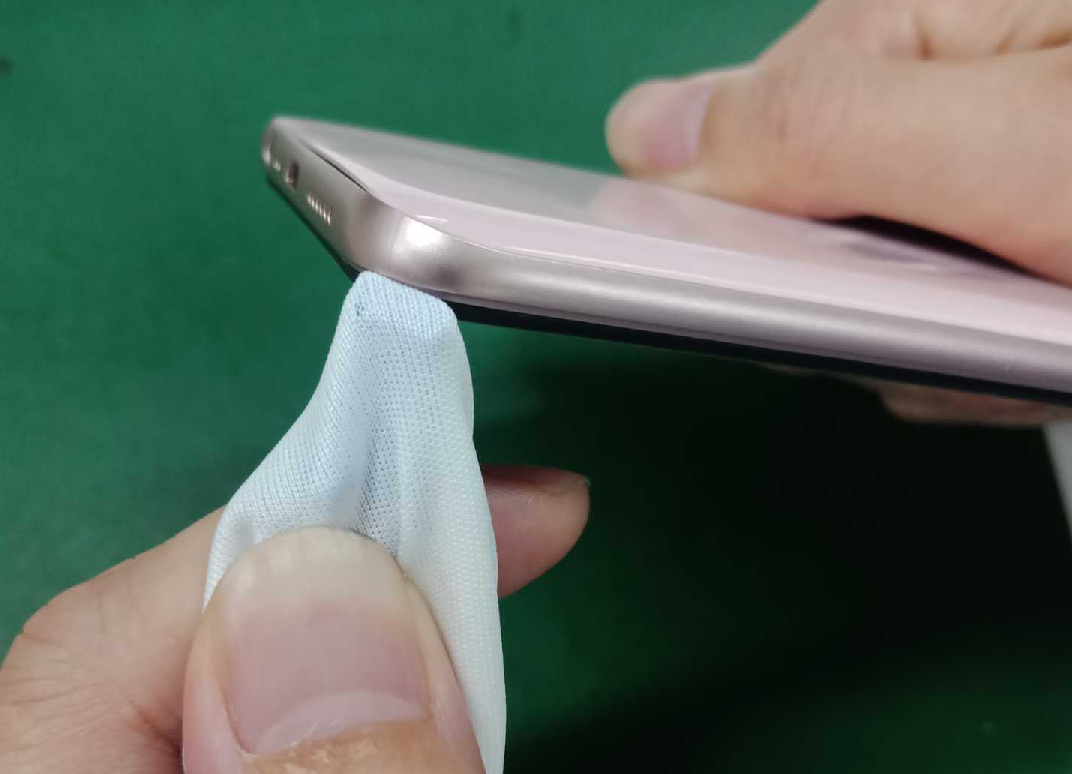

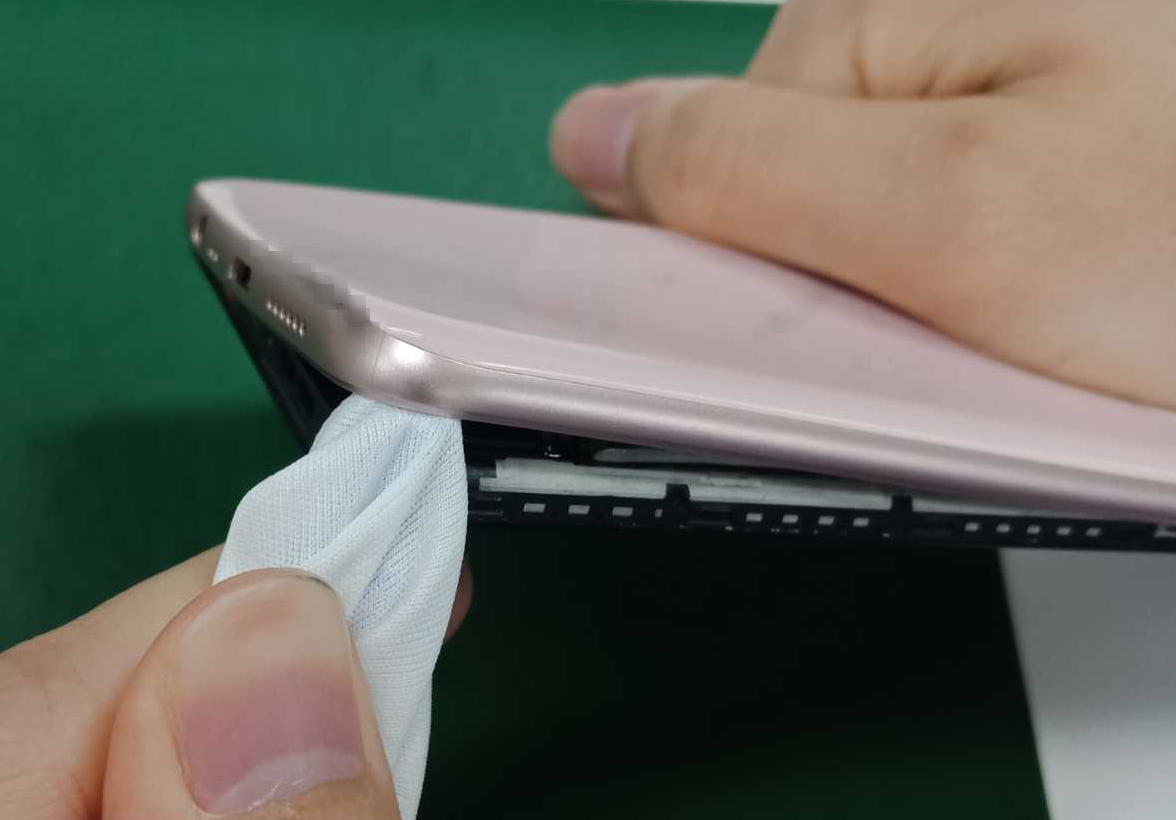

3) Pegang bagian atas ponsel dengan satu tangan, dan pick lurus dibungkus dengan kain anti-statis di tangan lainnya, seperti yang ditunjukkan pada Gambar 3-16.

Gambar 3-16 Pick Lurus yang Dibungkus Kain -Anti-Statis

 4）Mulai dari sudut mana pun di bagian bawah ponsel, dorong cover baterai dengan kuat, buka celahnya, dan geser ke sekeliling bingkai hingga Cover belakang ponsel dapat dengan mudah dilepas. Seperti yang ditunjukkan pada Gambar 3-17.

Gambar 3-17

3.5 Pinset Plastik

3.5.1 Latar Belakang

Karena pinset logam dan pinset plastik tipe-F itu tajam, ada risiko untuk menusuk baterai atau perangkat lain. Oleh karena itu, untuk selanjutnya dilarang untuk menggunakan pinset tersebut ketika memperbaiki ponsel di Service Center. Pinset logam hanya digunakan selama operasi pengelasan. Jenis pinset ditunjukkan seperti pada Gambar 3-18.

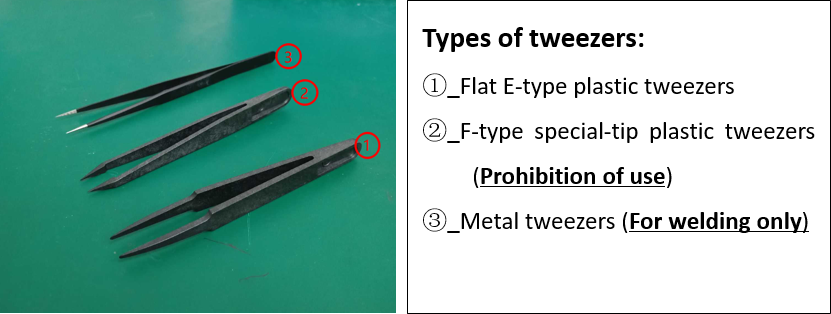

Gambar 3-18  Jenis Pinset

3.5.2 Skenario Penggunaan

Pinset plastik tipe E datar terutama digunakan untuk: melepas kabel RF, BTB soket, penutup logam / BTB braket logam, FPC tombol / FPC motor, membersihkan cover baterai dari sisa lem, dll.

3.5.3 Cara Penggunaan

 1. Melepaskan Kabel RF
Gunakan pinset tipe-E berujung datar untuk mencapai bagian logam di bagian bawah konektor RF dan angkat perlahan, seperti yang ditunjukkan pada gambar di bawah ini.


2. Socket BTB
Gunakan pinset tipe-E datar untuk meraih  bawah soket BTB dan cungkil dengan lembut.

3. BTB Braket Logam / Pelindung Logam
Untuk penutup / braket logam dengan pengait, gunakan pinset untuk mencungkil braket logam dari sisi yang berlawanan dengan pengait. Perhatikan arah jepitan, jika tidak, pinset akan mudah patah.

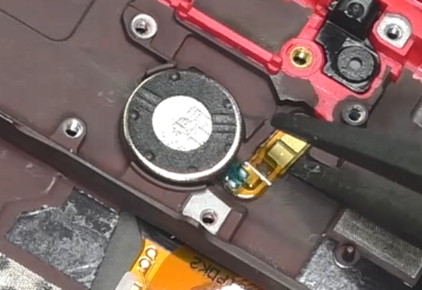

4. FPC Tombol /  FPC Motor
Karena FPC tombol / FPC motor ditempelkan dengan double sided tape dan celahnya kecil, Anda perlu meneteskan beberapa tetes alkohol terlebih dahulu. Setelah double sided basah oleh alkohol, kemudian gunakan pinset tipe-E untuk masuk dari celah tersebut dan bongkar FPC.



5. Membersihkan Sisa Lem
Gunakan pinset plastik untuk menjepitsisa perekat, lalu perlahan-lahan menggulung sisa perekat dalam satu arah, seperti yang ditunjukkan pada gambar di bawah ini.

3.5.4 Hal yang Harus Diperhatikan

Pinset logam yang sebelumnya diterapkan harus dikelola oleh masing-masing Servoce Center, hanya boleh digunakan jika diperlukan, (misalnya, model lama yang  perlu pengelasan), pinset logam tidak boleh diletakkan di atas meja perawatan untuk mencegah baterai tertusuk.

3.6 Alat Bongkar Braket Tombol Samping

3.6.1 Latar Belakang

Brakettombol samping Reno2 memiliki posisi pembongkaran kecil, yang sulit untuk dibongkar,  Karena Service Center tidak memiliki alat pembongkaran yang cocok, pinset besi tajam atau alat lain mungkin digunakan untuk membongkardapat menyebabkan bahaya keselamatan dan menyebabkan kerusakan braket tombol samping. Oleh karena itu, alat pembongkaran braket tombol samping (kode alat: 3884060) dikeluarkan ke Service Center untuk membantu dengan cepat membongkar braket tombol samping.

3.6.2 Skenario Penggunaan

Reno2 dan model lainnya dengan braket tombol samping yang serupa

3.6.3 Cara Penggunaan

1. Alat pembongkaran braket tombol samping (seperti yang ditunjukkan pada Gambar 3-19), braket tombol samping volume (seperti ditunjukkan pada Gambar 3-20). Gunakan posisi tombol telinga (posisi panah merah) dari alat pembongkaran braket tombol samping untuk memasukkan posisi pembongkaran braket tombol samping untuk pembongkaran.

Gambar 3-19 Alat Pelepas Braket Tombol Samping

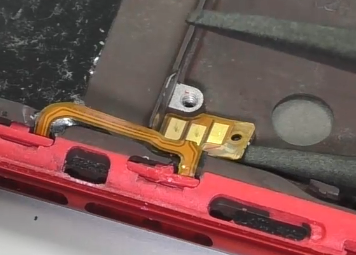

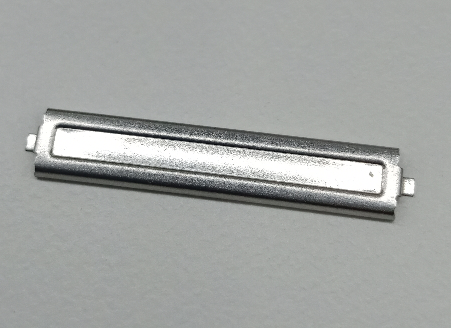

Gambar 3-20 Braket Tombol Samping

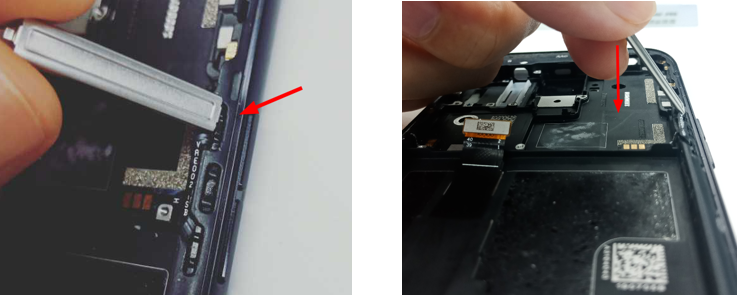

2. Tekan tombol samping ke bawah di sepanjang arah layar vertikal (seperti yang ditunjukkan pada Gambar 3-21), dan dengan lembut angkat braket.

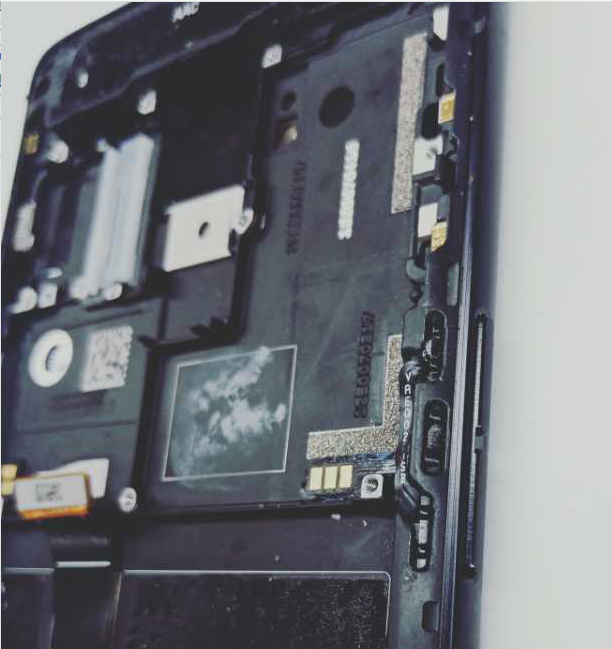

Gambar 3-21 Arah pembongkaran

3.7 Fixture penahan Tekanan Baterai Cover

3.7.1 Latar Belakang

Baterai cover R15 dan R15 Dream Mirror Edition dan model yang lebih baru menggunakan double-sided tape. Setelah setiap pembongkaran, double-sided tape yang baru harus diganti. Setelah baterai cover ditempelkan dengan perekat baru, tekanan perlu dipertahankan. Tekanan diperlukan untuk mengaktifkan daya rekat double sided tape.

3.7.2 Skenario Penggunaan

Digunakan untuk cover baterai yang menggunakan  double-sided tape.

3.7.3 Cara Penggunaan

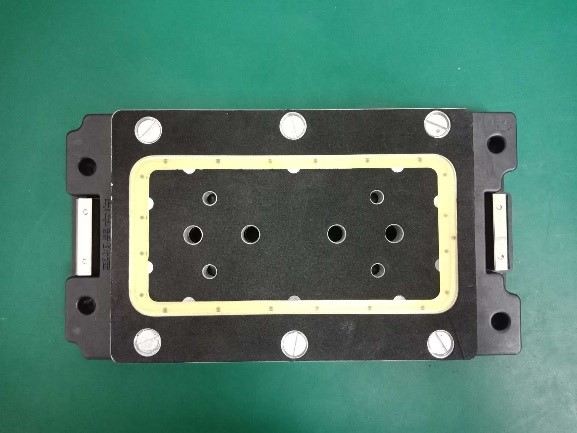

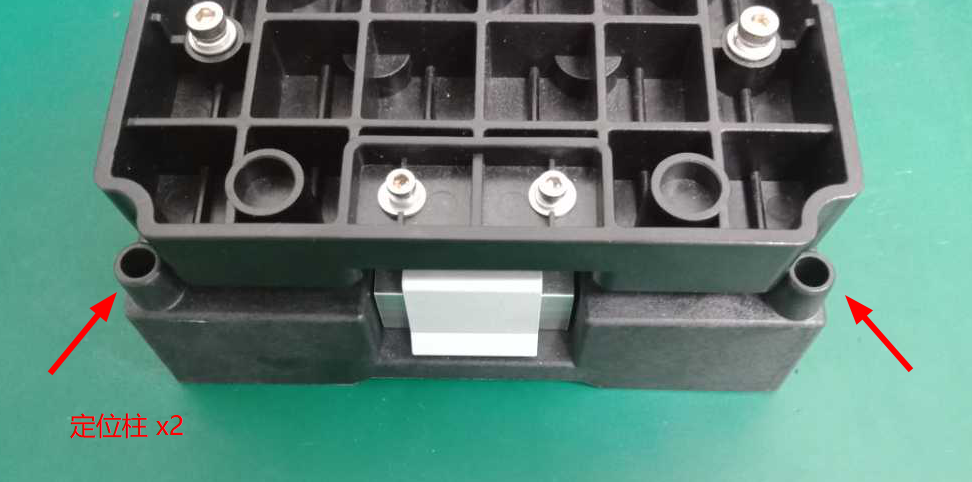

1. Penampilan produk. Fixture penahan tekanan cover baterai termasuk cetakan atas (kode alat: 535621455, seperti yang ditunjukkan pada Gambar 3-22) dan cetakan bawah (kode alat: 535621456, seperti yang ditunjukkan pada Gambar 3-23).

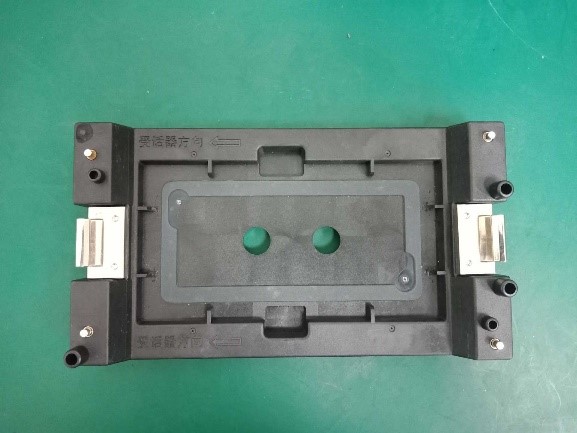

Gambar 3-22 Cetakan Bawah


Gambar 3-23 Cetakan Atas

2. Langkah-langkah operasi

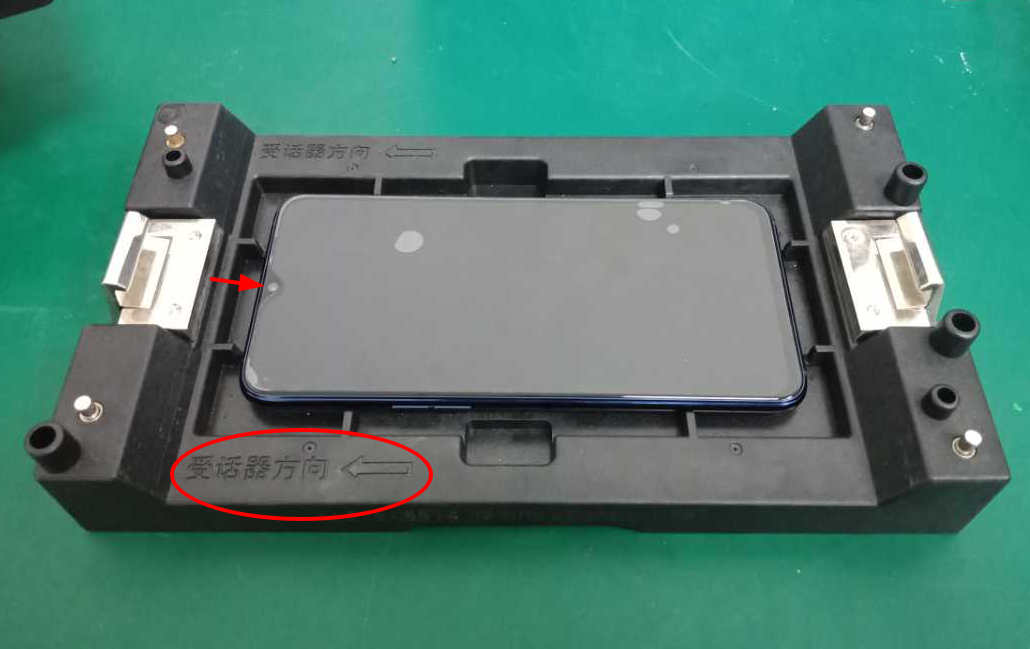

1) Ponsel harus diletakkan pada arah yang ditunjukkan pada Gambar 3-24.

Gambar 3-24 Penempatan


Gambar 3-25

3）Perlahan tekan dengan kedua tangan secara bersamaan, seperti yang ditunjukkan pada Gambar 3-26.

Gambar 3-26 Tekan ke Bawah untuk Mengencangkan

4）Tahan tekanan selama 7-10 menit setelah pengencang, seperti yang ditunjukkan pada Gambar 3-27.

Gambar 3-27 Tahan

4.  Alat Pembersih

Ponsel yang telah digunakan untuk waktu yang lama, handset, jack headphone, antarmuka USB dan tempat-tempat lain akan terkontaminasi dengan debu, yang akan menjadi kotoran seiring waktu. Jika kotoran tidak dibersihkan dalam waktu lama, itu akan menyebabkan kontak yang buruk dengan firmware ponsel dan mempercepat penuaan dan depresiasi, jadi penting untuk secara teratur membersihkan ponsel. Berikut adalah beberapa alat pembersih untuk membersihkan debu dan benda asing.

4.1 Sikat Anti-statis

4.1.1 Latar Belakang

Untuk memperbaiki dan membersihkan mesin rusak yang kemasukan cairan dan debu dengan lebih baik, mengurangi risiko kerusakan komponen elektronik yang disebabkan oleh pelepasan muatan listrik statis, meningkatkan efisiensi perawatan dan menyelesaikan masalah pengguna sekaligus, Service Center harus merujuk pada panduan ini saat menggunakan sikat.

4.1.2 Skenario Penggunaan

Cocok untuk semua skenario perbaikan di Service Center seperti: membersihkan motherboard yang terkorosi dan teroksidasi, penyumbatan pada receiver, tombol samping berdebu, speaker berdebu , pemrmukaan ponsel kotor, dll.

4.1.3 Cara Penggunaan

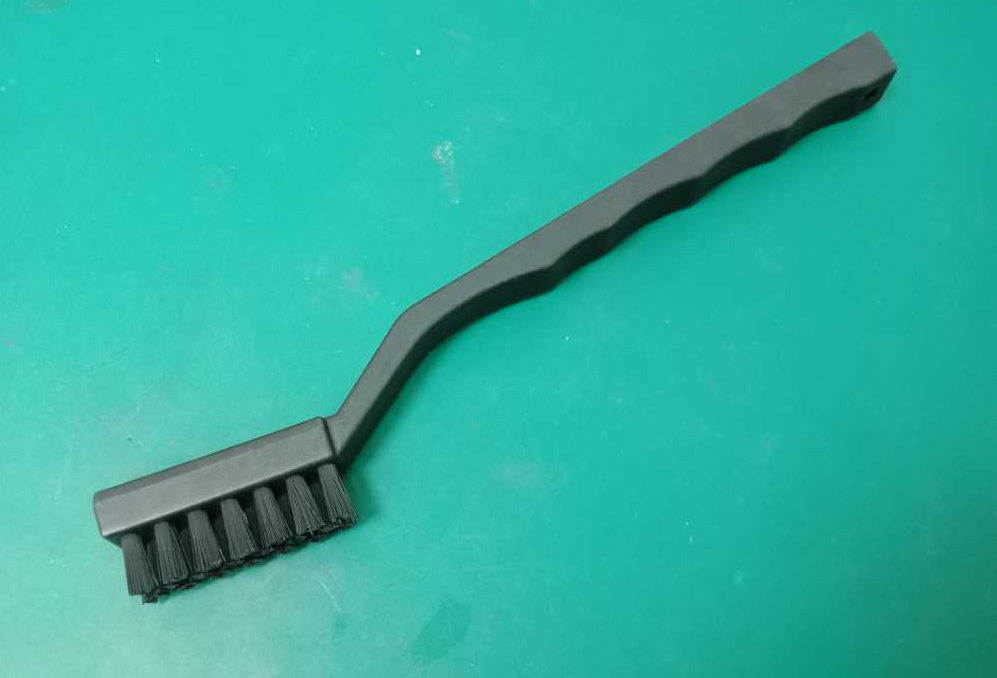

1. Tampilan sikat anti-statis generasi ketiga (kode bahan: 535155093) ditunjukkan pada Gambar 4-1.

Gambar 4-1 Tampilan Produk

2. Diameter rambut yang dibundel dari sikat anti-statis lama adalah 0,5mm, bahan rambut terlalu keras, dan telah dihentikan, diameter rambut yang dibundel dari sikat antistatik generasi ketiga adalah 0,15mm, dan tidak mudah rontok selama penggunaan Seperti yang ditunjukkan pada Gambar 4-2.

Gambar 4-2 Perbandingan Sikat

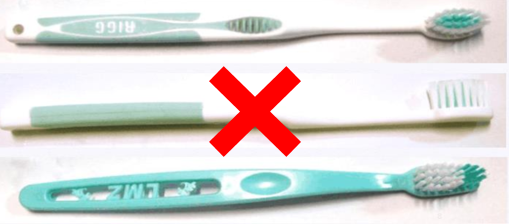

3. Saat ini, Service Center hanya diizinkan menggunakan sikat anti-statis generasi ketiga yang didistribusikan secara seragam oleh perusahaan. Generasi pertama dan kedua dari sikat anti-statis dan sikat gigi biasa (lihat Gambar 4-3) dilarang.


Catatan: Dokumen ini akan diimplementasikan sejak tanggal publikasi, dan item penilaian spesialisasi teknis akan ditambahkan pada saat yang bersamaan.

4. Program Pembersihan Receiver (program pembersihan perangkat hisap timah: alkohol + sikat + kain anti-statis + perangkat hisap timah)

1) Alkohol, juga dikenal sebagai etanol, adalah cairan yang mudah terbakar, mudah menguap, tidak berwarna dan transparan pada suhu dan tekanan ruangan. Alkohol dapat larut dengan air dalam proporsi berapa pun dan merupakan pelarut yang baik. Konsentrasi alkohol yang dipilih oleh Service Center harus ≥95%.
2) Karena daya isap besar dari perangkat isap dan getaran besar selama hisap, untuk mengurangi getaran dan mencegah layar dan film tidak pecah, maka perlu untuk menempatkan tube kecil sekitar 2cm panjangnya dan diameter 6mm pada nozzle hisap. Tube (dibeli sendiri).

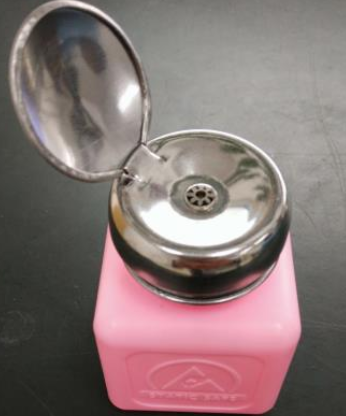

Gambar 4-4 Alkohol

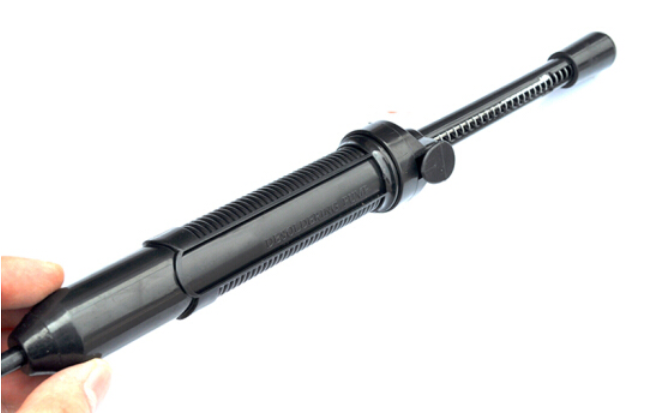

Gambar 4-5 Pengisap Timah

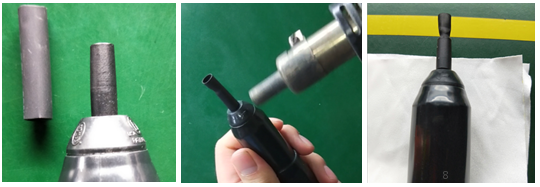

3) Metode pemasangan heat shrinkable tube seperti yang ditunjukkan pada Gambar 4-6.

4-6 Pemasangan Heat Shrinkable Tube

5. Langkah pembersihan Receiver
1) Oleskan alkohol dalam jumlah yang sesuai ke permukaan gagang ponsel dengan sikat anti-statis;
2) Tempatkan bagian depan ponsel secara horizontal selama sekitar 30 detik untuk memungkinkan alkohol menembus mash dan sepenuhnya menghancurkan noda internal;
3) Gunakan sikat anti-statis untuk membersihkan  selama 30 detik hingga permukaan bersih.
4) Perangkat pengisap tegak lurus terhadap mesh untuk melakukan operasi "pengisapan".

Langkah-langkah operasi ditunjukkan pada Gambar 4-7:

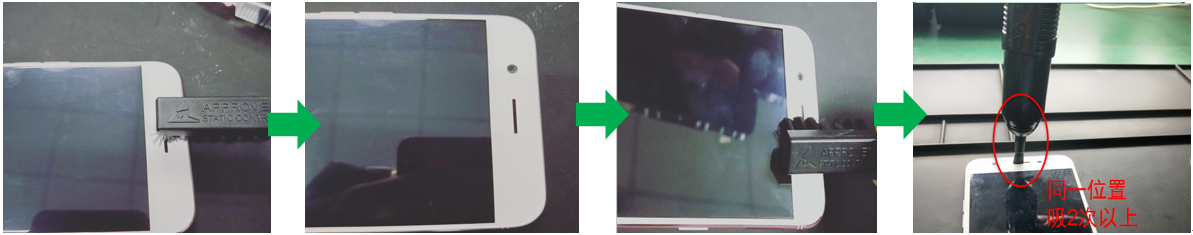

Gambar 4-7 Langkah Pembersihan

5. Alat Pengujian

5.1 Multitester Digital

5.1.1 Latar Belakang

Untuk mempermudah proses pemeriksaan dasar terhadap kerusakan ponsel dalam  perbaikan sehari-hari, contohnya dapat menggunakan multitester digital (kode tool: 5380200007) untuk memeriksa tegangan, arus, hambatan/resisten, dan lain-lain pada jalur komponen listrik sehingga membantu teknisi dalam memastikan kerusakan yang terjadi pada ponsel, yang akan  meningkatkan kualitas dan efisiensi perbaikan. Selain itu, juga saat memasang peralatan anti-statis dan jalur kabel grounding dapat mengecek apakah sudah terpasang dengan benar.

5.1.2 Skenario Penggunaan

Terutama digunakan untuk mengukur tegangan, arus, resistansi, jalur kabel grounding, dll.

5.1.3 Cara Penggunaan

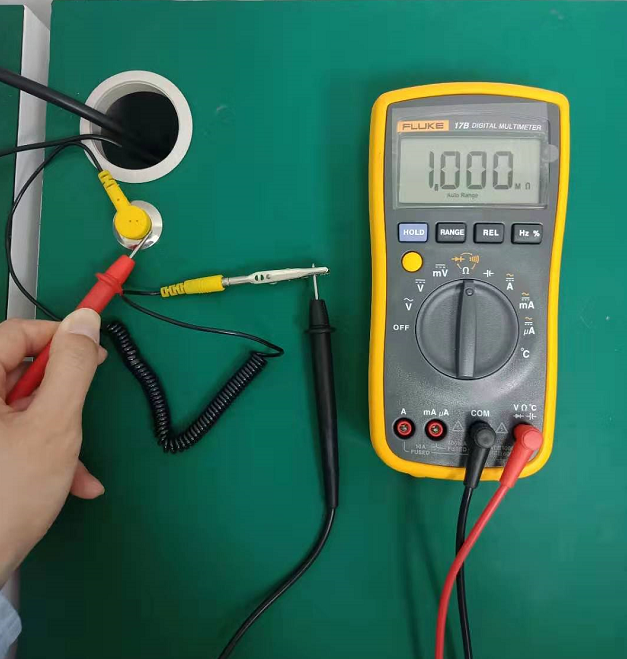

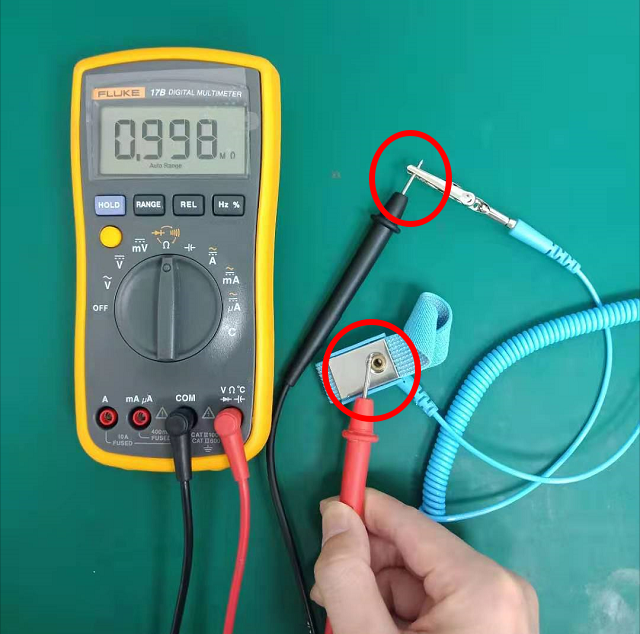

 1. Uji Resistensi Gelang Antis-Statis (Standar Resistensi: 0.8MΩ ~ 1.2MΩ)

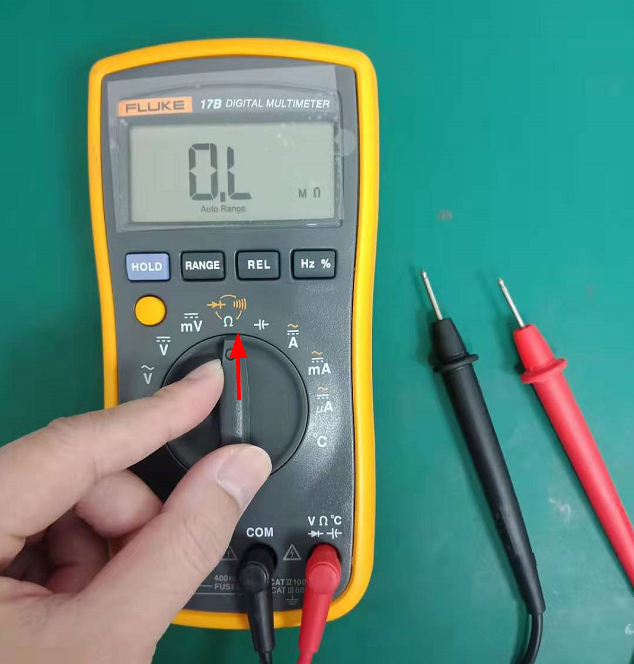

1) Putar pada tombol multitester ke posisi "Ω", seperti yang ditunjukkan pada Gambar 5-1.


Gambar 5-1

2) Jepit kabel hitam dengan penjepit buaya di ujung jalur gelang anti-statis. Ujung kabel merah menyentuh area logam di ujung tali pergelangan tangan gelang. Dalam kondisi normal, ketahanan gelang anti-statis sekitar 1m Ω, seperti yang ditunjukkan pada Gambar 5-2.

Gambar 5-2

2. Uji Resistansi Kabel Grounding dari Meja Anti-Statis (Standar Resistensi: 0.8m Ω ~ 1.2m Ω)
Jepit kabel hitam dengan penjepit buaya di ujung jalur gelang anti-statis, lalu sentuh area logam tombol tarik anti-statis dengan ujung kabel merah. Dalam kondisi normal, ketahanan kabel grounding dari meja anti-statis adalah sekitar 1m Ω, seperti yang ditunjukkan pada Gambar 5-3.

Gambar 5-3

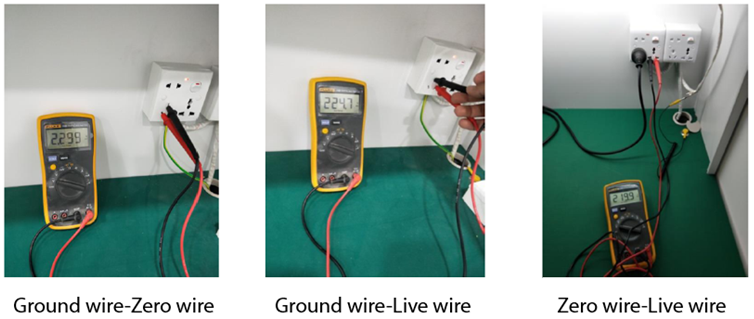

3.  Uji Jalur Kabel Grounding Power Supply
1) Putar sakelar putar multitester ke rentang tegangan AC.
2) Metode ini digunakan untuk memeriksa apakah kabel hidup, netral (nol), dan jalur dari power supply terbalik, terhubung secara tidak benar, atau tidak terhubung. Tes sesuai dengan langkah-langkah yang ditunjukkan pada Gambar 5-4. Nilai tegangan yang ditampilkan oleh uji multitester berhasil jika memenuhi persyaratan berikut:


Standar Nilai Tegangan Uji Kabel Grounding：

Sknenario Penggunaan	Posisi Pengujian	Non-charging (Nilai Suhu Standar)
Panggilan	di sekitar Receiver	≤37°C（102°F）
Foto / Video	di sekitar Kamera	≤47°C（117°F）
Video Call WeChat	permukaan Layar; bagian atas Back Cover	≤47°C（117°F）
Menonton Video（Wi-Fi）	permukaan Layar; bagian atas Back Cover	≤45°C（117°F）
Bermain Game	permukaan Layar; bagian atas Back Cover	≤47°C（117°F）
Pengisian Daya	permukaan Layar; bagian atas Back Cover	≤40℃（Adaptor ≤20W） ≤42℃（Adaptor ≥30W）

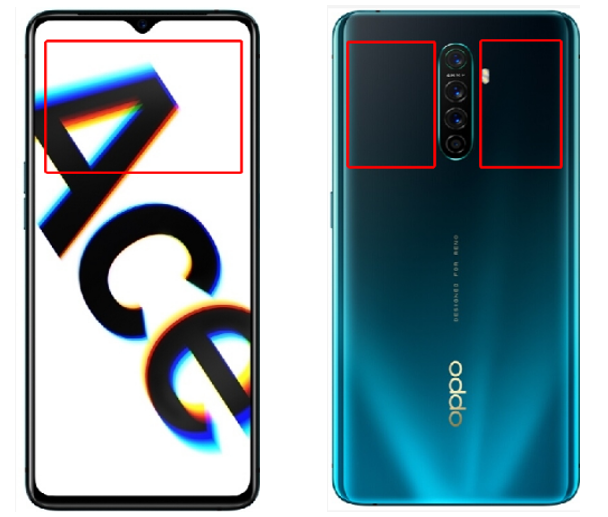

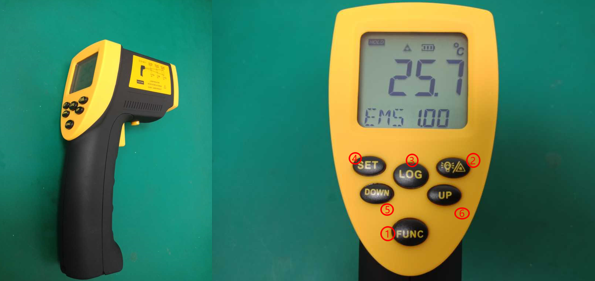

4) Gunakan termometer untuk mengukur area utama berikut, seperti yang ditunjukkan dengan kotak merah pada Gambar 5-8.

Gambar 5-8 Area Pengujian

5.3.4 Hal yang Harus Diperhatikan

1. Pada suhu ruangan 25 ± 0,5 ℃, dalam keadaan tidak mengisi daya, lepaskan semua tempered glass sebelum pengujian dilakukan.
2. Restart ponsel atau bersihkan aplikasi yang berjalan di latar belakang, kemudian matikan semua pengaturan yang telah dinyalakan (seperti penyesuaian kecerahan otomatis / Bluetooth / Penentuan Posisi, dan lain-lain).
3. Emisivitas diatur ke 0,95. Untuk skenario penggunaan di atas, pengujian setiap sisi ponsel harus di bawah 28 ° C, dan uji suhu hanya dapat dilakukan setelah 30 menit.

5.4 NFC Card Reader

5.4.1 Latar Belakang

Beberapa model saat ini secara bertahap mulai menambahkan fungsi NFC. Setelah dilakukan pembongkaran dan perbaikan, fungsi ini perlu diuji lagi. Untuk itu, perusahaan mendistribusikan NFC Card Reader ke Service Center.

5.4.2 Skenario Penggunaan

Uji apakah fungsi NFC normal

5.4.3 Cara Penggunaan

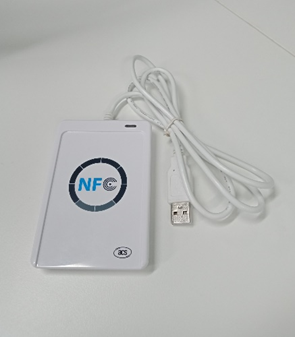

1. NFC Card Reader (kode tool: 535624316), ditunjukkan seperti pada Gambar 5-9.

Gambar 5-9 NFC Card Reader

2. Langkah-langkah pengujian adalah sebagai berikut:
1) Masukkan USB NFC Card Reader ke port USB komputer host, dan komputer akan secara otomatis menginstal driver. Setelah berhasil, akan muncul ikon pada komputer seperti yang ditunjukkan pada Gambar 5-10, dan kemudian lampu merah pembaca NFC Card Reader akan menyala, seperti yang ditunjukkan pada Gambar 5- 11.

Gambar 5-10


Gambar 5-11

2) Masukkan "* # 899 #" > Tes Otomatis > Tes NFC pada antarmuka dialpad. Ponsel secara otomatis akan memilih simulasi SIM 1 secara default, menunjukkan bahwa ia siap untuk digunakan sebagai kartu. Pada saat ini, NFC akan dihidupkan secara otomatis.

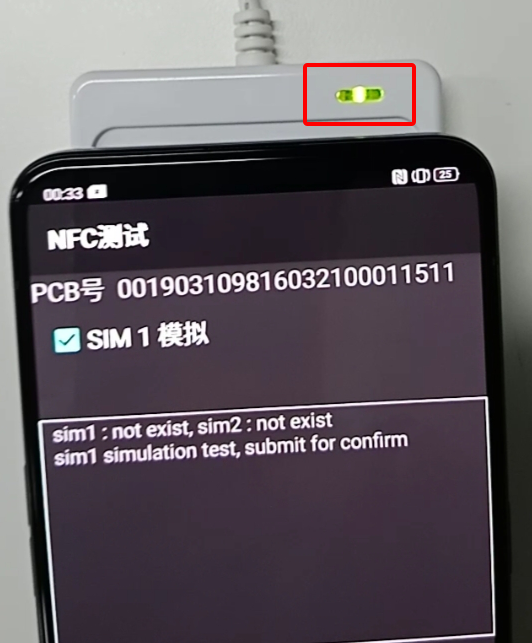

3) Gerakkan area kamera ponsel lebih dekat ke pembaca kartu, dan lampu indikator NFC Card Reader akan berubah dari merah menjadi hijau dengan suara bip. Maka, tes ini berhasil, seperti yang ditunjukkan pada Gambar 5-12.

Gambar 5-12

5.5 8V Booster

5.5.1 Latar Belakang

Tegangan power supply dari motherboard Find X Super Flash Charger dan Lamborghini Edition membutuhkan tegangan sekitar 8V, tetapi tegangan output dari DC Power Supply stabil yang digunakan oleh Service Center tetap pada tegangan maksimum 4,5V, sehingga diperlukan perlengkapan penambah khusus untuk menaikkan tegangan dari 4,5V ke 8V dalam memenuhi persyaratan tes power supply untuk motherboard. Ponsel selanjutnya dengan fungsi SUPER VOOC dapat menggunakan perlengkapan booster ini.

5.5.2 Skenario Penggunaan

Ponsel dengan fungsi SUPER VOOC dapat menggunakan fixture ini (seperti: Find X Super Flash Charge Edition Find X Lamborghini Edition R17 Pro Reno ACE).

5.5.3 Cara Penggunaan

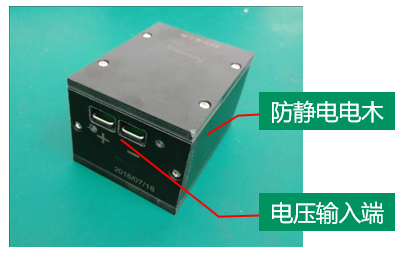

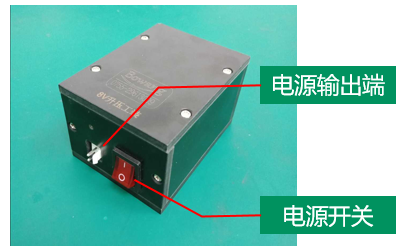

1. Pengenalan perlengkapan boster (kode tool: 535355301)

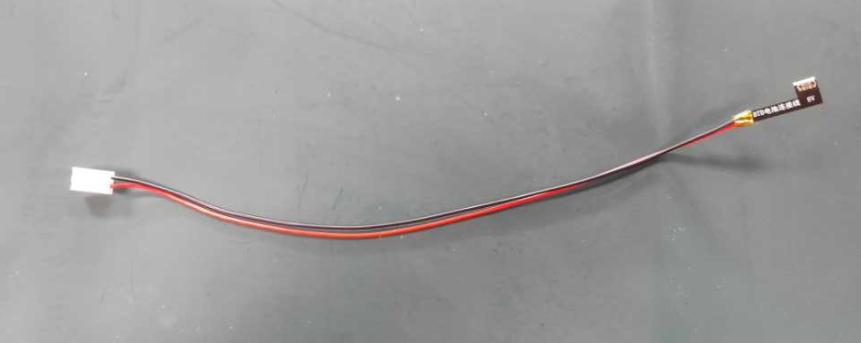

2. Pengenalan BTB kabel penghubung baterai 8V (kode alat: 535165703)


3. Langkah-Langkah Penggunaan

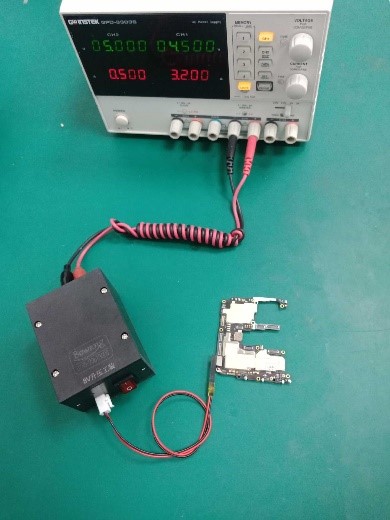

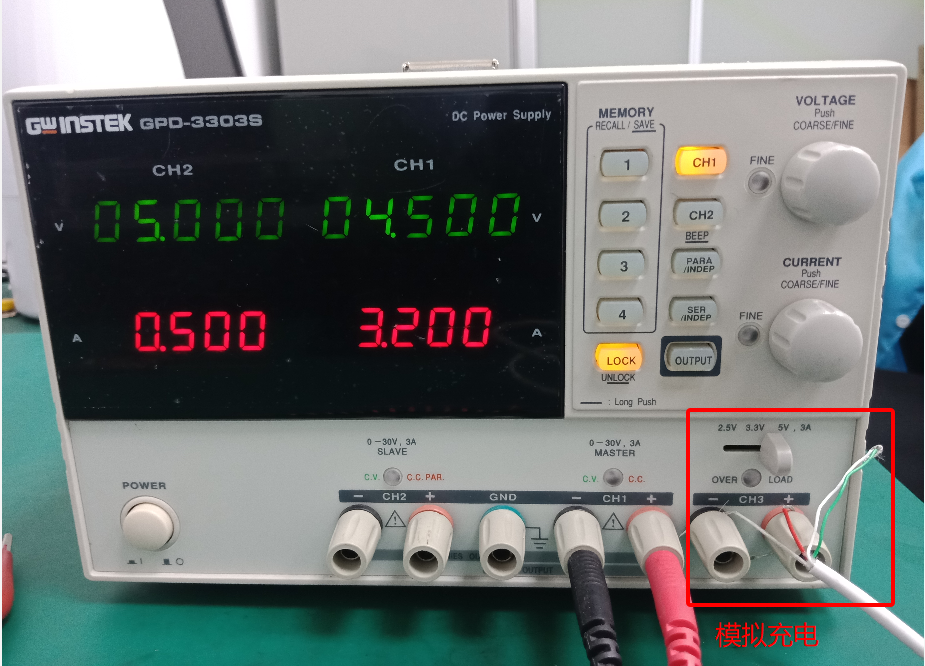

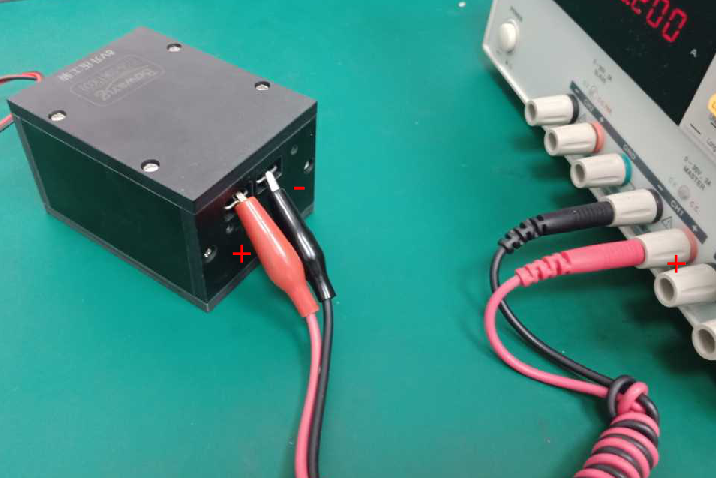

1) Gunakan output tegangan 4,5V dari DC Power Supply yang distabilkan untuk menghubungkan ke ujung kabel terminal input. Kutub positif (+) dari ujung input fixture sesuai dengan kutub positif (+) dan negatif (-) dari power supply yang distabilkan, seperti yang ditunjukkan pada Gambar 5-13.

Gambar 5-13 Kabel Terminal Input

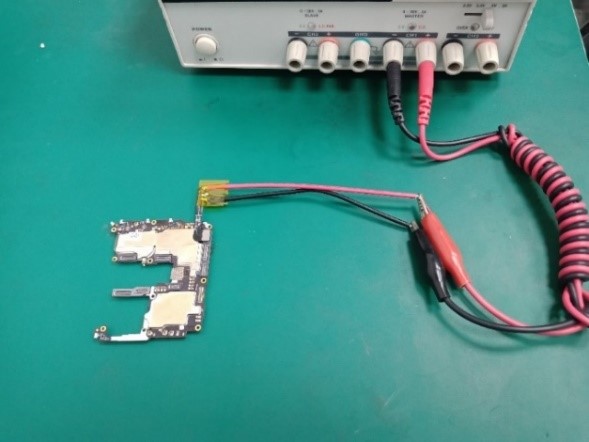

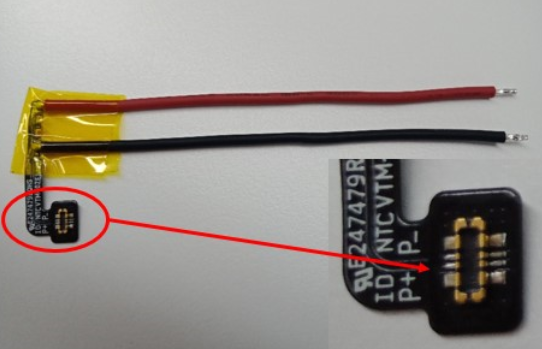

2) Gunakan BTB kabel penghubung baterai 8V untuk menghubungkan terminal tegangan output fix booster 8V. Pengait BTB dari kabel pengubung baterai terhubung ke pengait BTB baterai pada motherboard untuk memberikan tegangan power supply 8V pada motherboard, seperti yang ditunjukkan pada Gambar 5-14.


Gambar 5-14 Kabel Terminal Output

5.6 Alat Kalibrasi Sidik Jari di Bawah Layar

5.6.1 Latar Belakang

Karena peningkatan modul sidik jari baru pada tipe terbaru, dan SC memiliki alat kalibrasi sidik jari tipe lama tidak bisa digunakan untuk tipe terbaru, maka perlu menggunakan alat baru. Terhadap fungsi kalibrasi, pabrik telah membagikan alat kalibrasi terbaru ke SC dan alat ini dapat digunakan untuk kalibrasi sidik jari fungsi tipe lama.

5.6.2 Skenario Pemakaian

Penggunaan kalibrasi pada tipe yang memiliki fitur sidik jari di bawah layar

5.6.3 Instruksi Pemakaian

1. Detail Alat

No	Nama Alat	Kode Tool	Jumlah	Unit	Gambar

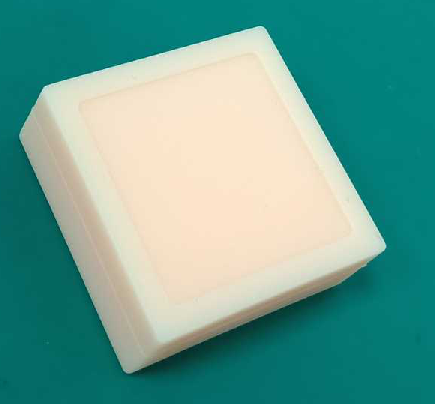

1	Bantalan karet warna krem 30*30*12	5353003576	1	pcs

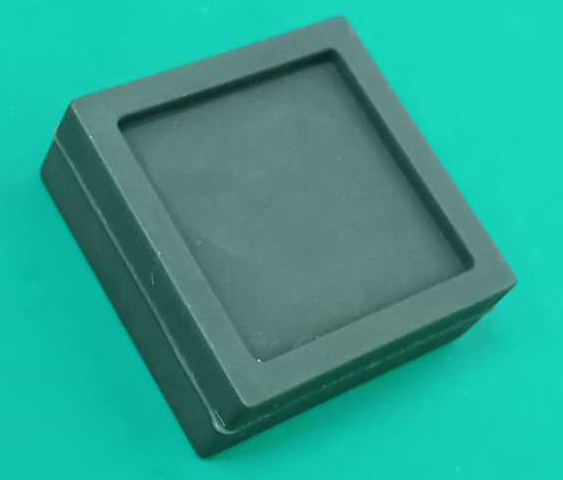

2	Bantalan karet warna hitam 30*30*12	5353003577	1	pcs
3	Bantalan karet strip krem（bisa digunakan bersama）	535191206	1	pcs

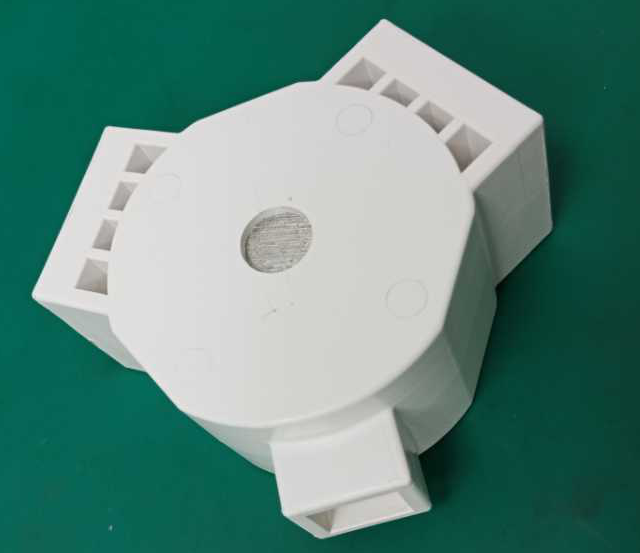

4	Alat tetap sidik jari（600g）	5353003674	1	pcs

2. Langkah Pemasangan
1) Bantalan karet warna krem dengan masukkan ke dalam kolom yang sudah ditentukan, pasang dengan alat tetap sidik jari, seperti yang ditunjukkan pada gambar 5-15;
2) Bantalan karet warna hitam dengan masukkan ke dalam kolom yang sudah ditentukan, pasang dengan alat tetap sidik jari, seperti yang ditunjukkan pada gambar 5-16;
3) Bantalan karet strip krem dengan masukkan ke dalam kolom yang sudah ditentukan, dan garis arah strip sesuai dengan yang ditunjukkan pada gambar 5-17.
4) Pada saat memasang, ketiga bantalan sudah terpasang dengan benar dan tepat pada kolom pemasangan.

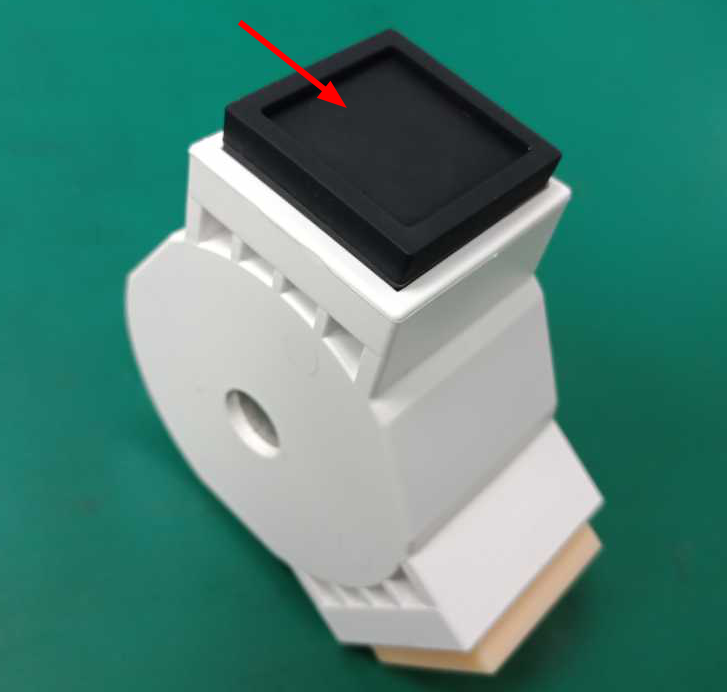

Gambar 5-17 Pemasangan bantalan Karet Warna Hitam


Gambar 5-18 Pemasangan Bantalan Karet Warna Krem


Gambar 5-19 Pemasangan bantalan karet strip krem

3. Skenario Kalibrasi
1）Ketika dalam proses perbaikan, jika terdapat pergantian mainboard/PCB atau pergantian komponen layar / modul sidik jari, maka wajib lakukan kalibrasi ulang；
2）Jika ada user yang ke SC untuk mengganti atau melepaskan anti gores, maka wajib lakukan kalibrasi ulang；
3）Setelah selesai upgrade versi software, maka wajib lakukan kalibrasi ulang ；
Perhatikan : Setelah selesai kalibrasi wajib melakukan restart ponsel, setelah selesai restart maka hapus sidik jari lama dan input sidik jari baru.

4. Langkah Kalibrasi
Untuk masuk ke kalibrasi : halaman dialpad > masukkan *#899#。

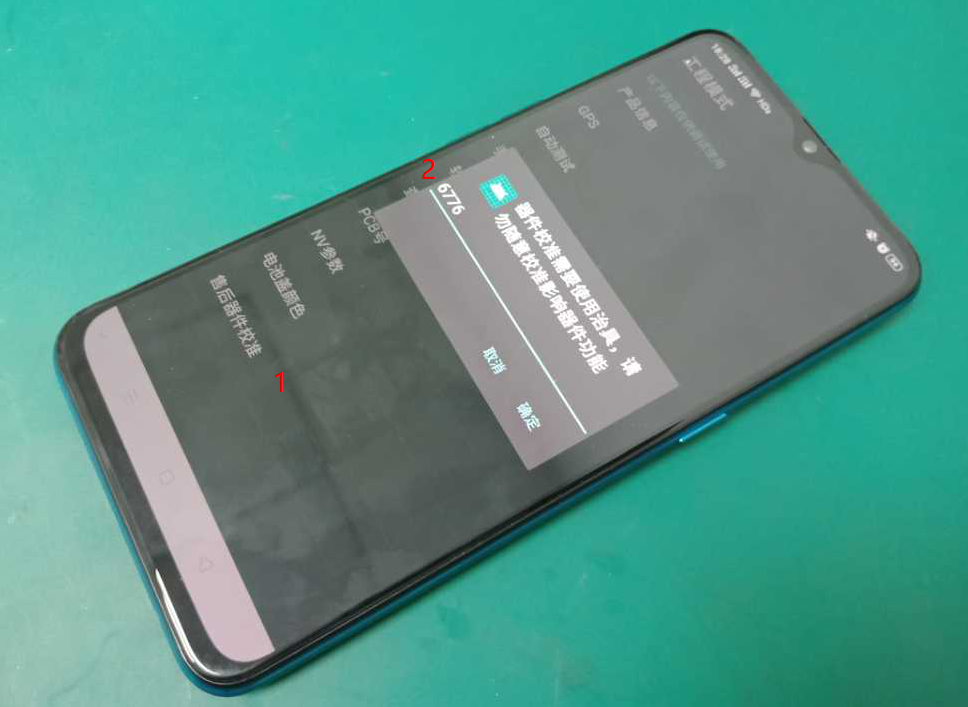

1）Klik “Aftersales Devices Calibration”，masukkan kode “6776”，seperti yang ditunjukkan pada gambar 5-20.

Gambar 5-20

2）Masuk ke dalam “Infrared Proximity Calibration”，sesuaikan langkah operasi yang disampaikan.

3）Masuk ke dalam “Leak Calibration” , sesuaikan langkah operasi yang disampaikan.

4）Masuk ke dalam “Fingerprint Optical Calibration”，Klik “Start” untuk memulai kalibrasi. Berdasarkan notifikasi “Please place the yellow rubber/ tempatkan bantalan karet warna krem”，tempatkan bantalan karet warna krem di area tempat sidik jari, dan klik “Next/Berikutnya”hingga muncul notifikasi “Please place the black rubber/ tempatkan bantalan karet warna hitam” seperti yang ditunjukkan pada Gambar 5-21.

Gambar 5-21

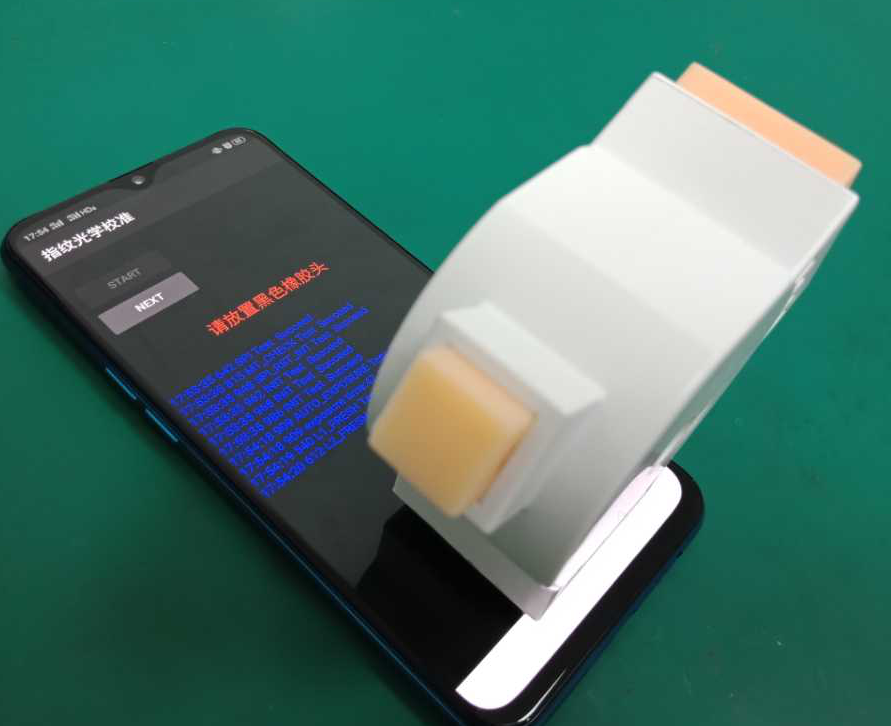

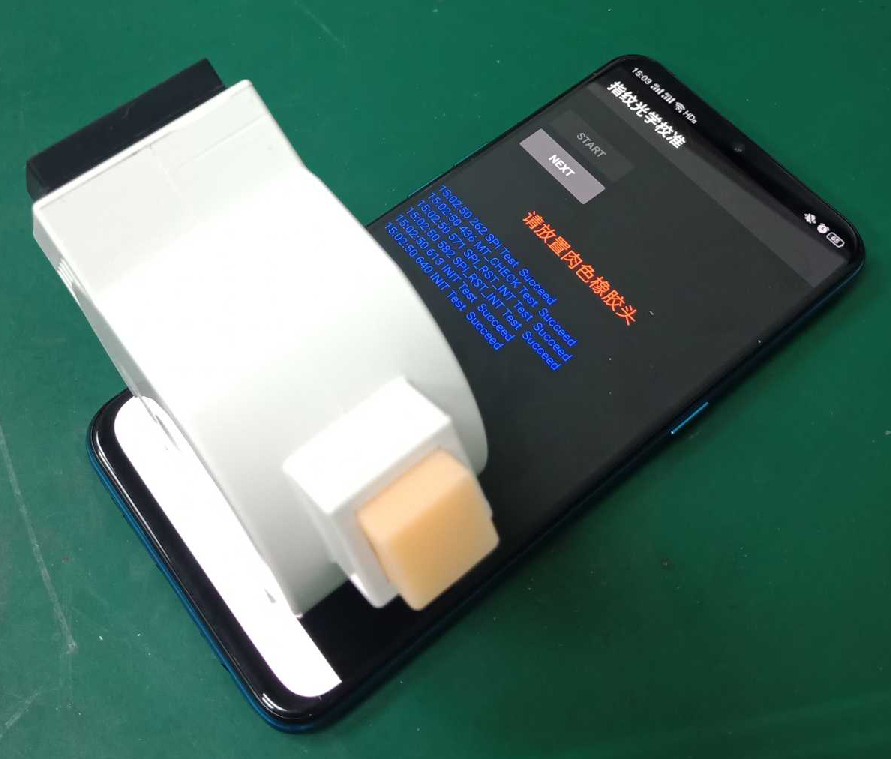

5）Berdasarkan notifikasi “Please place the black rubber/tempatkan bantalan hitam”，tempatkan bantalan hitam di area tempat sidik jari dan klik “Next/Berikutnya”hingga muncul notifikasi “Please place the yellow stripped rubber/tempatkan bantalan karet strip krem”, seperti yang ditunjukkan pada Gambar 5-22.

Gambar 5-22

6）Berdasarkan notifikasi “Please place the yellow stripped rubber/tempatkan bantalan karet strip krem” ，letakkan bantalan karet strip krem di area sidik jari, kemudian klik “Next/Berikutnya” hingga notifikasi muncul “Test Completed, Please reboot/ Kalibrasi selesai, silakan restart ponsel”lalu lepaskan bantalan karet strip krim dan lakukan restart ponsel；jika muncul notifikasi “Fail/Gagal”maka perlu lakukan kalibrasi ulang, seperti yang ditunjukkan pada gambar 5-23.

Gambar 5-23

5.6.4 Hal yang Harus Diperhatikan

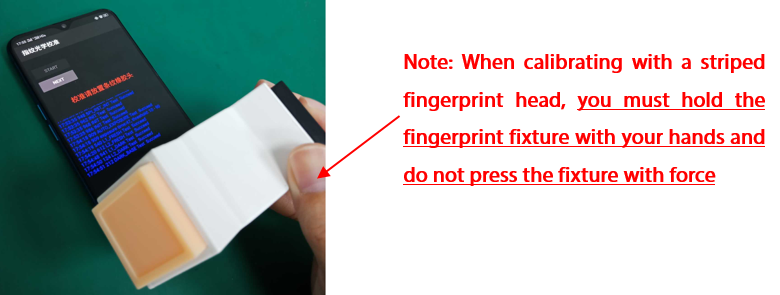

1.Permukaan bantalan karet strip warna krem memiliki area luas yang kecil, sehingga ketika diletakkan secara tegak lurus akan mudah terlepas, Ketika dalam proses kalibrasi, perlu menggunakan tangan untuk menopang alat tetap sidik jari (dilarang menekan kuat pada alat tetap), agar menghindari alat tidak diletakkan dengan stabil sehingga menekan ke layar dan menjadi layar rusak;
2. Dalam proses kalibrasi, pastikan bantalan karet saat tekan ke layar tidak boleh membiarkan bagian warna hijau pada modul sidik jari kelihatan cahaya apapun ；

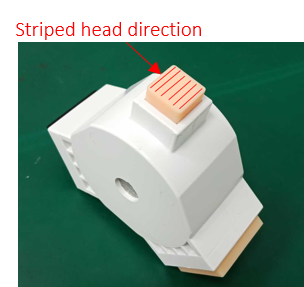

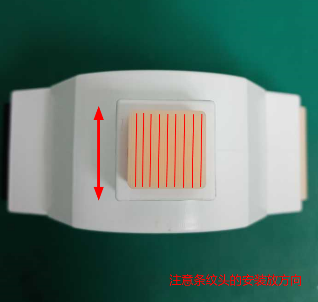

3. Perhatikan arah strip pada bantalan karet strip krem yang dipasang harus sebagai berikut.



5.7 Kartu Grafik Kalibrasi After Sales

5.7.1 Latar Belakang

Setelah pergantian mainboard/PCB, melepaskan komponen layar, modul sidik jari, maka perlu melakukan kalibrasi After Sales, dalam proses ini memerlukan alat “Kartu Grafik Kalibrasi” untuk menyelesaikan “Kalibrasi After Sales/After Sales Calibration”. Tujuannya adalah untuk memastikan penyesuaian pada kamera belakang, jika tidak maka akan mempengaruhi efek blur pada mode Potret.

5.7.2 Skenario Pemakaian

Kalibrasi After Sales, digunakan untuk tipe yang memiliki kamera belakang dengan mode AF+FF ( Contoh : Reno series) .
AF：Fokus Otomatis（Auto Focus）.Merupakan fungsi dari teknologi optik dalam kamera, menggunakan prinsip pantulan cahaya objek, cahaya yang dipantulkan diterima oleh sensor pada kamera dan diproses oleh komputer untuk menggerakkan perangkat fokus bermotor untuk fokus. Grup lensa dari lensa AF dapat berpindah untuk menyesuaikan titik fokus.
FF：Fokus Tetap（Fixed Focus）.Jarak fokus lensa adalah tetap dan tidak dapat disesuaikan. Umumnya adalah lensa sudut lebar dengan panjang fokus besar dan kedalaman bidang yang besar.

5.7.3 Instruksi Pemakaian

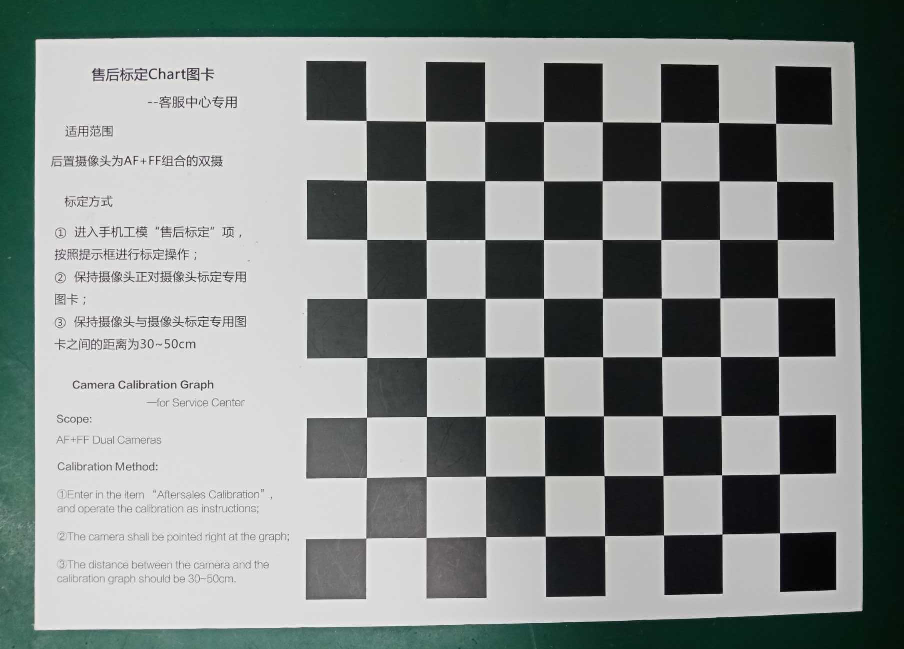

1. Gambar Grafik （Kode Tool：535601861），Tampilan seperti pada gambar 5-24 berikut:

Gambar 5-24

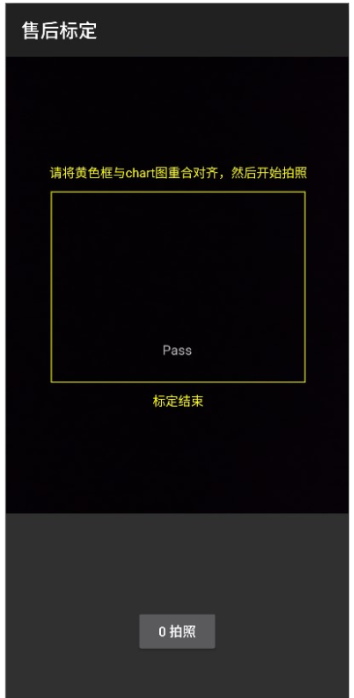

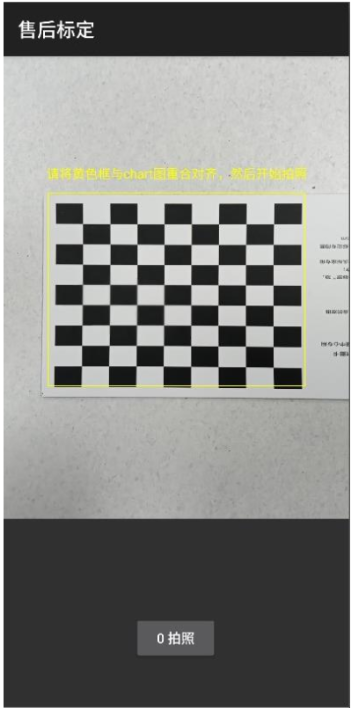

2. Setelah masuk ke halaman “Aftersales Calibration”, pastikan posisi kamera sejajar dengan kartu grafik kalibrasi after sales, sejajarkan grafik kotak hitam putih ke dalam bingkai kuning（setelah sejajar, jarak yang sesuai antara kamera dengan kartu grafik adalah 30~50cm）, kemudian klik foto, seperti yang ditunjukkan pada Gambar 5-25.

Gambar 5-25

3. Ponsel akan masuk ke dalam proses sistem, selama masa ini dilarang melakukan pengoperasian lain, seperti yang ditunjukkan pada Gambar 5-26.

Gambar 5-26

4. Jika hasil yang ditunjukkan adalah “Fail/Gagal”，maka sesuaikan dengan notifikasi untuk mengatur ulang, lakukan kalibrasi ulang sampai hasil yang ditunjukkan adalah “Pass/Lulus”, seperti yang ditunjukkan pada Gambar 5-27.

Gambar 5-27

5.8 Pengukur Celah

5.8.1 Latar Belakang

Terhadap penilaian keputusan pada pengecekan kerusakan perubahan bentuk parah pada ponsel, saat ini seluruh staff SC menggunakan kertas A4 sebagai pengecekan, namun hal ini bisa mudah membuat pengguna curiga, membuat pengguna merasa bahwa ketelitian dalam mengukur kurang profesional. Maka SC wajib menyediakan alat pengukur celah (Kode Tool：535050024), digunakan untuk mengecek celah besar pada layar atau perubahan bentuk parah pada ponsel, dan dapat meningkatkan kepercayaan pengguna.

5.8.2 Skenario Pemakaian

Digunakan untuk mengecek perubahan bentuk parah pada ponsel dan celah besar pada layar

5.8.3 Instruksi Pemakaian

1. Mengecek tingkat parah pada perubahan bentuk ponsel

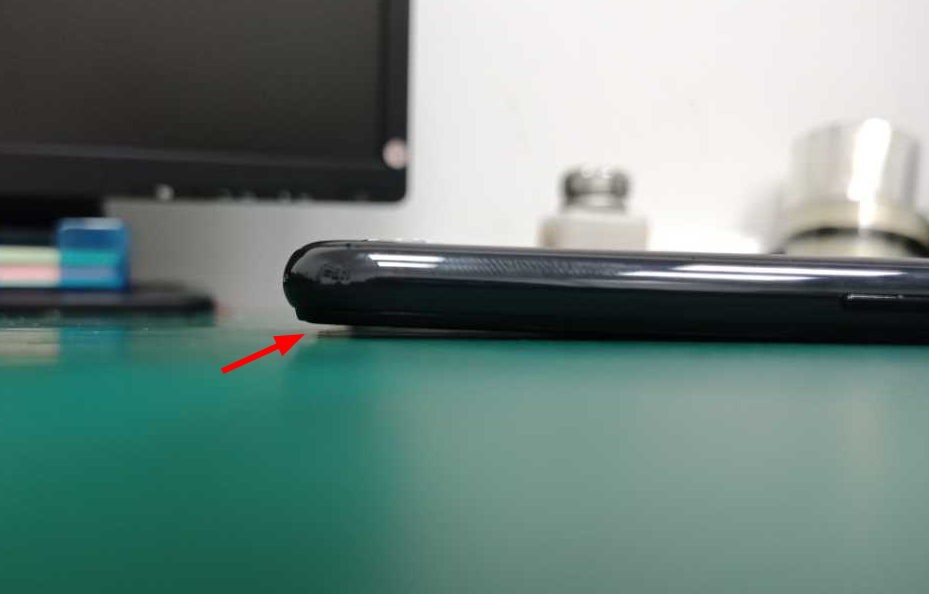

1）Terhadap ponsel yang memiliki perubahan bentuk yang jelas, dapat diletakkan terlebih dahulu pada permukaan yang datar, dengan mata telanjang untuk pengecekan awal, seperti yang ditunjukkan pada Gambar 5-26, kemudian gunakan alat pengukur celah sebagai langkah pengecekan berikutnya.

Gambar 5-26 Pengecekan dengan Mata Telanjang

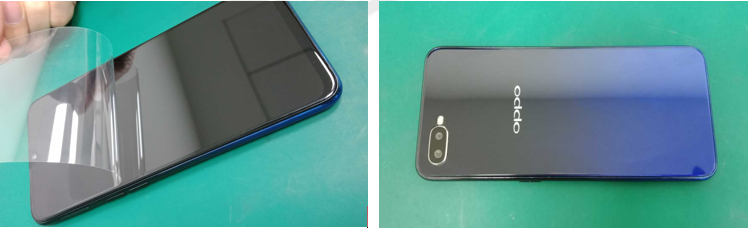

2）Pertama, lepaskan anti-gores terlebih dahulu, lalu letakkan bagian layar menghadap ke bawah, seperti yang ditunjukkan pada gambar 5-27.

Gambar 5-27 Pengecekan dengan Mata Telanjang

3）Pilih ukuran standar pada kepingan pengukur celah yaitu 0.5mm, seperti yang ditunjukkan pada gambar 5-28；Kepingan pengukur celah diletakkan sejajar dengan permukaan meja, lalu masukkan kepingan pengukur celah dari 2 arah mulai bagian atas, tengah, dan bawah, seperti yang ditunjukkan pada gambar 5-29. Lihat bagian kepingan pengukur celah apakah bisa dimasukkan atau tidak, lalu lihat apakah terdapat gesekan. Jika tidak dapat dimasukkan atau tidak terdapat gesekan, maka bisa dipastikan celah yang ditimbulkan kecil dari 0.5mm，maka bisa dianggap sebagai ponsel normal, jika tidak maka ponsel dinyatakan ponsel tidak normal.

Gambar 5-28 Memilih Ukuran Standar 0.5mm

Gambar 5-29 Posisi Ukur

Keterangan：Seperti gambar 5-18 dengan 6 posisi yang disebutkan, jika salah satu dari posisi yang diukur hasilnya tidak memenuhi standar yaitu 0.50mm, maka akan ditetapkan sebagai ponsel tidak normal.

2. Mengukur celah besar pada layar

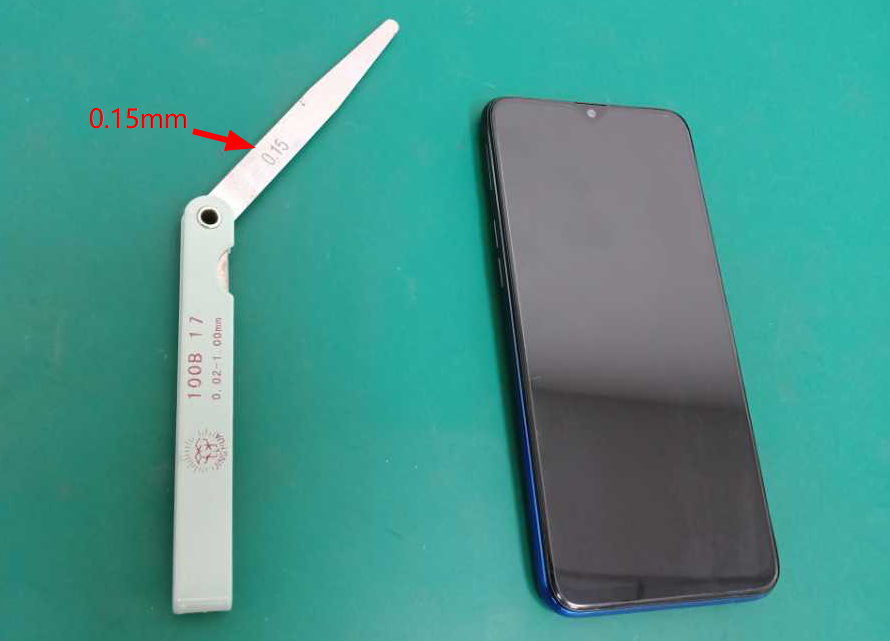

1）Pilih ukuran standar pada kepingan pengukur celah yaitu 0.15mm，seperti pada Gambar 5-30；

Gambar 5-30 Memilih Ukuran Standar 0.15mm

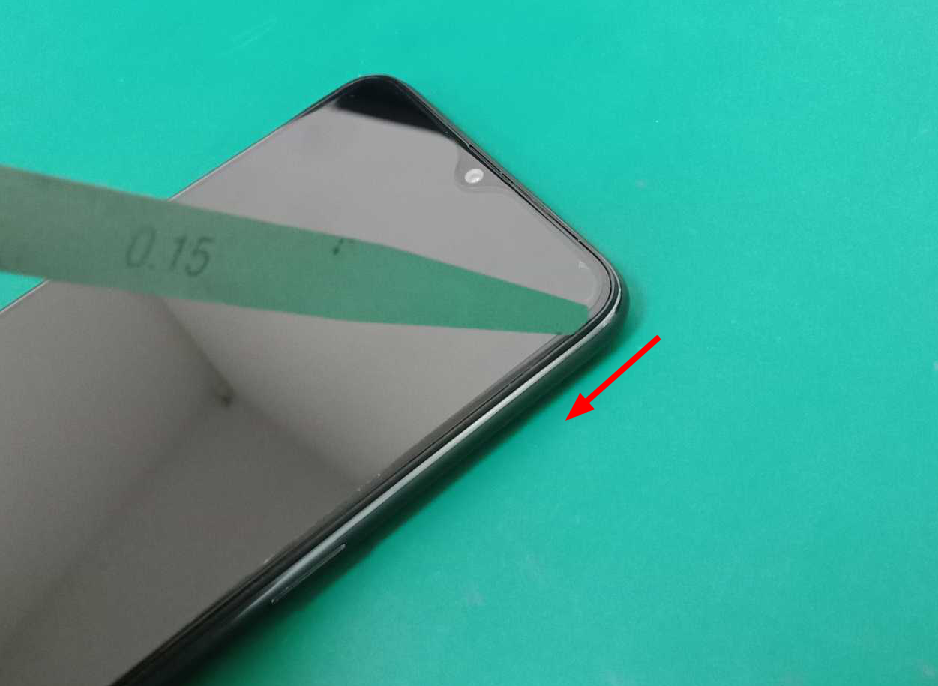

2）Kepingan pengukur celah dimasukkan secara tegak lurus ke dalam celah layar, kemudian geser sekeliling celah dengan kepingan pengukur celah, seperti yang ditunjukkan pada Gambar 5-31.

Gambar 5-31 Cara Mengecek
Keterangan：Standar celah pada layar W≤0.15mm. Jika kepingan pengukur celah dapat bergeser bebas dalam celah layar dan tidak terjadi gesekan, maka dinyatakan celah pinggir layar lebih dari standar 0.15mm, ponsel dinyatakan sebagai ponsel tidak normal; jika tidak dapat masuk ke dalam celah atau bisa masuk dan harus dipaksa sehingga terjadi gesekan, maka ponsel dinyatakan normal

6. Alat Pengelasan

Dalam keseharian di Service Center, terkait perbaikan mengenai mainboard/PCB, maka perlu menggunakan pistol blower dan solder sebagai alat-alat penting dalam pengelasan. Penggunaan utama blower dan solder station adalah pada bagian melepaskan dan memasang pengelasan bagian komponen, sehingga teknisi selain harus menguasai pemakaian alat pengelasan, juga harus menguasai penempelan komponen part, termasuk metode pelepasan dan pemasangan pengelasan

6.1 Pistol Blower & Solder

6.1.1 Latar Belakang

Pistol Blower adalah salah satu alat yang sering digunakan dalam perbaikan pengelasan, Tujuan utamanya adalah sebagai alat yang menggunakan angin panas yang dikeluarkan melalui inti lapisan resistor dimana dapat mengeluarkan energi panas untuk melakukan pengelasan terhadap komponen dan memasang serta melepaskan komponen. Mulai dari melepaskan ataupun memasang komponen kecil hingga besar yang dikumpulkan dalam papan sirkuit perlu menggunakan pistol blower.

6.1.2 Skenario Pemakaian

1. Pengelasan pada komponen kecil. Komponen chip kecil dalam ponsel terutama meliputi resistor chip, chip kapasitor, induktor chip, dan transistor chip sejenisnya. Untuk komponen kecil ini, umumnya pistol blower digunakan untuk mengeringkan pengelasan, dan umumnya menggunakan lubang tiup berukuran kecil.
2. Pengelasan pada papan sirkuit terintegrasi. Pertama, jumlah fluks yang sesuai harus dilapisi pada permukaan chip, yang dapat mencegah peniupan kering dan membantu sambungan solder pada bagian bawah chip meleleh secara seragam. Karena volume sirkuit terpadu chip relatif besar, maka dapat menggunakan lubang tiup berukuran besar.
3. Setelah membongkar ponsel yang kemasukan cairan, dapat menggunakan pistol blower untuk mengeringkan komponen.

6.1.3 Instruksi Pemakaian

1. Pengenalan Produk

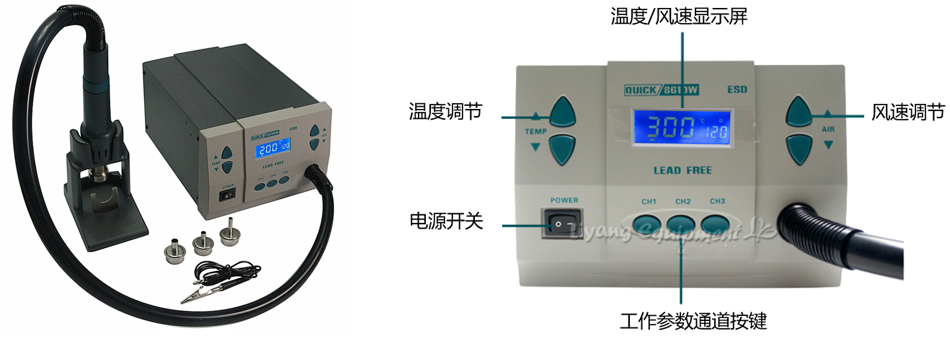

Pistol Blower dan Solder（Kode Tool ：535480069）, seperti yang ditunjukkan pada Gambar 6-1:

Gambar 6-1 Pengenalan Fungsi Produ

2. Skenario Pemakaian

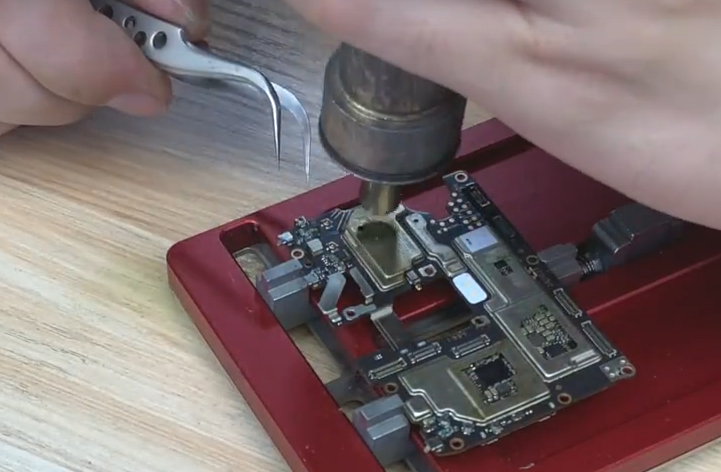

1）Melepaskan pengelasan pada papan penutup
Mengatur suhu blower sekitar 360°C，dengan kecepatan angin sedang, ketika peniupan pada papan penutup, biasanyaakan menggunakan lubang tiup ukuran kecil，setelah menunggu suhu dan alur udara stabil, dapat sambil menggunakan blower untuk meniup dan penjepit logam untuk melepaskan papan penutup secara perlahan, seperti yang ditunjukkan pada Gambar 6-2.

Gambar 6-2 Melepaskan Papan Penutup

2）Melepaskan pengelasan pada komponen kecil
Komponen chip pada ponsel terutama meliputi kapasitor chip, chip induktor, dan transistor chip. Secara umum, lubang tiup berukuran kecil digunakan untuk melakukan pengelasan pada komponen, dan suhu udara panas sekitar 360 ° C; Jarak antara lubang tiup pada blower dengan komponen yang dibongkar adalah 2 ~ 3cm, dan dipanaskan secara merata di atas komponen. Lepaskan dengan pinset logam. Berhati-hatilah untuk tidak mengorek komponen, agar tidak melepaskan papan, seperti yang ditunjukkan pada Gambar 6-3.

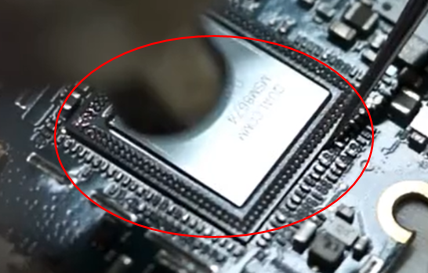

Gambar 6-4 Melepas Pengelasan pada CPU

4）Mengeringkan ponsel yang kemasukan cairan
Terhadap ponsel yang kemasukan cairan, setelah bongkar, perlu menggunakan blower untuk mengeringkan setiap bagian komponen. Suhu pada Blower perlu diatur pada 100±20°C，pada saat proses pengeringan harus waspada dilarang mengeringkan satu bagian saja, harus merata ke seluruh bagian agar tidak merusak komponen lebih lanjut.

6.2 Solder Station

6.2.1 Latar Belakang

Mulai dari perbaikan peralatan elektronik hingga chip dan sirkuit yang dikumpulkan dari berbagai komponen akan menggunakan solder station ini sebagai alat pengelasan. Solder station sering digunakan oleh pabrik elektronik untuk pengelasan pada papan sirkuit PCB, terutama langkah pengelasan yang teknik khusus dalam menggunakan solder station.
Untuk memenuhi persyaratan industri elektronik dalam pemrosesan komponen presisi, umumnya Solder Station diharuskan memiliki fungsi pengunci suhu, yang tidak boleh memiliki penyimpangan besar, dan memiliki fungsi kunci kata sandi untuk mencegah teknisi mengubah suhu pengelasan secara tidak sengaja secara acak. Pengelasan pada komponen presisi juga perlu persyaratan anti-statis yang lebih ketat, hibernasi otomatis, dan fungsi lainnya

6.2.2 Skenario Pemakaian

Pengelasan komponen pada papan sirkuit, penggantian motor/vibrator, penggantian port pengisian daya USB dan sejenisnya.

6.2.3 Instruksi Pemakaian

1. Pengenalan Produk

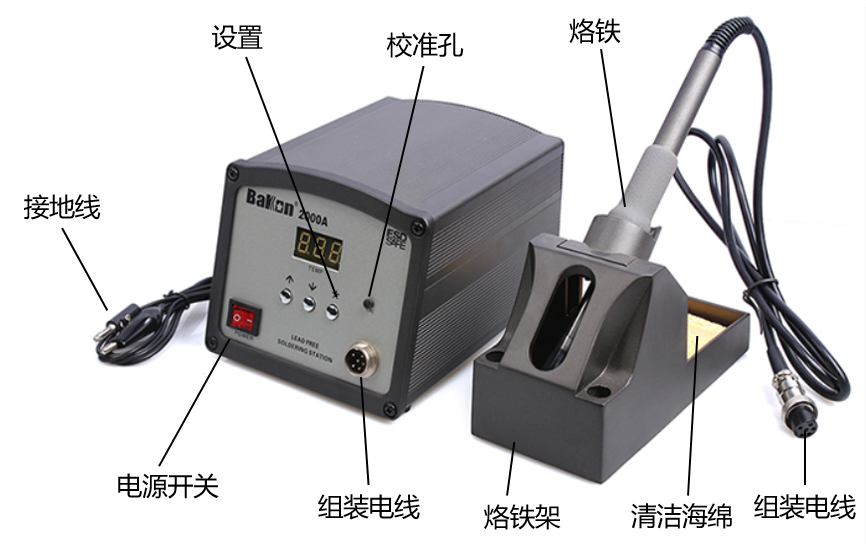

Solder Station（Kode Tool：535235099），seperti yang ditunjukkan pada gambar 6-5.

Gambar 6-5 Tampilan Solder Station

2. Skenario Penggunaan Pengelasan
1）Membersihkan sisa solder

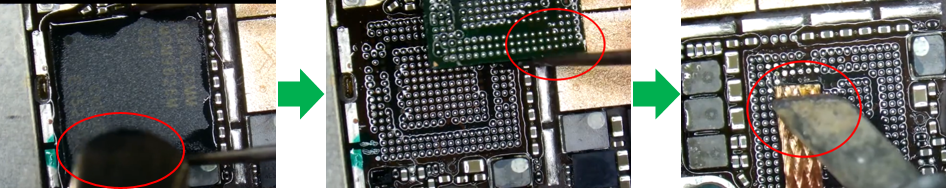

Setelah menggunakan blower untuk melepaskan inti chip, solder station akan mengontrol suhu sekitar 360°C, kemudian menggunakan timah dan mata solder untuk membersihkan sisa solder yang ada di atas chip, seperti yang ditunjukkan pada Gambar 6-5.

Gambar 6-5 Membersihkan Sisa Solder pada Papan Chip

2）Penggantian port pengisian daya pada USB

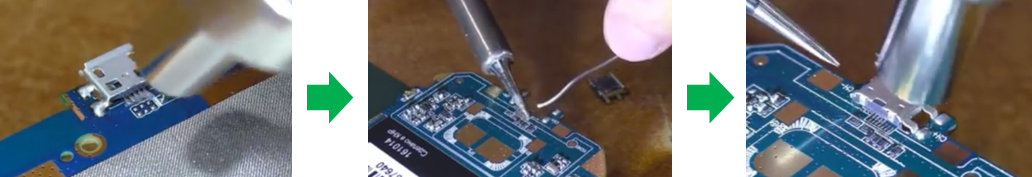

Ketika muncul port pengisian daya pada USB mengalami kelonggaran atau rusak, dapat menggunakan solder station, dan pistol blower sejenisnya untuk melakukan penggantian port pengisian daya, seperti yang ditunjukkan pada Gambar 6-6

Gambar 6-6 Mengganti Port Pengisian Daya pada USB

3）Penggantian motor / vibrator
Vibrator/motor pada tipe-tipe ponsel lama menggunakan dua buah kabel kemudian di las pada permukaan papan. Ketika vibrator/motor mengalami masalah，maka wajib menggunakan solder untuk melepaskan pengelasan tersebut, seperti yang ditunjukkan pada Gambar 6-7.

Gambar 6-7 Penggantian Motor / Vibrator

3. Pengaturan Suhu
Pengaturan Suhu Normal: Pastikan solder station dalam kondisi suhu yang dapat diatur (masukkan kata sandi), kemudian pada saat mengatur suhu, solder station biasanya akan terkontrol suhu. Tekan tombol “*” selama 1 detik, kemudian pada bagian paling kiri dari angka (ratusan) akan muncul berkedap kedip, tekan “▲” atau“▼” untuk mengubah nilai yang ditampilkan.


4. Pengaturan kata sandi
1）Kata sandi awal pada solder station adalah ：“000”，dalam kondisi ini, dapat dipahami bahwa suhu pada solder station sudah diatur, jika ingin ada perubahan pengaturan suhu, maka harus mengubah kata sandi.

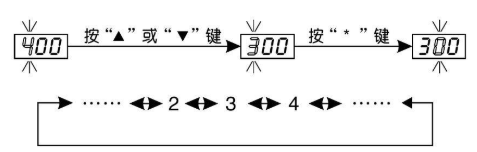

2）Matikan terlebih dahulu sumber daya Solder Station, tekan tombol “▲”dan“▼”，kemudian nyalakan sumber daya, maka akan muncul notifikasi seperti ini  .
3）Kemudian tekan tombol“*”，maka jendela notifikasi akan muncul ，bagian paling kiri dari angka ratusan akan berkedap kedip, hal ini berarti solder station masuk mode pengubahan kata sandi, dapat menggunakan tombol “▲”dan“▼” untuk mengatur nilai tampil, setelah selesai mengatur 3 angka tersebut maka dapat memilih tekan tombol “*” untuk menyelesaikan pengaturan.
4）Jika notifikasi muncul nilai saat ini setelah 1 detik, Solder Station akan masuk ke mode kerja secara normal, hal ini berarti kata sandi yang dimasukkan salah, suhu tidak dapat diatur.
5）Jika muncul notifikasi seperti ini ，maka kata sandi yang diinput sudah benar, setelah 6 detik kemudian akan masuk ke mode kerja, maka dapat mengubah pengaturan suhu dapat diizinkan.
6）Jika hendak mengatur kata sandi, ketika notifikasi muncul seperti ini  , tekan tombol “*” dan muncul seperti ini ，maka akan masuk ke perubahan kata sandi, ulang dua kali kata sandi, lalu tekan “*” untuk mengakhiri pengaturan.

5. Kondisi Hibernasi
Setelah pilih mode hibernasi atau mode kerja, jika solder station sedang tidak digunakan waktu lebih dari 10 menit, maka akan muncul notifikasi, yang berarti solder station akan masuk ke dalam mode hibernasi, sehingga suhu pada mata solder akan menurun sampai sekitar 200°C, dan akan kembali normal ketika masuk ke dalam mode kerja.

6.2.4 Perawatan Solder Station

1. Mengatur suhu hingga 300°C, kemudian bersihkan mata solder, lalu tambahkan selapis timah untuk melindungi mata solder.
2. Ketika tidak sedang menggunakan solder station, dilarang membiarkan solder dalam kondisi temperatur suhu tinggi, hal ini dapat menyebabkan lapisan flux pada mata solder menjadi teroksidasi sehingga menyebabkan konduktivitas termal pada mata solder menurun. Jadi ketika tidak sedang menggunakan maka dapat mematikan daya.

7. Alat Lain

7.1 Pistol Pemindai Barcode (Scanner Barcode)

7.1.1 Latar Belakang

Demi meningkatkan keakuratan dalam input versi software, juga dapat mempermudah staff dalam menginput ke sistem, maka setiap cabang akan disediakan Pistol Pemindai Barcode (atau biasanya disebut dengan Scanner Barcode). Mulai dari tipe R9s, versi software dikumpulkan dalam bentuk fungsi barcode, dapat memasukkan *#899# ke halaman dialpad, maka akan muncul barcode, kemudian saat input ke dalam sistem dapat menggunakan Pistol Pemindai barcode (Scanner Barcode), maka dapat menampilkan nomor IMEI, versi software dan informasi lain secara otomatis.

7.1.2 Skenario Pemakaian

Cocok untuk tipe-tipe sesudah R9s, pada halaman input sistem dapat menggunakan Pistol Pemindai Barcode untuk memindai kode barcode pada produk, dan dapat menampilkan nomor IMEI, versi software dan informasi lainnya secara otomatis.

7.1.3 Instruksi Pemakaian

1. Menghubungkan dengan kabel data USB

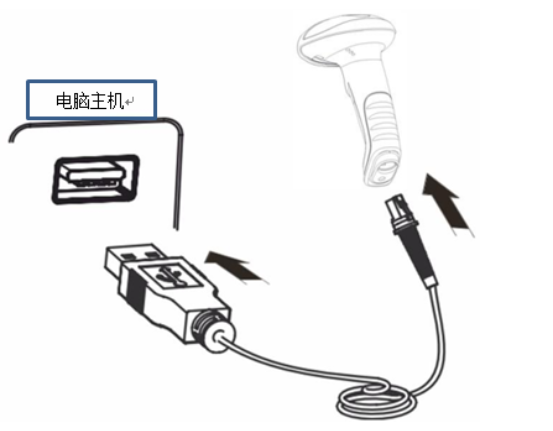

Pertama, hubungkan kabel data USB pada ujung port perangkat (port RJ45) ke bagian bawah alat pemindai, dan hubungkan kabel data USB pada ujung portutama (port USB)ke port komputer, seperti ditunjukkan pada Gambar 7-1. Setelah tersambung ke komputer, pistol pemindai barcode berbunyi bip beberapa kali, dan setelah menekan tombol pemindaian barcode, ada lampu garis merah, yang menunjukkan bahwa itu dapat digunakan secara normal.

Gambar 7-1 Menghubungkan dengan Kabel Data

2. Melepaskan kabel data

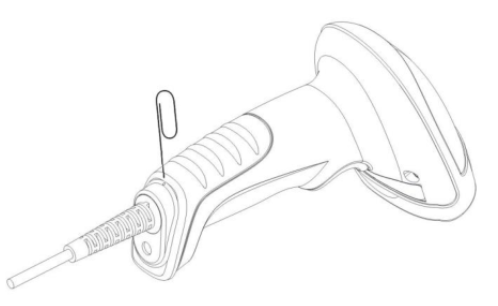

Menggunakan salah satu ujung klip kertas diluruskan untuk dimasukkan ke dalam lubang pelepas. Masukkan jarum ke lubang pelepas dan tekan dengan kuat. Tarik perlahan ujung kabel data yang terhubung ke pistol pemindai, lalu tarik jarum keluar dari lubang, seperti yang ditunjukkan pada Gambar 7-2.

Gambar 7-2 melepaskan kabel data

3. Memindai barcode ke dalam sistem ketika input tipe terbaru（kecuali unit phone off/tidak menyala）

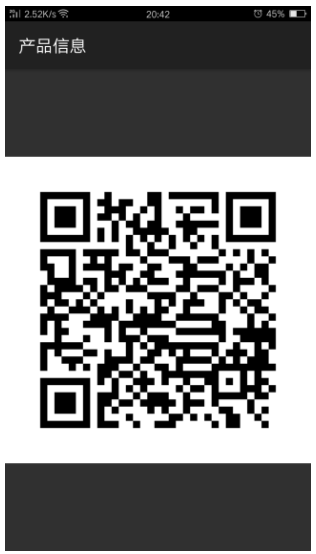

1）Masuk ke halaman dialpad lalu masukkan *#899#, maka akan muncul barcode terkait informasi produk, seperti yang ditunjukkan pada Gambar 7-3.

Gambar 7-3 Barcode

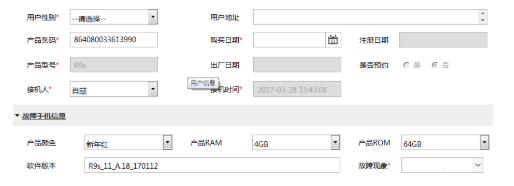

2）Pada halaman input, klik bagian input kosong pada kolom IMEI，lalu gunakan pistol pemindai barcode untuk memindari barcode pada ponsel, tekan tombol pemindaian, maka akan menampilkan nomor IMEI, versi software dan informasi lain secara otomatis, seperti yang ditunjukkan pada Gambar 7-4.

Gambar 7-4 Halaman Input Sistem

4. Nomor SN pada Adaptor dan Baterai input ke dalam sistem
Pada saat input, pilih alasan kerusakan seperti baterai rusak atau adaptor rusak, maka wajib melakukan input nomor SN (hal ini wajib untuk aksesori), dapat menggunakan pistol pemindai barcode untuk memindai barcode pada Adaptor atau baterai, seperti yang ditunjukkan pada Gambar 7-5
Gambar 7-5

5. Memindai barcode pada Mainboard / PCB
Karena ukuran barcode pada Mainboard / PCB cenderung lebih kecil, maka saat memindai untuk jarak antara Mainboard/PCB dengan pistol pemindai perlu sedekat 4~5cm, lalu memastikan lampu garis merah menembak akurat ke barcode untuk proses pemindaian, seperti yang ditunjukkan pada Gambar 7-6.

Gambar 7-6
