1. ที่มา

เนื่องจาก การชาร์จของรุ่น Find X Lamborghini Edition (CPH1875) และ Find X (super VOOC Charger) ต้องการแรงดันไฟฟ้า 8v ดังนั้น จำเป็นต้องใช้ DC-DC Boost Converter เพื่อเพิ่ม 4.2V ให้ไปถึง 8V ในขณะที่ซ่อมรุ่นที่เป็น super VOOC Charger ทั้งสองรุ่น*
*รุ่นที่เกี่ยวข้อง Find X (Super VOOC Charge), Find X Lamborghini Edition (CPH1875) และรุ่นต่อไปที่ใช้ Super VOOC Charge

2. คู่มือแนะนำเครื่องมือ

(แสดงการเชื่อมต่อและใช้งาน เครื่อง DC-DC Boot Converter)

3. คำแนะนำ

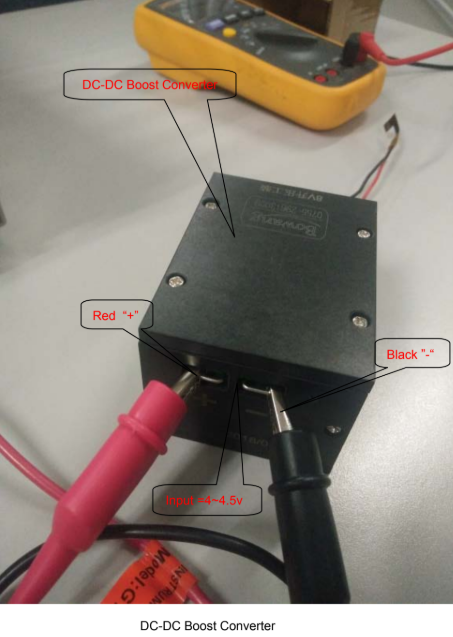

3.1 Voltage input

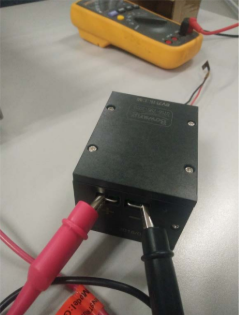

ต่อแรงดันไฟฟ้ากระแสตรงDC 4.2 – 4.5 (v)โวลต์ ของเครื่องจ่ายแรงดันไฟฟ้ากระแสตรงกับด้านอินพุตของเครื่องแปลงแรงดันไฟฟ้าDC TO DC  โดยที่ขั้วบวกต่อกับขั้วบวก ขั้วลบต่อกับขั้วลบการเชื่อมต่อแรงดันขาเข้า (ไฟฟ้ากระแสตรง DC)

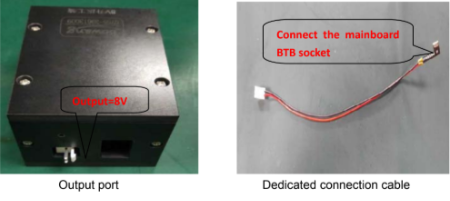

3.2 Voltage output

ใช้สายเชื่อมต่อเชื่อมต่อเอาต์พุตของตัวแปลง DC-DC 8V ขั้วต่อ BTB ของเมนบอร์ดสามารถเชื่อมต่อกับ 8V แรงดันเอาท์พุท; แรงดันไฟฟ้าอินพุตตั้งแต่ 3V ถึง 7V สามารถเอาต์พุตที่แรงดันไฟฟ้า 8V ผ่านตัวแปลง

ตัวเชื่อมต่อเมนบอร์ด

4. ข้อควรระวัง

1 แรงดันไฟฟ้าอินพุตและเอ้าท์พุต ของเครื่องแปลงแรงดันไฟฟ้า DC TO DC มีวงจรป้องกันแรงดันสลับขั้ว(อิเล็กโทรด-ไดโอด)อัตโนมัติ ถ้ามีการเชื่อมต่ออินพุตแบบย้อนกลับ (สลับขั้ว) จะไม่มีแรงดันไฟฟ้ากระแสตรงออกที่เอ้าท์พุตของเครื่องแปลงแรงดันไฟฟ้า
2 หากเป็นไปได้ควรใช้สายเชื่อมต่ออินพุตแบบหัวคีบเชื่อมต่อขั้วแรงดันไฟฟ้าของเครื่องแปลงไฟฟ้าให้มากที่สุดเท่าที่เป็นไปได้ เพื่อง่ายต่อการเชื่อมต่อ และลดการสูญเสียแรงดัน
3 หลังจากเพิ่มแรงดันไฟฟ้าแล้ว จะมีกระแสแรงดันไฟฟ้าขนาดใหญ่ไปยังอินพุตของแผงวจรโทรศัพท์ โดยแรงดันไฟฟ้าขนาดใหญ่จะมีค่าเอ้าท์พุตเท่ากับเครื่องแปลงแรงดันไฟฟ้า (8V)
เนื่องจากมีการเริ่มการทำงานของเครื่องแปลงแรงดันไฟฟ้าแล้ว ขอแนะนำให้ใช้สายเคเบิลมาตรฐานที่รองรับการเชื่อมต่อแบบ DC  และหลีกเลี่ยงการขัดจังหวะหรือหยุดการทำงานของเครื่องแปลงแรงดันไฟฟ้าในระหว่างการเริ่มต้นใช้งาน เพื่อป้องกันการสูญเสียแรงดันไฟฟ้า ที่จะส่งผลทำให้แผงวงจรเสียหายได้
***(ขั้วต่อของปลายสายอินพุต ไม่ควรหลวม และค่าความต้านทานภายในสายเคเบิ้ลควรมีค่าต่ำที่สุดที่จะเป็นไปได้)***
