一、背景說明

因 Find X(超級快充版)充電方式改變,供電電壓為 8V。為確保直流穩壓電源的通用性,維 修具有超級閃充功能的機型時,需要使用升壓設備將 4.2V 直流電壓提升為 8V(±0.2V)。

適用機型:Find X (Super VOOC charging),Find X Lamborghini Edition(CPH1875),以 及後續推出帶有超級閃充功能的手機。

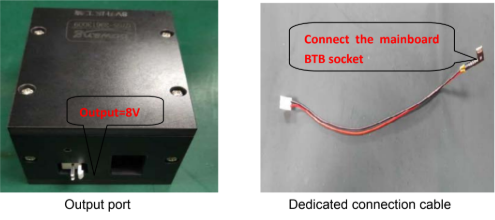

二、設備介紹



三、使用說明



3.1 電壓輸入

使用直流穩壓電源輸出的 4.2V 電壓連接升壓治具的輸入端,正極連接正極,負極連接負極。



3.2 電壓輸出



四、注意事項

4.1 升壓設備的電壓輸入、輸出具有防呆作用,若輸入端的正、負級接反,輸出端無電壓輸出。

4.2 電壓輸入端儘量使用夾子,若使用鉤子容易鬆動掉電。

4.3 升壓後輸入負載的功率加上電路上的損耗功率等於直流穩壓電源輸出的功率,手機開機功率較大,為了避免開機過程中斷電,建議使用直流穩壓電源的標配線，所以應減少電路損耗。

     (連接輸入端的線不得鬆動,導線的內阻越小越好)
