一.指引

此文檔僅用於指導OPPO維修技術人員對OPPO產品進行維修操作，內容為保密資訊，只提供給OPPO已授權的維修服務中心使用，未經授權不得提供給協力廠商使用。請遵照規定並依照指引進行維修服務，如發現有問題請及時聯繫總部。

1.1 告誡與注意

1.1.1 告誡:
1. 因維修需要，服務中心可能被要求安裝手機車載系統於汽車內。某些故障的情況下，手機的射頻信號有可能影響到汽車的電力管理系統和ABS（ANTI-SKID BRAKING SYSTEM）防抱死系統。如果有必要，請向汽車銷售商或生產商請教以確定汽車電子系統對射頻能量的抗干擾性能。
2. 行動電話有以下地方是不能進行操作使用：有潛在爆炸可能的地方例如：加油站，煤氣站，爆破作業區等。
3. 任何無線收發設備，包括手機在內，可能會對受工業機構保護的醫學設備進行干擾。如有必要請與醫用設備製造商進行溝通，其它電子設備也可能受到干擾。
1.1.2 注意:
1. 維修與調校只能由合格的技術人員進行操作。
2. 只使用在物料清單中列出的物料進行維修服務。
3. 所有配件按照要求裝配到位。
4. 靜電釋放是電子產品敏感元器件損壞的主要原因，服務中心都必需按照OPPO公司對靜電防護的要求進行操作，所有操作都要戴上防靜電手環並在防靜電工作桌面進行。

二．通用維修資訊

1．在開始維修之前，請進入 ESD 防靜電區域並佩戴ESD防靜電環。
2. 建議佩戴防靜電手套避免油污和指紋。
3. 保護膜來保護顯示幕、攝像頭、攝像頭鏡片，防止灰塵與刮花。
4. 必需使用無塵布、防靜電刷子和酒精（濃度95%以上）進行外觀清潔，不可以使用其他物品進行清潔（橡皮擦），防止刮花表面的保護層，使其氧化和腐蝕。
5. 如果焊接的機械部件（遮罩蓋和遮罩框部件除外）出現故障，不可維修只能更換。
6. 必須使用OPPO提供的配件。
7. 檢查有可能引起簡單故障的器件的接點或焊點（例如：焊接的介面或開關）。如果有需要請重焊（僅限可進行無鉛焊接的維修中心），並清潔焊接後殘留的助焊劑。
8. 必須使用OPPO公司提供的設備來測試手機是否正常。例如客戶回饋充電功能異常，請使用OPPO原裝適配器進行測試，以確保測試結果準確性。
9. 在售後系統錄入故障代碼時，按照實際情況填寫故障現象代碼和故障原因代碼，同時準確地錄入更換配件代碼（如有需要請參考《外銷故障原因匹配代碼表》）。
10. 如需瞭解更多關於此產品的資訊，請訪問公司FTP:ftp://ftpex.oppo.com:919/

三. 產品簡介

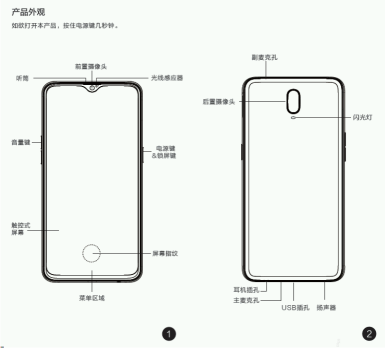

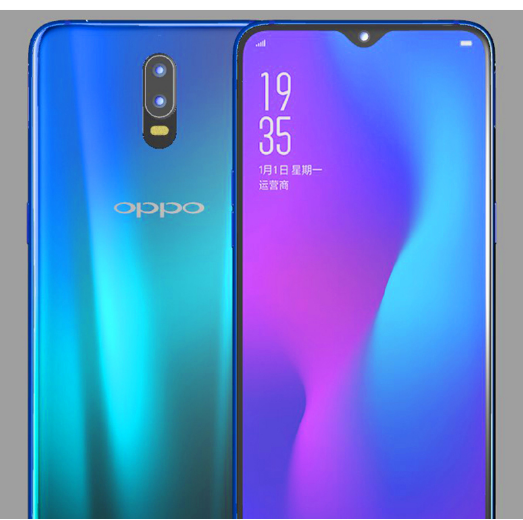

3.1 產品外觀圖

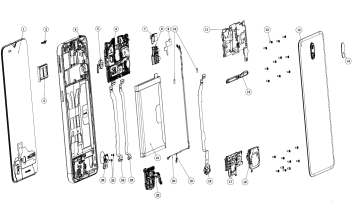

3.2.整機分解示意圖

3.3分解圖對應物料表

序號	物料名稱	圖片	規格型號	單位	數量
1	OLED顯示幕		AMS641RW01-0	PCS	1
2	受話器防塵網	/	AD028 單面背膠	PCS	1
3	SIM卡托		AD062 紅紫漸變鋁合金	PCS	1
4	中框		AD062-2 紅紫漸變鋁合金帶軟墊	PCS	1
5	振動馬達		Φ10×2.5 3V 32Ω 8mm(環形) 焊FPC式(無背膠)	PCS	1
6	PCB半成品		2AD027-0 18085	PCS	1
7	攝像頭		IMX576 25.0MP 7.7×7.82×4.91 5P BTB CMD479	PCS	1
8	攝像頭		IMX519+5E9 16.0M+5.0M 19.05×11.7×5.81 6P+3P BTB OJS1154	PCS	1
9	攝像頭石墨片(前)	/	AD028 黑	PCS	1
10	按鍵防水軟墊		AD028 黑 PORON 單面背膠	PCS	2
11	主機板壓板支架		AD028 黑	PCS	1
12	機攻螺釘	/	CM 1.4×2.8 白鎳(頭徑2.5，頭厚0.4)防松 2#	PCS	21
13	電池蓋		AD062 紅紫漸變玻璃帶軟墊	PCS	1
14	攝像頭鏡片		AD028 黑 GG5/藍寶石	PCS	1
15	主機板BTB壓板支架		AD028 不銹鋼	PCS	1
16	揚聲器		1.5W 3.82×20.2×23.83mm BOX G	PCS	1
17	小板壓板支架	/	AD062 不銹鋼 2#	PCS	1
18	FPC半成品		UAD027-1-貼片 18081	PCS	1
19	RF連接線		50Ω 165mm 8MM5Q2BG10000001S5(φ0.64)	PCS	1
20	RF連接線		50Ω 178mm 8180(Φ0.64)	PCS	1
21	鋰充		@3415/3.85V/1.5C BLP681 406578 DA B790	PCS	1
22	PCB半成品		AAD027-0 18081	PCS	1
23	FPC半成品		CAD027-0-貼片 AD027	PCS	1
24	FPC半成品		LAD027-0-貼片 AD027	PCS	1
25	機攻螺釘		CM 1.2×1.8 黑鎳(頭徑2.2，頭厚0.3)防松	PCS	2
26	指紋感測器模組		GSL7000A1 8.713.833.03 BTB AD028 Lens1 B731 UD 黑色	PCS	1

注意：此表僅用於配件實物對比及注解部件名稱，不適用於備料。備料請參照海外客戶服務部備件組維護的《常用售後物料配件價格表》中的物料代碼進行申請備料。

四．拆機步驟

4.1 拆機所需工具

4.2 準備工作

拆機前必須進行關機，系統關機方法為長按電源鍵滑動關機（強制關機方法為長按音量+鍵和電源鍵約8 秒至顯示幕熄滅）。

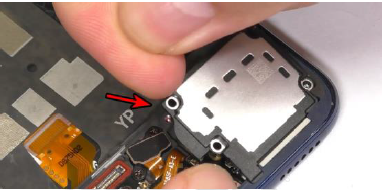

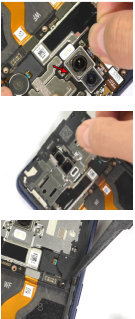

4.3 拆機過程

操作步驟	內容	注意事項
1	拆卡托	注意不要劃傷機身

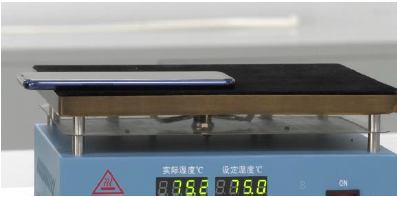

2	拆電池蓋	1.電池蓋朝下放置，加熱溫度 75度，加熱時間2-4min。
3	拆電池	注意不要導致電池變形電池拆下後需檢查是否有刺破、壓痕、漏液等不良
4	拆攝像頭及主機板	注意不要弄壞主機板上的RF線插座
5	拆L板、U板、RF線及揚聲器	注意不要弄壞小板板上的RF線插座
6	拆小板、音腔及指紋模組	由於新加坡區域沒有屏下指紋,功能是以軟體功能實現，但屏下指紋硬體仍然存在，因此機器中仍然存在指紋模組元件，新加坡區域機器也需按拆機步驟操作。
7	拆受話器、馬達及側鍵FPC	/

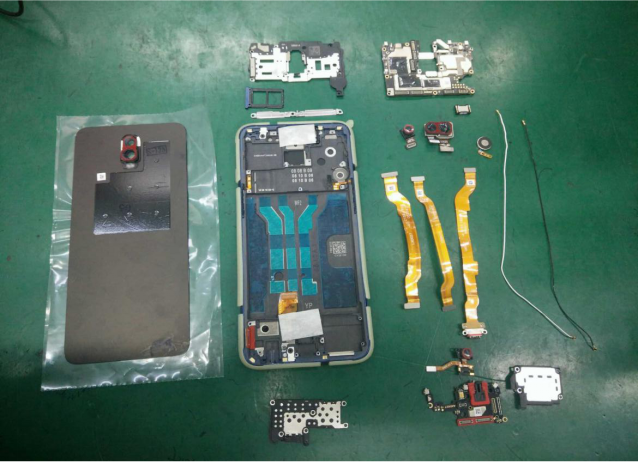

至此拆解完畢，所有零件如下圖

五．裝機步驟

5.1 拆機後需要更換的物料

序號	物料名稱	規格型號	圖片	備註
1	電池易撕紙	BLP707 透明
2	電池蓋雙面膠	CC122 黑
3	所有輔料，包括雙面膠、石墨片、銅箔、導電布、泡棉	/	/

5.2 裝機步驟

操作步驟	內容	注意事項
1	裝電源鍵、受話器、馬達	（1）、把電源鍵裝入，把電源鍵按鍵壓緊電源鍵FPC,接著插入電源鍵支架固定，注意安裝電源鍵支架時卡扣朝向手機底部，插入支架後壓緊，保證支架不翹起，按照定位柱位置把電源鍵FPC貼緊在中框的雙面膠上，用鑷子按壓確保貼緊並壓實；音量鍵安裝同上；（2）、裝受話器，受話器彈體朝左裝入受話器槽中，本體完全裝入槽中，不浮高；（3）、撕去馬達上的離型紙，對準馬達槽裝入，裝入後用鑷子按壓馬達FPC，防止起翹。
2	裝指紋模組、小板和揚聲器	（1）、把指紋模組放置在指紋槽中，稍稍按壓，使其剛好貼合在槽中，用螺絲刀把指紋模組螺釘打好（注意指紋模組螺釘為2顆黑色螺釘）；（2）、裝小板，從右朝左邊插入小板，輕壓檢查後一次扣上指紋和顯示幕BTB扣固定；（3）、裝揚聲器，從手機底部裝入揚聲器，注意揚聲器要扣位，插入後用手指按壓確認揚聲器完全裝入槽中。

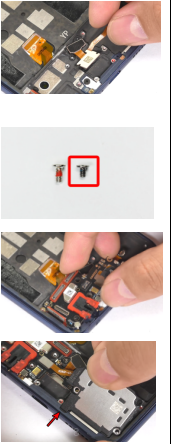

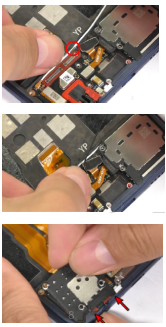

3	裝RF連接線小板端、L板、C板、U板和小板支架	（1）裝白色RF線時，有金屬環一端為小板端；黑色RF線不做區分。RF線安裝時，把RF頭垂直壓進RF座中，不能傾斜。裝配後輕輕扣一下RF頭，確認RF頭扣實。然後依次將線捋進小板端線槽；（2）依次將L板、C板小板端BTB扣扣合，傾斜著把U板小板端插入並輕輕壓緊；（3）從上方傾斜著插入小板支架，注意小板支架裝配處要扣位，輕輕按壓小板支架後用螺絲刀打好小板和揚聲器螺釘。

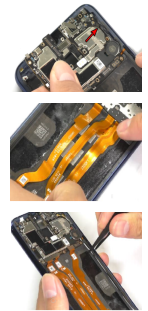

4	裝主機板、FPC以及RF線主機板端	（1）從左側往右傾斜向下裝入主機板，注意主機板邊緣，不可強行裝配。插入主機板右端後按壓主機板，使其不起翹後插入SIM卡托固定；（2）一次扣合L板、C板、U板主機板端BTB扣，確認完全扣合後捋直貼合，避免FPC在電池倉內有起伏；（3）將主機板端RF線扣合到RF座以後，用鑷子或手指將RF線塞入線槽並捋直；（4）平整貼入電池倉側邊泡棉（薄）和電池倉底部泡棉（厚），確保邊緣齊平無褶皺。

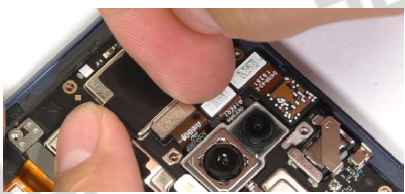

5	裝攝像頭、主機板壓板支架和貼側鍵FPC密封泡棉	（1）傾斜裝入前置攝像頭確認平整放置後垂直壓緊BTB扣；（2）傾斜裝入後置攝像頭模組，注意彈片，手指輕壓模組邊緣確認平整後扣合BTB扣；給前置攝像頭貼上石墨片撫平，避免起翹，褶皺。（3）從左側卡扣位置裝入主機板壓板支架，用手指輕壓確認主機板支架不浮高後用螺絲刀打好螺絲（共8顆）（4）用鑷子把側鍵FPC密封泡棉貼上，並用手指壓緊貼合。

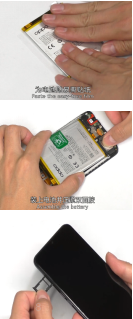

6	裝電池、BTB壓板及電池蓋	（1）為電池更換新的易撕貼紙，保證易撕貼紙貼合且平整，檢查電池倉底部無異物後，扣合電池BTB扣，確認扣合不鬆動後，將電池放入電池倉內確保電池放置正確後用手輕壓使其貼合；（2）對準卡扣，傾斜裝入BTB壓板，用螺絲刀打入螺釘（共3顆）；（3）在電池蓋內側貼好電池蓋雙面膠，有缺口的位置朝向電池蓋底部，按壓離型紙貼緊壓實雙面膠，雙面膠不得超出電池蓋外側，確認貼合無褶皺。（4）撕下電池蓋雙面膠上的離型紙，對齊手機邊緣貼合電池蓋，用手壓緊電池蓋和手機整機。

六．校準

注意：由於新加坡區域沒有屏下指紋功能是以軟體功能實現，但屏下指紋硬體仍然存在，因此機器中任然存在指紋模組組件。
1、新加坡區域機器無需進行屏下指紋校準；
2、其它區域機器需做屏下指紋校準按以下方式進行。

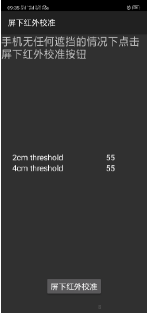

進入校準介面路徑：撥號介面輸入 > *#899# >售後器件校準 >輸入密碼 “6776” >屏下紅外校準 > 指紋校準，具體操作參照校準頁面提示：

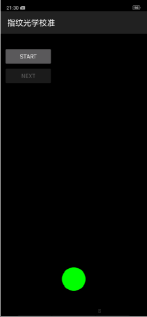

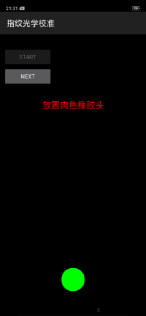

操作	1、在手機沒有任何遮擋的情況下點擊“屏下紅外校準”按鈕；	2、屏下紅外校準後跳入指紋光學校準，點擊“START”開始校準；	3、根據提示“放置肉色橡膠頭”將肉色橡膠頭按壓在（凹槽朝下）指紋光斑區域，點擊”NEXT“，直到提示“放置黑色橡膠頭“時移開肉色橡膠頭；
圖示

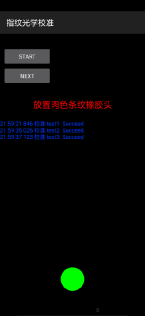

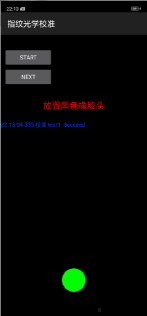

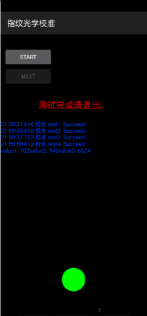

操作	4、根據提示“放置黑色橡膠頭”將黑色橡膠頭壓在（凹槽朝下）指紋光斑區域，點擊”NEXT“，直到提示“放置肉色條紋橡膠頭“時移開黑色橡膠頭；	5、根據提示“放置肉色條紋橡膠頭”將肉色條紋橡膠頭壓（條紋朝下）在光斑區，點擊“NEXT”;	6、提示“測試完成請退出”，移開肉色條紋橡膠頭，測試完成；若提示fail，需重新校準測試。
圖示

七．功能測試

進入功能測試路徑：
撥號介面輸入>*#899#>自動測試>進入功能測試，對應測試項測試完會彈出“Confirm”對話方塊，到達規定時間未自動彈出的測試項需按返回鍵方可彈出“Confirm”對話方塊。若對應項測試中存在不良選擇“FAIL”,若是測試無異常選擇“PASS”。

序號	測試項	測試要求
1	LCD測試	檢測紅、綠、藍、白、黑、灰、灰階、彩色各個介面是否存在黑點、亮點、橫線、分隔號、異色異常，若存在以上現象則為不良品。
2	測試振動	馬達震動3秒，靠近耳朵聽是否存在振動雜音、無振動、振感弱，若存在以上現象則為不良品
3	觸控式螢幕測試	自動測試顯示PASS，自動跳轉到下一測試項，則為良品
4	前置相機預覽	進入相機後對白介面，檢測是否存在黑點、黑線、花屏對黑色介面，檢查是否存在亮點、白點、花屏現象若存在以上現象則為不良品
5	後置主相機預覽	1．進入相機後對白介面，檢測是否存在黑點、黑線、花屏 2．對黑色介面，檢查是否存在有無亮點、白點、花屏現象 3．對有字介面，檢查是否存在不對焦若存在以上現象則為不良品
6	後置副相機預覽	1．進入相機後對白介面，檢測是否存在黑點、黑線、花屏 2．對黑色介面，檢查是否存在有無亮點、白點、花屏現象 3．對有字介面，檢查是否存在不對焦若存在以上現象則為不良品
7	回音測試	1. 按一下“主MIC”呈灰色，測試主MIC時、對主MIC孔吹氣，受話器有聲音，則為良品； 2. 按一下“副MIC”呈灰色，測試副MIC時，對副MIC孔吹氣，受話器有聲音，則為良品。按返回鍵進入“Comfirm”對話方塊。
8	閃光燈測試	檢查閃光燈是否存在不能開啟，異色，若存在則為不良品； 5秒後進入“Comfirm”對話方塊。
9	Charger（快充充電器）	使用OPPO專用的快充適配器以及快充數據線測試，測試OK後自動跳到下一測試項。
10	耳機插拔測試	進入耳機插拔測試介面插入耳機，當識別到耳機插入時，則為良品
11	Sensor自測和校準	手機平放在桌面上，單機第一個校準項，全部顯示PASS,自動跳轉到下一測試項，則為良品
12	陀螺儀	進入測試後手拿手機做畫“8”字圖形，測試OK後會顯示PASS，自動跳轉到下一測試項。
13	MSensor	左右搖晃手機，顯示PASS，自動跳轉到下一測試項，則為良品。
14	屏下紅外測試（100mA）	手靠近遮擋感光孔（螢幕右上側），測試介面變綠，測試OK後顯示PASS，自動跳轉到下一測試項。
15	屏下紅外測試（150mA）	手靠近遮擋感光孔（螢幕右上側），測試介面變綠，測試OK後顯示PASS，自動跳轉到下一測試項。
16	按鍵測試	逐一按壓電源鍵、音量鍵，自動跳轉到下一測試項，且手感無異常（卡鍵、起翹），則為良品。
17	指紋自動測試	自動測試OK則會顯示PASS,自動跳入下一測試項。
18	音、視頻測試	點擊“20-4K(-3dB)信號”，播放聲音5秒，檢測揚聲器是否無聲、聲音小、雜音、破音，檢測時間到後自動進入“Comfirm”對話方塊，判斷測試結果。
19	通話測試	若手機插上運行商SIM卡則撥打對應運營商的電話號碼，若沒插卡則撥打112測試（建議插卡撥打），檢查是受話器，若通話正常，無雜音、無聲音小，則為良品。

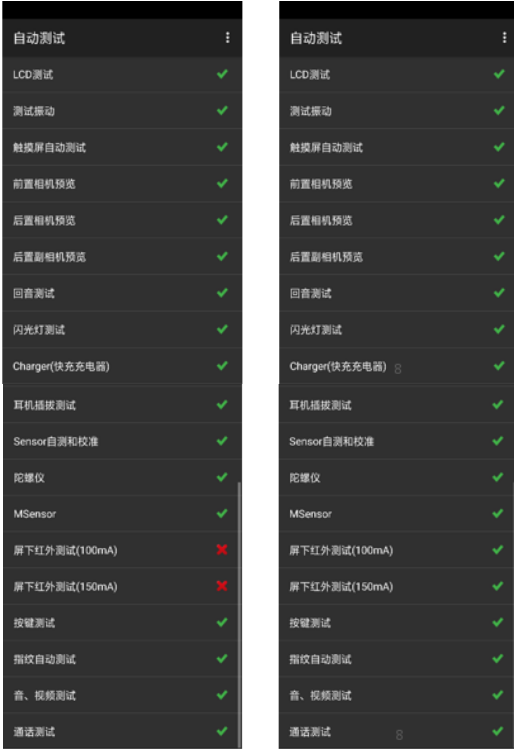

以上19個測試項測試做完後，會跳轉到測試結果介面，若測試PASS的介面會打“√”,測試FAIL的項目會打“X”，如圖7-1所示，顯示“X”的專案需重新點擊進入進行測試，直至顯示如圖7-2所示：

八．注意事項

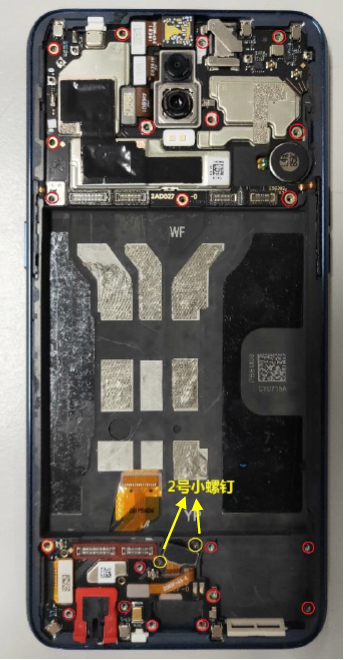

R17內螺釘物料有大小兩種，如圖8-1所示，小螺釘（共2顆）使用位置如圖8-2中黃色圓圈圈出，大螺釘（共21顆）使用位置如圖8-2中紅色圓圈圈出，禁止混用螺釘；

圖8-1 圖8-2
1. 維修過程若涉及更換主機板或拆裝攝像頭，必須重新進行校準；
2. 裝機完畢後必須先進行校準再進行功能測試，保證維修後功能正常使用；
3. 感官類的測試項需要工作人員判斷結果，如LCD測試、振動測試、前置測試、後置測試、閃光燈測試、回音測試、音訊測試、通話測試均是人為判斷結果，因此判斷結果必須按照測試要求判斷；
4. 嚴禁測試項未測試完使用返回鍵提前判斷結果。
------海外客戶服務部技術支援組

R17 服務手冊 V1
