Panduan Servis F15 / A91_V1

Views: 0 ā€¢ Likes: 0

Dokumen Rahasia




Daftar Isi

1. Panduan
1.1 Peringatan
1.2 Perhatian
2. Informasi Perbaikan Umum
3. Struktur Komponen Ponsel
3.1 Tampilan Eksterior Produk
3.2 Tampilan Struktur BOM Ponsel
3.3 Tabel Material
4. Langkah Pembongkaran
4.1 Peralatan yang Diperlukan
4.2 Persiapan
4.3 Langkah Pembongkaran
5. Langkah Pemasangan
5.1 Material yang Harus Diganti
5.2 Langkah Pemasangan
6. Kalibrasi
6.1 Kalibrasi Kebocoran Cahaya
6.2 Kalibrasi Sidik Jari
6.3 Kalibrasi Dual Camera
7. Tes Fungsional
7.1 Jalur Pengujian
7.2 Persyaratan Pengujian
8. Hal-hal yang Harus Diperhatikan



1. Panduan

Tujuan dari dokumen ini adalah untuk membantu teknisi pemeliharaan OPPO dalam melaksanakan layanan terhadap produk OPPO. Panduan servis ini hanya digunakan oleh Service Center OPPO yang resmi, dan konten ini bersifat rahasia. Dokumen ini tidak dapat digunakan oleh pihak ketiga tanpa izin. Harap ikuti peraturan dan pedoman untuk layanan pemeliharaan. Jika Anda menemukan masalah, silakan hubungi Kantor Pusat secepatnya.


Peringatan dan Perhatian

1.1 Peringatan

1, Ada kemungkinan Service Center harus memasang sistem instalasi ponsel pada mobil. Pada beberapa kondisi munculnya kendala, frekuensi sinyal ponsel dapat mengganggu manajemen sumber daya dan sistem anti selip (ABS) mobil. Jika diperlukan hubungi pihak dealer atau produsen kendaraan untuk memastikan kemampuan dan tingkat ketahanan manajemen sumber daya terhadap frekuensi sinyal;
2. Pada beberapa tempat berikut ini tidak boleh mengoperasikan ponsel: tempat yang rawan terjadi ledakan, seperti: pom bensin, tempat pengisian bahan bakar, area peledakan dan lain-lain;
3. Perangkat tanpa kabel (wireless) termasuk ponsel mungkin dapat menimbulkan gangguan terhadap fasilitas kesehatan, jika diperlukan silakan hubungi penyedia fasilitas kesehatan. Alat elektronik lainnya mungkin juga akan mengalami gangguan.


1.2 Perhatian

1. Perbaikan dan pemeriksaan hanya boleh dilakukan oleh teknisi profesional;
2. Hanya menggunakan sparepart yang ada dalam list material dalam melakukan perbaikan;
3. Melakukan pemasangan sesuai dengan standar dan secara tepat;
4. Pelepasan muatan listrik statis adalah penyebab utama kerusakan komponen sensitif produk elektronik. Oleh karena itu, setiap Service Center harus memperhatikan persyaratan OPPO untuk perlindungan elektrostatik. Pastikan semua proses perbaikan dilakukan di area anti-statis dan mengenakan gelang anti-statis.


2. Informasi Perbaikan Umum

1. Sebelum melakukan perbaikan, harap berada di area anti-statis dan memakai gelang anti-statis.
2. Gunakan sarung tangan anti-statis untuk menghindari menempelnya noda ataupun sidik jari.
3. Gunakan kertas film untuk melindungi area layar tampilan ponsel, kamera, dan lensa agar tidak kemasukan debu ataupun tergores.
4. Harus menggunakan kain lap anti-statis, sikat anti-statis, dan etanol (dengan kadar di atas 95%) untuk membersihkan eksterior, tidak boleh menggunakan alat lain untuk membersihkan (penghapus) untuk menghindari adanya goresan pada bagian pelindung luar yang akan menyebabkan oksidasi dan korosi.
5. Jika bagian yang tidak terdapat sambungan/solderan (shielding layar dan shielding rangka layar) mengalami kerusakan maka tidak boleh diperbaiki harus dilakukan pergantian part.
6. Harus menggunakan sparepart yang disediakan oleh OPPO.
7. Periksa sambungan/solderan yang mungkin dapat menyebabkan kendala ringan (contoh: konektor, tombol switch). Jika diperlukan lakukan solder ulang (hanya dapat dilakukan di Service Center yang bebas dari timah). Bersihkan sisa-sisa bekas solderan.
8. Selalu gunakan perlengkapan di Service Center untuk melakukan pengetesan apakah ponsel normal atau tidak. Contoh: User mengeluh mengenai fungsi pengisisan daya, gunakan perlengkapan di Service Center untuk melakukan pengetesan untuk menentukan apakah masalah tersebut disebabkan oleh ponsel atau charger.
9. Saat menginput kode kerusakan ke dalam sistem, harap pilih kode alasan yang sesuai dengan kode alasan kerusakan, jika diperlukan silakan menggunakan Dokumen Tabel Kode Kerusakan dan Kode Alasan Kerusakan sebagai panduan). Juga harus memperhatikan ketepatan sparepart yang diganti.
10. Untuk informasi lebih lanjut mengenai produk ini,
Wilayah China silakan mengunjungi: http://172.16.41.122:8888/kbaseui-dev/main.do
Untuk wilayah lainnya silakan mengunjungi: ftp://ftpex.oppo.com:919/ atau https://oppoknowledge.custhelp.com/app/home/loc/zh_CN


3. Struktur Komponen Ponsel

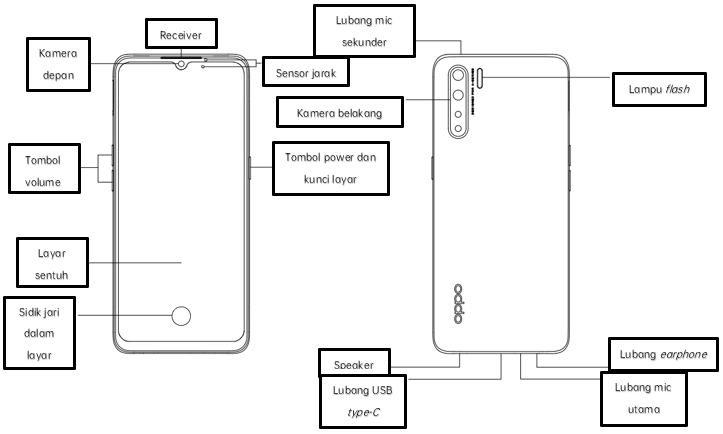

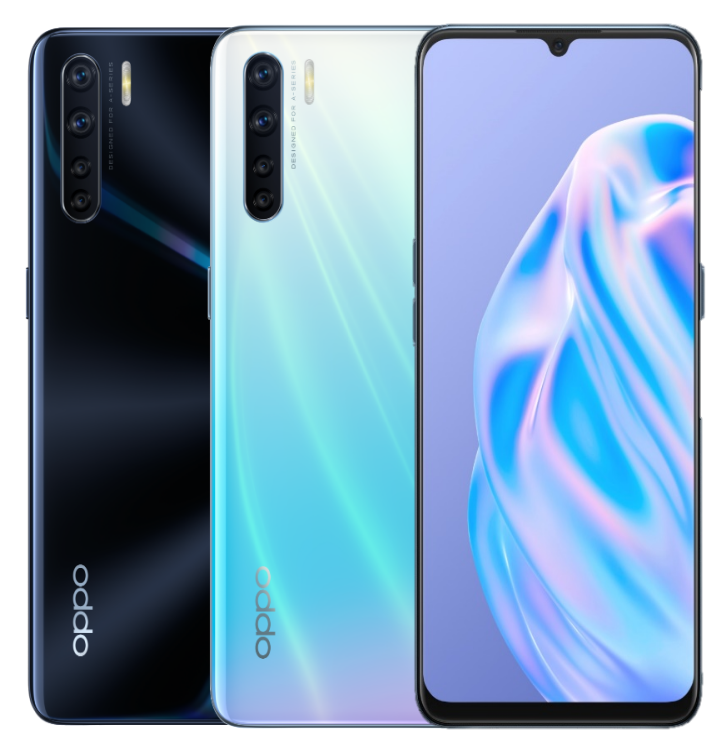

3.1 Tampilan Eksterior Ponsel

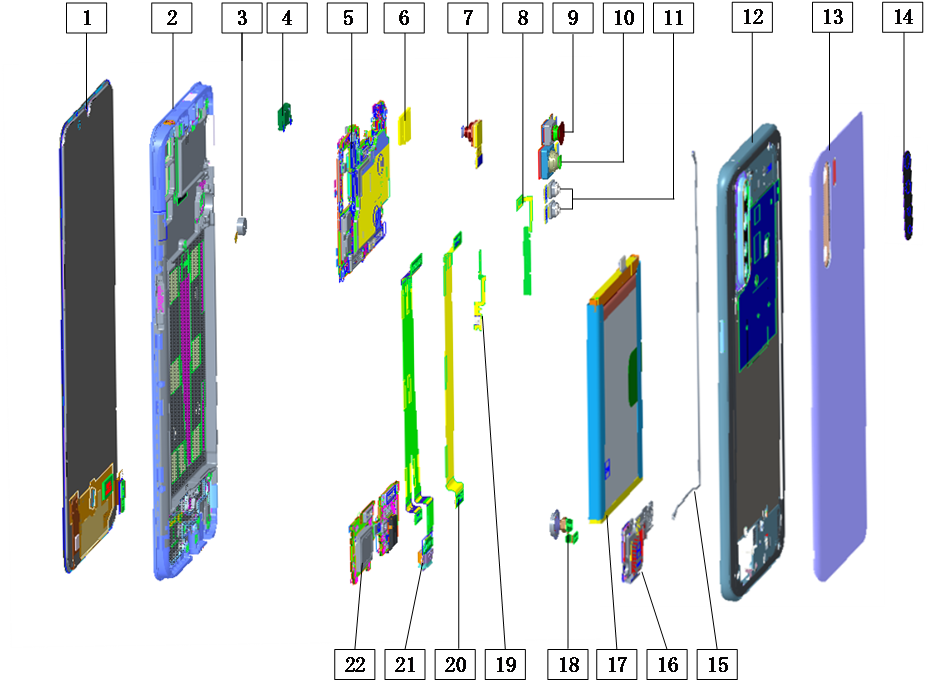

3.2 Tampilan Struktur Komponen BOM


3.3 Tabel Material BOM

No.

Nama Material (Komponen)

Gambar

Spesifikasi

Jumlah

Unit

1

Layar

(1) Layar OLED

1

PCS

(2) Rangka Tengah

1

PCS

(3) Motor/Vibrator

1

PCS

(8ļ¼‰FPC Tombol Volume

1

PCS

(19ļ¼‰FPC Tombol Power

1

PCS

LCM FPC BTB waterproof foam

1

PCS

LCM FPC Through Hole Waterproof Silicone Case

1

PCS

Capacitive touch screen protective film

1

PCS

2

Receiver

(4) Receiver

1

PCS

3

Slot SIM Card

(6) Slot SIM Card

1

PCS

4

Kamera Depan

(7) Kamera Depan

1



PCS

5

PCB Atas

(5) PCB Atas

1

PCS

Waterproof paste

1

PCS

6

Kamera Belakang

(10) Kamera

1

PCS

Lembar konduktif kamera (utama)

1

PCS

Lembar konduktif BTB kamera (utama)

1

PCS

Busa penahan kamera bagian atas (utama)

1

PCS

7

Kamera Wide-angle

(9) Kamera

1

PCS

Lembar konduktif kamera (sekunder)

1

PCS

Lembar konduktif BTB kamera (utama)

1

PCS

Lembar konduktif BTB kamera (utama)

1

PCS

8

Kamera Belakang

(11) aKamera Belakang 2M

2

PCS

9

Penutup Motherboard

(12) Motherboard Bottom Cover

1

PCS

(14) Lensa kamera

1

PCS

10

Battery cover

(13) Battery cover

1

PCS

11

Kabel RF

(15) Kabel RF

1

PCS

12

Speaker

(16) Speaker

1

PCS

13

Baterai

(17) Baterai

1

PCS

14

Komponen Sensor Sidik Jari

(18) Komponen Sensor Sidik Jari

1

PCS

15

FPC LCD

(20) FPC LCD

1

PCS

Lembar konduktif FPC Utama

1

PCS

16

FPC Papan USB

(21) FPC USB

1

PCS

Lembar Konduktif BTB Layar

1

PCS

Segel karet silikon USB

1

PCS

17

PCB Bawah / Papan Antena

(21) PCB semi-finished

1

PCS

Segel karet silikon earphone

1

PCS

Catatan: Tabel ini hanya merupakan nama material untuk bagian-bagian ponsel, tidak dapat digunakan sebagai acuan untuk penyedian sparepart, silakan merujuk kepada (Tabel Price List Sparepart OPPO) untuk melakukan pengajuan sparepart.


4. Langkah Pembongkaran

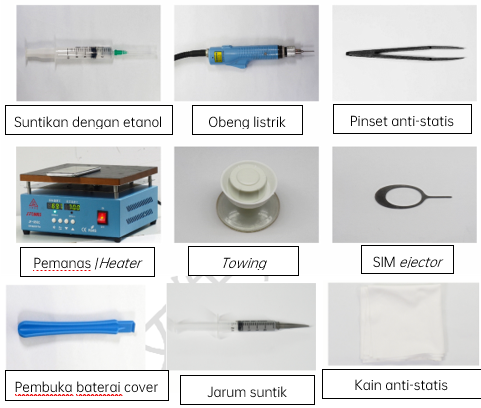

4.1 Peralatan yang Dibutuhkan


4.2 Persiapan

Sebelum dilakukan pembongkaran ponsel harus dimatikan terlebih dahulu, cara mematikan ponsel adalah dengan menekan tombol power untuk beberapa saat dan slide ke bawah untuk mematikan (mematikan secara paksa dengan menekan tombol volume atas dan tombol power selama 8 detik sampai layar mati).


 4.3 Langkah Pembongkaran

No

Konten

Gambar

Hal yang Harus Diperhatikan

1

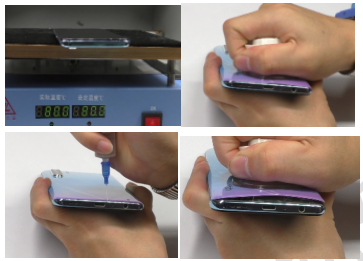

Melepas Baterai Cover



(1) Saat memanaskan ponsel jangan sampai mengenai bagian kamera, panaskan dengan suhu 70ā„ƒ-80ā„ƒ selama 5-10 menit;
(2) Jangan terlalu kuat saat melepaskan baterai cover dari rangka tengah.

2

Melepas Penutup PCB Atas

(1) Stik/pick bongkar harus dilapisi dengan kain anti statis untuk mencegah rangka tengah tergores.

3

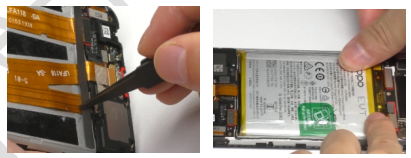

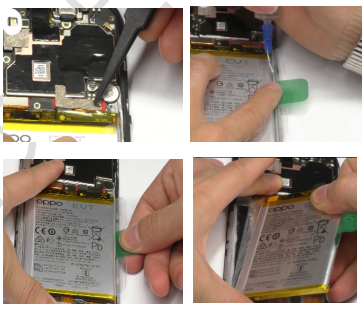

Melepas Baterai

(1) Teteskan 0.2ml alkohol dengan menggunakan jarum suntik 2.5 ml ke dalam celah pull tape (kotak merah). Luruskan ponsel dan diamkan selama 15 detik agar alkohol meresap ke bawah stiker, (perhatikan untuk menarik baterai lurus ke samping, jangan menarik baterai ke atas agar baterai tidak berubah bentuk).

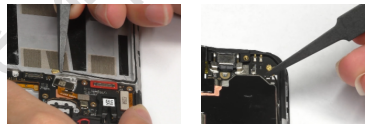

4

Melepas Komponen FPC USB

(1) Lepaskan kaitan BTB dengan menggunakan kuku atau pinset plastik;
(2) Bagian bawah, perlu untuk melepaskan bantalan kompartemen baterai dan lembar konduktif FPC terlebih dahulu.

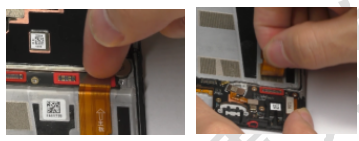

5

Melepas komponen FPC LCD

(1) Lepaskan pengait BTB dengan kuku/ pinset, hati-hati jangan terlalu kuat agar tidak rusak.

6

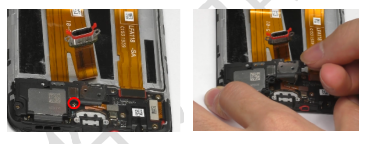

Melepas Speaker

(1) Lepaskan sekrup lalu lepaskan speaker.

7

Melepas Kabel RF

(1) Perhatikan posisi sudut pelepasan dan tenaga jangan terlalu kuat.

8

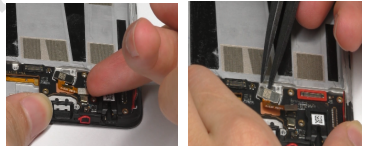

Melepas modul sidik jari

(1) lepaskan pengait BTB terlebih dahulu sebelum melepaskan modul sidik jari.

9

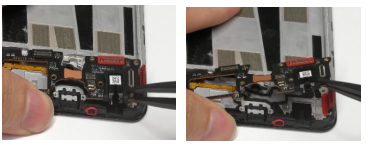

Melepas PCB Bawah

(1) Angkat PCB Bawah dengan perlahan menggunakan pinset plastik.

10

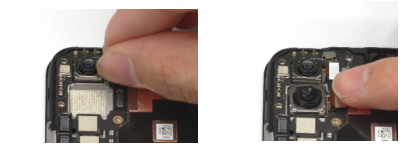

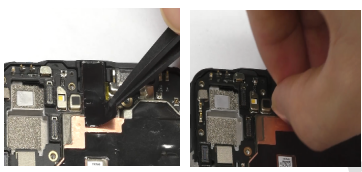

Melepas Kamera Belakang

(1) Perhatikan posisi sudut pelepasan dan tenaga jangan terlalu kuat.

11

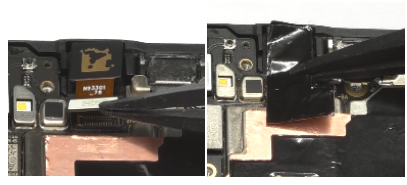

Melepas Kamera Depan

(1) Lepaskan kertas grafit terlebih dahulu, lalu lepaskan kamera.

12

Melepas Komponen PCB Atas

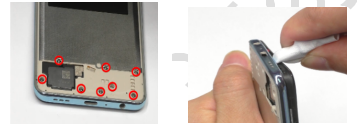

(1) Lepaskan 1 buah sekrup terlebih dahulu seperti yang ditunjukkan pada gambar.

13

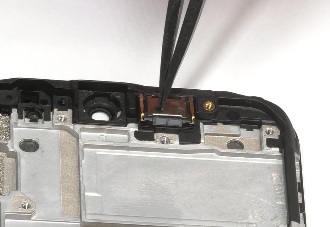

Melepas Receiver

(1) Receiver harus digunakan kembali.

14

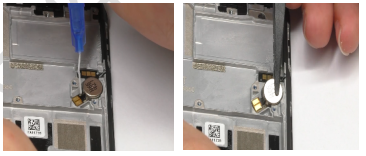

Melepas Vibrator

(1) Teteskan sedikit alkohol pada FPC, lalu lepaskan vibrator dengan pinset anti statis.

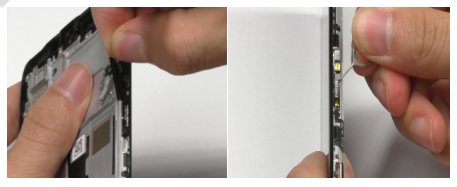

15

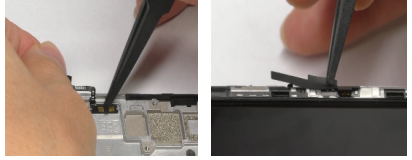

Melepas komponen FPC Tombol Volume

(1) Angkat FPC dengan menggunakan pengait.

16

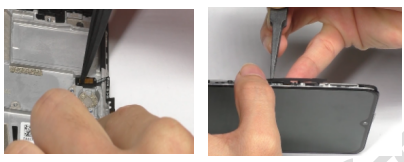

Melepas komponen FPC Tombol Daya

(1) Angkat FPC dengan menggunakan pengait.

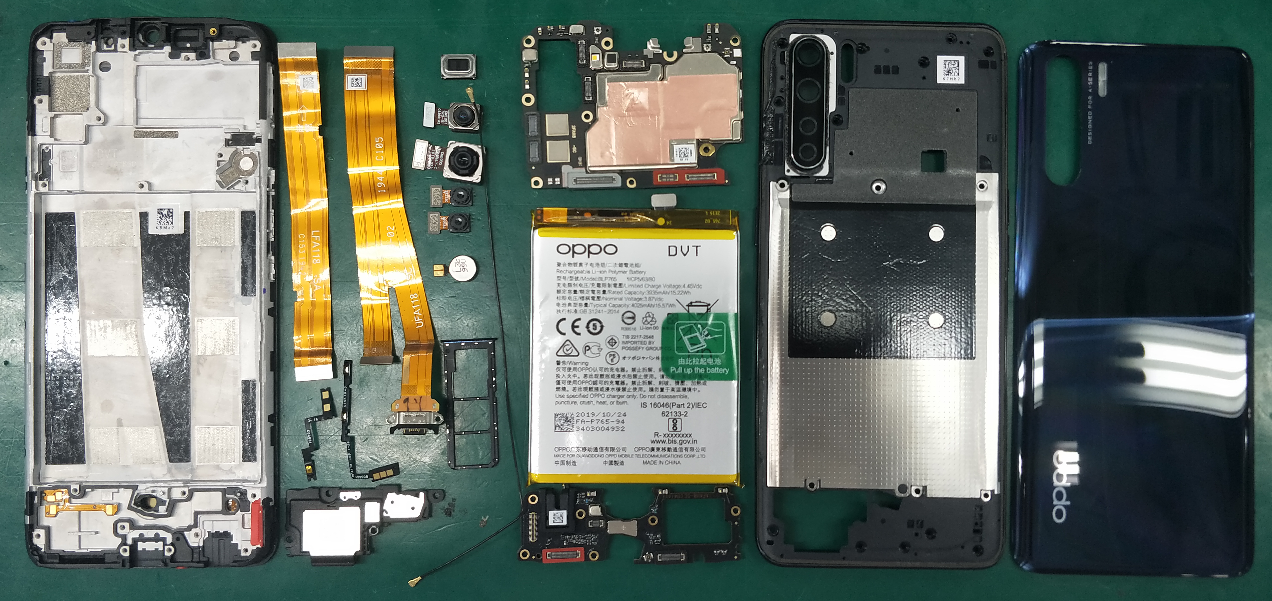

Tampilan ponsel setelah dibongkar


5. Langkah Pemasangan

5.1 Material yang Harus Diganti

No

Kode

Material

Spesifikasi

Jumlah

Keterangan

1

4879314

Battery cover adhesive

FA117 black

1

Harus diganti setelah melepaskan baterai cover.

2

4879310

Camera decorative ring double-sided adhesive

FA117 black

1

Harus diganti setelah melepaskan baterai cover.

3

4875006

battery pull tape

BLP681 transparent

1

Harus diganti setelah melepaskan baterai

4

4879321

Lembaran grafit kamera depan

FA117 single-sided adhesive

1

Harus diganti setelah melepaskan kamera depan / PCB Atas / Layar

5

4879332

Kain konduktif BTB kamera (utama)

FA117 single-sided adhesive

1

Harus diganti setelah melepaskan kamera belakang utama/ Wide-angle

6

4879334

Kain konduktif FPC utama

FA117 single-sided adhesive

1

Harus diganti setelah melepaskan FPC USB

7

4879333

Kain konduktif BTB layar

FA117 single-sided adhesive

1

Harus diganti setelah melepaskan FPC Layar


5.2 Langkah Pemasangan

No

Konten

Gambar

Hal yang Harus Diperhatikan

1

Memasang FPC Tombol Daya

(1) Rapikan terlebih dahulu FPC tombol daya, lalu tekan perlahan.

2

Memasang FPC Tombol Volume

(1) Rapikan terlebih dahulu FPC tombol volume, lalu tekan perlahan.

3

Memasang Vibrator

(1) Pasang vibrator sesuai posisinya dengan benar, lalu tekan perlahan.

4

Memasang Receiver

(1) Pasang receiver sesuai posisinya dengan benar, lalu tekan perlahan.

5

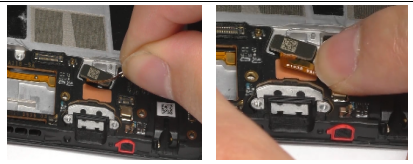

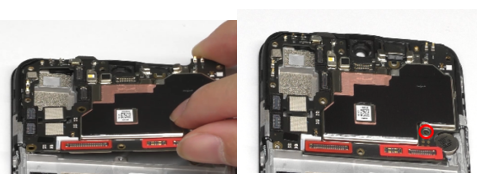

Memasang PCB Atas



(1) Pasang PCB Atas dari sisi kiri, setelah terpasang dengan benar, kencangkan dengan 1 buah sekrup.

6

Memasang Kamera Belakang

(1) Pasang kamera pada posisinya , lalu tekan pengait BTB agar terpasang dengan kuat.

7

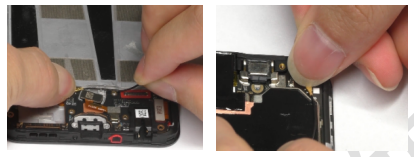

Memasang Kamera depan

(1) Pasang kamera terlebih dahulu, lalu tempelkan lembar grafit.

8

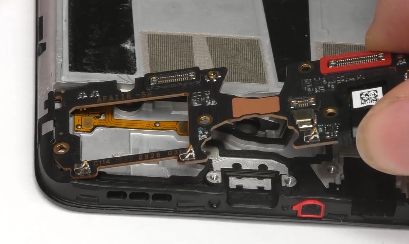

Memasang PCB Bawah

(1) Pasang PCB Bawah dari sisi sebelah kiri, pastikan sudah terpasang dengan benar lalu tekan perlahan.

9

Memasang Modul Sidik Jari

(1) Pasang modul sidik jari dan tekan pengait BTB agar terpasng dengan kuat.

10

Memasang Kabel RF

(1) Pasang dan susun kabel RF kedalam celah jalur kabel.

11

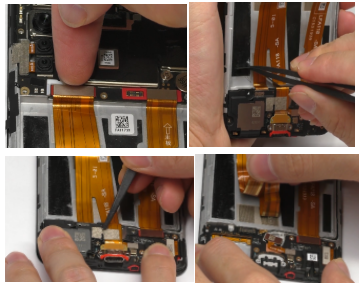

Memasang FPC USB

(1) Kaitkan BTB terlebih dahulu, lalu pasang FPC dengan benar.

12

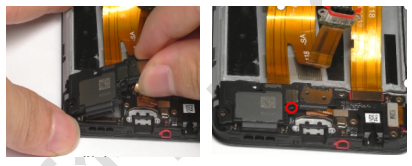

Memasang Speaker

(1) Pasang speaker dari sisi kiri, pastikan sudah terpasang dengan benar dan kencangkan dengan 1 buah sekrup.

13

Memasang Baterai

(1) Tempelkan bantalan kompartemen baterai terlebih dahulu.

14

Memasang Lembaran Kain Konduktif

(1) Perhatikan  untuk memasangnya dengan rapi.

15

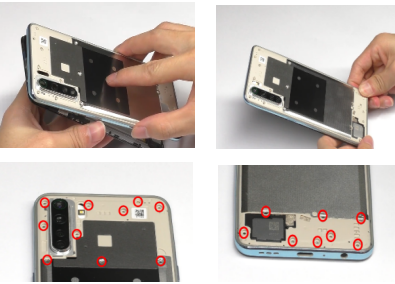

Memasang Penutup PCB Atas

(1) Pasang Penutup PCB Atas dari sebelah sisi atas kamera.

16

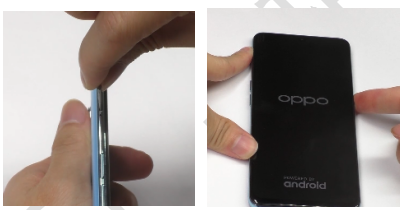

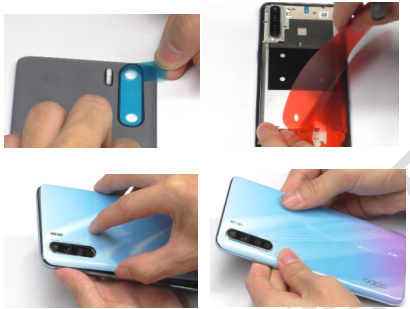

Memasang Baterai Cover

(1) Tekan baterai cover secaara perlahan, pastikan sudah terpasang dengan benar.

17

Aktifkan ponsel dan lakukan pengujian fungsional

(1) Mulai lakukan kalibrasi aftersales.


6.  Kalibrasi

Setelah melakukan pembongkaran dan pemasangan ponsel, wajib melakukan kalibrasi terlebih dahulu. Kalibrasi tersebut meliputi Kalibrasi Kebocoran Cahaya, Kalibrasi Sidik Jari, Kalibrasi After Sales. Setelah kalibrasi selesai, perlu untuk merestart ponsel agar efek kalibrasi dapat terlihat.

6.1 Kalibrasi Kebocoran Cahaya

6.1.1 Skenario Kalibrasi

Setelah membongkar atau melakukan pergantian PCB Atas, Layar ataupun memasang kembali ponsel. Jika melakukan salah satu hal di atas maka harus melakukan Kalibrasi Kebocoran Cahaya.


6.1.2 Alat Kalibrasi

Seperti yang ditunjukkan pada Gambar 6.1.2:

                    Gambar 6.1.2

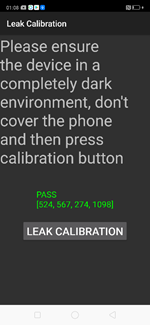

6.1.3 Metode Kalibrasi

Jalur kalibrasi: Masukkan *#899# di antarmuka panggil> Kalibrasi Perangkat Aftersales> Masukkan kata sandi "6776"> Kalibrasi Sensor Jarak Inframerah> Kalibrasi Kebocoran Cahaya. Lihat halaman kalibrasi untuk operasi tertentu.

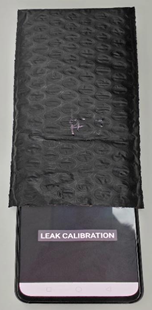

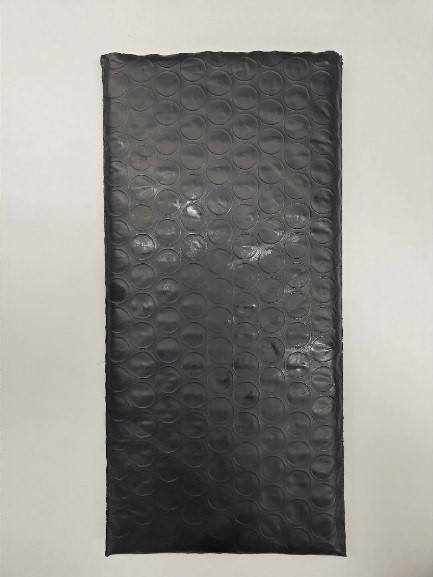

Masukkan bagian atas ponsel ke dalam bubble wrap untuk menampilkan tombol "Kalibrasi Kebocoran Cahaya". Setelah bagian atas ponsel tertutupi oleh bubble wrap, klik "Kalibrasi Kebocoran Cahaya" dan ponsel akan secara otomatis melakukan kalibrasi, seperti yang ditunjukkan pada Gambar 6.1.3. Setelah kalibrasi selesai, secara otomatis akan masuk ke halaman kalibrasi sidik jari berikutnya.

Proses

1. Pastikan tidak ada hal/benda yang menutupi ponsel, lalu klik tombol "Kalibrasi Sensor Jarak Inframerah"

2. Masukkan bagian atas ponsel ke dalam bubble wrap dan klik "Kalibrasi Kebocoran Cahaya"

3. Setelah hasil kalibrasi menunjukkan ā€œPASSā€,  akan secara otomatis masuk ke halaman kalibrasi sidik jari setelah selesai

Gambar


6.2 Kalibrasi Sidik Jari

6.2.1 Skenario Kalibrasi

Kalibrasi sidik jari berikut harus dilakukan setelah membongkar atau mengganti PCB Atas, Modul Sidik Jari, Layar. Jika melakukan salah satu hal di atas maka harus melakukan Kalibrasi Sidik Jari.


6.2.2 Alat Kalibrasi

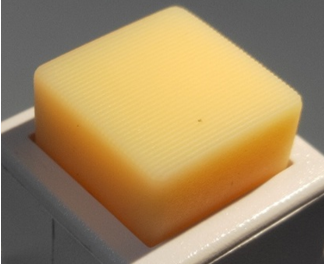

Alat kalibrasi ditunjukkan seperti pada Gambar 6.2.2-1:

Bantalan karet warna krem

Bantalan karet warna hitam

Bantalan karet strip krem

                                                                              Gambar 6.2.2-1

Seperti yang ditunjukkan pada Gambar 6.2.2-2, permukaan bantalan karet krem memiliki garis alur lekukan ke dalam.


                        Gambar 6.2.2-2

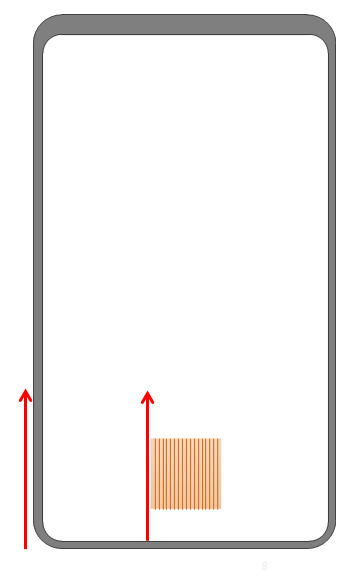

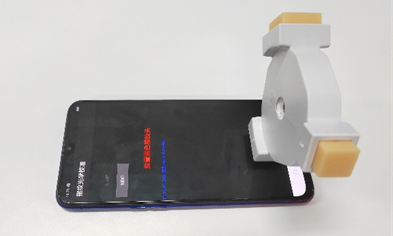

Gambar skematik selama kalibrasi ditunjukkan seperti pada Gambar 6.2.2-3:

Gambar Skematik

                                            Gambar 6.2.2-3


6.2.3 Metode Kalibrasi

Setelah kalibrasi kebocoran cahaya selesai, secara otomatis akan masuk ke halaman kalibrasi sidik jari. Untuk detail, lihat petunjuk pada halaman kalibrasi.

Proses

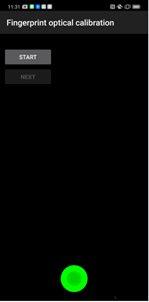

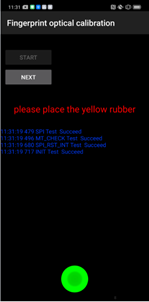

1. Setelah masuk ke halaman kalibrasi sidik jari, klik "MULAI" untuk memulai kalibrasi

2. Tempatkan bantalan karet warna krem di area tempat sidik jari (bagian lekukan menghadap ke bawah) sesuai dengan prompt "Tempatkan bantalan karet warna krem" dan klik "BERIKUTNYA" hingga prompt menampilkan "Tempatkan bantalan karet warna hitamā€

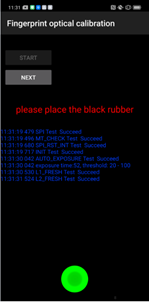

3. Tempatkan bantalan hitam di area tempat sidik jari (bagian lekukan menghadap ke bawah) sesuai dengan prompt "Tempatkan bantalah karet warna hitam" dan klik "BERIKUTNYA" hingga prompt menampilkan "Tempatkan kalibrasi grafik" dan lepaskan bantalan karet hitam

Gambar

Proses

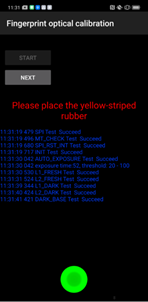

4. Sesuai prompt "Letakkan bantalan karet strip krem ", letakkan bantalan karet strip krem (bagian strip menghadap ke bawah) di area tersebut, klik ā€œNEXTā€

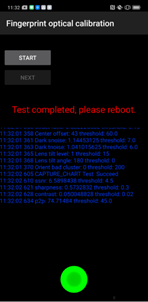

5. Muncul prompt "Kalibrasi selesai, silakan merestart ponsel ", lepaskan bantalan karet strip krem dan kalibrasi selesai;
Jika prompt gagal, periksa apakah ada masalah dengan pemasangan modul sidik jari lalu lakukan kalibrasi ulang

Catatanļ¼š
Penempatan bantalan karet strip krem harus disejajarkan dengan  bagian sisi ponsel yang memanjang. Setelah kalibrasi selesai, ponsel perlu direstart agar efek  kalibrasi terlihat

Gambar


6.3 Kalibrasi Kamera Ganda

6.3.1 Skenario Kalibrasi

1. Ketika efek blur/bokeh pada mode potret tidak berfungsi dengan baik, ponsel pengguna perlu dikalibrasi;
2. Semua ponsel setelah selesai diperbaiki harus dikalibrasi sebelum dikembalikan kepada pengguna. Jika tidak dikalibrasi, akan muncul kondisi efek bokeh tidak berfungsi atau fungsinya buruk.


6.3.2 Alat Kalibrasi

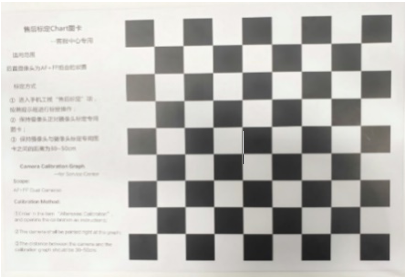

Grafik kalibrasi after-sales, seperti yang ditunjukkan pada Gambar 6.3.2-1:

                                 Gambar 6.3.2-1


6.3.3 Metode Kalibrasi

1. Setelah kalibrasi sidik jari selesai, dan muncul hasil "FAILā€atau "PASS" maka akan langsung masuk ke antarmuka kalibrasi aftersales.

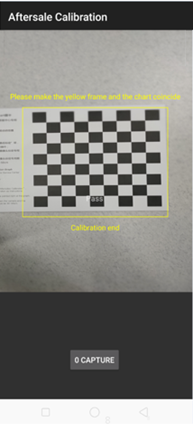

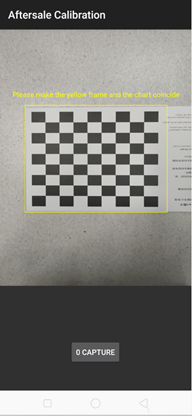

Setelah memasuki antarmuka kalibrasi, sejajarkan bingkai kuning dengan tepi kotak hitam dan putih pada bagan, lalu klik untuk mengambil foto. Ponsel akan memasuki antarmuka perhitungan. Jangan melakukan operasi apa pun selama perhitungan. Jika hasil kalibrasi menunjukkan "FAIL", perlu memasang ulang kamera atau mengganti kamera sampai kalibrasi menunjukkan ā€œPASSā€ dan kalibrasi selesai.

Antarmuka Kalibrasi

Antarmuka Proses Perhitungan Kalibrasi

Antarmuka Hasil Kalibrasi PASS



Hal yang harus diperhatikan:
1. Jika muncul "Gagal 69" selama kalibrasi, lensa terlalu jauh dari grafik;
2. Jika muncul "Gagal 70" selama kalibrasi, lensa tidak sejajar dengan grafik;
3. Jika muncul "Gagal 68" selama kalibrasi, lensa terlalu dekat dari grafik.


7.  Tes Fungsional

7.1 Jalur Pengujian

Masuk ke Engineer Mode, Buka telepon > Masukkan *#899# > Pilih automatic test, kotak konfirmasi akan muncul setelah pengecekan selesai, maka akan muncul kotak ā€œCONFIRMā€, jika tidak muncul Anda perlu menekan tombol back dan kotak ā€œCONFIRMā€ akan muncul. Jika tidak ada masalah maka pilih ā€œPASSā€, dan sebaliknya jika gagal pilih ā€œFailā€.


7.2 Persyaratan Pengujian

No

Pengecekan

Syarat pengecekan

1

Tes Layar

Periksa interface tampilan merah, hijau, biru, putih, hitam, abu-abu, grayscale, dan warna-warni dengan teliti; Jika tidak ada titik hitam atau terang dan kejanggalan lainnya, maka fungsi layar baik.

2

Tes Getar

Vibrator bergetar selama 3 detik
1. Dekatkan vibrator ke telinga dan periksa apakah ada suara getaran yang berisik;
2. Periksa apakah ada getaran atau getaran terasa lemah;

Jika getaran yang dihasilkan normal (tidak lemah atau berisik), maka fungsi vibrator normal.

3

Tes Layar Sentuh

Jika setelah auto test layar muncul tulisan ā€œPASSā€ dan otomatis masuk ke tes selanjutnya, berarti fungsi layar sentuh normal.

4

Preview Kamera Depan

1. Setelah masuk ke kamera, arahkan kamera ke permukaan berwarna putih dan periksa apakah ada titik hitam, garis hitam, ataupun blur;
2. Arahkan ke permukaan berwarna hitam dan periksa apakah ada titik cahaya, titik putih, ataupun blur;


Jika tidak ada fenomena seperti yang disebutkan diatas, maka fungsi kamera depan normal.

5

Preview Kamera Belakang

1. Setelah masuk ke kamera, arahkan kamera ke permukaan berwarna putih dan periksa apakah ada titik hitam, garis hitam, ataupun blur;
2. Arahkan ke permukaan berwarna hitam dan periksa apakah ada titik cahaya, titik putih, ataupun blur;
3. Arahkan ke permukaan yang ada tulisan dan periksa apakah tulisan jelas dan dapat dibaca.

Jika tidak ada fenomena seperti yang disebutkan diatas, maka fungsi kamera belakang normal.

6

Preview Kamera Belakang Sekunder

1. Setelah masuk ke kamera, arahkan kamera ke permukaan berwarna putih dan periksa apakah ada titik hitam, garis hitam, ataupun blur;
2. Arahkan ke permukaan berwarna hitam dan periksa apakah ada titik cahaya, titik putih, ataupun blur;
3. Arahkan ke permukaan yang ada tulisan dan periksa apakah tulisan jelas dan dapat dibaca.

Jika tidak ada fenomena seperti yang disebutkan diatas, maka fungsi kamera belakang sekunder normal.

7

Preview Kamera Belakang Ketiga

Periksa apakah dapat beroperasi dengan normal, masuk ke preview kamera selama 5 detik.

8

Preview Kamera Belakang Keempat

Periksa apakah dapat beroperasi dengan normal, masuk ke preview kamera selama 5 detik.

9

Tes Gema





  1. Klik ā€œMIC utamaā€, saat menguji, tiupkan angin kedalam lubang MIC. Jika pada receiver terdengar suara, maka fungsi MIC utama normal;

  2. Klik ā€œMIC sekunderļ¼Œsaat menguji, tiupkan angina kedalam lubang MIC sekunder. Jika pada receiver terdengar suara, maka fungsi MIC sekunder normal. Tekan tombol kembali untuk masuk ke kotakā€Confirm(Konfirmasi)ā€.

10

Tes Lampu Flash

Buka lampu flash, jika lampu flash dapat terbuka dan tidak ada keanehan pada warnanya, maka fungsi lampu flash normal. Tunggu 5 detik dan tekan kembali untuk masuk ke kotak ā€œConfirm (konfirmasi)ā€

11

Tes Pengisian Dayaļ¼ˆFlash chargeļ¼‰

Gunakan adaptor dan kabel USB original dari OPPO. Jika pada layar muncul tulisan ā€œPASSā€ dan otomatis masuk ke tes selanjutnya maka fungsi pengisian daya normal.

12

Tes Earphone

Pasang dan lepaskan earphone bawaan dari OPPO. Jika pada layar muncul tulisan ā€œPASSā€ dan langsung masuk ke tes selanjutnya, maka fungsi normal.

13

Tes Sensor dan Kalibrasi Otomatis

Ketika ponsel masuk ke interface tes sensor dan kalibrasi otomatis, ponsel harus di atas permukaan yang datar, kemudian klik tes sensor pertama. Jika tes berhasil maka akan langsung masuk ke tes selanjutnya secara otomatis.

14

Tes Giroskop

Setelah memasuki tes, ambil ponsel untuk menggambar grafik angka "8", layar menunjukkan tulisan ā€œPASSā€, maka akan langsung masuk ke tes selanjutnya secara otomatis.

15

Tes M-Sensor

Goyangkan ponsel dari kiri ke kanan. Jika pada layar muncul tampilan ā€œPASSā€ dan langsung masuk ke tes selanjutnya, maka fungsi sensor-M normal.

16

Tes Sensor Jarak

Gunakan telapak tangan untuk menutupi lubang sensor cahaya, dan layar akan berubah dari hitam menjadi hijau. Jika antarmuka menunjukkan "PASS" maka akan langsung masuk ke tes selanjutnya secara otomatis.

17

Tes Tombol

Tekan tombol daya dan tombol volume satu per satu, jika tombol dapat ditekan dengan normal (tidak macet dan terangkat) dan otomatis masuk ke tes berikutnya, maka fungsi tombol normal.

18

Tes Sidik Jari Otomatis

Tes otomatis menampilkan ā€œPASSā€ dan otomatis masuk ke tes selanjutnya, maka fungsi sidik jari normal.

19

Tes Media

Klik ā€œ20-4K(-3dB) signalā€ untuk melakukan pengecekan fungsi suara media. Putar suara media selama 5 detik, periksa apakah speaker bersuara, suara kecil, suara bising, suara pecah dan lain-lain, setelah waktu tes habis akan otomatis masuk ke kotak ā€œConfirm (konfirmasi)ā€. Jika tidak ada fenomena yang disebutkan diatas, maka fungsi media normal.

20

Tes Panggilan

Jika ponsel terpasang kartu SIM, hubungi nomor operator yang tersedia. Jika tidak terpasang kartu SIM, hubungi 112 untuk pengecekan (disarankan tes dengan kartu SIM terpasang). Periksa reveiver, jika panggilan normal, tidak ada suara bising, suara kecil atau tidak bersuara, maka fungsi panggilan normal.

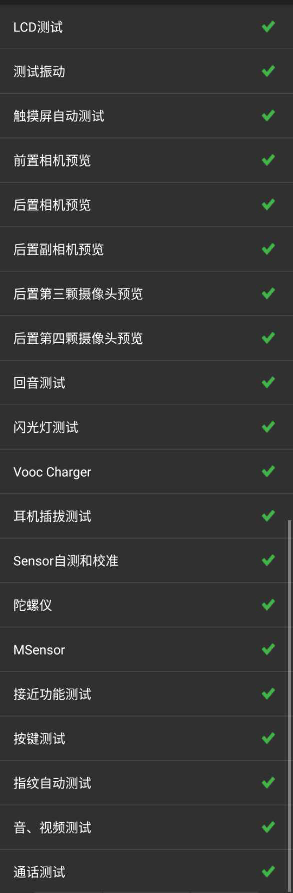

Setelah 20 pengecekan telah dilakukan, layar akan menampilkan hasil tes. Jika ā€œPASSā€ akan terlihat tanda ā€œāˆšā€, Jikaā€FAILā€ akan terlihat tanda ā€œXā€. Lakukan perbaikan dan tes ulang untuk komponen terkait yang hasil tesnya menampilkan ā€œXā€ seperti yang ditunjukkan pada gambar 7.1.1.




8. Hal-hal yang Harus Diperhatikan

8.1 Saat membongkar kamera (depan/belakang), modul sidik jari, perhatikan untuk melindunginya dengan menggunakan kertas film;
8.2 Jika saat mengganti komponen Layar, PCB Atas ataupun melakuakn tindakan membersihkan ponsel yang thermal gel, harus mengikuti langkah yang telah dijabarkan sebelumnya untuk menambahkan thermal gel, saat melakukan penginputan RO maka input sebagai material pendukung;
8.3 Pertanyaan mengenai Panduan Pembongkaran OPPO A91/F15 dapat dilihat di:
Baidu: https://pan.baidu.com/s/18GdCD0frdn11PpeOKu_wlQ
Password: sixz
FTP: Overseas Customer Service - OPPO Technical Service - Product Material - F15 & A91

Versi

Tanggal

Diajukan

Diperiksa

Disetujui

Konten yang Diubah

V1.0

2020-01-14

Yang Feng Yuan,
Zhou Yang Guang

Li
Bin Bin

Huang
Guo Xin

1. Versi Pertama

Related Articles

Panduan Servis R15_V2

Views: 1 ā€¢ Likes: 0
Read Article

Panduan Servis R15 Pro V1

Views: 1 ā€¢ Likes: 0
Read Article

Video Panduan Pembongkaran dan Pemasangan Ponsel F15 & A91

Views: 1 ā€¢ Likes: 0
Read Article

Panduan Servis OPPO A73/F17_V1

Views: 1 ā€¢ Likes: 0
Read Article

Panduan Servis Reno4 Pro (5G)_V1

Views: 1 ā€¢ Likes: 0
Read Article

Source: View original article on OPPO Support
