Panduan Penggunaan DC-DC Boost Converter
1. Latar Belakang
Karena perubahan cara pengisian daya pada Find X (Pengisian Daya Super Cepat), tegangan suplainya membutuhkan 8V. Untuk memastikan keserbagunaan dari DC-DC Boost Converter, diperlukan untuk menggunakan DC-DC Boost Converter untuk meningkatkan 4.2V DC tegangan menjadi 8V tegangan ketika memperbaiki jenis ponsel yang menggunakan fungsi VOOC pengisian daya super cepat.
Jenis Ponsel yang terlibat: Find X (VOOC pengisian daya super cepat), Find X Edisi Lamborghini (CPH1875), dan jenis ponsel lainnya yang menggunakan VOOC Super.
2. Pengenalan Peralatan

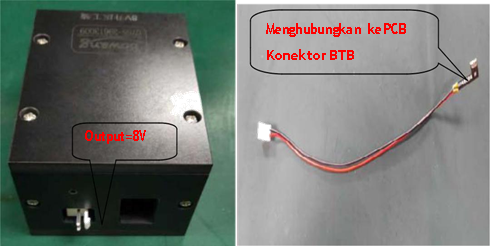

DC-DC Boost Converter
Port Output Kabel Koneksi Khusus
3. Instruksi:

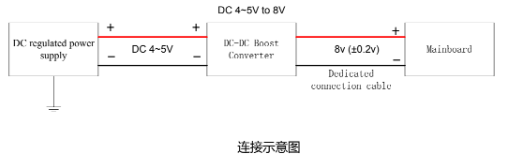

Diagram Koneksi

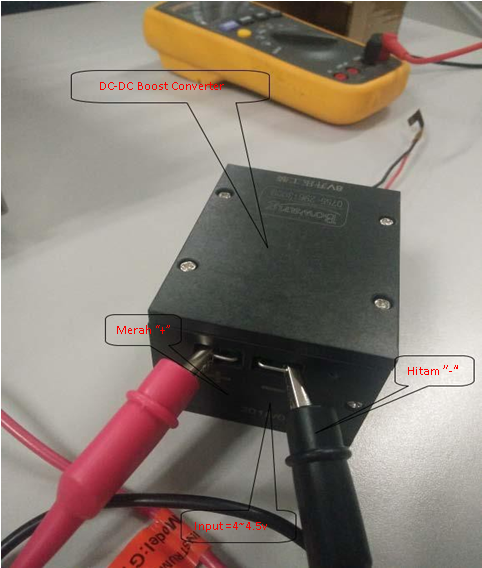

3.1 Tegangan Input
Menghubungkan tegangan 4.2V dari DC Power Supply ke ujung input boost converter. Ujung positif harus dihubungkan pada ujung positif dan ujung negatif harus dihubungkan pada ujung negatif juga.
3.2 Tegangan Output
Gunakanlah kabel koneksi khusus untuk menghubungkan output dari 8V DC-DC boost converter.
Konektor BTB dari PCB dapat dihubungkan ke ujung output tegangan 8V; tegangan input berkisarkan dari 4V ke 5V bisa dikeluarkan pada tegangan 8V (±0.2V) melalui boost converter.
4. Hal yang harus diperhatikan
4.1 Tegangan input dan output dari Boost Converter dapat mengidentifikasi kutub positif atau kutub negatif secara otomatis. Jika kutub input dihubungkan secara terbalik, maka kutub output tidak akan memiliki tegangan output.
4.2 Sebaiknya menggunakan penjepit untuk menghubungkan pada kutub input tegangan. Jika menggunakan pengait, akan mudah terlepas dan kehilangan arus listrik.
4.3 Setelah meningkatkan tegangan, daya input pada ponsel dan kehilangan daya pada sirkuit setara dengan daya output pada boost converter power supply. Dikarenakan penggunaan daya yang besar pada saat menyalakan ponsel, direkomendasikan untuk menggunakan kabel standar dari DC power supply untuk menghindari kehabisan daya pada saat proses menyalakan ponsel. Karena itu, untuk mengurangi terjadinya arus pendek (kabel yang terhubung dengan ujung input tidak boleh longgar, dan resistansi internal dari kabel harus semakin kecil semakin bagus).
